Tilkobling av bimetalliske radiatorer.

Tilkoblingsordningen for bimetalliske radiatorer av oppvarming har ingen signifikante forskjeller fra andre typer varmeovner, så vi vil diskutere de generelle regler for installasjon av batterier. I dette tilfellet merker vi noen nyanser og funksjoner, og forteller deg hvordan du kobler en bimetallisk radiator.

Bimetallisk radiator med bunnforbindelse på innsiden av rommet.

Bimetalliske radiatorer

Sammenligningsegenskaper med andre typer batterier

På bildet - en høy smal enhet.

Først må du forstå hva slags varme radiatorer er, og hvordan de skiller seg fra hverandre.

Vi viser hovedtyper:

  • Støpejern batterier - En av de vanligste typene, som finnes i de fleste leiligheter av sovjetisk konstruksjon. Det er et system av tilkoblede støpejernseksjoner med tilstrekkelig tykke vegger og en stor masse. Den er preget av høy styrke og holdbarhet, men det har lav effektivitet og varmeoverføring, og det er også mulig å merke seg en stor termisk inerti;
  • Stålrørregister - Det er et system med rør med tilstrekkelig stor diameter, eller ett rør i form av en S-formet bøyning (for eksempel en oppvarmet håndklestang). Denne typen utstyr er vanligvis installert i store rom - konserthus, kinoer, idrettsanlegg, supermarkeder. Avvik i høy effekt og stort volum kjølevæske;
  • Stålvarmepaneler. De er sveisede profilplater av stål, innenfor hvilke det er kanaler for sirkulasjon av kjølevæske. De har en ganske lav motstand mot hydrauliske støt og lav styrke, er utsatt for korrosjon og er ikke veldig pålitelige;
  • Aluminium radiatorer - En mer moderne type batteri, som er preget av økt varmeoverføring og effektivitet, lav varmebærervolum og lav enhetsmasse. På grunn av lavt termisk treghet er det velegnet til automatisk og manuell temperaturregulering. Krevende på kvaliteten av kjølevæsken og dens surhet, har en gjennomsnittlig styrke og levetid;
  • Kobberbatterier - er et rørsystem med tallerkener. De er preget av høyest varmeavledning og effektivitet, høy styrke og motstand mot hydrauliske støt, mangel på korrosjon og lang levetid. Den eneste ulempen ved kobberenheter er den høye prisen;
  • Bimetalliske radiatorer eksternt og i konstruksjon de ligner aluminium enheter med forskjellen at kanalens indre vegger er laget av stål eller kobber. Dermed er det mulig å øke effektiviteten og varmeoverføringen av batteriet, men for å opprettholde styrke og holdbarhet.
Er kjent med mange støpejernsbatterier.

For å forstå hovedfunksjonen til en bimetallisk enhet, er det nødvendig å bedre forstå designen. Hovedoppgaven til et væskekjølt batteri er å sikre maksimal varmeoverføring fra kjølevæsken til miljøet, samtidig som den har tilstrekkelig tilførsel av mekanisk og korrosjonsstyrke for langvarig effektiv drift.

Graden av varmeoverføring er direkte avhengig av termisk ledningsevne av metallet og veggtykkelsen. De mest varmeledende materialene er aluminium og kobber, derfor er de mest effektive enhetene laget av ikke-jernholdige metaller.

De mest effektive radiatorene er laget av kobber.

På den annen side viser stål og jernholdige metaller den høyeste styrken. Men de er utsatt for korrosjon og har lav termisk ledningsevne. Samtidig er stål mye billigere enn kobber og aluminium, noe som også er en fordel.

Utformingen av den bimetalliske radiatoren er karakterisert ved at kanalens indre vegger er laget av slitesterk korrosjonsbestandig stål eller ren kobber, og ytre vegger og finner er laget av lett og varmeledende aluminium. Denne beslutningen gjorde det mulig å kombinere fordelene med stål og ikke-jernholdige metaller i en enhet.

Den indre overflaten av kanalene og samleren er laget av stål.

Vær oppmerksom på! Bimetall radiatorer kombinerte fordelene med produkter fra jernholdige og ikke-jernholdige metaller, og blir den mest progressive og moderne typen oppvarmingsanordninger.

Fordeler og ulemper

Konvektoren passer perfekt inn i det moderne interiøret.

Vurder de positive og negative aspektene ved bruk av aggregater med kombinerte metaller i sammensetningen. La oss starte med fordelene:

nytte beskrivelse
Høy mekanisk styrke Kjernen til enheten er laget av høy styrke anti-korrosjon stål, som er i stand til å motstå et arbeidstrykk innen 40 atm., Vesentlige hydrauliske støt og eksterne mekaniske effekter
holdbarhet Levetiden til denne typen batteri er fra 20 til 50 år. Dette oppnås ved høy byggekvalitet og bruk av de mest egnede materialene.
Høy varmeutslipp Den termiske ledningsevnen av aluminium er fire ganger stålets termiske ledningsevne, og kobber er dobbelt så ledende som aluminium. Varmeproduksjonen av en bimetallseksjon er 150-180 W, noe som er betydelig høyere enn for enkeltelementmodeller.
Mangel på elektrokjemiske prosesser Siden kanalens indre overflater er laget av stål, som rør, produserer systemet ikke galvaniske prosesser og elektrokjemisk korrosjon.
God tilpasning Enhetene er preget av en meget liten kjølevæskekapasitet, som i kombinasjon med materialets gode varmeledningsevne tillater en effektiv temperaturkontroll på grunn av termostatventiler
Vakker design Aluminiums støpefunksjon gir deg mulighet til å skape enhver form for boliger, og moderne typer maling og belegg gjør utseendet på batterier spesielt attraktive.
Attraktivt utseende - et karakteristisk trekk ved produktet.

Ulempene med modellen inkluderer høye kostnader og krav til kvaliteten på produksjon og montering. Det er nødvendig å kombinere materialer med streng teknologiutførelse, ellers vil enheten ikke tjene lenge, og vil ikke oppfylle de angitte kriteriene.

Vær oppmerksom på! Bimetallkonvektor kan tilskrives de mest vellykkede og progressive typene varmeovner.

Kablingsskjema for radiatorer

Eksempel på sideforbindelse.

Tilkoblingen av bimetalliske radiatorer utføres i henhold til samme regler som for andre typer batterier.

Vurder standardbåndsordninger:

  1. Diagonal tilkobling. Tilførselsrøret kommer inn i øvre åpning, og returrøret kommer ut av den nedre åpningen på den andre siden. Det regnes som den mest effektive måten å sikre fullstendig jevn oppvarming og maksimal varmeoverføring;
  2. Sideforbindelse. Tilførselsrøret kommer inn i øvre åpning, og returrøret kommer ut av det nedre på samme side. Når antall seksjoner er opptil 12, er det praktisk talt ikke forskjellig fra diagonaltypen, men med økningen av dette tallet er det betydelig dårligere;
  3. Topp tilkobling. Fôret går inn i øvre åpning på den ene siden, returrøret kommer ut av den øvre åpningen på baksiden. Nok effektiv måte;
  4. Bunnforbindelse. Inngang og utgang av kjølevæsken gjennom de nedre hullene på begge sider. Oppvarming er mindre ensartet og mindre effektiv;
  5. Koble til ett punkt. Bare ett rør kommer inn i enheten. Metoden er minst effektiv og brukes sjelden.
Påvirkningen av metoden for tilkobling til kraften.

Det skal også huskes at det er enkeltrør og to-rørs varmeanlegg. Selv om det gjelder termisk radiator, er det ikke så signifikant. De fleste boligforbindelser er av enkeltrørstype.

Vær oppmerksom på! I monotube-systemer for normal justering og vedlikehold av enheter skal de kobles via en bypass.

Radiatorinstallasjon

Bimetalliske radiatorer med bunnforbindelse er installert med rørledninger i underjordisk eller baseboard.

For de som bestemte seg for å installere en radiator med egne hender, har vi utarbeidet en instruksjon.

Vi vil vurdere et one-pipe system med sidekobling:

  1. I henhold til produsentens ordning monterer vi monteringsbrakettene;
Vi velger posisjonen til konvektoren i henhold til ordningen.
  1. Vi utfører montering av batteriet av oppvarming. Skru Mayevsky-ventilen inn i det øvre hullet, og pluggen i den nedre delen. I de andre to skruer vi inn kjeftene til avstengningen og justeringskranene, justeringen - fra oven;
Vi monterer produktet før installasjonen.
  1. Vi henger og fikser batteriet på veggen;
Pass på å styre prosessbyggingsnivået.
  1. Skru termostatventilen inn i tilførselsrøret og koble den til skaftet installert i batterihullet;
Koble tilførselsrøret.
  1. I returlinjen installerer vi en avstengningskuleventil, som vi kobler til skaftet installert i det nedre hullet;
Koble returrøret.
  1. Tilførsels- og returrør kobles via en bypass, hvor vi også installerer en justeringsventil.

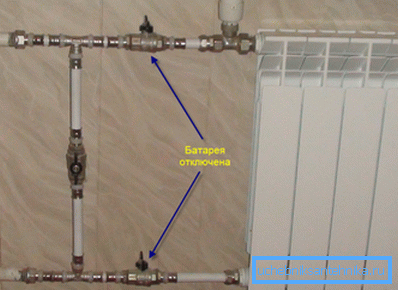

Kraner lar deg slå av enheten for reparasjon eller utskifting.

Vær oppmerksom på! Bruk kun høykvalitetskoblinger og -adaptere, god avstengning og kontrollventiler. Normale beslag er laget av rørlegger messing.

konklusjon

Bimetallisk oppvarming radiator er et godt valg for oppvarming av en moderne leilighet eller landsted. Enhetene er preget av høy ytelse, og videoen i denne artikkelen vil bidra til å forstå reglene for installasjonen.
