Tilkobling av radiatorer: metoder, ordninger, demontering og

Hvordan koble radiatorene til hverandre for å gi oppvarming av høy kvalitet?

Dette spørsmålet er spesielt relevant hvis varmesystemet er utformet og installert i et nybygd hus. Men selv i husene som allerede er i bruk, kan tilkoblingsmodellen bli revidert og oppdatert for å sikre bedre energieffektivitet i det oppvarmede systemet som brukes.

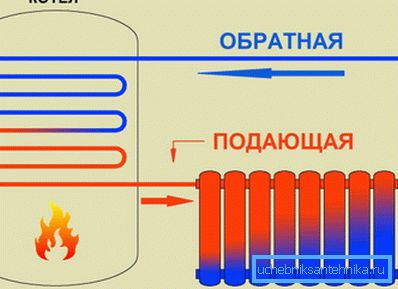

Prinsippet om konstruksjon og drift av autonom oppvarming

I denne artikkelen vil vi se på hva slags tilkoblingssystem for radiatorer i et privat hus som kan betraktes som optimal og hvorfor. I tillegg vil vi lære hva som er funksjonene i implementeringen av hver av de foreslåtte ordningene.

Konstruksjonsfunksjoner

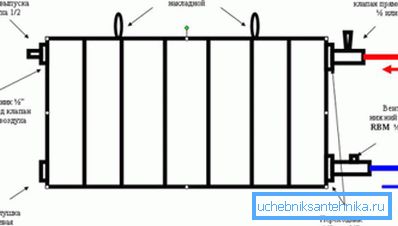

Utformingen av bimetalliske og aluminium radiatorer

Det finnes et bredt utvalg av varmeovner på markedet, som er utformet for å være fylt med kjølevæske som sirkulerer i seksjoner og avgir deler av varmen til metalldeler. Metalldelene i utformingen av enheten slipper igjen varme til omgivelsene.

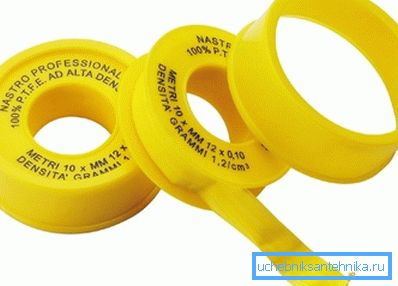

Fum-tape - det vanligste materialet for gjengede tilkoblinger av radiatorer

Uansett om batteriene som brukes er paneler eller seksjoner, har de alle en ting til felles - tilstedeværelsen av fire inntak. To hull er plassert på toppen av enden, og to hull i bunnen.

Disse hullene må kobles til rørene i varmesystemet. Valget av de nedre eller øvre hullene for installasjon kan skyldes de spesielle egenskapene til enhetens plassering og det valgte ledningsdiagrammet.

Gjennomgang av gjeldende metoder

Tilkoblingen av radiatorer til rør kan gjøres i henhold til følgende metoder:

  • Den enkleste og samtidig effektive måten å koble rør til batteriet er å mate topp- og returrørene fra bunnen..
Den enkleste og samtidig effektive tilkoblingen av aluminium radiatorer

Fordelen med denne løsningen er at kjølevæsken passerer gjennom oppvarmingsanordningen nesten av tyngdekraften. Når du bruker denne ordningen, vil delene av den installerte radiatoren fylle opp raskere, mens trykket på forbindelsesarmaturene blir lavt.

Ulempen med denne metoden ligger i det faktum at et slikt ledende rør sjelden brukes i moderne leiligheter og hus.

  • Ensidig tilkobling av radiatorer til rør nesten like effektiv som den forrige ordningen, siden kjølevæsken gir seg fra oven og går inn i det nedre hullet. Effektiviteten til radiatoren med denne installasjonen er ca 97%.
Sideforbindelse

Viktig: Hvis du installerer et aluminium-batteri på denne måten, er det begrensninger på antall seksjoner som brukes. Antall seksjoner i dette tilfellet bør ikke overstige 20 enheter.

  • Den lavere tilkoblingsmetoden, til tross for lavere effektivitet (ca. 88%), blir stadig mer populær overalt. Dette er ikke overraskende, siden moderne varmesystemer utføres ved hjelp av rørforbindelser skjult under gulvet.
Bunnforbindelse

Til tross for at resultatet av installasjonen arbeider med hendene i dette tilfellet ser mer nøyaktig ut, vil det ta mer tid å fylle seksjonene med kjølevæske og som følge deretter mer tid for å sikre en behagelig temperatur i rommet.

Eyeliner bunn, og bakover

Ledende fôr fra bunnen kan kun motiveres av rørinstallasjonsfunksjonen. Effektiviteten ved å bruke batterier som er koblet på denne måten, overstiger ikke 75-78%.

  • Lavere enveisforbindelse Ikke vanlig, men det er noen oppvarmingsbatterier hvor tilførsels- og returåpningene befinner seg i radiatorens nedre side.
Eyeliner og retur fra bunnen

Fra et estetisk ankepunkts synspunkt er en slik tilkoblingsmetode ganske begrunnet, men fra batteriets effektivitet er det bedre å vurdere de to første metodene.

Hvordan plasserer batteriet effekten av bruken

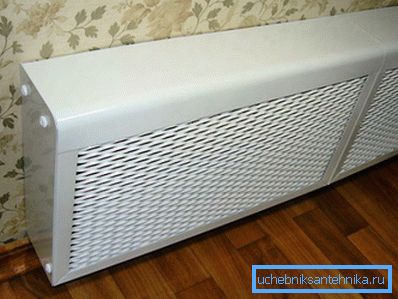

På bildet er en dekorativ boks - skjerm

Som allerede nevnt, påvirker metodene for tilkobling av radiatorer til rørene effektiviteten til hele systemet. Det viser seg at plasseringen av varmeapparatet har en mindre innvirkning.

Vurder de vanligste situasjonene:

  • Den øvre delen av radiatoren er helt dekket med vinduskarmen. I det ideelle tilfellet er batterieffektiviteten 100%, men samtidig skal ingenting dekke toppen av enheten. I vårt tilfelle endrer kanten av vinduskarmen retningen til den oppvarmede luften, og effektiviteten reduseres fra hundre prosent til sekstiseks.
  • Batteriet for romdesign er skjult i en nisje. I dette tilfellet reduseres effektiviteten til enheten med 7%.
  • Batteriet for estetisk appell er dekket med en dekorativ skjerm. Hvis skjermen har tilstrekkelig perforering foran og øverste del, vil tapet av varmeoverføring være 5%. Hvis skjermen nesten mangler perforering og samtidig dekker radiatoren fra alle sider, vil tapet være opptil 20%.

Så vi så på hvordan du kobler rør til batterier for å redusere effektiviteten. I tillegg lærte vi hvordan vi ikke skulle ha radiatorer, for ikke å fryse om vinteren. Nå viser vi dagens aktuelle designordninger for varmesystemer.

Nåværende batteridiagrammer

Seriell og parallell tilkobling av radiatorer

Til dags dato benyttes flere ordninger for installasjon av varmeovner gjennom et enkelt system. Alle disse ordningene har åpenbare fordeler i kombinasjon med de punktene som må vurderes når du velger det beste alternativet for å arrangere et varmesystem i ditt hjem.

Så hvordan kan du koble de bimetalliske radiatorene til hverandre i samme varmesystem og samtidig oppnå et optimalt resultat?

  • Påfølgende tilkobling er en vanlig og enkel å implementere krets hvor forsyningen passerer gjennom alle batteriene i svinger, og returrøret går inn i systemet fra den siste radiatoren. Et eksempel på implementeringen av denne ordningen er som følger. Leiligheten eller huset har flere rom og et batteri er installert i hvert rom. Det første kjølevæsken får batteriet, som ligger nærmere varmekjelen. Deretter går kjølevæsken gjennom røret inn i neste radiator, etc. Fordelen med denne løsningen er å spare rør, prisen er høy og enkel installasjonsarbeid. Ulempen med metoden er ujevn oppvarming av luften i rommene, som med avstand fra kjelen, blir kjølevæskens temperatur lavere og lavere. Derfor, å avgjøre om bruk av en slik ordning, være forberedt på det faktum at rommet, det siste i denne kjeden, vil være kult.
  • Parallell tilkobling er en krets som er fri for ulempene ved en sekvensiell krets. Dette oppnås ved bruk av et felles rør gjennom hvilket kjølevæsken strømmer. I sin tur går fra denne rørgrenene direkte til hvilken radiatoren slår sammen. En betydelig fordel ved denne ordningen er muligheten for å overlappe noen av batteriene i kjedet uten å påvirke ytelsen til andre oppvarmingsanordninger. Til dette formål er stoppventiler installert ved inngangen til hver varmeapparat.

Viktig: For å sikre effektiviteten til varmesystemet med parallell tilkobling, må bøyene ha en mindre tverrsnittsdiameter sammenlignet med hovedrørets diameter.

  • Kombinert batteriforbindelsesskjema brukes hvis det er nødvendig å kombinere de to tidligere oppførte systemene under betingelsene for ett byggobjekt. Som regel kan valg av kombinert tilkobling skyldes arkitektoniske trekk ved byggeplassen.

Slik demonterer og monterer du batteriseksjoner

Radiator nøkkel og gate

Til slutt vurderer vi hvordan å utføre separasjon og tilkobling av seksjonene av varme radiatorer mellom seg selv.

Til å begynne med er slike tiltak bare mulige på seksjonenheter og umulig på batteriet av batteriet. Derfor kan du koble bimetalliske radiatorseksjoner og koble aluminiums radiatorseksjoner, mens stålbatterier ikke kan demonteres og bygges opp.

Vi kobler til og kobler fra deler med en spesiell radiator nøkkel. Nøkkelen er vekselvis satt inn i øvre og nedre utløp og rullet mot klokken, hvis det er nødvendig å koble fra seksjonene. For å skru av det nødvendige antall seksjoner, er det merker på nøkkelen som svarer til bredden på seksjonen.

konklusjon

Å vite hvordan man installerer radiatorer, det er lett å montere et varmesystem i et landhus. For å installere varmeren vellykket, anbefaler vi at du ser videoen i denne artikkelen.
