Tilkobling av radiatoroppvarming. kretskisse. sett inn

06-09-2018
Varme

Hva er riktig tilkobling av en radiator? Vi vil analysere tilkoblingsdiagrammer som brukes i private hus og byleiligheter, og brukes til dette formål rør, beslag og elementer av ventiler og beslag. I tillegg vil vi finne ut hvilke feil som kan gjøres ved utforming og installasjon av varmesystemet.

Tilkobling av radiatoren på siden til sentralvarmesystemet.

Circuit Outlines

Hvis i en byleilighet ikke er systemet av varmesystemet som helhet eller dets individuelle løkke, avhenger av vår innsats, så i et privat hus er kretsen designet fra bunnen av.

Det er to fundamentalt forskjellige ordninger:

  • Enkeltrør, som representerer den eneste flasken rundt omkretsen av den oppvarmede bygningen. Oppvarming enheter krasjer parallelt med flasken.

Merk: Øvelse og konsekvent montering av batterier; Det er ubeleilig fordi det ikke tillater uavhengig justering av enheter.

  • Twin-Tube - uavhengig mat og returflaske. Hver radiator fungerer som en jumper mellom dem.

Fordelene ved enrørsordningen er lave kostnader, enkel installasjon og eksepsjonell feiltoleranse. Ulemper - en betydelig variasjon i temperatur mellom den første og den siste oppvarmingsanordningen, samt vanskeligheten med å legge seg rundt omkretsen av huset i nærvær av høye åpninger og panoramavinduer.

Two-pipe ordningen er uten disse manglene, men under visse forhold kan det skape mye mer alvorlige problemer for eieren. Batteriene nærmest kjelen slår av forskjellen mellom tappingen, noe som senker sirkulasjonen i fjerne enheter. Derfor krever to-pipesystemet obligatorisk balansering - gassing av tilkoblingene og justering av deres gjennomstrømning for temperaturutjevning.

Ett rør og to rørsystemer.

Dette problemet håndteres elegant i et tilhørende to-rørsystem - Tichelman-kretsen, hvor alle løkkene har samme lengde.

Loop of Tihelman.

Sett inn radiatorer

Hva kan være måter å koble radiatorer til tapping og stigerør?

navn beskrivelse Spesielle funksjoner
Lateral ensidig Ledninger er koblet til de øvre og nedre toppene på den ene siden av varmeren Med et lite antall seksjoner gir maksimal varmeoverføring. Når antall seksjoner er over ti, vil kanten av radiatoren lengst fra rørene kjøle ned. I de ekstreme delene akkumuleres silt
Bunnen ned Ledninger koblet til begge bunn manifold plugger Enhetens varmeeffekt reduseres noe på grunn av langsom sirkulasjon gjennom øvre kollektor. Radiatoren krever ikke skylling: Seksjonene søles ikke
diagonal Ledninger er koblet fra toppstoppet på den ene siden av radiatoren og den nederste på den andre siden Varmeoverføring er maksimal når som helst på radiatoren. Bunnen av seksjoner lukkes fra siden av den døve nedre korken
Bevegelsen av kjølevæsken for forskjellige ledningsdiagrammer.

Vær oppmerksom på: i et lukket, autonomt varmesystem, kan du glemme problemet med siltende batterier. En liten mengde av suspendert materiale inneholdt kjølevæsken samler raskt inn i slambeholderen og forårsaker ikke flere problemer. Derfor er det fornuftig å velge typer tilkobling av radiatorer som sikrer maksimal varmeoverføring.

feil

Feil tilkobling av radiatorer med oppvarming kan føre til funksjonsfeil i DH-systemet, autonome krets eller alvorlig redusere varmenes overføring av enheten.

Hvilke feil kan jeg gjøre når jeg installerer batterier?

  • Sett inn radiatoren mellom fôr- og returstigerørene på noe annet gulv enn toppen, slik at naboene fryser på stigerøret. Kjølevæsken sirkulerer gjennom den lille ringen - gjennom batteriet, men varmen overfører alle enheter over den improviserte jumperen kraftig.
  • Sett inn radiator med stopp- eller gasspjeldventiler på liner uten jumper foran kranene eller gasspjeldene. I dette tilfellet stopper den blokkerte kuk sirkulasjonen i hele stigerøret.
Genseren mellom liner er tydelig synlig på bildet.
  • Lateral tilkobling av en flerseksjon radiator, som allerede nevnt, vil føre til en nedgang i varmeoverføringen av de ekstreme seksjonene.
  • Tilkobling av radiatorer med tilførselsrør med redusert diameter vil også føre til en nedgang i termisk effekt i forhold til nominell. Standardrøret er DU15 (1/2 tommer) med antall seksjoner opptil syv og DNU20 (3/4 tommer) med et større antall seksjoner.

Utvalg av materialer

Valget av rør, batterier og beslag påvirker varmesystemets effektivitet og sikkerhet minst like mye som designen. Hvilke materialer bør foretrekkes i forskjellige tilfeller?

Sentralvarme

Betjeningsparametrene til sentralvarmeanlegget (4-6 kgf / cm2, 40-95 C) ser ut til å tillate bruk av moderne rør, batterier og beslag.

Men praksis viser at det er bedre å nekte noen av sine typer:

  1. Den beregnede verdien av kjølevæskens temperatur overskrides ofte i alvorlige frost. Når masse klager av kulde i leilighetene, er arbeidet med heis noder uten dyse noen ganger praktisert, med en dytt choke. I denne modusen kan batteriene varme opp til 130 - 140 C.
  2. Den plutselige nedleggelsen av et hvilket som helst ventilelement på grunn av mangel på låsesmed eller nedbrytning vil føre til et hydraulisk støt med en kort økning i trykk til 20-25 atmosfærer.
Ståljern radiatorer er designet for et trykk på 9-15 atmosfærer og kan kollapse under en vannhammere.

Det er sannsynligheten for unormale situasjoner som påvirker valg av utstyr til sentralvarmeanlegget.

rørene

For installasjon av liners kan brukes:

  • Stål VGP (vann og gass) rør på sveisede ledd;
  • Galvanisert VGP rør gjenget. Sveisesømmer er kontraindisert for anti-korrosjonsbelegg: ved høye temperaturer brenner sink ut;
  • Korrugerte rustfrie rør på kompresjonsbeslag.

Det siste alternativet er attraktivt fordi det enkelt monteres med egne hender med det enkleste verktøyet - et par skruenøkkel. Prisen på et bølgepip med en diameter på 1/2 tommer er ca. 200 rubler per meter.

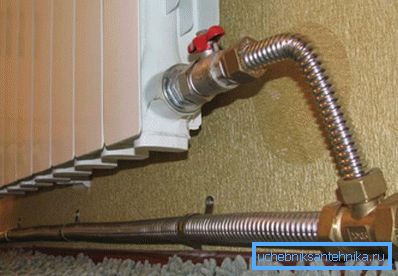

Distribusjon av oppvarming er laget av Kofulso bølgepapp.

radiatorer

I DH systemer brukes:

  • Konvektorer, som representerer en rørspole med finner, øker varmeoverføringen;
  • Bimetalliske radiatorer. Stålkjernen gjør dem motstandsdyktige mot trykksving opp til 25 - 40 kgf / cm2;
  • I lokaler der estetikk ikke spiller en avgjørende rolle, blir installasjon av hjemmelagde all-sveisede rørformede radiatorer (registre) praktisert. Som regel utføres tilkobling av stålvarmere med oppvarming med et svart stålrør ved sveisede ledd.
All-sveiset register.

Autonom oppvarming

rørene

Fullstyrte parametere av autonome kretser tillater bruk av billige og holdbare polypropylen- og metallplastrør i dem.

Et par finesser er knyttet til deres installasjon:

  • For metallplast foretrekkes ikke kompresjonsledd, men presser beslag som bedre tolererer flere varme- og kjølesykluser;
  • For polypropylen er forsterkning ønskelig, noe som reduserer forlengelsen av rør ved oppvarming.

radiatorer

Alt er enkelt her: vårt valg er billige, estetiske og høye varmeavledninger aluminium batterier.

Aluminiumsnittsbatterier er et godt valg for en frittstående krets.

Fittings og beslag

I de senere årene er amerikanske kvinner brukt til å koble varmeapparatet til kraner og liner - beslag med en lokkmutter, noe som gjør forbindelsen rask.

Som regulerings- og avstengningsventiler kan brukes:

  1. Kuleventiler;
  2. Cone kraner (chokes), som tillater å regulere varmeoverføringen i manuell modus;
  3. Termostatventiler med varmehodder, som gir automatisk vedlikehold av en gitt lufttemperatur.

På de øverste etasjene i leilighetene og i de tilfeller hvor den øvre radiator manifolden er toppunktet i en separat kretsløp, er radiatorpluggen utstyrt med en Mayevsky kran - en ukomplisert enhet for blødende luftpropper.

Radiatoren plassert over tilførselsrøret er utstyrt med en Mayevsky kran.

konklusjon

Vi håper at vår gjennomgang av ledningsdiagrammer og materialer som brukes i varmesystemer, vil hjelpe leseren til å ta den riktige avgjørelsen når de planlegger egen reparasjon eller konstruksjon. Videoen i denne artikkelen gir ytterligere tematisk informasjon. Lykke til!
