Tilkoblingsdiagrammer av radiatorer i et privat hus: typer

Når du bygger eller reparerer, har du forskjellige måter å koble varme radiatorer i et privat hus, men likevel er det bare to alternativer for generell innretning av kretsen, selv om det er mange nyanser her. Disse alternativene er delt inn i arrangementet av enten et enkeltrør eller to-rørsystem, selv om det sørger for overføring av en kontur til et oppvarmet gulvsystem, oppvarming av oppvarming og liknende.

Men for å forstå dette, bør du være hos oss og følg ved å lese videre, hvor vi blant annet vil vise deg videoen i denne artikkelen.

Tilkobling av radiator med bypass

Typer av konturer

Kort om kjeler

Merk. For hvilken som helst type varmekilde er nødvendig, og i dette tilfellet kan det være en eller annen kjele. Valget av denne enheten avhenger først og fremst av tilgjengeligheten av energi i hjemmet ditt - strøm, gass, diesel eller fast brensel.

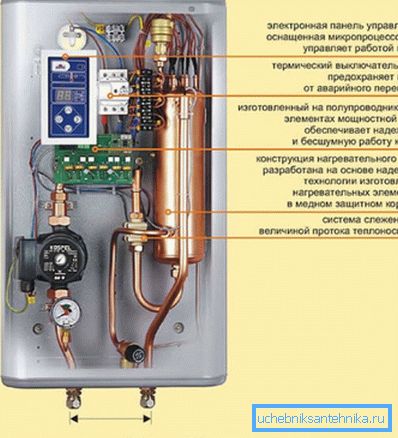

Elektrisk kjele KOSPEL EXO - enhet
  • Elektriske kjeler er delt inn i to typer - varmeelementer og elektroder, og dette avhenger av metoden for oppvarming av kjølevæsken i dem, det vil si at vannet i dem kan oppvarmes enten ved hjelp av varmeelementer eller ved hjelp av elektroder. Vi er for tiden ikke interessert i enhetens fulle egenskaper, men samtidig kan det sies at elektrodens pris er mye lavere, men det er ikke mulig å koble til varmt vann. Totalt er elektriske kjeler ganske økonomiske og kan operere på et nettverk på 220V eller 380V, avhengig av størrelsen på oppvarmet rom (nødvendig strømforbruk).

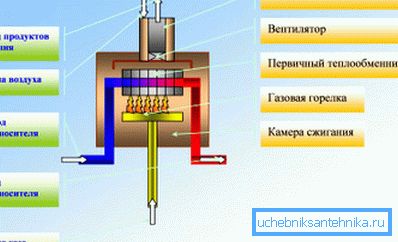

Konveksjon gass kjele oppvarming system
  • De vanligste er gasskjeler., men de er også av to typer - konveksjon (tradisjonell) og kondens (lav temperatur) - deres valg avhenger av varmekredsen installert i huset. Kondensasjonskedler er svært dyre, men svært økonomiske - effektiviteten deres overskrider kanskje 120%, men bruken er mest egnet for lavtemperaturkretser, det vil si gulvvarmesystemer. I tilfeller med radiator eller blandet (radiatorer - oppvarmet gulv), bruk som regel tradisjonelle enheter.
  • Mindre vanlige dieselkjeler - De er ett-, to- og tre-trinns, og de brukes mest i ulike gårder, med begrenset tilgang til kraftkilder som strøm, gass og fast brensel. Men solide kjeler er ganske populære, spesielt siden mange gassgenereringsmodeller nylig er blitt kastet på markedet, og arbeider med pyrolyseprinsippet.

Merk. Det er også universelle kjeler som samtidig kombinerer flere typer drivstoff. For eksempel gass - elektrisitet, gass - diesel, sol - gass - fast brensel og andre kombinasjoner.

Varmekretssystemer

En rørdesign

Noen rørleggere bruker en radiatorforbindelse i et privat hus. Leningradka er et enrørsystem, vanligvis utformet for tre eller fire, på styrken av fem radiatorer (mye avhengig av størrelsen).

Essensen her er som følger: Kjølevæsken, som virker på et bredere rør, faller inn i små grener som gir varme radiatorer - dette er tydelig sett i det øvre skjematiske bildet.

Hovedproblemet med en slik krets er at når vann kommer inn i batteriet, mister det noe av temperaturen og går tilbake inn i tilførselsrøret og jo lenger det blir, desto kaldere blir det.

Bypass innebygd foran radiatoren

For at kjølingen ikke skal være så signifikant, er en bypass satt inn foran radiatoren - i det øvre bildet er det laget med stoppventiler, og en slik enhet er en plage av flere etasjes bygninger for rørleggere.

Faktum er at leietakere, for å øke temperaturen i leiligheten, blokkerer bypassen og vannet sirkulerer gjennom radiatoren, bruker den termiske ressursen til det maksimale, og leietakere som bor lenger får det allerede kjølte kjølevæsken. Det skjer at kranen på omløpet til ettrørvarmesystemet er installert på første, andre og tredje etasje, så innbyggerne i fjerde og spesielt femte etasje har nesten kalde batterier.

To-rør krets

Vi fortsetter å vurdere hvordan man kobler en radiator i et privat hus og fortsetter til to-rørkretsen, som nødvendigvis brukes i rom med et stort område - du selv bare sørget for at til tross for besparelsene har ettrørsanlegget en rekke ulemper.

Hovedfordelen ved systemet som består av to rør - tilførsel og retur ("retur") er at kjølevæsken, som går gjennom et stort antall radiatorer på alle gulvene, ikke kommer tilbake til tilførselsrøret, men blir tømt til "retur".

Ordningen med fellesforbindelse av radiatorer og gulvvarme

Håndboken lar deg samtidig koble radiatorer med et varmt gulv til to-rørskonturen, som vist på det øvre bildet - alt er også enkelt her, hvis du følger nøye.

Kjølevæsken, som beveger seg gjennom tilførselsrøret, kommer inn i radiatorene og gulvvarmesystemet, men det kan bare passere gjennom treveisventilen, som er angitt i den øvre kretsen som en pumpe- og blandingsenhet (eventuelt kan også en sirkulasjonspumpe settes inn) .

Når gulvet er oppvarmet til ønsket temperatur, aktiveres ventilen og varmt vann slippes ut i returrøret, og når det avkjøles, åpnes ventilen.

konklusjon

Som du kan se, er alternativene for tilkobling av radiatorer i et privat hus med egne hender ikke så vanskelig - de trenger bare å forstå. Men hvis du vil spare og installere et enkeltrørsystem, må du først beregne den nødvendige termiske effekten for huset - husk at ett rør uten tap kan varme opp maksimalt fire bimetalliske radiatorer til 10 seksjoner.
