Tilkoblingsskjema for en solid kjele til varmesystemet

Alt utstyr, uansett hvilken kompleksitet den tilhører, krever en seriøs tilnærming til installasjon og påfølgende drift. Ellers kan uavbrutt driftstid reduseres merkbart. Det er også nødvendig å følge visse regler ved tilkobling av en solid kjele, til tross for designens enkelhet.

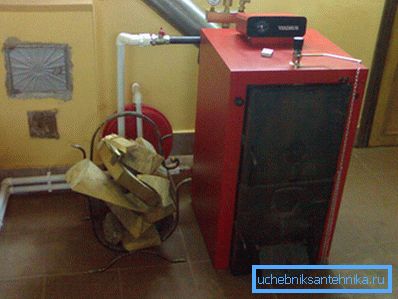

Bildet viser en kjele som er koblet til systemet.

Installasjonsfunksjoner

Å være forpliktet til installasjon av slikt utstyr, bør du følge de grunnleggende reglene som gjør at enheten kan fungere så trygt som mulig.

Før du starter arbeidet, er det nødvendig å gjøre beregningene som er nødvendige for å bestemme de tekniske parametrene til enheten, samt å velge riktig sted.

  • Enheten som opererer på fast brensel må være i et separat rom på minst 7 kvadratmeter. m.
  • I kjeleområdet er det viktig å skape tvungen ventilasjon: et apparat må tegne 8 kvadratmeter per 1 kW strøm. se kanalarbeid.
  • Gulvbelegget bør velges med tanke på brannmotstand, og et metallplater skal plasseres foran kjelen.
  • Enheten skal være plassert i noen avstand fra sideflatene: minst 200 cm fra forsiden og mer enn 50 cm fra sideveggene.

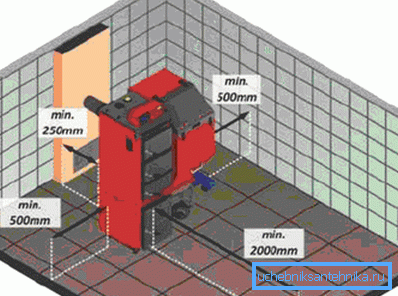

Et eksempel på plasseringen av en fast brensel enhet.

Advarsel! Ved arbeid skal metallrør brukes til å koble faste brennstoffkjeler til rørene. Deres lengde bør ikke være mindre enn 15 cm.

Installasjonsprosess

Installasjon er ikke veldig komplisert, noe som betyr at den kan utføres med egne hender. Videre anbefales det å gjøre deg kjent med de viktigste stadiene som må gjennomgås ved installering av varmeren. Ved riktig installasjon av varmesystemet vil det tjene mange år.

Stiftelsen forberedelse

Uavhengig av det anvendte skjemaet for tilkobling av faste brennstoffkoker, er gulvbærende konstruksjon tilberedt i rommet. Vanligvis stiger den over hoveddelen av det nedre planet med 10-20 cm. Det mest populære alternativet er en armert betongrør.

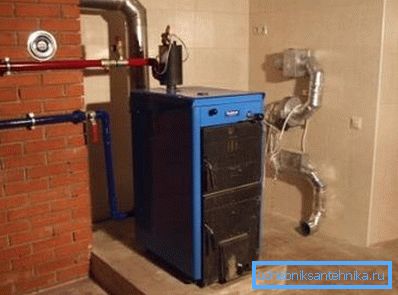

Det ser ut som en pålitelig plattform for kjelen.

Det anbefales å legge et metallark på overflaten av podiet for å beskytte mot termiske effekter. Som et alternativ kan asbestplater med en tykkelse på minst 5 mm brukes.

Strapping device

Ved tilrettelegging av et system bør det tas særlig hensyn til valg av den mest effektive driftsmodus og temperaturjustering. Hvis stroppen utføres riktig, er det mulig å spare penger, siden termisk energi i dette tilfellet er optimalt fordelt.

Ved installering kan det brukes en av flere ordninger.

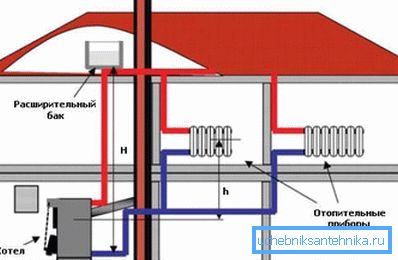

Det enkleste systemet med naturlig sirkulasjon.
  • Strapping i varmesystemet med naturlig sirkulasjon er det enkleste alternativet., siden det ikke innebærer ekstra tilbehør. All justering gjøres manuelt, drivstoff tilsettes etter hvert som det brenner. En slik ordning antar tilstedeværelsen av rør med stor diameter.
  • Systemet med tvungen sirkulasjon må nødvendigvis inneholde en spesiell pumpe for pumping av væske. Med den beveger kjølevæsken jevnt langs en lukket sløyfe. Takket være denne enheten kan du justere radiatorene separat. Imidlertid må strøm være tilstede i bygningen for å betjene sirkulasjonspumpen til varmesystemet.
  • Samler ledninger anses som vanskeligst, på grunn av tilstedeværelsen av et stort antall forskjellige enheter - ventiler, luftuttak, ventiler, ventiler og andre enheter for å kontrollere de nødvendige parametrene. Prisen på et slikt oppvarmingsnett er ganske høyt.
  • Ringrør med primær og sekundær krets brukes som regel i boligbygg med mange forbrukere. Når enheten krever installasjon av flere enheter samtidig for organisering av sirkulasjonen av kjølevæsken.

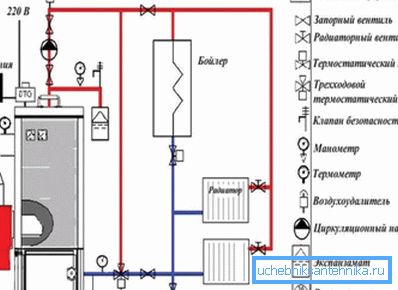

Den vanskeligste strapping oppvarming enheten.

Vær oppmerksom på! Faste brenselaggregater for oppvarming som er avhengig av elektrisk energi, må være utstyrt med nødkretser, slik at når arbeidet slås av, fortsetter det normale arbeidet.

Skape en skorstein

Apparatene er utstyrt med et rør for fjerning av forbrenningsprodukter, hvis tverrsnitt må svare til størrelsen på utløpet som er plassert i den øvre delen. De mest brukte ferdige elementene, bestående av metallinnsatser og isolasjonsmateriale.

Ideelt sett bør skorsteinen ikke vende seg, men hvis de fortsatt er til stede, bør de gjøres så jevne som mulig. Alle ledd mellom komponentene i rørledningen må være forseglet slik at røyken fra kjelen ikke trenger inn i oppvarmet rom. For disse formål kan det brukes varmebestandig tape eller en spesiell sammensetning.

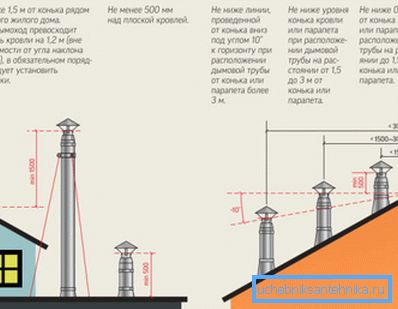

Grunnleggende regler for plasseringen av skorsteinen.

Spesiell oppmerksomhet bør utvises på frigjøring av røret over taket, siden kvaliteten på trykklaget vil avhenge av dette.

  • Hvis avstanden fra åsen til skorstenen ikke overskrider 150 cm, skal det slippes ut over det høyeste punktet med 50 cm.
  • På en avstand på opptil 300 cm fra krysset av bakkene, bør røret vises slik at overdelen er flush med åsen.
  • Hvis skorsteinen befinner seg på en anstendig avstand, bør den være plassert under toppen av taket med en vinkel på ikke mer enn 10 grader.

Som en konklusjon

Etter at instruksjonene er studert, vil mange individuelle utviklere forstå hvordan man skal koble en solid kjele til huset til et boligs varmeanlegg. Valget av den endelige ordningen vil ikke bare avhenge av eiernes preferanser, men også på driftsforholdene, fordi det i enkelte tilfeller må gå for noen kostnader. Andre viktige forbrukerinformasjon er på videoen.
