To-rørs varmesystem: muligheter for gjennomføring og

Hvordan er det to-rørs varmesystem av et privat hus eller en leilighetskompleks? Ved hvilke tegn kan lignende systemer bli klassifisert? Hvilke problemer kan oppstå i implementeringen av denne ordningen og hvordan de skal løses? La oss finne ut det.

To-rør passerer varmesystem for en to-etasjers hytte.

Hva er det

La oss starte med en beskrivelse av de generelle prinsippene i varmesystemet.

Oppvarming av varmeinnretninger er gitt ved sirkulasjon av kjølevæske gjennom dem (prosessvann, frostvæske, etylenglykol, etc.). For sirkulasjon er en differensial opprettet mellom inngang og utgang av enheten nødvendig.

Denne differensialen kan gis på flere måter:

  • Ved å koble gjennom heisenheten til varmeledningen, hvor trykkforskjellen mellom 2 og 3 kgf / cm2 opprettholdes mellom tilførsels- og returlinjene.

Nuance: Etter heisen er forskjellen mellom blandingen og returflyten mye mindre - 0,2 - 0,3 kgf / cm2. Overskridelse av denne verdien vil gjøre omløpet for raskt. Konsekvensene er støyen i rørene og overdreven temperatur på returrørledningen.

  • Sirkulasjonspumpen.

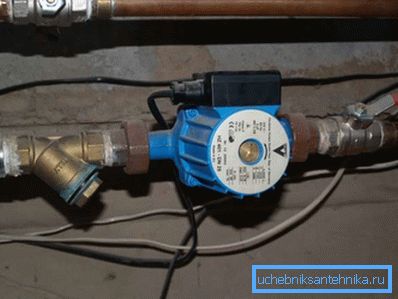

Sirkulasjonspumpen gir kjølingens bevegelse.
  • Forskjellen i tetthet av varmt og kaldt kjølevæske i de såkalte tyngdekraftssystemene (tyngdekraften).

Det er åpenbart at det i alle tilfeller er nødvendig å sikre at hver varmeapparat er koblet til det felles systemet med to tilkoblinger. Dette kan gjøres på flere fundamentalt forskjellige måter.

ordningen Kort beskrivelse
ett rør Oppvarming enheter er koblet til en felles ringkrets
Twin tube Oppvarmingsanordninger er koblet mellom tilførsels- og returrørledninger som løper langs hele omkretsen av de oppvarmede lokaler.
manifold Hver varmeapparat er utstyrt med eget par tilkoblinger koblet til en felles samler.

Det er nysgjerrig: i flerleilighetskonstruksjoner råder blandede radiatorforbindelsesordninger. Tilstedeværelsen av dedikert forsyning og retur fylling av varmesystemet gjør en to-pipe; samtidig, i stigaren, blir batteriene ofte kombinert i serie.

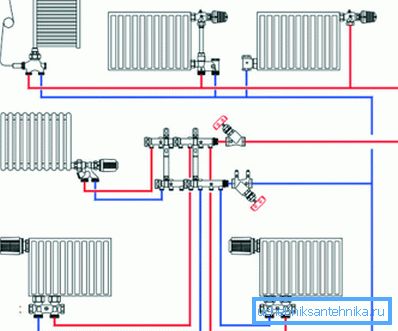

Og her ser vi en kombinasjon av kollektor og to-rør ordninger.

klassifisering

To-pipe varmesystemet, i sin tur, kan klassifiseres i henhold til flere tilleggsfunksjoner.

orientering

Den vertikale ordningen gjelder kun i høyhus. Hver radiator er en jumper mellom forsynings- og returstigene som går forbi i nærheten.

Den horisontale ordningen kan brukes både i leilighetsbygninger (eksempel på to flasker ble nevnt i avsnittet ovenfor), og i hytter.

Vertikal to-rør-skjema.

Passing og dead ends

I det følgende skjema beveger kjølevæsken i strømnings- og returflyten langs ringen i en retning; slutten - i motsatte retninger. Dead-end-ordningen er etterspurt hvor døråpninger eller panoramavinduer gjør det vanskelig å installere en full rørring.

Nedre og øvre flasking

Inntil omkring 70-tallet i forrige århundre, fant boliger med øvre flasking seg på Sovjetunionens territorium: fra heisforsamlingen gikk forsyningsrøret opp til loftet; derfra kom kjølevæsken gjennom stigerørene inn i returlinjen som ligger i kjelleren.

Bruken av en slik ordning har flere praktiske implikasjoner:

  • Loftet blekkvann ble gjort oppvarmet og hadde dimensjoner tilstrekkelig til vedlikehold og reparasjon av ventiler.
  • Hver oppvarmingsstiger under reparasjon måtte slås av ved to punkter - i kjelleren og på loftet.
  • Når du starter et tapt system (både hele og individuelle stigerør), måtte du sluke luft ut av det. Til dette formål ble matemidlet montert med en liten skråning, og i sin øvre ende ble en ekspansjonstank installert med dumper. Derfor ble lanseringen av huset ledsaget av et besøk på loftet.

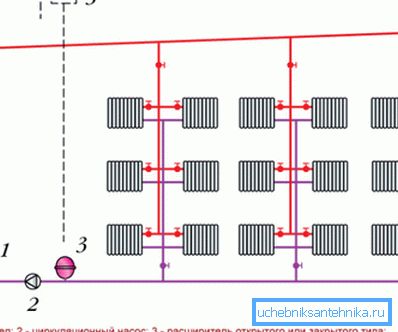

Ordningen med toppflasken.

Forresten: i noen tilfeller ble dumperen fortsatt ført til kjelleren gjennom alle gulvene. Med en liten utslippsseksjon ble luften forskjøvet gjennom den ved vannstrømningsfronten.

Med ankomsten av flate tak og utviklingen av panelhusbygningen ble ølflasken nesten overfylt av de nedre: både forsyning og retur fløyet til kjelleren. Risers begynte å koble i par i leilighetene i øverste etasje. Etter en tilbakestilling må hver av dem fjerne luftluken. For dette formål er Majewski kraner eller vanlige ventiler montert i leilighetene i øverste etasje.

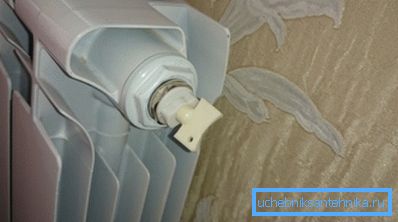

Luftluft i øverste etasje leilighet.

Vær oppmerksom på: Den nedre flaskeordningen er mer utsatt for ulykker i løpet av den kalde årstiden. Luftavladning (spesielt i fravær av tilgang til alle luftkanaler) tar lang tid; Ved lave temperaturer er det ikke uvanlig at noen av stigerørene fryser.

verdighet

Hva er egentlig godt 2 x rørvarmesystem?

Den største fordelen er at det muliggjør en mer eller mindre konstant temperatur på varmeenheter gjennom hele bygningen.

Med et enkeltrørvarmesystem vil batterileddene i begynnelsen av enkeltfyllingen få en flytemperatur (typisk 70-75 ° C). på slutten - returtemperaturen (50 C). Her vil hver radiator motta kjølemiddel med en temperatur som er litt forskjellig fra den som leveres av tilførselsskjelen eller heisemodulen etter blandingsenheten (heis).

I tilfelle av et stort hus med et betydelig antall batterier, er et 2-rørs varmesystem ikke rett og slett alternativt: ingen enkelrørs ringkonfigurasjon vil dekke alle rommene i en 80-leilighetsbygning.

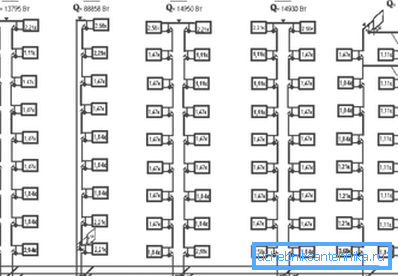

Plott oppvarmingssystem ni. En enkeltrørskrets kan ikke ha den nødvendige konfigurasjonen.

Advarselsinnvendelser: Ja, kollektorordningen kan mer enn erstatte to-pipe-en. Prisen på gjennomføringen vil imidlertid bli ti ganger høyere på grunn av det enorme forbruket av rør; I tillegg vil en stor total lengde på forbindelsene bety stort ikke-målvarmetap.

problemer

Uten dem, også, ikke gjort.

utgifter

Åpenbart, med en lik diameter vil to rør alltid være dyrere enn en. Gitt det lille området av den oppvarmede bygningen, vil de oppnådde fordelene ikke kompensere for denne forskjellen: det er lettere å kompensere for temperaturvariasjonen ved å øke antall radiatorseksjoner på enden av en enkelt rørring.

balansering

To-pipe varmesystem av hytta må balanseres.

Hva er det

For å begynne med, la oss skissere essensen av problemet.

Tenk deg at to rør går fra varmekjelen inn i huset. I det første strømmer vannet til radiatorene, i det andre kommer det tilbake. I tillegg er hver radiator en jumper mellom disse rørene.

Hva er problemet? Ja, det faktum at hver oppvarming enhet vil slukke forskjellen mellom strøm og retur. Hvis det på det første batteriet blir lik, si 0,2 kgf / cm2, så på den andre - allerede 1,75, på den tredje - 1,5, og så videre.

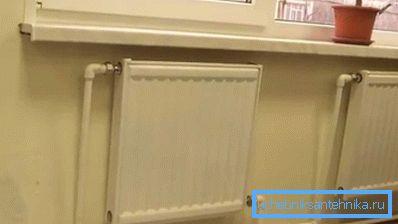

På høyre konvektor vil differansen være mindre enn til venstre.

Som et resultat får vi et veldig styggt bilde:

  • En stabil batteritemperatur vil ikke bli diskutert. Jo mindre differensialet, desto langsommere sirkulasjon, jo lavere temperaturen av kjølevæsken når radiatoren.
  • Hva er verre, i kaldt vær kan kjøling av sluttbatterier føre til dannelse av isplugger med fullstendig stopp av sirkulasjon og uunngåelig avrimning av varmeledningene.

Instruksjoner for å balansere et hyttevarmesystem gjør det selv:

  1. Hver radiator leveres med en gasspjeld på en av tilkoblingene (fortrinnsvis på returrøret).
  2. Kjølemiddelflow gjennom de første varmeovner fra kjelen eller heisen er begrenset til temperaturen er lik den sistnevnte.

Nyttig: mer praktisk å bruke funksjonell analog av gasspjeldet - termostathodet. Det lar deg sette vannstrømmen gjennom det, men måletemperaturen.

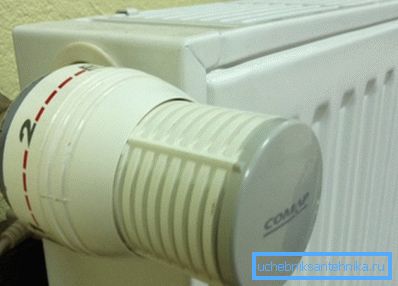

Termisk hode forenkler balansen i stor grad.

Et rimelig spørsmål: hvordan fungerer to-rør-ordningen i en boligbygging? Der blir det ikke utført batteriskjøp, men temperaturvariasjonen mellom dem er relativt liten.

Gassens funksjon er en rør med variabel diameter. Vi gir typiske verdier for et ti-etasjers hus bygget i årene 80-90.

Plot varmesystem DU, mm
Bly til radiator eller konvektor 20
riser 25
Flaske på endestykket 32 - 40
Flaske på heisen 40 - 50

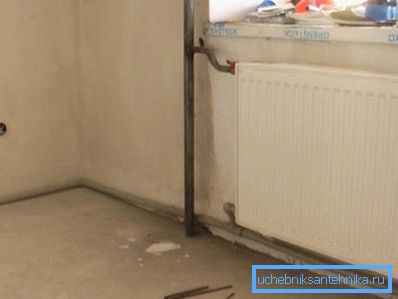

Bildet viser tydelig forskjellen i delen av liner og stigerør.

Hver seksjon overgang begrenser kjølemiddelstrømmen; med tanke på den bevisst oppblåste gjennomstrømningen av tapping, er dette nok til driften av kretsen i normal modus.

Nyttige ting

  • Når man balanserer med gasspjeld, når tidsgapet mellom å endre gassmodus og stabilisere temperaturen på oppvarmingsanordninger, når det er 6 til 8 timer.
  • For en hytte med et område på opptil 100 m2 med tvungen sirkulasjon av kjølevæske i et to-rørsystem, er et rimelig minimum av fyllingsdelen DU2, opptil 200 m2 - DU25.
  • I gravitasjonssystemet kan tapping ikke gjøres tynnere enn DU32 ved bruk av polymerrør og DU40-stål. I tillegg brukes gravityflow-systemer i et område på ikke mer enn 100 m2: i et stort rom gir den hydrauliske motstanden til en langkrets ikke bare den minimale nødvendige sirkulasjonshastigheten.
Gravity to-pipe ordningen.

konklusjon

Vi håper at materialet som leveres til leseren, vil hjelpe ham med å designe, bygge eller reparere varmesystemer. For å lære mer om hvordan to-rørs varmeanlegg fungerer, vil videoen i denne artikkelen hjelpe. Lykke til!
