Treveisventil for oppvarming: formål, enhet, funksjoner i

28-08-2018
Varme

For installasjon av varmesystemer benyttes forskjellige ventiler og reguleringsventiler, og for vellykket montering av rørleggerutstyr med egne hender, er det nødvendig å forstå det. Vi ønsker å vurdere en av de mest funksjonelle typene av slike ventiler - en treveisventil.

På bildet - en treveiskran.

Multikraner

enhet

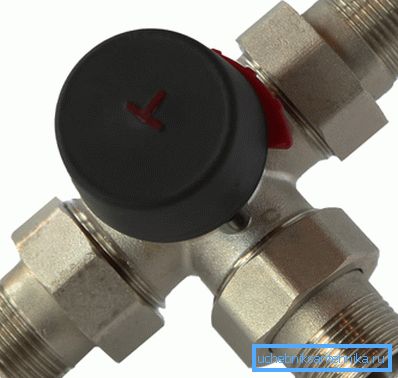

Produktets kropp er laget av anti-korrosjonsbronse.

Treveisventilen er en T-formet forgrening av rør med låsings- og justeringsmekanisme. Enheten har to innganger og en utgang, og hvis du slår det tvert imot - ett inngang og to utganger.

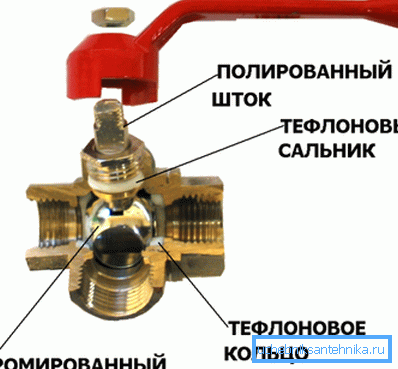

Enheten er en flerveiskran.

Inngangsinngangene er betegnet med bokstav A og B, og utgang - AB.

Låsemekanismen har tre posisjoner (tre svinger):

  1. I første posisjon går vannet inn i inngangen A og strømmer ut av utgangen AB, mens inngangen B er helt blokkert;
  2. I den andre stillingen beveger vannet seg fra inngangen B til utgangen AB, og inngangen A er helt blokkert;
  3. I tredje posisjon strømmer vannet inn i både innløp A og B, og ved utløpet AB får vi en blanding av to bekker.

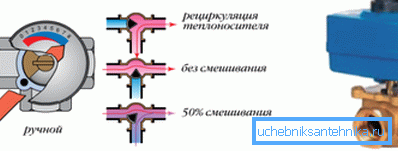

Tre posisjoner av låsemekanismen.

Vær oppmerksom på! De oppførte bestemmelsene er rettferdige for å justere modeller. Produkter beregnet på bare å bytte strømmer har ingen tredje posisjon.

Låsemekanismen kan ordnes på forskjellige måter:

  • BALL. Designet for å bytte tråder ved å overlappe en av kanalene. For justering er dårlig;
  • roterende. Brukes til justering, slik at du kan åpne og lukke kanalen jevnt.
  • sadel. Det kan ha både en låsing og justering design.
Enhetsmodellen med en sadelmekanisme.

Mekanismen styres enten manuelt med håndtak (håndhjul) eller ved hjelp av en elektrisk stasjon. Utstyrt med servos, kan produkter bygges inn i systemer med automatisk styring.

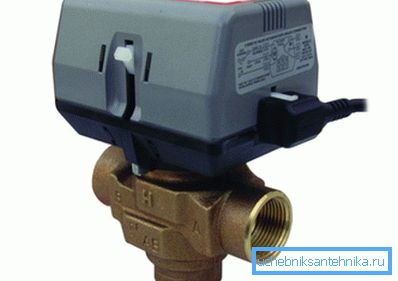

Servo-stasjonen tillater ekstern automatisk styring av låsemekanismen.

Vær oppmerksom på! Til tross for så viktig funksjonalitet og en viss uunnværlighet, er utformingen av enheten ganske enkel, og derfor er prisen lav.

Formål og funksjoner

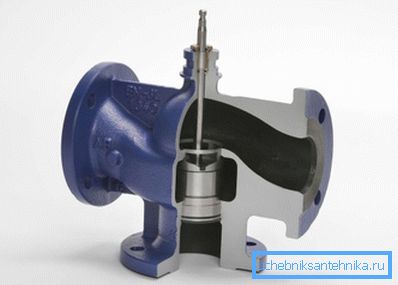

Sort med flensforbindelser i kuttet.

Treveisventilen kan utføre tre funksjoner:

  1. Blanding av kjølevæske. Den brukes når det er nødvendig å blande returstrømmen inn i strømmen for å redusere strømningstemperaturen til lavtemperaturkretsene eller for å justere radiatorens kraft uten å endre kjelenes drift.
  2. Splitting en strøm inn i to kanaler. Det brukes til å drenere det oppvarmede kjølevæsken til varmtvannssystemet eller oppbevaringstanken, kjelen osv.
  3. Bytter retning av kjølevæsken. Den brukes når flere enheter samarbeider i samme system, samt å bytte krets til resirkuleringsmodus.
To driftsformer av produktet.

Tenk på et av de vanligste tilfellene: Varmekoker er koblet til radiatorledninger og en oppvarmet gulvkollektor. Som kjent er varmebæreren for radiatorer en temperatur på ca. 70-95 grader, mens varmebæreren for et system med varme gulv ikke skal varme opp over 40-50 grader.

Ordningen med kjelen med radiatorer og gulvvarme.

Hvis vi senker kjølemiddelets temperatur, vil radiatorene ikke fungere normalt, og huset blir kaldt. Hvis vi serverer kokende vann på det varme gulvet, vil det være ubehagelig å gå på gulvet. Hva skal vi gjøre?

Det er her treveisventilen kommer til nytte. Returledningen er koblet til forsyningen til oppsamleren til et varmt gulvbypass med en treveisventil, som er satt til blandemodus.

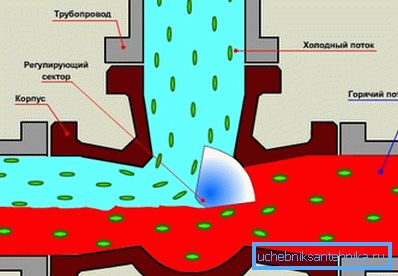

Rotoren til reguleringssektoren viste seg i blandingstilstanden.

Som et resultat blir en kald strøm fra returlinjen blandet inn i varmtvannsstrømmen, og temperaturen til den resulterende strålen er i gjennomsnitt til 40 til 50 grader vi trenger. Hvis det ønskes, kan du øke eller senke temperaturen i gulvkonturen ved å justere klaffens posisjon.

Et annet eksempel er tilkoblingen av en radiator via bypass på samme måte. Når kranen er i blandestilling, blir temperaturen på radiatoren lavere enn temperaturen på kjølevæsken som strømmer fra kjelen, mens resten av enhetene får mindre kjølt vann.

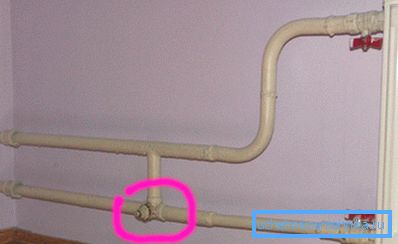

Plasser ventilinnlegget med bypass.

Hvis vi bytter håndtaket og slår av bypasset, vil radiatoren fungere med full kapasitet. Hvis vi trenger å slå av enheten, setter vi bare ventilen i modus for avstengning og åpen bypass, og lukk stoppventilen ved radiatorinnløpet. Deretter sirkulerer kjølevæsken rundt dette batteriet.

  Vær oppmerksom på! Det er mulig å bruke en fireveisventil, som ikke krever bypass.

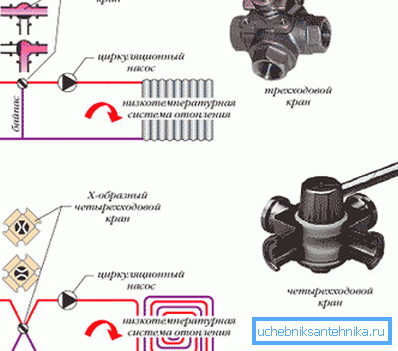

Krets med bypass og uten.

Til slutt tillater instruksjonen bruk av en flerveisventil i flerkretssystemer med parallelle kjeler, en kjele og en indirekte varmekilde med vannforsyning for oppvarming og varmtvannsforsyning. Enhetene tillater å skille strømmen og regulere temperaturen, slik at flere enheter og kretser fungerer sammen.

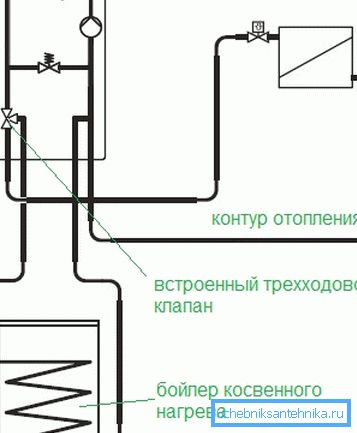

Forbindelsesdiagram over den indirekte varmekedelen til kjelen.

Vær oppmerksom på! Hvis en ventil med servo-stasjon er koblet til en termostat, da når romtemperaturen faller, vil kontrolleren gi en kommando til motoren, og den vil lukke bypassen. Når ønsket verdi er nådd, går enheten tilbake til blandemodus.

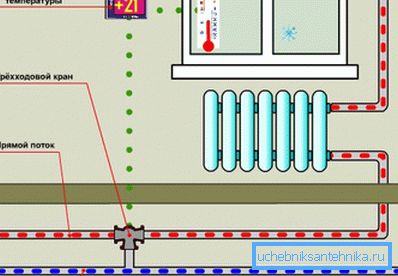

Kranens plan med en termisk sensor.

konklusjon

Treveisventiler tillater blanding, separasjon og bytte av strømningsretning i kretsene til varmesystemene. Videoen vil hjelpe deg visuelt å verifisere deres effektivitet og funksjonalitet.
