Trykkfall i varmesystemet: funksjoner, verdier,

Hva skaper trykkfallet i varme- og vannforsyningssystemer? Hva er det for? Hvordan regulere differensialet? Hva er årsakene til at trykket i varmesystemet faller? I artikkelen vil vi prøve å svare på disse spørsmålene.

funksjoner

Først finn ut hvorfor en dråpe er opprettet. Hovedfunksjonen er å sikre sirkulasjon av kjølevæske. Vann vil alltid bevege seg fra et punkt med høyt trykk til et punkt der trykket er mindre. Jo større forskjell - jo mer fart.

Nyttig: Den hydrauliske motstanden øker med begrensende strømningshastighet og blir begrensningsfaktoren.

I tillegg er dråpen kunstig opprettet mellom sirkulerende varmtvannstanker i en tråd (forsyning eller retur).

Sirkulasjon i dette tilfellet utfører to funksjoner:

1. Gir konsekvent høy temperatur håndkle oppvarming, som i alle moderne hus åpner en av de tilkoblede GVS stigerørene i par.
2. Garanterer raskt varmt vann til mikseren uansett tidspunktet på dagen og vannpumper på stigerøret. I gamle hus uten sirkulasjonsinnsatser må vann om morgenen dreneres lenge før det oppvarmes.

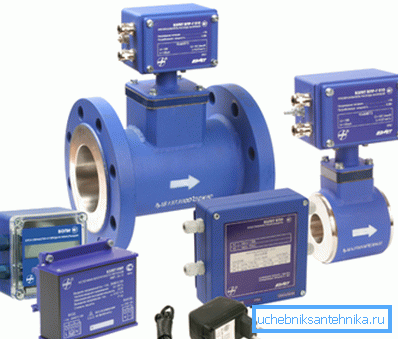

Endelig er dråpen skapt av moderne vann- og varmemåler.

Hvordan og for hva? For å svare på dette spørsmålet, må leseren henvises til Bernoulli-loven, ifølge hvilken statisk trykk av strømmen er omvendt proporsjonalt med bevegelsens hastighet.

Dette gir oss muligheten til å designe en enhet som registrerer vannstrømmen uten å bruke upålitelige impeller:

• Pass strømmen gjennom tverrsnittet.
• Vi registrerer trykket i den smale delen av apparatet og i hovedrøret.

Å vite trykket og diametrene, ved hjelp av elektronikk kan du beregne i sanntid strømningshastigheten og vannstrømmen; Ved bruk av termiske sensorer ved inngangen og utgang fra varmekretsen er det enkelt å beregne hvor mye varme som er igjen i varmesystemet. Samtidig beregnes forbruket av varmtvann på grunnlag av differansen i strømning i tilførsels- og returrørledningene.

Opprett Delta

Hvordan opprettes differensialtrykket?

heis

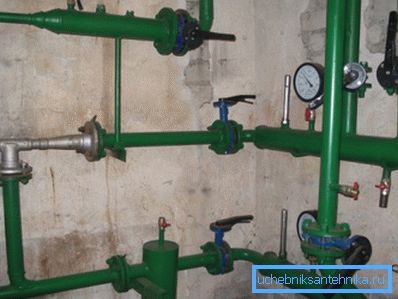

Hovedelementet i varmesystemet til en leilighet er en heis. Hjertet er selve heisen - et ubeskrivelig strykejernsrør med tre flenser og en dyse inne. Før du forklarer prinsippet om drift av heisen, er det verdt å nevne et av problemene med sentralvarme.

Det er en ting som en temperaturgraf - et bord av avhengigheten av temperaturen på forsynings- og returveiene under værforhold. Vi gir et kort utdrag av det.

Oppadgående og nedadgående avvik fra grafen er like uønskede. I første omgang vil leilighetene bli kalde, i andre - energikostnadene i en kraftvarme eller kjele rom stiger kraftig.

På samme tid, som det er lett å legge merke til, er spredningen mellom strømmen og returledningen ganske stor. Når sirkulasjonen er tilstrekkelig langsom for et slikt temperaturtemperatur, vil temperaturen på varmeovnerne være ujevnt fordelt. Innbyggere av leiligheter hvis batterier er koblet til forsyningsrørene, vil lide av varmen, og eierne av radiatorer på returlinjen vil fryse.

Heisen gir delvis resirkulering av kjølevæsken fra returrørledningen. Ved å injisere en rask strøm av varmt vann gjennom dysen, i full overensstemmelse med Bernoullis lov, skaper det en rask strømning med lavt statisk trykk som trekker ekstra vann gjennom sugingen.

Temperaturen i blandingen er merkbart lavere enn for tilførselen, og litt høyere enn på returrørledningen. Sirkulasjonshastigheten er høy, og temperaturforskjellen mellom batteriene er minimal.

Retaining vaskemaskin

Denne enkle enheten er en plate av stål med en tykkelse på minst en millimeter med et hull boret i den. Den er plassert på flensen på heismontasjen mellom sirkulasjonsinnsatsene. Vaskemaskiner plasseres på tilførsels- og returrørledningene.

Viktig: Ved normal drift av heismontasjen må diameteren til hullene til beholderene være større enn diameteren til dysen. Vanligvis er forskjellen 1-2 millimeter.

Sirkulasjonspumpe

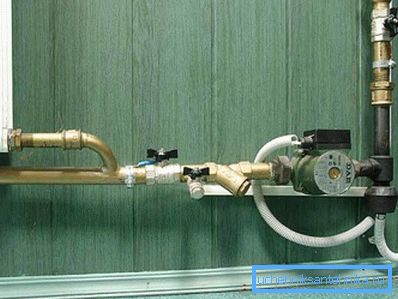

I autonome varmesystemer genereres trykket av en eller flere (ved antall uavhengige kretser) sirkulasjonspumper. De vanligste enhetene - med en våtrotor - er en konstruksjon med en felles aksel for pumpehjulet og rotoren til elmotoren. Kjølevæsken utfører funksjonene for kjøling og smøring av lagrene.

som betyr

Hva er trykkfallet mellom ulike deler av varmesystemet?

• Mellom tilførsels- og returledningene til varmeledningen er det ca. 20-30 meter, eller 2-3 kgf / cm2.

Hjelp: Overtrykk i en atmosfære øker vannkolonnen til en høyde på 10 meter.

• Forskjellen mellom blandingen etter heisen og returledningen er bare 2 meter, eller 0,2 kgf / cm2.
• Dråpen på holderen mellom sirkulasjonsinnsatsene i heisenheten overskrider sjelden 1 meter.

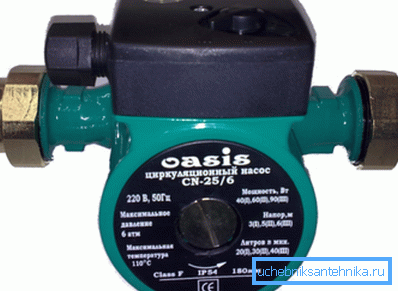

• Trykket som genereres av en roterende sirkulasjonspumpe varierer vanligvis fra 2 til 6 meter (0,2 - 0,6 kgf / cm2).

justering

Hvordan justere hodet i heisenheten?

Retaining vaskemaskin

For å være presis, er det ikke nødvendig å justere trykket, men ved periodisk å erstatte vaskemaskinen med en lignende på grunn av slitasje på det tynne stålplaten i prosessvannet. Hvordan erstatte pucken med egne hender?

Instruksjonene er generelt ganske enkle:

1. Alle ventiler eller ventiler i heisen overlapper.
2. Åpnet av en dumper på retur og flyt for dreneringsstedet.
3. Skru boltene på flensen.
4. I stedet for den gamle vaskemaskinen er en ny installert, utstyrt med et par pakninger - en på hver side.

Tips: I fravær av paronitiske skiver kuttes ut av det gamle bilkameraet. Ikke glem å klippe øyet, noe som gjør at du kan få pucken inn i sporet av flensen.

1. Skruer i par, krysset. Etter at pakningene er trykket, strammes mutterne til stoppet med ikke mer enn en halv omgang om gangen. Hvis du skynder, vil en ujevn komprimering, før eller senere, føre til at pakningen trekker ut med trykk på den ene siden av flensen.

Oppvarming

Forskjellen mellom blandingen og returstrømmen reguleres jevnlig kun ved å bytte ut, bryte eller rense dysen. Imidlertid blir det noen ganger nødvendig å fjerne differensialen uten å stoppe oppvarmingen (som regel med alvorlige avvik fra temperaturgrafen ved kuldeværet).

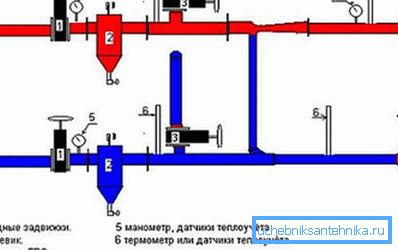

Dette gjøres ved å justere innløpsventilen på returrøret; dermed fjerner vi forskjellen mellom de direkte og bakre trådene og dermed mellom blandingen og retur.

1. Vi måler trykket ved tilførselen etter innløpsventilen.
2. Bytt varmtvann til matelinjen.
3. Skru trykkmåleren inn i utløpsrøret på returrøret.
4. Lukk inngangsventilen og lukk så gradvis inn til dråpen senker fra den første med 0,2 kgf / cm2. Manipulering med lukking og etterfølgende åpning av ventilen er nødvendig, slik at kinnene så mye som mulig faller på stammen. Hvis du bare dekker ventilen, kan kinnene avta i fremtiden; kostnaden for en latterlig tidsbesparelse er minst ufrostret tilgang oppvarming.
5. Temperaturen på returrøret styres i intervaller på 24 timer. Om nødvendig, for å redusere differensialet, fjernes det ved 0,2 atmosfæren ad gangen.

Frakoblet trykk

Den direkte betydningen av ordet differensial er en endring i nivå, et fall. Innenfor rammen av artikkelen vil vi berøre ham. Så, hvorfor faller trykkfallet i varmesystemet, hvis det er en lukket sløyfe?

Husk først: vann er nesten inkompressibelt.

For mye trykk i kretsen er opprettet på grunn av to faktorer:

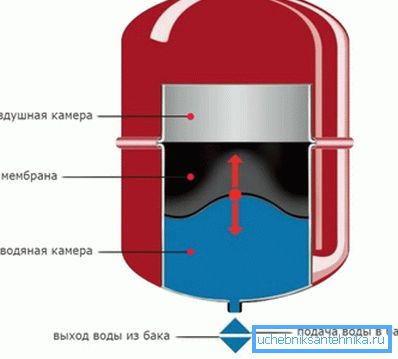

• Tilstedeværelsen i systemet med membran ekspansjonstank med luftpute.

• Elastisitet av rør og radiatorer. Elasticiteten har en tendens til null, men med et stort område av konturens indre overflate påvirker denne faktoren også det indre trykket.

På den praktiske siden betyr dette at trykkfallet som registreres av manometeret i varmesystemet, vanligvis skyldes en ekstremt ubetydelig endring i kretsvolumet eller en nedgang i mengden kjølevæske.

Og her er en mulig liste over begge deler:

• Ved oppvarming utvides polypropylen mer enn vann. Når du kjører et varmesystem montert fra polypropylen, kan trykket i det falle litt.
• Mange materialer (inkludert aluminium) er tilstrekkelig plastikk for å forandre form med langvarig eksponering for moderat trykk. Aluminium radiatorer kan enkelt svulme med tiden.
• Gassene oppløst i vann forlater gradvis kretsen gjennom luftventilen, og påvirker det faktiske volumet av vann i den.
• Vesentlig oppvarming av varmebæreren når volumet av ekspansjonstanken for oppvarming er for lavt, kan utløse sikkerhetsventilen.

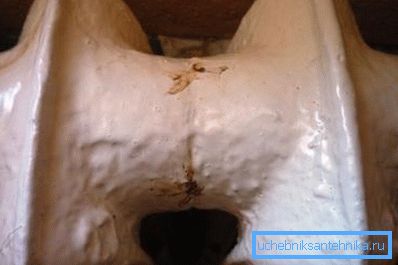

Endelig kan det ikke utelukkes egentlige feil: mindre lekkasjer langs leddene i seksjoner og sveisesømmer, en nippel i ekspansjonstanken og mikroskraper i kjelevarmeväxleren.

konklusjon

Vi håper at vi kunne svare på spørsmålene som har samlet seg i leseren. Vedlagt til artikkelvideoen, som vanlig, vil han gi oppmerksomheten til andre tematiske materialer. Lykke til!
