Tryktest av varmesystemet: formål, funksjoner, arbeidsordre

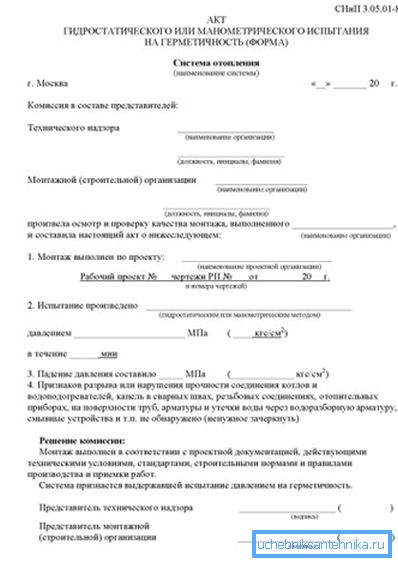

Pressetesting og spyling av varmesystemet er en obligatorisk prosedyre før du setter opp varmen i drift. Ved slutten av prosedyren er det ferdigstilt et testcertifikatskjema, som er et obligatorisk dokument som angir vellykket installasjon av oppvarmingsnettet.

Vi vil fortelle deg hva som er oppvarming av trykkprøven og hvordan det skal gjøres.

Pipeline Hydraulisk Test

Definisjon og prosedyre

Pressetesting og spyling av varmesystemer er en nødvendig prosedyre, som består i hydraulisk testing av en gjenstand for tilstedeværelse av lekkasjer og dårlig kvalitet. Testen er at rørledningen er fylt med vann, luften fjernes ved hjelp av ventilasjonsventiler, og utstyret til trykkprøving av varmeanlegget er koblet til (se også artikkelen Meet - Air Heating Systems).

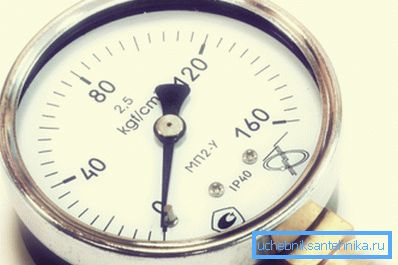

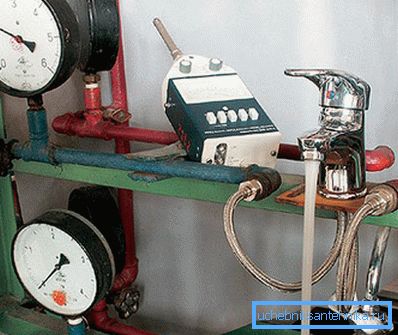

Kompressoren bygger opp et trykk som er 20-50% høyere enn den nominelle driften, og rørledningen blir igjen i denne tilstanden i 30 minutter. I løpet av denne tiden styres trykket av en trykkmåler, og hvis den ikke faller, er nettverket forseglet. Nye moderne varmekretser testes med dobbelt overskudd av arbeidstrykk.

Hvis det imidlertid registreres et trykkfall innen 30 minutter, er trykket på trykksensoren slått av, vannet er drenert, og alle deler av oppvarmingen kontrolleres for lekkasjer. Når lekkasjen er funnet og løst, gjentas prosedyren.

På slutten, på grunnlag av det utførte arbeidet, gjøres anslag for krymping av varmesystemet, som indikerer kostnadene for hvert enkelt arbeidstrinn og kostnaden for tiltaket som helhet (i henhold til OKDP - "4530195 Test hydrauliske og pneumatiske rørledninger"), samt en trykkprøve.

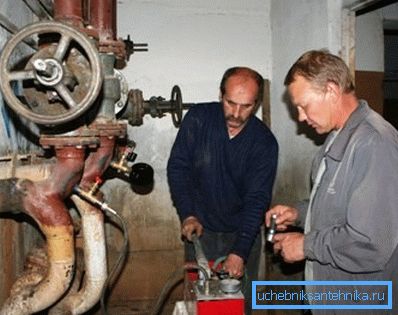

Vær oppmerksom på! Etter en vellykket test utarbeider inspektøren et test sertifikat, som er signert av en representant for installasjonsorganisasjonen og en representant for teknisk tilsyn. Etter ferdigstillelse blir gjenstanden skyllet og satt i drift.

Utstyr og personell for trykkprøving

Et klassisk eksempel på et hydraulisk testutstyr er en varmepresse. Denne enheten er koblet til kretsen for en styrt trykkøkning i rørene.

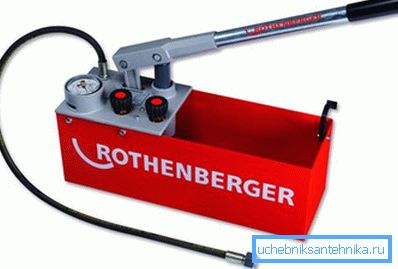

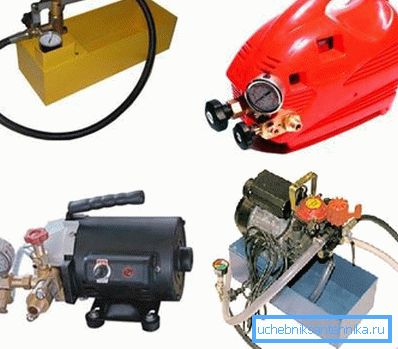

Pumpen for trykkprøving av varmesystemer kan være manuell eller elektrisk. Siden det ikke er nødvendig for de fleste lokale oppvarming nettverk av private hus og høytrykk hytter, manuell trykk testing er ganske nok.

Manuelle pumper for krymping av varmesystemer kan utvikle en innsats fra 25 til 60 bar eller mer, noe som er nok til å kontrollere tetthet ikke bare i et landhus, men også i en fem-etasjers bygning.

Fordelene med å bruke håndholdte enheter:

• Den lille størrelsen og vekten på enheten gjør den mobil selv i en vanlig byleilighet. Den manuelle pumpen vil være praktisk både for profesjonell aktivitet og for personlig bruk;
• Den relativt lave prisen på utstyr gjør det rimelig for allmennheten.. I motsetning til spesialisert elektrisk utstyr, har manuelle presse ganske rimelige prislapper;
• Utvalget av driftsparametere oppfyller fullt ut behovene til små og mellomstore oppvarmingsutstyr.. Pumpen gir deg mulighet til å oppnå dobbel ytelse av det normale nettverket til et privat hus;
• Enkel design preges av høy pålitelighet og langsiktig drift uten sammenbrudd og feil.. Pumpen er veldig enkel, og det er ikke noe spesielt med å bryte den.

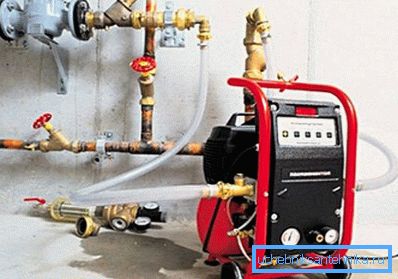

For testing av store og omfattende kretser på store gjenstander, flerlagsbygninger, produksjonsanlegg, etc. bruk elektriske pumper som pumper vann under høyt trykk, uoppnåelig for manuelle mekanismer. De er utstyrt med en selvpumpende pumpe og kan utvikle en kraft på opptil 500 kgf / cm2 (bar).

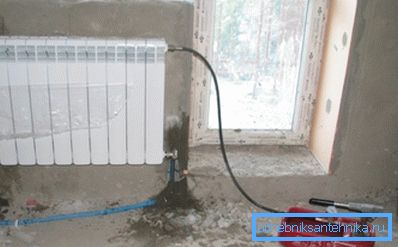

Elektriske enheter kan bygges inn i ledningen eller kobles til hull. Slangen er oftest koblet til en avløpsventil eller trykk gjennom hvilken røret er fylt med vann. Også praktisert tilkobling til radiatoren gjennom kontakten for kranen Mayevsky.

Elektriske maskiner er vanligvis utstyrt med en kontrollenhet med automatisk beskyttelse mot overoppheting. Hvis motortemperaturen stiger over en forutbestemt grense, frigjør beskyttelsen trykket og lar enheten hvile.

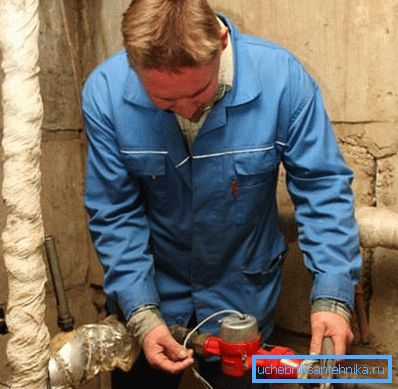

For små nettverk, typisk for landhus og andre små bygninger, er innsatsnivået lavere - opp til 2 atm. Slike nettverk kan kontrolleres med vanlig vanntrykk. Oppvarmingsrøret er koblet til det sentrale vannforsyningsnettet, et trykk på ca 2 kgf / cm2 oppstår i den, og deretter blir objektet inspisert for lekkasjer og andre feil.

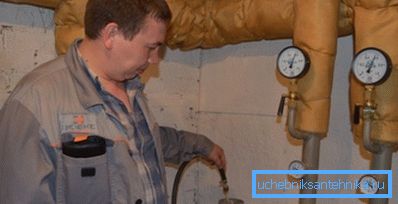

Vær oppmerksom på! Hvis du har installert oppvarming i landet med egne hender, kan du takle testen uten hjelp av spesialister. Men når det gjelder byhus i høyhus, krever instruksjonen obligatorisk deltakelse av verktøy og tjenester som utfører vedlikehold av anlegget.

Representanten for det tekniske tilsynet eller representanten for kunden av verket aksepterer verkene.

I hvilke tilfeller gjør du trykkprøving

Det gjenstår å finne ut når det er nødvendig å teste røret for styrke.

I henhold til bestemmelsene i SNiP, utføres verifikasjon i slike tilfeller:

• Etter montering av en ny gjenstand. For å sette oppvarmingen i drift, er den nødvendigvis testet med høyt trykk;
• Etter reparasjon av deler av nettverket eller eventuell varmeinnretning, beslag, utstyr. Enhver trykksituasjon krever re-testing;
• Etter å ha erstattet deler av rørledningen, etter eliminering av eventuelle brudd på rørets integritet eller ringe kvalitetskoblinger;
• Før oppstart av varmesesongen.

Vær oppmerksom på! Før du trykker på varmesystemet, skal uautoriserte personer og beboere evakueres fra lokalene. Av sikkerhetsgrunner utføres arbeid på en tom gjenstand.

konklusjon

Vi har gjennomgått oppvarmingstrykket og fortalt hva det er. Hvis du er interessert i mer detaljert informasjon, kan du se videoen og lese andre materialer på nettstedet vårt.
