Typer av bimetalliske radiatorer. varianter av design.

Det skjedde så for at mesteparten av vår store makt varer oppvarmingstiden i minst seks måneder, slik at folks interesse for kvaliteten på oppvarmingsanordninger er langt fra tomgang. Støpejern og stål har vært brukt i mer enn 100 år, og alt er kjent om dem, men hva er fordelene og ulempene med bimetalliske radiatorer som virket relativt nylig, folk vet fortsatt ikke fullt ut. Vi har forsøkt å systematisere flere synspunkter og presentere dem til din oppmerksomhet.

Varianter av design

Som navnet antyder, er bimetall en sammensetning av to forskjellige metaller. Ofte er det en sammensetning av stål og aluminium, men modeller produseres også der kobber kombineres med aluminium.

Som regel er det en solid støpt eller monolitisk bimetallisk radiator. Prisen på slike kobber-aluminiumspaneler er den høyeste, men deres varmeoverføring er flere ganger høyere enn egenskapene til stålkomponenter.

I tillegg til det vanlige karbonstålet er batterier tilgjengelige, hvor kjernen er laget av rustfritt stål. De er beregnet for systemer der kjølevæsken har et forhøyet pH-nivå, samt et ustabilt eller høyt arbeidstrykk. De er ikke mye billigere enn kobber. Rustfritt stål er bra for høyhus (mer enn 16 etasjer) og elskere av en alvorlig sikkerhetsmargin.

Ofte, når folk snakker om slike strukturer, betyr de karbonstål og aluminiumtandem.

Men her er det ikke så enkelt, det er en såkalt full bimetallisk radiator og en delvis eller pseudobimetall.

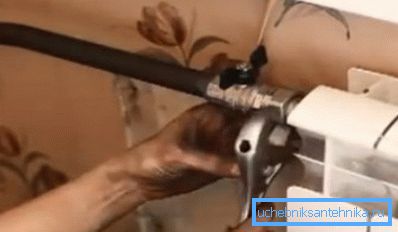

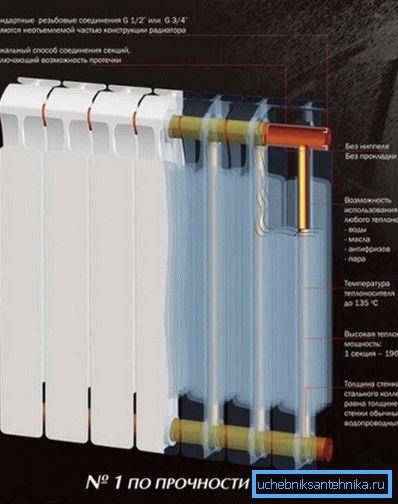

• Uttrykket full bimetallisk radiator, sier at i et slikt batteri har en solid stålkjerne. Kjølevæsken i dette tilfellet er ikke på noen måte i kontakt med aluminiumskallet. I noen kilder kan slike modeller bli referert til som "forbedret";
• Enheten er en bimetallisk radiator med stålkjerne, sørger for montering av stålrør bare i de vertikale kanalene til strukturen. Tykkere og bredere horisontale kanaler i slike batterier er laget av aluminium.

Viktig: Hele og delvise stålkonstruksjoner er tilgjengelige med både en og to vertikale kanaler. Det andre alternativet har større dybde, men forskjellig i forbedret varmeoverføring. Dessuten er sannsynligheten for blokkering av begge rør på en gang ubetydelig.

Hvilket alternativ er bedre

• I urbane skyskrapere er en av de største farene høytrykk. Her er fordelene ved bimetalliske radiatorer med en solid stålkjerne åpenbare. Arbeidstrykk i høyhus utgjør ofte 6-9 atmosfærer, som passer godt til egenskapene til produkter med en delstålkjerne. Men strømmen av vannhammer kan nå 15 - 30 atmosfærer, og slike tester av aluminium er ikke i kraft;
• I tillegg kan aluminiumstrukturer ikke fungere i systemer hvor kobber er til stede. Ved direkte kontakt med aluminium og kobber begynner prosessen med elektrokjemisk korrosjon, noe som uunngåelig fører til ødeleggelse av aluminiumskomponenter;

Viktig: Den faste kobber-aluminiumkonstruksjonen av bimetalliske radiatorer med oppvarming sørger for arrangering av et lag mellom disse metallene. Prosessen er ganske komplisert og dyr.

• En annen begrensning for aluminiumsdeler er pH av kjølevæsken. Øvre grense her er 9 enheter, men det er bedre å ikke "komme seg ut" for 7 - 8 enheter;
• Til tross for høy styrke og andre fordeler har aggregater med all-stålkjerner svakheter. Det første som fanger øyet er den høye prisen på produktene. I tillegg er varmeeffekten av slike batterier 10% lavere enn blandet design og 15-20% lavere enn for rene aluminiumsmodeller;

• Ved å veie fordeler og ulemper med bimetalliske radiatorer av forskjellige typer kom vi til den konklusjonen at blandede aggregater med trykk på opptil 25 atmosfærer og to vertikale kanaler er ganske egnet for standard "Khrusjtsjov" eller ni-etasjers bygninger.
• Moderne transcendentale skyskrapere krever en mer seriøs tilnærming. Her bør preferanse gis til en stålkjerne i ett stykke, fortrinnsvis rustfritt stål;
• Når det gjelder den private sektoren, med sine lokale kraftverk, hvis rørene er plast eller stål, er det ganske nok, relativt billige aluminiumsbatterier med høy varmeoverføring.

Tips: Vi la merke til at i katalogene og på sidene av spesialiserte steder inneholder beskrivelsen av noen modeller nødvendigvis nevnen at kjølevæsken kun er i kontakt med stålrør. Resten er beskjeden om dette øyeblikket. Så, etter detaljert undersøkelse, blandes slike aggregater.

Tekniske data

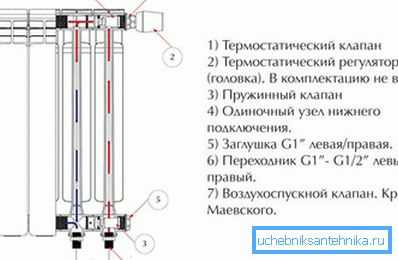

Standardinnretningen av bimetalliske radiatorer er vist i diagrammet. Men til tross for det generelle prinsippet om utformingen av noder, kan egenskapene til modeller fra forskjellige produsenter variere sterkt mellom seg selv. Som du forstår, er publisering av parametrene for alle modeller presentert på det moderne markedet urealistisk. Derfor vil vi snakke om gjennomsnittlig data.

Varmeoverføring eller mengden varme som slippes ut i rommet for slike produkter er ganske enkelt luksuriøst. Hvis vi snakker om hele bimetallaluminiumstål, er tallene omtrent 160-180 watt. Blandede enheter kan produsere fra en del 170 - 200 watt.

Når det gjelder kombinasjonen av kobber og aluminium, bør det bemerkes at varmeoverføringen av slike paneler praktisk talt ikke er forskjellig fra rent aluminium. I gjennomsnitt er det 200 - 220 watt. I henhold til GOST-standarder, er alle disse dataene korrekte ved en kjølevæsketemperatur på 70 Ω. Følgelig vil avviket i hvilken som helst retning innebære en reduksjon eller økning i varmeoverføring.

Maksimalt trykk som de fleste bimetallstrukturer kan tåle, varierer fra 16 til 25 atmosfærer. Likevel garanterer anerkjente produsenter at deres blandede aggregater tåler opptil 30 atmosfærer, og produkter med en stålkjernen er i stand til å tåle 40 atmosfærer og høyere.

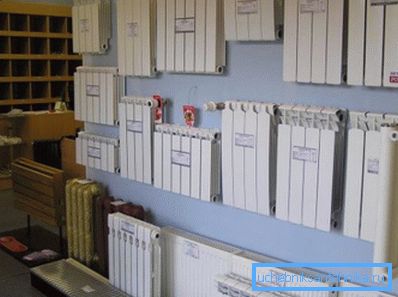

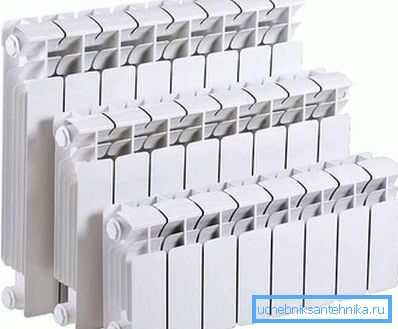

En annen fordel med slike batterier er et bredt spekter av akselstørrelser. Den aksiale størrelsen er avstanden mellom de horisontale aksene på de øvre og nedre inngangene. Her er det 200 mm, 300 mm, 350 mm, 500 mm og 800 mm. Som du kan se, er det noe å velge mellom, selv om 500 mm størrelsen regnes som den mest populære

Viktig: Mange produsenter angir øvre temperaturgrense for kjølevæsken til 100 grader eller mer. Men de fleste eksperter hevder at selv den høyeste kvalitet bimetall ikke er i stand til å tåle temperaturer over 90? Alt annet er mer relatert til markedsføringen.

Når det gjelder holdbarhet, sier produsentene i gjennomsnitt om tjue års garanti, og det er ingen grunn til å tvile på det. Noen faste paneler med en kobber eller rustfritt stålkjerne kan arbeide i opptil 50 år.

Også, mange markedsførere sier en liten del av en del av batteriet, i gjennomsnitt svinger det rundt 200g, dette er virkelig sant. På den ene siden er dette selvfølgelig bra, fordi jo mindre volumet av kjølevæske, desto lettere er det å varme det og kontrollere temperaturen etterpå.

Men på den annen side oppnås liten kapasitet på grunn av tynne indre kanaler, og dette øker sannsynligheten for blokkering, spesielt i sentraliserte bysystemer.

Beregn antall seksjoner

I prinsippet er alt som trengs for å beregne antall seksjoner per rom, den termiske kraften til en seksjon. Eventuelle tilhørende instruksjoner til produkt- eller selskapets produktkatalog inneholder disse dataene. Men her kan du vurdere, basert på volum, område eller varmetap i rommet.

Beregning av varmetap, som regel, gjør en profesjonell varmingeniør. Her, i tillegg til tradisjonelle data, tas hensyn til massen av ulike koeffisienter og korreksjoner. For eksempel, som tykkelsen på veggene, materialet som huset er bygget av, antall etasjer og så videre. Dette er ganske omhyggelig arbeid, og oftest er slike beregninger gjort på scenen for å bygge et hus.

For beregning av rommets volum brukes standardstandarder, angitt i den respektive SNiP, i henhold til disse dataene, for å opprettholde en gjennomsnittstemperatur på 20? plass i panelhuset forbruker 41 watt, for konstruksjoner bygget av murstein er denne verdien 34 watt.

Da er alt enkelt, må du multiplisere lengden, bredden og høyden på rommet og, i henhold til den resulterende kubiske kapasiteten, beregne den omtrentlige mengden varme som trengs for å varme huset.

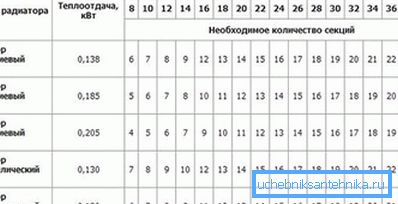

Å vite designkapasiteten som en seksjon kan utgjøre, er lett å beregne antall seksjoner. Denne metoden brukes ofte i bygging av private hytter eller lokaler med et ikke-standardoppsett.

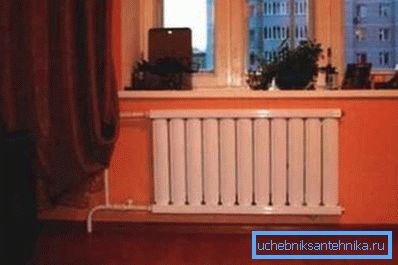

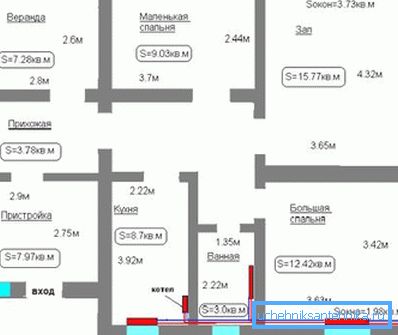

Når det gjelder beregningen av rommet i rommet, er det anerkjent som det minst nøyaktige. Som regel brukes den av beboere av standardbyleiligheter, med tak ikke høyere enn 3m.

Ifølge samme SNiP krever en kvadratmeter boareal 100 W for oppvarming. Multiplikasjon av kvadratur med 100 W og dividering med kraften i en seksjon, får du antall seksjoner.

Tips: Både beregning etter volum og etter område, varierer ikke i tabellnøyaktighet. Derfor, hvis det er mer enn en yttervegg i rommet, en uoppvarmet loft eller en balkong, kan du trygt øke dataene med 20%. Også, vi bør ikke glemme vanntemperaturen i våre urbane systemer, vi kan trygt slippe ytterligere 10% på den.

Videoen i denne artikkelen inneholder informasjon om bimetalliske radiatorer.

konklusjon

Fordelene og ulempene ved bimetalliske radiatorer av oppvarming antyder at de skal installeres i høyhus eller i private hytter med et aggressivt kjølemiddel, for eksempel frostvæske. I andre tilfeller gir det ingen mening å betale for slik høy kvalitet og pålitelighet.
