Typer av radiatorer: valg av materiale, metode for

Hvilke typer varme radiatorer brukes for tiden? Vi må kjenne til materialene som brukes til produksjon av varmeapparater, tekniske løsninger og finne ut hvordan de påvirker effektiviteten til oppvarming.

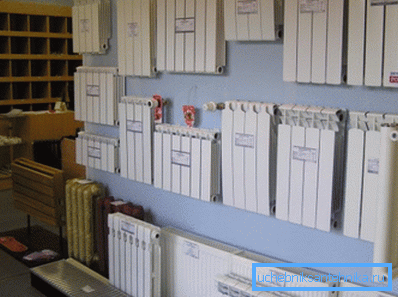

Vår oppgave er å lære å navigere i det moderne markedet.

materialer

Vann oppvarming

La oss starte med en kort gjennomgang av materialer som brukes i systemer med varmeoverføringsvæske.

Alle radiatorer som er designet for dem, er metall: polymerer og keramikk har ikke den nødvendige motstanden mot hydrostatisk trykk, eller tilstrekkelig varmeledningsevne.

  • Støpejern brukes til produksjon av varmebatterier i mer enn et århundre. Dens viktigste fordeler er lav kostnad og korrosjonsbestandighet; Ulempene er å skrive en meget moderat varmeledningsevne og lav mekanisk styrke. Alle støpejernsbatterier er preget av stor masse og stort internt volum;

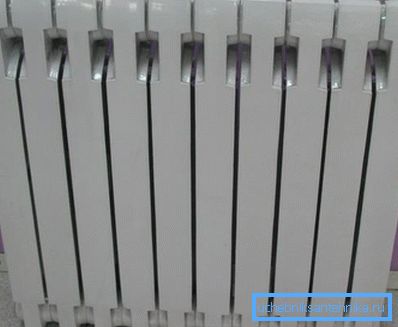

Moderne støpejern radiatorer har en attraktiv design.

Merk: På den praktiske siden sørger disse egenskapene for tregheten i konturoperasjonen. Enkelt sagt - etter oppvarming avkjøles det sakte, noe som vil være en utvilsomt fordel i et system med en sjelden smeltet fastbrennstoffkoker.

  • For stål karakterisert som like trykkende lav termisk ledningsevne og den høyeste mekaniske styrken. Korrosjon, i motsetning til støpejern, er mottakelig; Problemet med rust er løst ved bruk av belegg som er motstandsdyktige mot det eller bare ved en kontur som hele tiden er fylt med vann;
En av varianter av stålrørbatterier.
  • Verdien av aluminium - høy termisk ledningsevne med relativt moderat mekanisk styrke. Varmeledningsevne gjør det mulig å redusere det indre volumet av deler, kompensere for det på grunn av det store området av finnene. Aluminium batterier varme opp raskt og avkjøle raskt; de anbefales kun å brukes i autonome varmekretser;
  • Termisk ledningsevne av kobber dobbelt så mye som aluminium og åtte ganger mer enn stål og jern. Imidlertid begrenser den relativt høye prisen på metallet sin bruk for produksjon av varmeapparater; oftest kan det bli funnet i sammensetningen av de kombinerte kobber-aluminiumkonvektorer. Kobberrøret med kjølevæsken leveres med aluminiumfinner, noe som muliggjør varmeoverføring som er sammenlignbar med hele kobberanordningen til en mye lavere pris.
  • En annen kombinert løsning er bimetallisk. (aluminium-stål) radiatorer. Stålkjernen gir høy strekkfasthet, og aluminiumfinner øker varmeoverføringen.
Enheten er en bimetallisk seksjon.

Her er de omtrentlige tekniske egenskapene til seksjonenheter med standard (500 millimeter) senteravstand mellom samlere:

Seksjonsmateriale Maksimalt arbeidstrykk, atmosfære Maksimal arbeidstemperatur, C Spesifikke varmeoverføring ved en instrumenttemperatur på 90 C, W / seksjon
Støpejern 9-12 110-130 140-160
stål 25 150 80-120
aluminium 12-16 110-120 190-210
Bimetall (stål og aluminium) 25-100 120-150 180-200

Elektrisk oppvarming

Hva er elektriske radiatorer laget av?

  • Væske elektriske radiatorer - dette er bare en modifikasjon av aluminiums-batterier. Som regel leveres de med lav-effekt varmeelementer, en termostat og er fylt med ikke-frysende kjølevæske (propylenglykol eller frostvæske), hvorpå de blir annonsert med et lett hjerte som økonomiske varmeapparater;

Viktig: Varmekraften til en elektrisk varmekilde er nøyaktig lik strømmen. Dette følger direkte av energibesparelsesloven og fra det faktum at den elektriske radiatoren ikke utfører fysisk arbeid (det vil si ikke beveger noen masse mot gravitetsvektoren). I så fall er det ikke mer økonomisk enn kombinasjonen av en varmekoker og et vanlig aluminiumsbatteri.

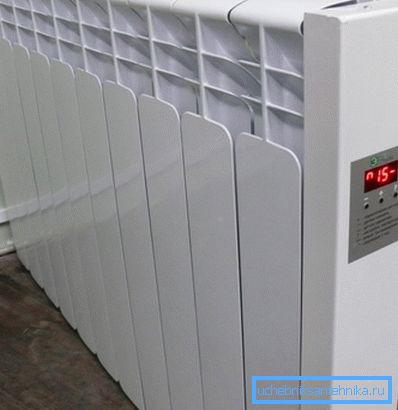

Elektrisk enhet for oppvarming av konveksjon.
  • Inverter varme radiatorer er et spesielt tilfelle av elektriske radiatorer. Forskjellen er at en separat enhet eller krets i flere aluminiumbatterier er utstyrt med et batteri som gir autonom drift, en omformer som omformer 12 volt likestrøm til 220 vekselstrøm, og en kontroller som er ansvarlig for å bytte strømtilstander. Gitt den begrensede ressursen og den høye prisen på kapasitetsbatterier, er designet, fra forfatterens synspunkt, ganske rart;
  • Infrarøde radiatorer er ofte en kombinasjon av lavtemperaturvarme og en metallplate (stål eller aluminium). Infrarød de kalles for det faktum at en betydelig del av varmen overføres av dem som termisk stråling;
  • Keramisk varme radiatorer er en slags infrarøde paneler hvis frontflate er laget av porselen steinvarer. Forskjellen med spiralinnretninger er bare i en litt mer jevn oppvarming av overflaten og et mer attraktivt utseende.

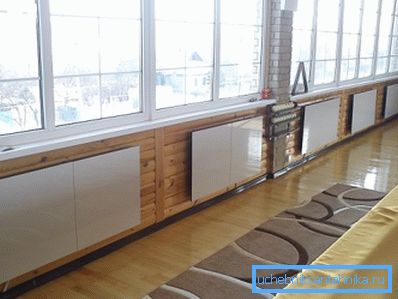

Keramiske IR paneler.

Overraskende har plasseringen av infrarøde varmeovner som en økonomisk varmekilde noen grunner:

  1. Oppvarming av menneskelig hud med infrarød stråling skifter en subjektiv komfortabel innetemperatur noen få grader nedover. I et rom som er oppvarmet av IR-paneler, opprettholdes det vanligvis ved 15-16 grader, noe som bidrar til å redusere varmenes lekkasje gjennom bygningskuvertet;
  2. Den samme strålingen oppvarmer gulvet og generelt alle horisontale og vertikale flater i den nedre delen av rommet, noe som omfordeler lufttemperaturen i rommet: det er maksimalt ikke over taket, som ved konveksjon, men over gulvet. Herfra - igjen mindre tap gjennom taket.

Monteringsmetode

Tradisjonelle batterier innebærer veggmontering på pin eller konsollbraketter.

Dette er imidlertid ikke det eneste alternativet.

  • Utendørs oppvarmede radiatorer er som regel dekorative støpejernsprodukter på massive ben. De er ikke bare vakre, men tillater også å varme rom med lette gipsplater eller skumbetongpartisjoner;

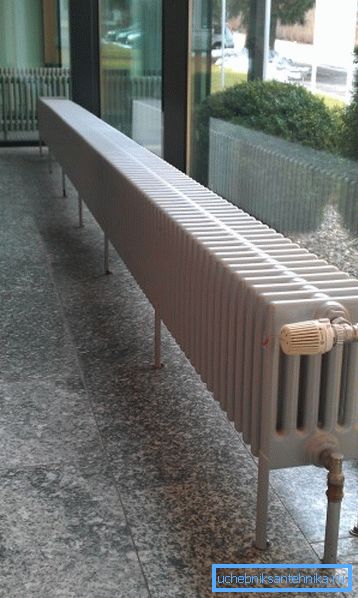

Gulvinstrumentet brukes til å danne et termisk gardin foran et panoramavindue.

Men: Gulvmontering av radiatorer av enhver type kan enkelt gjøres for hånd med tilstedeværelse av monteringsbeslag. Faktisk kommer installasjonsmanualen ned til å montere beslagene på gulvet med ankerbolter; Installasjonen av selve radiatoren er identisk med veggalternativet.

  • Vnutripolnye, eller innebygde radiatorer av oppvarming innebærer installasjon under nivået på en rettferdig gulv - i en kobler eller under tregulv. Siden deres høyde er begrenset, er hovedkravet for instrumenter maksimal varmeoverføring med minimale dimensjoner. Det oppnås ved å bruke kobber (eller kobberrør med aluminiumfinner) og installere lavhastighetsventilatorer på blåseren.

Formfaktor

Sammen med de vanlige delbatteriene til salgs finner du flere andre typer varmeovner.

konvektorer

Under dette navnet er det vanligvis skjult spole med økende varmeoverføringsribbing. Konvektoren kan utstyres med en dekorativ skjerm og luftluker for å justere varmeoverføringen. Den største fordelen med enheten er høy mekanisk styrke; varmeoverføring bestemmes av materialet og området av ribbenene.

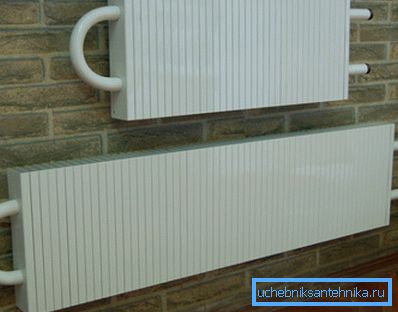

Stålkonvektorer.

plater

Lamellar tynne radiatorer kalles, oppnådd ved sveising av to stemplede stålplater. Bevegelsen av kjølevæsken på passasjerene mellom dem, gir faktisk oppvarming.

Den største fordelen med lamellbatterier - kompaktitet: de tar nesten ikke rommet i rommet. Den største ulempen er den begrensede ressursen i fravær av anti-korrosjonsbelegg: hjemlige sovjetiske radiatorplater har ikke tjent mer enn 7 år.

rørformet

Rørstålbatterier kan enten være seksjonelle eller sveisete. Horisontale radiatorer av denne typen (registre) brukes ofte til oppvarming av garasjer, verksteder, varehus og andre boligområder. Den lave varmeledningsevnen av stål kompenseres av den store størrelsen på seksjonene.

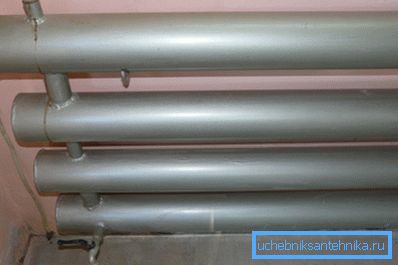

I bildet - all-sveiset register av et rør med en diameter på 150 mm.

baseboard

Baseboard radiatoren er preget av en minimumshøyde med stor lengde og installasjon på gulvnivå. Det er nyttig for å danne et termisk gardin under panoramavinduer eller langs en fryseboks.

I tillegg: Baseboard-batteriet lar deg plassere kontormøbler langs veggen.

vertikal

Hele motsatt til den forrige løsningen er oppvarmingsapparater med seksjoner av betydelig høyde (fra 800 til 2400 mm). De er fordelaktige hvor formene på veggene eller arrangementet av møblene begrenser bruken av tradisjonelle batterier med større lengde. I rollen som materiale for dem kan det være aluminium, stål eller en kombinasjon derav.

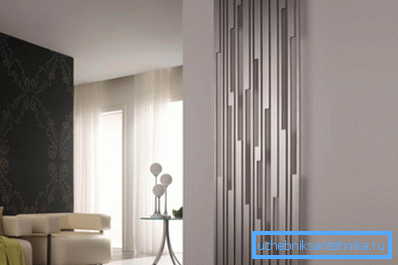

Veldig vakre radiatorer av oppvarming er hentet fra et profilstålrør.

konklusjon

Vi håper at vår miniatyr og langt fra fullstendig gjennomgang vil hjelpe den respekterte leseren til å velge den beste løsningen for deres hjem. Lær mer om moderne oppvarming enheter vil tillate videoen i denne artikkelen. Lykke til!
