Typer av tilkobling av radiatorer: seriell, parallell,

Sannsynligvis bør du umiddelbart være oppmerksom på det faktum at en direkte tilkobling av en varme radiator innebærer tre hovedalternativer - side, bunn og diagonal, men noen nyanser er mulige. I tillegg er det muligheter for konturene, som kan være ett-rør eller to-rør, det avhenger også av antall etasjer i bygningen, og kan også vurderes når det gjelder design. Men vi vil snakke mer om alt dette i materialet under, og vi vil også vise deg om temaet for videoen i denne artikkelen.

Måter å koble til på annen måte

Utbredelse av konturer

Merk. Oppvarmingskretsen kan enten være ett-rør eller to-rør. Effektiviteten av varmeoverføring av enheter, samt metoder for tilkobling, avhenger av dette.

1. Et ett-rørs varmesystem innebærer en sløyfe sløyfe fra et enkelt rør inn i hvilket radiatorene krasjer - et eksempel på denne installasjonen vises i det øvre bildet:
2. Her går kjølevæsken, som beveger seg fra kjelen, på vei, gjennom rør med mindre diameter, avviger gjennom batteriene og under trykk av sirkulasjonspumpen kommer tilbake til samme rør.
3. men passerer gjennom varmeapparatet, vannet taper temperatur, derfor jo mer radiatorer i et slikt system, jo ​​kaldere blir vannet ved sin ende.
4. I autonome systemer anbefales det ikke å installere mer enn 3-4 radiatorer på ett sløyfe rør, slik at det er mulig å opprettholde omtrent samme temperatur i hver av dem;

1. I ett-rørsystem, spesielt i flerfasede bygninger, er det mer hensiktsmessig å koble enheter fra siden, men hvordan kobles en radiator med en sidekobling for å holde temperaturen i etterfølgende batterier så mye som mulig? For dette kalles en jumper som kalles "bypass", kutt mellom tilførsels- og returrørene og tjener to formål:
2. først, noe av vannet passerer gjennom røret uten å komme inn i batteriet, derfor er det ikke avkjølt;
3. For det andre, takket være bypasset, kan du demontere uten å drenere kjølevæsken, selv om kretsen passerer direkte gjennom radiatoren, uten bypass;

1. To-rørkretsen kan kalles mer praktisk - her kommer kjølevæsken inn i radiatoren fra tilførselsrøret, og det avkjølte vannet slippes ut i returrøret og går tilbake til kjelen for ny oppvarming:
2. Men kostnadene ved å drive et slikt arrangement er noe høyere, siden du må varme mer vann, må du derfor bruke mer energi til å betale;
3. Men en slik krets forårsaker aldri problemer, og du kan legge inn et stort antall radiatorer inn i det, siden det er mulig å opprettholde en jevn temperatur i det hele tatt;

1. I tillegg til to rørsystemer, gir instruksjonen en felles tilkobling av en radiator krets med et varmt gulv, men disse er to forskjellige enheter som krever sirkulasjon av kjølevæsken ved forskjellige temperaturer.
2. Til tross for denne tilsynelatende uenigheten skjer en slik tilkobling - en treveisventil som arbeider på et diskret system installeres ved inngangen til gulvvarmerøret, og når kretsen varmer opp til ønsket tilstand, aktiveres ventilen og varmtvannet fra tilførselen tilbakestilles til "returstrøm".
3. Prinsippet for en slik forbindelse er godt vist i skjematisk bildet over dette avsnittet.

Sekventielt og parallelt

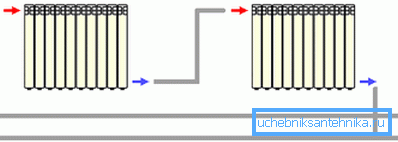

I tillegg kan forbindelsen være seriell og parallell, så seriell tilkobling av radiatorer vises i det øvre bildet.

Denne situasjonen oppstår også i tilfelle når bypasset er blokkert og vann fra en radiator umiddelbart strømmer inn i den andre, omgå tilførsels- og returstrømmen. Men det er ikke nødvendig at sirkulasjonen er diagonalt på tvers av enheten - slik at den kan være en nedre sidekobling ("Leningrad") eller en ensidig sidekobling, poenget er at kjølevæsken straks strømmer fra batteriet til batteriet.

Når tilkoblingen til radiatorer er parallell, er de uavhengige av hverandre, derfor vil vanntemperaturen i dem være jevn, både i den første og den siste enheten.

Men dette er bare mulig i et to-rørsystem, hvor mengden batterier ikke påvirker strømmen av kjølevæske på noen måte. Diagrammet om en slik tilkobling du ser øverst, og den kan være side, bunn eller diagonal.

Diagonal, side og bunn

Den diagonale tilkoblingen til radiatorer betraktes som optimal, siden kjølevæsken sirkulerer i den med størst ensartethet, så når du ser den nominelle effekten i vedlagte dokumenter, fortsetter produsenten av denne typen tilkobling når hele området på enheten brukes lik.

Det antas at tapet av maksimal effekt ikke eksisterer her, og det utstedes til 100%. Det er et annet tilleggsalternativ når du kan optimalisere hele kapasiteten, men dette er litt lavere.

Oppvarmingsapparatet virker noe verre (bare ved 95% av nominell effekt), hvis den er koblet fra siden (på den ene siden eller på begge sider) - her vil varmeområdet bli mer intens på forsyningssiden.

Men med en lavere tilkobling, som også kalles "Leningrad", er den nominelle effektiviteten kun 90%, siden sirkulasjonen hindres av høyt trykk, og det er naturlig at oppvarmingsområdet her er den mest ujevne.

Merk. Før du begynner å beregne effekten til varmeovnerne i leiligheten din eller privathuset, bør du endelig bestemme metoden for tilkobling av radiatorer. Bare i dette tilfellet kan du beregne antall seksjoner mest riktig.

Utvidelseskanal som en varmefordelingsoptimerer

Det er ikke alltid mulig å koble batteriene diagonalt i et autonomt eller sentralisert oppvarmingssystem for å sikre maksimal (100%) varmeutgang, og det er ulike grunner til dette - her både tekniske evner og interiørfunksjoner eller bare den menneskelige faktoren - har du mistet synet eller ikke jeg visste det.

Når det ikke er for mange seksjoner, i alle fall ikke mer enn 8-10 stykker, eller enda færre, så faller temperaturfallet i det totale området av radiatoren ikke, og hvis de er merkbare, så ikke mye. Men hvis antall seksjoner økes, og et slikt behov oppstår ganske ofte, kan temperaturdråper i forskjellige ender av samme enhet nå 10 ° C og enda mer.

Selvfølgelig kan du koble til igjen, det vil si koble enheten til diagonalt, og i så fall vil kjølevæsken bli jevnt fordelt over hele området, men dette er ikke alltid mulig på grunn av de samme tekniske forholdene eller interiørfunksjonene.

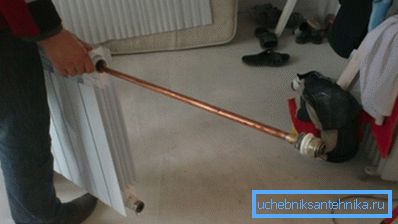

I slike situasjoner er det en form for panacea - det er en kanalutvidelse, som av en eller annen grunn, av en eller annen grunn, er svært vanskelig å finne i våre butikker som selger sanitetsutstyr, men det kan gjøres selvstendig.

For å gjøre dette trenger du et kobberrør med en ytre diameter på 18 mm og en veggtykkelse på minst 1 mm, samt kobberkobling for lodding (adapter til beslaget) med en ytre diameter på 19,5 mm.

Lengden på røret beregnes med tanke på antall seksjoner, så slutten skal nå krysset mellom den siste og nest siste delen - i noen tilfeller blir skjøteledningen til midten av radiatoren, men du kan kutte røret når som helst. Vi vil ikke beskrive loddingsprosessen i alle detaljer, la oss bare si at flussen ikke skal komme inn i røret, det vil si det bør ikke være mye, ettersom en frossen dråpe kan dannes og vannet under sirkulasjonen vil gi støy.

Kanalforlengeren er installert i radiatorens øvre del, men det er selvfølgelig bedre å bruke den sammen med et termisk hode, som du kan stille inn temperaturen du trenger. Men fordelingen av kjølevæsken på området av batteriet vil nå være jevnt.

konklusjon

Du kan også koble radiatorer med egne hender, hvis du selvfølgelig har de nødvendige verktøyene for dette. Men hvis du er nybegynner i denne virksomheten, så ikke glem at dette er ganske ansvarlig - lekkasjen i systemet i varmesesongen er ikke bare et ubehagelig fenomen, men man kan si det utenom det vanlige. Derfor, hvis du ikke stole på din styrke, så er det bedre å invitere en spesialist.
