Utvalg av radiatorer: utvalgskriterier diktert av praksis

Vi vil prøve å fortelle deg hvordan du velger en radiator. Vi gjør en reservasjon om at dette bare vil være en generell oversikt, ikke en spesifikk indikasjon, siden dette er en individuell sak.

Likevel kan du selv bestemme hva du velger, hvis du erstatter funksjonene til de tekniske forholdene til ditt hjem under bestemte kriterier. I tillegg vil det være et spørsmål ikke bare om materialene som varmeapparatene er laget av, men også av kraft og beregning, men et tematisk videoklipp vil konsolidere kunnskapen din.

Radiatorer. utvalg

Merk. Når du velger en radiator for et hus eller en leilighet, må du vurdere flere kriterier. For det første er det arbeidstrykket og det estimerte trykket i systemet, for det andre materialet til fremstilling for kompatibilitet med kjølevæsken, for det tredje sin verdi i forhold til rommets volum og fjerde et estetisk utseende.

Støpejern

Du ser på toppbildet en smertefullt kjent, spesielt til den eldre generasjonen, som klarte å leve i Sovjetunionen, et støpejernsbatteri, hvor produksjonen ikke har stoppet så langt, dessverre, konturene til slike enheter helt rettferdiggjør seg selv. Den største fordelen med en slik enhet kan kalles dens kompatibilitet med noe kjølevæske, og styrken av gråjern gir ikke klager.

I boligbygninger i æra av Khrusjtsjov er det fortsatt radiatorer i noen leiligheter som ble installert under oppførelsen av huset! Dette kan virke utrolig, men dette er sant - mine naboer har ikke reparert oppvarming i 52 år (huset ble bygget i 1963) og i løpet av denne tiden var lekkasjen bare på rør!

Selvfølgelig betyr dette ikke at støpejern skal vare så lenge - det er mange tilfeller der lekkasjer oppstår i 10-20 år, selv om instruksjonene vanligvis garanterer et 30-årig levetid. Men slike feil kan oppstå ikke på grunn av jernens dårlige tilstand, men fra dårlig samling av seksjoner - som regel oppstår ikke selve materialet.

Medfølgende dokumenter angir arbeidstrykk - avhengig av veggtykkelsen kan det være 9-12 atmosfærer, selv om trykkprøven (test) når 14-16 atmosfærer, instrumentene kan være enkeltkanal og tokanal.

Støpejern har en særegen funksjon - det opprettholder varme i lang tid, noe som er veldig praktisk for sentralisert oppvarming, men ikke helt egnet for autonomi, siden det heller ikke er lett å varme en tykk vegg. I tillegg er det i slike deler et meget stort vannforbruk, som igjen må brukes på energiressurser. Vekten på en seksjon, avhengig av størrelsen på enheten, kan være fra 3,5 kg til 7,1 kg.

stål

Stålpanel radiatorer av oppvarming er trolig den laveste prisen på alle lignende enheter, men dette tyder ikke på en designfeil - bare materialet og produksjonen er mye billigere.

Hvis vi snakker om paneler, kan de være ett, to eller tre stykker, men hver består av to profiler, som har stemplede kanaler for væsken og sveises sammen ved rullesveising. Slike deler er sammenkoblet av tilkoblinger, som det ses i det øvre bildet.

Avhengig av hvor mange paneler enheten består av, følger det med flere elementer for å optimalisere luftkonveksjonen.

Forklaringer for bildet:

• 10 - enkelt panel, uten konvektor og kledning;
• 11 - Enkelt rad uten gitter, med konvektor;
• 20 - dobbelt rad, med luft konveks grille, uten konvektor;
• 21 - dobbel rad, konvektive ribber, foringsrør;
• 22 - dobbel rad, to konvektive ribber, foringsrør;
• 30 - tre-rad, konvektiv finfinansiering, sving på toppen;
• 33 - tre-rad, tre konvektive finner; dekke.

Merk. Varmeoverføringseffektiviteten til slike radiatorer, som presenteres øverst, avhenger av evnen til mer eller mindre konvekt luft. Typer nr. 10 og nr. 11 gir kun termisk energi fra veggen, derfor er de de svakeste.

På grunn av billigheten til slike enheter, deres lille størrelse og enkel installasjon, får de preferanse i privat sektor. Arbeidstrykket for enhetene beskrevet ovenfor, avhengig av produsenten, er fra 8 til 10 atmosfærer.

De rørformede enhetene i stål er mye dyrere og mer komplekse i design - de ser veldig ut som støpejern radiatorer som er kjent for mange, men de oppvarmer seg mye raskere, ikke dårligere enn arbeidstrykket - minst 12 atmosfærer og 16 atmosfærer når trykkprøves. Hovedproblemet med slike varmeovner er deres høye kostnader - den innenlandske enheten koster mer enn importert bimetallisk.

aluminium

Den største fordelen med aluminium som metall i dette tilfellet er høy varmeoverføring og lav vekt, men ikke alt er så enkelt - de er laget av legeringer. En av produksjonsmetodene er støpemetoden, hvor 12% silisium er tilsatt - en legering som kalles silumin.

En slik anordning er forsynt med tilstrekkelig tykke vegger, og den er i stand til å motstå et arbeidstrykk fra 6 til 16 atmosfærer.

En annen metode er ekstrudering, det vil si individuelle vertikale deler av enheten er laget ved ekstrudering av aluminium, men likevel er samleren støpt av samme silumin, selv om det i noen tilfeller også produseres ved ekstrudering. Deretter presses alle deler sammen.

Men både støpejern og ekstruderings radiatorer er ikke av særlig høy kvalitet - de kan flyte i leddene og varmen fra dem er ikke jevnt fordelt.

En helt annen linje er anodiserte batterier, for fremstilling av hvilket renset aluminium av høyeste kvalitet er brukt - anodisk oksidasjon er laget i produksjonsprosessen, noe som forandrer metallstrukturen, hvorpå den ikke er redd for korrosjon.

Koblinger brukes til å koble av seksjonene, og forsiden er veldig jevn, og varmeeffekten er jevn og høy. I tillegg er det et svært høyt arbeidstrykk, og avhengig av modifikasjonen, kan det nå 50-70 atmosfærer, men kostnaden for slike ovner er svært høy.

Merk. Aluminiuminnretninger (unntatt anode) bør kun brukes i uavhengige varmesystemer. I tillegg må tilsetningsstoffer til korrosjon tilsettes til kjølevæsken.

bimetall

Umiddelbart bør det sies at det er bimetall og polibimetall som påvirker de tekniske egenskapene til radiatorer. Alle forstår selvsagt at konseptet i seg selv innebærer tilkobling av to metaller på adhesjonsnivået, uten omsmelting.

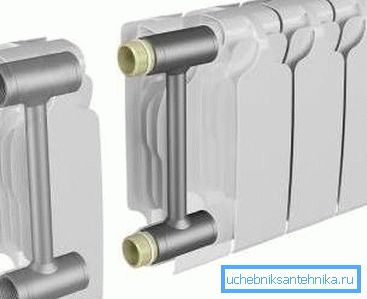

Den sveisede stålkjernen under høyt trykk helles med aluminium - som følge av at kjølevæsken kun kontakter stålet (faren for korrosjon forsvinner), og aluminiumskjorten tjener som en utmerket varmeleder, og skaper i tillegg et godt estetisk utseende.

Også i noen tilfeller kan kjernen være laget av kobber - valg av en radiator for autonome systemer med tilsetning av frostvæske til kjølemiddel-korroderingsstålet. Dette alternativet er den mest optimale løsningen.

I polibimetalliske radiatorer består kjernen av to metaller - stål og aluminium, hvor vertikale kanaler er laget av stål og horisontal - aluminium. Denne kombinasjonen fører til en økning i varmeoverføring, men samtidig vil alkalier i varmt vann (spesielt i sentralisert oppvarming) forårsake aluminiumskorrosjon. I tillegg kan de forskjellige fysiske egenskapene til Al og Fe ved oppvarming føre til kanalforskyvning.

Bimetallvarmere kan være seksjonale eller monolitiske, men de adskiller seg klart i tekniske indikatorer:

Sammenligningstabell

Slike radiatorer er egnet for både autonom og sentral oppvarming, men i sistnevnte tilfelle (spesielt i høyhus) er dette en ekte panacea hvor trykket i systemet noen ganger kan nå 9-12 atmosfærer, i tillegg til vannet blir det ikke rengjort og bærer er forskjellige aktive elementer farlige for ikke-jernholdige metaller.

Strømberegning

• La oss nå se hvordan du beregner ønsket radiatorkraft over gulvområdet hvis takene i den ikke overskrider standardhøyden på 240-260 cm og her for en kvadratmeter i henhold til SNiP 2.04.05-91 * du trenger 100W termisk energi. For eksempel, la oss ta et rom på 3,55.5m, noe som betyr at vi trenger 3,5 * 5,5 * 100 = 1925W eller 1,925kW, og vi må velge en varmeenhet for denne verdien.
• Hvis du velger en panel radiator, må du bare ta hensyn til strømmen og ta en eller to enheter slik at beløpet er minst 2 kW (alltid avrundet), men når det gjelder seksjoner, trenger du bare å beregne sin totale kraft. Ta for eksempel bimetall, hvor den gjennomsnittlige effektdelen når 170W eller 0,17kW, og beregne antall stykker for samme område. 1,925 / 0,17? 11,35, da trenger du 12 seksjoner.
• Og hvordan man velger en radiator, hvis et rom med høye tak - her, ifølge samme SNiP, er normen 41W / m³. Ta et rom med samme område, men med 3m tak, betyr det at den nødvendige kraften vil være 3,5 * 5,5 * 3 * 41 = 2367,25W, deretter 2367,25 / 170? 13,9, noe som betyr at du trenger 14 seksjoner som kan monteres i en eller to enheter.

konklusjon

Hvis du ønsker å installere oppvarming i huset med egne hender, bør du alltid ta hensyn til varmetapet som oppstår med et stort antall vinduer, fra utkast, med hyppig ventilasjon og så videre når du velger og beregner kraften til radiatorer. Derfor, avhengig av muligheten for varmetap, må du alltid legge til den mottatte effekten 100-200W eller bare en del. Lykke til!
