Utvalg og legging av rør til gulvvarme: egenskaper ved

Moderne analytikere forutser en økning i elektrisitetstariffer i nær fremtid. Så vil prisen øke ikke bare for bruk av elektriske apparater, men også for oppvarming av rom. I forbindelse med slike spådommer blir søket etter den mest kostnadseffektive metoden for oppvarming av hjemmet stadig viktigere.

I tillegg til billighet, vil jeg også at dette systemet ikke skal gå utover den estetiske appellen, samtidig som den beholder den vanlige komforten i et hjem. En av de vanligste løsningene som oppfyller disse kravene, er enheten i huset "varme gulv". Vanntypen av polypropylenmaterialer har vist seg å være det mest kostnadseffektive utstyret til oppvarming.

Funksjoner av en annen type systemer

Fordelene ved å installere et "varmt gulv" system kan verdsettes av alle som i det minste er litt kjent med grunnleggende fysikk.

I dag, avhengig av typen kjølevæske, er det to typer liknende konstruksjoner:

1. vann;
2. Electric.

Vær oppmerksom på! Operasjonsprinsippet i det første og det andre tilfellet er svært likt. Under overflaten av gulvet holdes rør eller spesialkabler som vil varme det, og fra den oppvarmede overflaten vil den varme luften stige til taket.

Vanligvis er denne typen konstruksjon installert på kjøkkenet eller på badet, og keramiske fliser er installert i dem for gulvbelegg, på grunn av sine gode varmeledningsevner parametere. Selvfølgelig er det varme gulvet ikke vanskelig å utstyre i noe annet rom, men avhengig av hvilken type gulv som er valgt, vil effektiviteten i arbeidet også reduseres.

For å gjøre installasjonen eller valget av rør til et slikt system med egne hender, må du ha minst et minimum av kunnskap om sine tekniske egenskaper.

Vær oppmerksom på! Produsenter nevner ofte alle fordelene ved det foreslåtte produktet, holder seg tydelig om sine mangler, men for å gjøre det riktige valget, må du gjøre deg kjent med hele bildet av parametrene, særlig siden prisen på et slikt system er ganske høyt.

De viktigste parameterne til vanngulvet

Røret som brukes til å lage "varme gulv" er miljøsikkert og økonomisk, men for å legge til legging er det nødvendig med ekstra utstyr og forberedende byggverk som kan øke kostnadene betydelig (les også artikkelen Stålrektangulære rør - teknisk informasjon og regulatorisk krav).

Legge rør tykkere gulvet med ca 10-15 cm. Du vil også bruke litt tid på å teste og starte. Men i alle fall, få oppvarming, som etter mengden strøm forbrukes vil være mye mer økonomisk.

fordeler

Fordelene ved slike strukturer inkluderer:

• Enhetlig oppvarming av hele overflaten, selv om du ved å velge et rør for gulvvarme stopper ved kobberet;
• Full maskering enheter;
• Evnen til lav kostnad for å produsere oppvarming av store områder;
• Kredsløpet er ikke forbundet med ulike typer helsefarlig stråling;
• Installasjonskostnader er engangs i naturen på grunn av mangel på behov for å opprettholde systemet;
• Ingen vedlikeholdskostnader.

mangler

I tillegg til fordelene har slike systemer ulemper:

• Behovet for å kjøpe en vannpumpe;
• Kompleksiteten i installasjonsprosessen ved bruk av polypropylenrør;
• Problemer med nedgang i trykk i oppvarmingstårnet;
• Vanskeligheter ved å detektere kretslekkasjer etter endelig installasjonsarbeid.

Installasjon av et vanngulv

I et vannvarmesystem av denne typen er hovedvarmeelementet en termisk isolert betongplate. På innsiden av denne platen er innebygde rør av konstruksjon, hvorved det varme kjølevæsken sirkulerer.

Kort instruksjon for installasjon av slike systemer består av følgende trinn:

1. En ideell flat sement-sand screed er opprettet på gulvet;
2. På veggen langs veggen legges varmeisolasjonsgulv med en film av aluminium, som forhindrer varmetap;
3. Ved hjelp av spesialtilpassede festemidler legges røret på det termoelektriske underlaget i henhold til hvordan det er fastsatt av gulvvarmerørens utformingsskjema;
4. Den opprettede konturen er fylt med sement;
5. På den tørkede sement gulv legges.

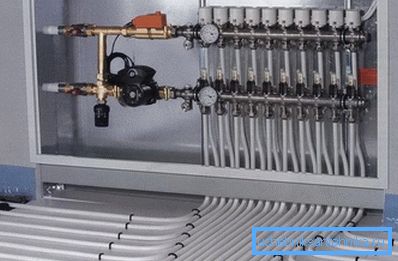

Vær oppmerksom på! For at det opprettede systemet skal fungere riktig, er det nødvendig å kjøpe og installere utstyr som styrer strømmen av kjølevæske inn i røret.

Hvordan velge et rør

For å lage slike systemer, bruk følgende typer rør:

• polybuten;
• stål;
• metall og plast;
• kobber;
• Polypropylen.

Normativ dokumentasjon forbyr bruken av svarte metallmaterialer for opprettelsen av slike systemer, siden suturprodukter kan ikke vegges i vegger og gulv.

Høye krav til rør er påført på grunn av at etter at konstruksjonen er hellet med betong, og eventuelle skader vil måtte knekke sementen. For å lage et "varmt gulv" brukes spesialiserte materialer, og ikke de rørene som brukes til installasjon av varmt og kaldt vann.

Council. Det mest passende er materialer med en diameter på 16 til 18 mm. Hvis du velger slike produkter, kan du øke gulvets tykkelse litt, og for tilstrekkelig hydraulikk trenger du ikke kjøpe ekstra utstyr.

Materialer skal ha følgende parametere:

• Oksygen diffusjonsobstruksjon;
• Koeffisienten av lineær ekspansjon på 0,025 Mm / mK eller mindre;
• Termisk ledningsevne - 0,43 W / mK.

Vær oppmerksom på! For å skape et system i ett rom, er det nødvendig å kjøpe en hel del, hvor driftsperioden skal være lik levetiden til selve bygningen.

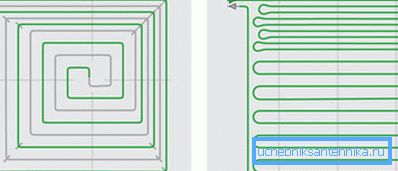

Legge rør til denne typen oppvarming kan utføres ved hjelp av følgende metoder:

1. Spiral eller snegl;
2. sikksakk;
3. Begge metoder.

Når du legger på forskjellige måter, vil kostnadene være like, men effektiviteten til slike systemer vil være forskjellig.

Vær oppmerksom på! Rørforbruk på et varmt gulv er direkte avhengig ikke bare på rommet, men også på overflaten.

Spiral styling

I dette tilfellet skifter rør med forskjellige typer strømmer hverandre - det varme røret ligger ved siden av den kaldere delen av konturen.

Denne form for legging gir den mest jevne fordeling av varme. I leiligheter brukes det vanligvis.

Council. Sneglen er ikke egnet for rommet, hvor gulvet har en skråning.

Zigzag legging

I denne metoden for legging bør være forberedt på det faktum at gulvet blir varmere på ytterveggen, og overvinne avstanden, vil det bli avkjølt dypt inn i rommet. For å sikre en ensartet oppvarming, vil det være nødvendig å kjøpe flere pumper, noe som gir større kjølevirkningshastighet.

Røravstand

Avstanden mellom rørene i gulvvarmen, også referert til som stigningen på rørene i gulvvarmen, beregnes avhengig av formålet med rommet. Jo mindre rørhøyde når du legger et varmt gulv, desto mer vil overflaten varme opp.

I dette tilfellet er varmen fordelt over radius, og derfor, for den mest effektive oppvarming, bør det tas hensyn til at disse radiene ikke overlapper.

Council. Legging bør gjøres på torget merkene som er tilstede på isolatoren.

Noen funksjoner i designet

Faktisk er prosessen med å designe slike varmestrukturer ikke så enkel.

For å kunne beregne røret riktig på det varme gulvet, må du vurdere en rekke faktorer, for eksempel:

1. Ønsket temperatur;
2. Formålet med rommet;
3. Parametrene til materialene som brukes, etc.

Vær oppmerksom på! Utformingen av slike systemer er laget i dag ved hjelp av spesialiserte dataprogrammer. Ved hjelp av denne programvaren kan du bestemme ikke bare mengden materialer og utstyr, men også hva som vil være maksimal rørlengde for et oppvarmet gulv.

Installasjonskrav

Arbeidet med installasjon av et "varmt gulv" er først mulig etter at det nødvendige forberedende arbeidet er ferdigstilt. Tykkelsen på det opprettede gulvet vil være ca 10-13 cm.

Derfor er det nødvendig å oppfylle kravet i nærvær av minst 70 mm under denne konstruksjonen. Ellers bør tykkelsen på oppvarmet gulv økes.

Hvis installasjonen av varmekretsen utføres på badet, vil designet tvinge til å heve gulvet i dette rommet til et høyere nivå. Hvis du ikke tar hensyn til dette, vil det i tilfelle av en nødsituasjon strømme fra dette rommet inn i rommene.

Hvis gulvet i rommet ligger ved siden av bakken, bør det sikres at det er godt vanntett. Hvis bitumen ble brukt til vanntetting, bør et underlag av polyetylen eller papp settes under termisk isolator.

Sement-sandblandingen skal ha en perfekt flat overflate. Tillatbar ujevnhet er bare 1 cm.

På steder der høydeforskjeller er tilstede, kan røret oppnå en buet form, noe som bidrar til dannelsen av en luftslange i systemet, som forhindrer sirkulasjon av kjølevæsken.

Som konklusjon

Etter å ha tatt et valg til fordel for en gulvvarme av vanntype, garanterer du hjemmets varme og komfort. I tillegg vil miljøvennlig design ikke ha en skadelig effekt på helsen din og helsen til husholdningen din (se også artikkelen Vann og gassrør og dens funksjoner).

Og videoen i denne artikkelen vil avsløre deg enda mer hemmeligheter med installasjon av denne typen varmekrets og finesser ved valg av rør.
