Utvidelsestank for oppvarming: det som trengs, hvordan man

Det direkte formål med ekspansjonstanken er å ta over vann, som dannes som et resultat av oppvarming av dette kjølevæsken. Faktum er at vannmolekylene i den varme tilstanden utvider litt, og hvis det ikke var en slik mottaksenhet, ville fuktigheten ha funnet det svakeste punktet på linjen og ville ha flommet på dette punktet.

I tillegg utfører enheten også en annen funksjon - etter at kjølevæsken er avkjølt, synes det å "gi" til systemet den manglende mengde væske.

Dette elementet er faktisk en vanlig beholder som installeres over hele varmeledningen. Men selvfølgelig er det nyanser her. Vi vil forstå alt konsekvent og i detalj.

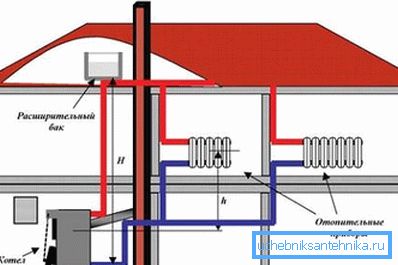

Den enkleste versjonen av "expander" for oppvarming uten tvungen sirkulasjon

Slike oppvarming består vanligvis av tre elementer - en kjele, radiatorer eller bare rør, samt en tank. Det er ingen pumper her - kjølevæsken beveger seg langs linjen på en naturlig måte.

I dette tilfellet installeres ekspansjonstanken av det åpne varmesystemet på loftet - det er vanligvis laget selvstendig. Fra hva spesifikt kan vi gjøre kapasiteten i tabellen nedenfor.

Generelt viser det seg at både for håndverkskonstruksjoner - begge er gode, må du bare se på hva det er lettere for deg å få og montere.

Vær oppmerksom på to viktige punkter! For det første skal tankene som sitter på loftet isoleres slik at vannet i dem ikke fryser. Og for det andre er det svært viktig å forhindre fordampning av vann - enten et tett lokk eller vanlig solsikkeolje vil hjelpe her.

I sistnevnte tilfelle helles litt olje i beholderen - den danner et lag av "film" på overflaten av vannet, og dette laget forhindrer fuktighet i å fordampe. Slik er trikset.

Når det gjelder isolasjon, er det veldig enkelt å utføre denne operasjonen - det er nok å pakke boksen med gamle jakker, jerseys, etc.

I prinsippet er slike hjemmelagde design ganske praktiske - som tiden har vist, har de tjent i flere tiår i år uten noen spesielle problemer.

Vi vil forstå hvordan de er installert.

Installasjon av "håndverk" cisterner

Ordningen med arbeid er vanligvis som følger:

1. Fra et hvilket som helst punkt i systemet stiger et vertikalt rør.
2. På riktig sted overlappe boret hull for passasje av røret.
3. Motorveien er "passert gjennom" overlappingen.
4. I bunnen av tanken er et hull med samme diameter som røret.
5. Røret settes inn i bunnen av boksen og så er tilkoblingen forseglet. Dette gjøres ved sveising (hvis tanken er laget av stål) eller med vanlige nøtter, hvis en kan av aluminium eller plast, for eksempel. I sistnevnte tilfelle, på slutten av linjen må du kutte rørtråden med en manuell dør.

Som du kan se er det ikke noe vanskelig i slikt arbeid.

Tips: Hvis du lager en stålutvidelsestank av varmesystemet med egne hender, så prøv å organisere alt slik at det inneholder så få sveiser, hjørner, etc. som mulig. Faktum er at disse områdene er mest utsatt for lekkasjer.

La oss nå snakke om fabrikkprodukter med et helt annet handlingsprinsipp.

Lukkede ekspansjonstanker

Slike beholdere er konstruert for innendørs installasjon. De kan settes i kjøkken, bad, korridorer, etc. Det viktigste som er viktig å forstå er at disse produktene drives i systemer med ekstra sirkulasjonspumper.

I tillegg må du vite at det ikke er et fast tomrom i en lukket cistern, men en spesiell membran (vanligvis den er laget av gummi).

Membranen her er nødvendig for to formål:

1. For å opprette ønsket trykk, under påvirkning av hvilket vann vil strømme tilbake i systemet.
2. For å kunne utjevne kraften i vannhammeren.

Hvis mer, så er "verkene" veldig enkle:

• Gummi pære brukes til å samle overflødig vann.
• Gass eller luft pumpes mellom membranets vegger og selve tanken. - Det viser seg at det skaper trykkstyrke, som virker på pæren.
• Luft pumpes gjennom brystvorten ved hjelp av en vanlig sykkel eller motorpumpe..
• Membranen er ganske fleksibel, og under "inngangen" av vann strekker seg gradvis.. Dette gjør at du kan ta hydrauliske støt, i stedet for å lede dem til metallveggene.
• Hydraulikken laster seg selv, dråper forekommer ganske ofte i systemene der pumpene opererer - Det er disse enhetene som er kildene, årsaken til slagene, siden de pleier å slå på og endre strømmen av vannstrømmen.

Når det gjelder selve tanken, er instruksjonen for produksjonen på fabrikken slik at den vanligvis har i de midterste forbindelsesleddene rundt hele aksen. Nøyaktig disse sømmer og er redd for vannhammer.

I prinsippet er designen her ganske gjennomtenkt og trygt.

1. Ved å finne vannet inne i pæren, og ikke inne i metallskallet, viser det seg at det ikke er kontakt med vann med luft, som beskytter alle stålflater av systemet som helhet fra oksidasjon. Selvfølgelig skjer prosessen fortsatt, men i det minste ikke så intens som i tilfelle av utvidetanker av åpen type.
2. Tankene er svært kompakte når det gjelder størrelse - dette gjør at du kan montere dem på nesten hvilket som helst tidspunkt uten å miste verdifull plass.
3. Membranen er så forseglet at hovedproblemet med åpen type produkter blir umulig - fordamping av fuktighet.

Vær oppmerksom på at i de lukkede produktene er det visse ulemper. Spesielt vedrører de direkte til membranen. Faktum er at gummi har en tendens til å være dekket med mikrokaster over tid, noe som fører til tap av lufttrykk og vanninngang i selve tankens rom.

Tips: Ikke kjøp produkter med tvilsom opprinnelse og de som er mistenkelig lave. Bruk produkter av kjente merkevarer, og så varer produktet så lenge som mulig og uten problemer.

Og før du vurderer hvordan du installerer en så bred tank av varmesystemet med egne hender, la oss ta kontakt med et annet viktig punkt.

Hva er volumet av tanksettet

Faktisk er det en omtrentlig regel - du trenger bare å legge til 15% til det eksisterende volumet av vann og gjøre kapasiteten til den tilsvarende forskyvningen.

Denne tilnærmingen er imidlertid for omtrentlig - det er bedre å bruke en spesiell formel, takket være at systemet vil være like effektivt, trygt og økonomisk som mulig.

Formelen her er: V = E x C / (1 - Pmin / Pmax) / Kzap

La oss undersøke det i detalj:

• C er den totale mengden av kjølevæsken i systemet.

Vær oppmerksom på at ikke bare volumet av rør og radiatorer, men også mengden varmebærer som er i kjelen, tas i betraktning.

• E - her har vi erstattet figuren av ekspansjonskoeffisienten av vann under påvirkning av varme. Eller hvis frostvæske brukes i systemet i stedet for vann, så tar vi parametrene for koeffisienten. I dette tilfellet er det nødvendig å ta hensyn til den maksimalt tillatte temperaturen som kjelen kan varme kjølevæsken på.
• Pmin er antall atmosfærer av innledende trykk i ekspansjonstanken.
• Pmax er følgelig indikatoren for det maksimalt tillatte trykk som sikkerhetsventilen er satt til.
• KSAP er en koeffisient, en indikator for fylling av ekspansjonstanken.

Utfør enkle matematiske operasjoner, og vi oppnår optimal forskyvning.

Nå, nå kan du gå direkte til gjennomgang av prinsippet om installasjonskapasitet.

Installasjon av lukkede enheter

Det er verdt å merke seg at montering av et slikt element ikke er spesielt vanskelig, fordi det ikke trenger komplekse verktøy, hvor prisen er høy.

Faktisk trenger du et standard "sett" av rørleggerarbeid:

1. trinn og gassnøkkel;
2. justerbar skiftenøkkel;
3. silikon, slep.

Og samme arbeidsordre er noe slikt:

1. Vi fester tanken på veggplanet ved hjelp av braketter eller klemmer.

Vær oppmerksom på! Selv om tanken din er liten og ikke veier for mye, er det fortsatt bedre å være trygg og kontrollere bæreevnen til veggen på stedet der du skal henge den. Faktum er at det er mulig vibrasjon på grunn av hydrauliske støt og strømningsdråper. Og hvis tanken vibrerer og samtidig henger på gips, er det sannsynlig at det før eller senere vil falle.

1. Hvis kapasiteten er stor og den passer til mer enn 30 liter, bør den ikke monteres på veggen, men monteres på gulvet - på beina.

1. Vi bringer røret til tanken og kobler alt sammen ved hjelp av nøtter eller spesialtilpasningsadaptere.

1. Vi pumper luft inn i tanken.
2. Kjør vann inn i systemet.

Samtidig er det nødvendig å kontrollere nivået på vanntrykk - faktum er at hvis det er overdrevet, vil membranen bare briste.

I prinsippet er dette en fikserbar sak, men bare hvis du kjøpte et produkt med en utskiftbar gummi "pære". Den pressede membranen kan ikke byttes ut - det vil være nødvendig å ta vare på å skifte hele tanken.

Hvis vi snakker om hvilken membran som er bedre å skaffe seg, så er det ingen universell anbefaling. De pressede "pærene" er praktisk talt ikke revet, men hvis noe skjer, må du endre hele elementet. Og det andre alternativet - bryter oftere, men da endres det lett og billig.

Så velg deg. Dette avslutter vår artikkel.

konklusjon

Vi har ganske dypt funnet ut hva som er ekspansjonstanker, hva de er for, hva er og hvordan de er montert. Jeg vil gjerne tro at slik informasjon vil være nyttig for deg i praksis, og du vil kunne planlegge det mest effektive oppvarmingssystemet hjemme. Forresten, kan du finne mer nyttig informasjon om emnet - i videoen som er lagt opp i artikkelen.
