Vakuum radiatorer: enhet og operasjonsprinsipp, valgfri

For å øke effektiviteten til varmeapparater begynte produsenter i tillegg til tradisjonelt jern og stål å bruke kobber og aluminium i produksjon av radiatorer. Senere kom ideen om å skape et vakuumbatteri - på grunn av at den smarte utformingen av en slik varmeapparat øyeblikkelig bør varme opp, og dens kraft kan overstige de beste bimetalliske motstykkene. Samtidig kan den være både mobil (det er nok å koble til elektriske vakuumradiatorer) og gjennomstrømming (det er koblet til varmesystemet).

Enhet og prinsipp for drift

Hovedforskjellen mellom en gjennomstrømningsvakuum radiator og en konvensjonell radiator er at kjølevæsken i den bare beveger seg gjennom bunnen (røret passerer gjennom bunnen av varmeren). I en klassisk støpejern radiator, er vannet vanligvis levert fra oven og passerer gjennom alle seksjoner, oppvarming av metallet.

I vakuuminnretninger for oppvarming av overflaten, brukes et litt annet prinsipp:

• oppvarming rør med varmt vann varmer opp til å koke væsken pumpet inn i radiatoren på fabrikken;
• så fordampes denne væsken og stiger til toppen av seksjonene;
• det kjøler og kondenserer på den indre overflaten av veggene. Væsken under tyngdekraftsvirkningen beveger seg til bunnen og syklusen gjentas.

Bruken av vanlig vann vil føre til økt energiforbruk for dens fordampning, derfor bruker slike batterier en spesiell lyskoking væske. Som regel brukes litiumbromvæske for å redusere energien som kreves for fordamping, luft blir pumpet ut av batteriet. På grunn av dette reduseres kokpunktet til 35?

Vær oppmerksom på! Lithiumbromidvæske kan ikke kalles gunstig for helse, derfor, når en radiator lekker, bør operasjonen stoppes umiddelbart.

Det beskrevne prinsipp for drift av vakuumvarme radiatorer brukes i alle uten unntak oppvarmingsanordninger av denne typen. Bare væskens sammensetning, arbeidstemperaturene (avhengig av væskens sammensetning) og utseendet på anordningen kan endres.

Fordeler og ulemper

Teoretisk beskrevet konstruksjon er uten alvorlige feil.

Fordelene ved produsenter inkluderer vanligvis:

• høy varmesats (vanligvis i sekunder);
• garantert fravær av flytrafikk - de har rett og slett ikke noe sted å danne, fordi kjølevæsken passerer gjennom 1 rør;

• mengden kjølevæske i varmesystemet bør ikke være for stort. 10-15 liter er nok, da kjelen ikke virker hele tiden, vil den bruke mindre energi til oppvarming av vann;
• produsenter hevder også at vakuumradiatorer har økt varmeoverføring sammenlignet med konvensjonelle radiatorer (dette vil bli diskutert videre);

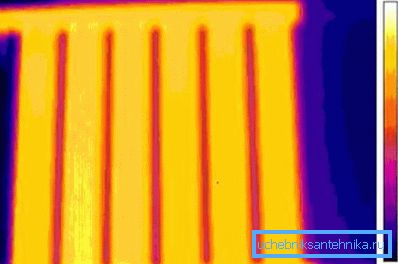

• uniform oppvarming;

• lav hydraulisk motstand.

Blant manglene kan noteres:

• høy pris, prisen er flere ganger høyere enn kostnaden for konvensjonelle radiatorer;

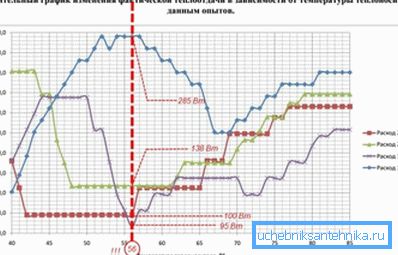

• Effektiviteten til enheter av denne typen er sterkt avhengig av temperaturregimet. For eksempel når kjølevannets temperatur stiger over den anbefalte verdien, går den kokende væsken helt inn i gassformen, på grunn av hvilken varmeoverføringen fra radiatoren faller ti ganger. Varmt vann passerer bare gjennom røret og varmen overføres ikke gjennom det til veggene på batteriet.

Vær oppmerksom på! For et sentralvarmesystem må vakuumbatterier velges med hensyn til nøyaktig hva tilførselstemperaturen er.

Mer om vakuumvarmere

Til tross for at produsenter sier et solidt sett med fordeler sammenlignet med konvensjonelle batterier, er vakuumanaloger ennå ikke så utbredt. Blant de viktigste årsakene til dette kan identifiseres ikke bare høye kostnader, men også mangelen på meningsfull statistikk om deres bruk.

Hvorvidt løfter om produsenter samsvarer med virkeligheten

Produsenten av et hvilket som helst produkt søker å understreke fordelene ved sitt produkt og beskjeder seg svakt om svakhetene. Når det gjelder vakuumradiatorer, er historien den samme; hele spørsmålet er hvor langt virkeligheten er fra teori og reklameblad.

Vi kan skille slike egenskaper av vakuumbatterier, som selgerne er stille om:

• Batteriet er bare et mellomprodukt, hvis rolle bare er å overføre energi fra kjelen til huset. Derfor kan varmeoverføring ikke øke bare fordi luft pumpes ut av det og fylt med kokende væske, batteriet er ikke en strømgenerator, og produserer ikke noe av seg selv;

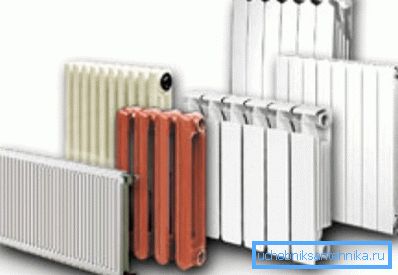

• vakuum radiatorer varme opp mye raskere enn tykke støpejern batterier. Bare det gir ikke mye mening, det tar fortsatt mer enn en time å varme opp standardrommet. Så seieren om et par minutter er helt ubetydelig;

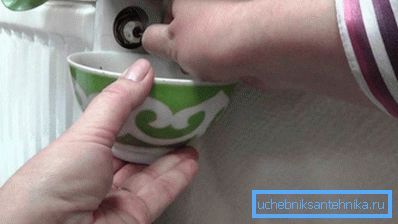

• sant og komplett fravær av flytrafikk. Men i konvensjonelle batterier har dette lenge opphørt å være et problem. Det er nok bare å installere Mayevsky-ventilen på toppen av varmeren, og overskuddsluften kan dreneres uavhengig.

Vær oppmerksom på! For å gjøre dette, må du også sørge for riktig helling av radiatoren under installasjonen. Han lener seg litt slik at hele luften samles i den øvre delen, på kranen.

• Korrosjon og tilstopping av vakuumvarmeren er også umulig - årsaken ligger i det faktum at kjølevæsken ikke sirkulerer gjennom batteriseksjonene selv;
• Det kan oppstå problemer i autonome varmesystemer med naturlig sirkulasjon. Faktum er at i kjølevæsken beveger seg på grunn av forskjellen i høyden mellom kjelen og selve batteriet. Sammenlignet med et konvensjonelt oppvarmingssystem, vil høydedifferansen være mindre av høyden på batteriet, men trykket i røret vil også redusere;

• Som for hydraulisk motstand, er den veldig liten, men for eieren av huset er denne parameteren absolutt ikke viktig. Denne indikatoren har en signifikant effekt bare for selskaper som er involvert i å betjene varmeanlegg;
• Vakuum radiatorer i det autonome varmesystemet krever lite vann i systemet, men kjelen må slås på oftere for å opprettholde en konstant temperatur. Så denne parameteren kan heller ikke kalles den ubestridelige fordelen av vakuuminnretninger over konvensjonelle. I tillegg koster moderne radiatorer også en relativt liten mengde vann;

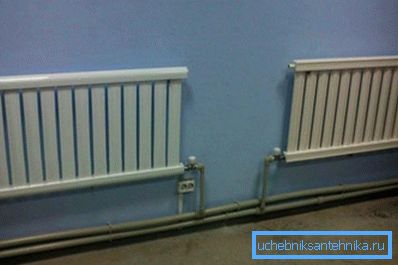

• Beskrivelsen sier vanligvis at radiatoren fungerer selv ved lavt kjølevannstemperatur, dette er sant, men varmeoverføringen er også lav. Derfor, for å oppnå en behagelig temperatur i et hus med et lavtemperaturvarmesystem, er det nødvendig å øke varmeoverføringsområdet (det vil si bare å kjøpe et større antall dyre varmeovner);

• Det skal også huskes at væsken i batteriet er langt fra ufarlig. Og hvis en lekkasje av et konvensjonelt batteri truer bare en liten skade på eiendom, vil en lekkasje av litiumbromidvæske og dens fordamping påvirke helsen til beboerne.

Subtiliteter av valg

Gitt alle de beskrevne funksjonene ved drift av vakuumradiatorer, er det vanskelig å anbefale dem til kjøp. Og poenget her er i høy pris, effektiviteten er ikke mye høyere enn for de samme bimetalliske ovner, og du kan få mange problemer.

Men hvis det ikke er noen problemer med økonomi, så er det mulig å kjøpe et slikt batteri, du trenger bare å gjøre det riktige valget.

Utvalgsinstruksjonene er som følger:

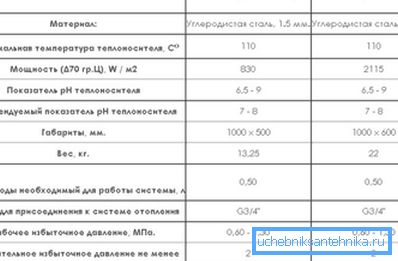

• Først må du gjøre deg kjent med temperaturen på enheten. hvis den er konstruert for en kjølevæsketemperatur på 110-120 ° C, og det er planlagt å installere det i en vanlig byleilighet, da kan du glemme den deklarerte ytelsen;

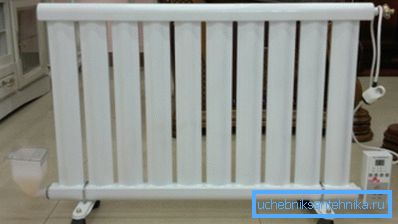

• Vær så oppmerksom på utseendet, spesielt kvaliteten på maleriet. Malingen bør ikke gnides med en negl, brukes jevnt på metalloverflaten, og bør ikke ha noen flekker og strømmer. Dårlig kvalitetskvalitet tyder på at denne radiatoren sannsynligvis vil være av dårlig kvalitet;

• væsken innsiden bør ikke være for mye. Det er nok bare å vippe batteriet og lytte - lyset rustling betyr at alt er i orden, tyder på at det er mye væske;
• sveiser skal være klare, glatte, uten sagging.

Hjemmelaget vakuumvarmer

Det er virkelig mulig å lage en vakuum radiator med egne hender. Alt som trengs for dette er et gammelt vanlig batteri og en flyktig væske. Det er uønsket å bruke vann, da effektiviteten til ovnen vil redusere.

Samlingen utføres i følgende rekkefølge:

• et rør med en varmebærer vil passere gjennom den nedre kanalen, slik at pluggen fjernes ved bunnen av røret, røret settes inn, leddene er forseglet;

• I den øvre delen av radiatoren trenger du et hull for å fylle det med kokende væske. Alkohol kan isoleres fra de tilgjengelige analogene av litiumbromidblandingen, det fordampes ganske enkelt og er ufarlig for mennesker;

Vær oppmerksom på! Opp til stoppet er det ikke nødvendig å fylle batteriet, det er nok at væsken dekker røret med kjølevæsken.

• Deretter er den vanskeligste delen luftpumping. Uten kompressor vil dette ikke fungere;
• Du må også selv kalibrere enheten for å identifisere de optimale driftsmodusene. Du kan øke temperaturen på kjølevæsken med 5-10? С og måle overflatetemperaturen på batteriet for hver ny verdi.

I stedet for et strømningsrør kan et varmeelement med termostat settes inn. I dette tilfellet får vi en universell enhet som kan brukes som et tillegg til konvensjonell oppvarming.

Oppsummering

Vakuumvarme radiatorer er en interessant idé som krever seriøs forskning. Så langt kan effektiviteten til slike ovner bare bedømmes av vurderinger av sjeldne eiere, men av reklameproduksjon. I fremtiden, med mindre kostnad, kan de betraktes som analoge med konvensjonelle radiatorer.

Videoen i denne artikkelen viser prinsippet om drift av slike varmeapparater.
