Vannkonvektorer oppvarmer - varme uten forsinkelse

02-08-2018
Varme

Å bruke vann som kjølevæske er en kostnadseffektiv idé. Iblant, i stedet for de vanlige batteriene, installeres vannvarmere i leilighetene. Slike fordeler som: sikkerhet, kompaktitet, eksklusivt design bidrar bare til den voksende populariteten til konvektorer.

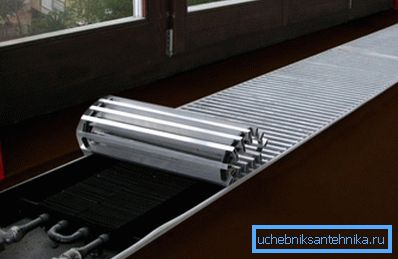

Gulvkonvektor er helt usynlig.

Design funksjoner

Utvendig er enheten en rektangulær solid kropp av, dekket med et rutenett. Gulvversjonen ligner en liten benk, det veggmonterte panelet har en liten tykkelse, og de innebygde kan kun ses gjennom grillen.

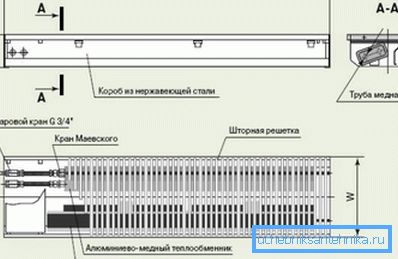

Konvektor krets

Det klassiske huset er laget av rustfritt stål. Men gitt designens egenskaper i rommet og kundens ønsker, kan kroppen være laget av tre, marmorflis eller MDF-paneler.

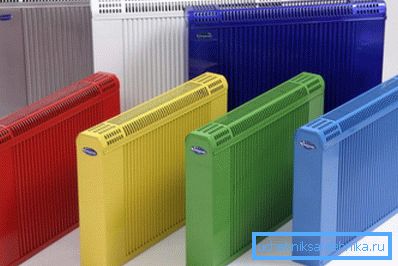

Farge utvalg av konvektordeksler

Ascetic utenfor, inne i konvektoren av vannoppvarming er mer komplisert. Deres "hjerte" anses å være en varmeveksler, som er et flatt kobber eller et rør i form av en spole. På den vinkelrett på metoden for tette passform lameller er festet.

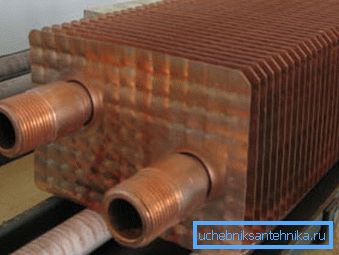

Perfekte

Plassen for forbindelsen med røret bør utelukke de minste hullene som reduserer varmeoverføringen. Kobber brukes oftest til fremstilling av plater, det kan variere stål og aluminium, det viktigste er at termisk ledningsevne ligger i en høyde.

Vær oppmerksom på! Gitt den konstante kontakten med vann, må dette elementet også være motstandsdyktig mot korrosjon. Så ikke-jernholdige metaller er å foretrekke.

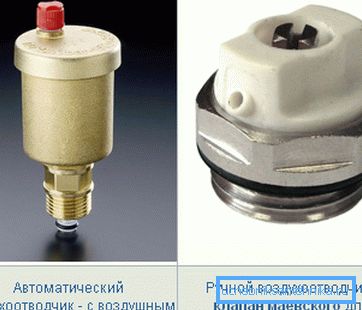

Tilkobling til stigrøret eller den sentrale rørledningen utføres ved hjelp av spesielle innløp med en tråd innvendig, som er plassert på enden av enheten eller på siden. Kraner, ventiler eller manuelle / automatiske ventiler installeres på moderne varmevannskonvektorer for å slippe ut overflødig luft, noe som forringer varmeoverføringen.

Disse

Hvis en elektronisk termostat / termostat er inkludert i pakken, vil den overvåke arbeidsrytmen til enheten. Oppvarmingsprosessen stopper regelmessig når innstilt temperatur er nådd og begynner igjen når luften avkjøles.

Termostatenhet

For å øke luftcirkulasjonen brukes en vifte, som allerede er innebygd, eller den må kjøpes. Dette nyttige tillegget (1-2 stykker) finnes kun i gulvvarme-konvektorvarmere for oppvarming.

Hvordan konveksjon bidrar til å holde seg varm

I motsetning til vanlige batterier, som varmes opp luften ved å utstråle varme fra overflatene, virker varmtvannsberedere annerledes. De blander luftmassene, erstatter varm luft med kulde og skaper en hyggelig atmosfære. Det føles ikke tørrheten og den spesielle ubehagelige lukten av brent støv.

Varmtvann fra varmesystemet kommer inn i varmeveksleren og oppvarmer platene. Gitt varmeledningsevnen av det anvendte materialet, som nevnt ovenfor, oppvarmer delene seg veldig raskt. Gjennom hullene i gitteret stiger de varme massene fritt, fordrives av kalde masser.

Den innebygde viften stimulerer denne prosessen, og etter noen minutter kan du allerede føle resultatet. Samtidig øker effektiviteten til 95%, noe som gjør det hensiktsmessig å bruke vannkonvektorer i romslige rom med stort vindu og døråpninger.

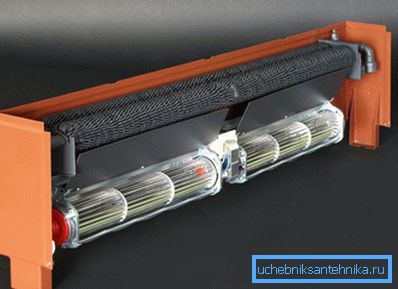

Tangentiell type fan

I samsvar med kravene i GOST 20849-94 må vannvarmekonvektorer ha den første viktige funksjonen - tetthet og holdbarhet, som kontrolleres med et testvanntrykk på 1,5 MPa. Varmeelementene og huset må være belagt med en anti-korrosjon, varmebestandig sammensetning.

Vannkonvektoroppvarming er blant annet relativt billig, gitt den voksende populariteten. Installasjon av spesialister av vegg-, gulv- eller sokkelkonstruksjon koster deg nesten dobbelt billigere enn den interne. Denne prisen er begrunnet av kompleksiteten av det foreløpige arbeidet på enhetens nisje i det hevede gulvet.

Kort beskrivelse av typiske konvektorer

Deres tekniske egenskaper er viktige for vannvarmere, det er på grunnlag av at en bestemt varmemodell er valgt.

Egenskapene til de mest typiske konvektorer er innenfor følgende grenser:

  • Maksimum tillatt trykk under drift er 16 bar;
  • trykk testing - 25 atm;
  • vanntemperaturen kan nå 130 ° C;
  • maksimal tilfelle oppvarming er 60 ° C;
  • varmeveksleren kan være 4 eller 6 rad;
  • volumet av vann i varmeveksleren er 0,7-0,9 l;
  • gjennomstrømning per time fra 90 til 170 liter;
  • kraft fra 100 til 200 kW;
  • vekten varierer fra 14 til 21 kg.

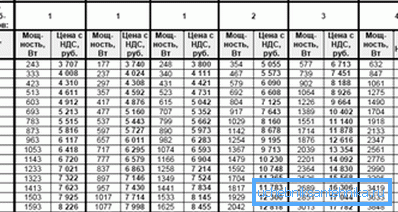

Egenskaper for en rekke konvektorer

Monteringsarbeid

Installasjonsanvisninger for varmtvannsberedere er enkle og består av tilkobling til et oppvarmingsrør. Gulvmodeller installeres samtidig med gulvinnretningen, vegg- eller baseboard-modeller kan til enhver tid installeres.

Installasjonsprosessen omfatter ledninger av elektriske kabler, kjølevæskekretser, en nisjeinnretning for enhetskassen, som skal flushes med ferdig gulv. Det er bedre å betro dette arbeidet til kvalifiserte spesialister.

Vær oppmerksom på! Beregn kapasiteten til installasjonen, og instruer en spesialist, hvis du ikke er en varmingeniør, kan du ikke ta hensyn til for eksempel varmetap ved beregning av oppvarming. Du vil trenge informasjon om rommet, isolasjonen og takhøyde.

Avhengig av formålet kan varmevannskonvektoren utføre 2 funksjoner:

  • varme rommet - enheten er installert vekk fra vindusåpningene;
  • skape en luftbarriere mot kald luft i vindusområdet - en varmeapparat overfor vinduet i en avstand på 20 til 30 cm.

Upåklagelig oppvarming oppnås ved å overholde de obligatoriske vilkårene for installasjon:

  1. Kjølemiddelinnløp / utløp er laget av stive eller fleksible tilkoblinger og avstengningsventiler (Inkludert).

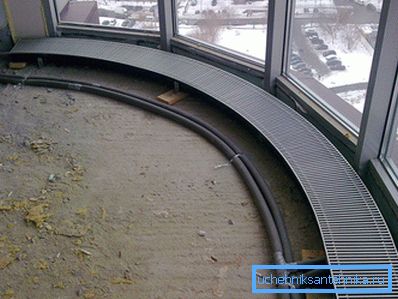

Harde tilkoblinger gjort
  1. Konvektorens nisje må ha en slik dybde at det dekorative dekselet på enheten er flush med det ferdige gulvet.
  2. Tillatte åpninger på bredden og høyden på konvektoren fra 10 til 15 mm.
  3. Justerbolter convector vannvarme horisontalt justert og sikret.
  4. Gap er isolert og forseglet med et spesielt materiale..
  5. Etter installasjon av den ferdige gulvet, koble eyeliners (elektrisk er nødvendig hvis det er en innebygd vifte).
  6. Tetning de resterende hullene med tetningsmasse / etterbehandling, slå på enheten og deksel med et rutenett.

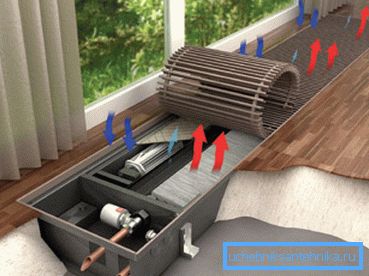

Konvektoren faller inn i hevet gulv til kantens kant

Montering av vegg- og sokkelvarmere har ikke så mange nyanser og består i å koble objektet til vannforsyningsnettverket, og dette er enkelt å gjøre med egne hender.

Før du arbeider med veggvarmer, må du fjerne batteriet, og fortsett deretter direkte til installasjonen.

  1. I stedet for radiatorplugger, skru to koblinger med samme diameter, vanligvis 20 mm, på ermene.
  2. På beslagene festes konvektoren og justeres trådene med aksene på aksene.
  3. Vri trådene på varmeren, trykk koblingene på dem til stoppet og stram låsemutrene.
  4. For å unngå vannhammere, start stigningen, åpne ventiler sakte.

Vær oppmerksom på! Ved tilkobling av sokkelmodellen til byvarmesystemet, bruk flerlags plastrør laget av tverrbundet polyetylen med spesielle beslag. Det andre alternativet er lodding med kobberbeslag for rør. Dette vil beskytte ditt design mot triks med endringer i vanntemperatur og trykkstopp.

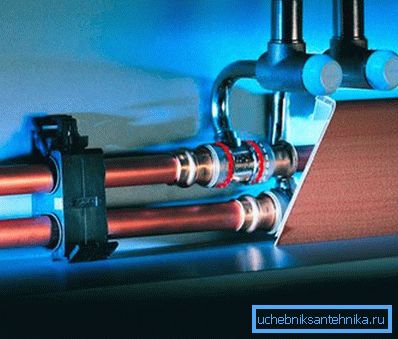

På bildet - pålitelig tilkobling av sokkelkonvektoren

Oppsummering

Bruken av vannkonvektorer - den billigste form for oppvarming. En rekke installasjonsinstallasjoner gjør det mulig å varme opp rommet uten å tørke luften. Temperaturstyringssystemer lar deg opprettholde en konstant termisk terskel, som sparer familiebudsjettet.

Videoen i denne artikkelen vil vise i detalj og enkelt installeringsprosessen av en vanngulvkonvektor.
