Vannoppvarmingssystem: typer systemer, typer ledninger og

Vannoppvarming er det mest effektive og økonomiske oppvarmingssystemet for boliger. Det er utviklet ulike vannvarmeanlegg, og vi ønsker å vurdere egenskapene, fordelene og funksjonene i drift under forholdene til et privat hus.

Oppvarming med flytende kjølevæske

Generell informasjon

Hovedindikatoren for komforten til enhver bolig er lufttemperaturen i den, da en person bare kan leve i et smalt markert temperaturområde. Men i de kontinentale breddegrader på planetenes nordlige halvkule er klimaet langt fra dette området, og folk er tvunget til å bruke kunstige varmekilder.

Tidligere var en slik kilde en åpen ild i en hule eller en hytte, da brannen flyttet til ovnen i ovnen som ligger i huset. Men etter hvert som befolkningen vokste, steg spørsmålet om mangel på brensel og andre typer brensel mer akutt, og personen ble utsatt for problemet med å øke oppvarmingseffektiviteten.

  Vær oppmerksom på! Dermed oppstod ideen om å bruke en varmebærer, et stoff som spiller rollen som mellommann i overføring av varme fra flammen til luften i huset.

Problemet er at gassene gir varmen dårlig, og hvis du har et stort hus, vil det ta lang tid å varme de fjerntliggende rommene for å varme ovnen, mens det blir for varmt i nærheten av ovnen og kaldt i de fjerntliggende rommene. Derfor var hovedoppgaven å levere varme med minimal tap til hvert rom.

På dette stadiet kan vi formulere de grunnleggende kravene til kjølevæsken:

• Høy termisk ledningsevne. Nødvendig for raskest mulig oppvarming av kjølevæsken;
• Høy varmekapasitet. Denne parameteren bestemmer et stoffs evne til å lagre termisk energi. Det er tydelig at jo mer varmen lagres og overføres av mellommannen, desto mer effektivt fungerer systemet.
• Høy mobilitet. Stoffet må ha slike egenskaper som det kan transporteres innendørs uten bruk av sofistikert teknologi;
• Tilgjengelighet. Kjølevæsken skal være billig og tilgjengelig i forskjellige regioner, da det i tilfelle av en ulykke vil bli behov for en presserende erstatning for å unngå frysing hjemme.
• sikkerhet. Stoff-agent bør ikke være farlig for mennesker og miljø, inneholde brennbare, giftige, eksplosive eller kjemisk aggressive stoffer og stoffer.

Vær oppmerksom på! Det mest egnede stoffet for alle de oppførte parametrene var vanlig vann, som har den høyeste varmekapasiteten blant væsker, kan bevege seg gjennom rør og kanaler under tyngdekraften eller trykket, er trygt og utrolig utbredt.

Oppgaven ble derfor oppgitt: det er nødvendig å lage en ordning der vann vil bevege seg langs en strengt definert rute fra ovnen til ovnen til varmeapparater.

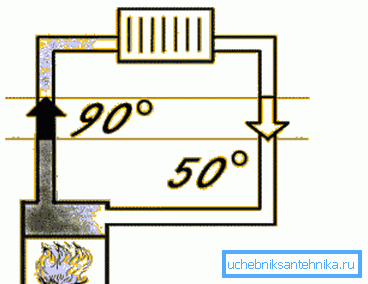

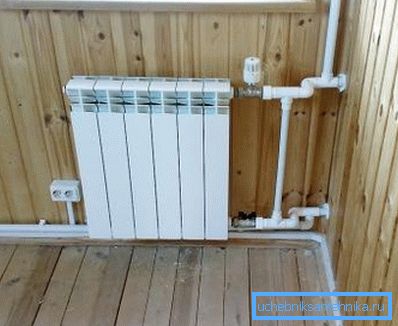

Vær oppmerksom på! For å si det enkelt, trenger vi to varmevekslere og et rør gjennom hvilket vann sirkulerer mellom dem. En varmeveksler er installert i ovnen, hvor væsken vil varme opp, og den andre - i rommet, hvor kjølevæsken vil gi den lagrede energien til luften.

Oppvarming kjeler

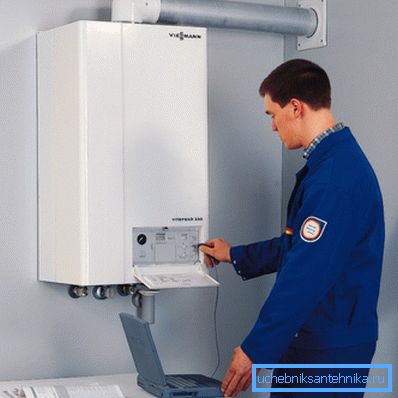

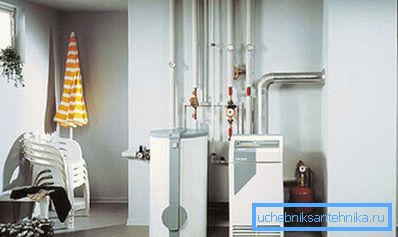

Hvis kilden til termisk energi er drivstoff, så er kjelen middel til å skaffe den. Dette er hjertet til et hvilket som helst varmesystem med kjølemiddel. Effektiviteten til hele oppvarmingen avhenger av påliteligheten til denne enheten, og under forholdene til russiske vintre er det en av betingelsene for overlevelse, derfor er den første oppgaven valget av kjelen.

Det viktigste kriteriet her er tilgjengeligheten og prisen på drivstoff som enheten vil operere på.

Det finnes slike typer kjeler, avhengig av hvilket brensel som brukes:

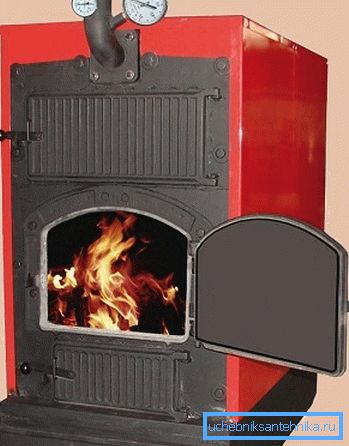

• Faste brennstoff eller vedkjeler. Ved, kull, koks, torv, pellets, briketter og andre typer brennbar biomasse blir brukt;
• gass. Bruk av koffert, komprimert eller flytende naturgass;

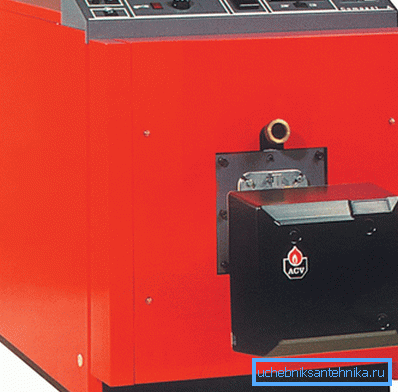

• Diesel oppvarming kjeler. Bruk flytende petroleumsprodukter: diesel, diesel, forskjellige oljer, bensin, fotogen, etc .;
• elektrisk. Varm vannet med en varmeapparat eller elektrodemetode.

Hvis vi snakker om effektivitet når det gjelder kostnaden for en kilowatt-time med varme, samt tilgjengeligheten og overflaten av drivstoff, er gass- og treenheter de utvilsomt favorittene, de tidligere er de mest foretrukne.

Vær oppmerksom på! Hvis huset ditt er koblet til gasstransportsystemet, bør du kjøpe en gasskjele, hvis motorveien ikke er tilkoblet, bør du velge trealternativet. Elektrisitet og diesel er for dyrt for den gjennomsnittlige forbrukeren.

Typer av systemer

Med naturlig sirkulasjon

Oppvarming med naturlig vann sirkulasjon er den enkleste og billigste, men også det mest ineffektive systemet. Med små husstørrelser og oppvarmingsområder er dette et ganske fungerende alternativ, hvor konstruksjonen ikke krever seriøse beregninger og komplisert installasjonsarbeid.

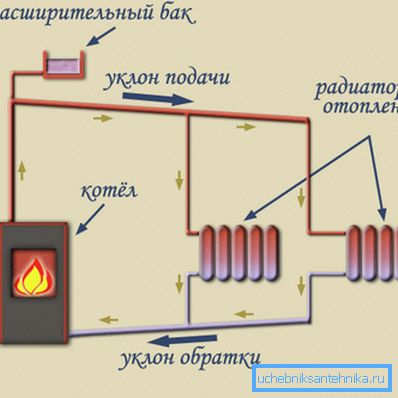

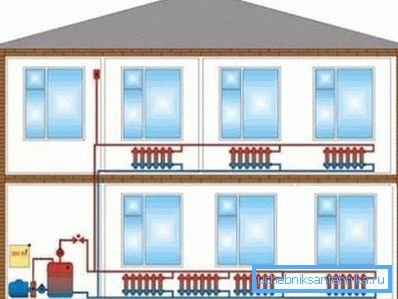

Prinsippet om drift av et slikt system er enkelt: kjelen er installert på nedre punkt i rommet, bedre - i kjelleren. Vannet fyller rørledningen som består av et tilførselsrør som går oppover fra kjelen, da blir røret gradvis senket og passerer gjennom alle rommene, og på slutten vender tilbake til ovnsvarmeveksleren.

Når brenneren er slått på, begynner vannet å varme opp, ekspandere og stige oppover gjennom røret på grunn av tetthetsforskjellen mellom den varme og kalde væsken. Siden kretsen er lukket, blir kjølevæskens kjølevæske presset ut i varmeveksleren, og væsken begynner å sirkulere i systemet i en sirkel, som overfører varmen fra flammen til radiatorene.

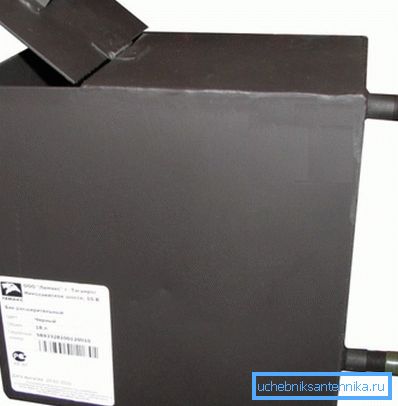

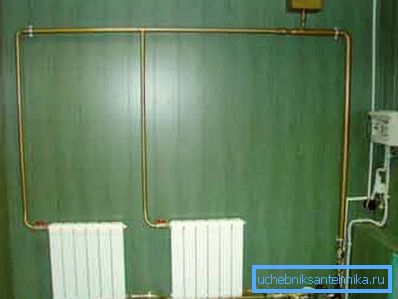

For å kompensere for utvidelse og økning i det totale volumet av vann i rørene, er en ekspansjonstank installert på øverste punkt. Det kan være åpent, ettersom trykket i rørene ikke betyr noe.

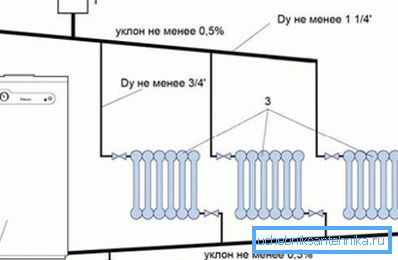

Vær oppmerksom på! Du må vite og ta hensyn til regler for valg av rørdiametre og hellingsvinkler. Det antas at en helling på 5 mm per lineær rørmåler er tilstrekkelig, en klon er laget i retning av vannbevegelse.

For vedlikehold av småbyhus er en slik ordning ganske akseptabel. Det krever ikke beregninger og utføres i henhold til standardordningen "som alle andre", siden størrelser og arkitektur av hus ikke har noen spesielle forskjeller. Dessuten er designet relativt enkelt å montere med egne hender og krever et minimum av materialer.

Med tvungen sirkulasjon

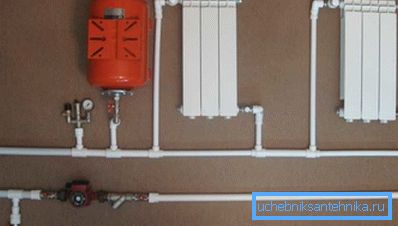

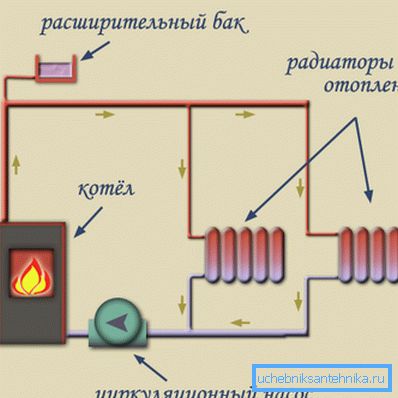

Et mer avansert og effektivt oppvarmingssystem er et system med tvungen sirkulasjon av kjølevæsken. Denne løsningen gjør at du kan øke hastigheten på vannbevegelsen gjennom rørene og levere fortsatt varm væske til fjerne områder. Den tvingede bevegelsen av vann utføres på grunn av at pumpen er innbygget i rørledningen.

På grunn av den nøyaktig beregnede kjørehastigheten økes arbeidseffektiviteten, forbruket reduseres og komforten i rommene øker. For etablering av komplekse, forgrenede og flerkretssystemer, er tvungen sirkulasjon nødvendig.

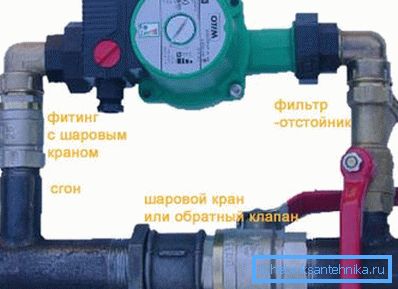

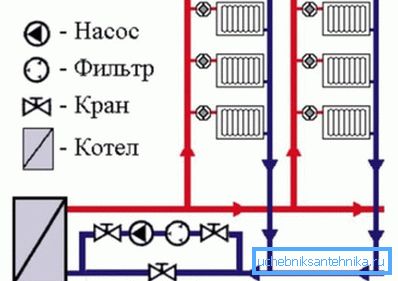

Konstruksjonen av en slik konstruksjon vil kreve mer alvorlige beregninger av hydraulikk, valg og installasjon av en sirkulasjonspumpe, installasjon av beskyttelse, en lukket hydroakkumulator, trykkmåler og sikkerhetsventiler. Samtidig er det ingen spesielle krav til rørhelling

Vær oppmerksom på! Under drift oppretter sirkulasjonspumpen ikke alt trykket som er tilstede i systemet. Poenget er at kretsen er lukket, og vannet i det roterer som et hjul, og pumpen overvinner bare hydraulisk motstand og friksjon, slik at energiforbruket ikke påvirker kostnadene ved oppvarming.

Fra beregningene ble det kjent at bruk av en sirkulasjonspumpe øker effektiviteten av arbeidet med 25-30%. I tillegg til bruk av tvungen sirkulasjon er det nødvendig for normal vedlikehold av flerfasede bygninger, flerkrets og kollektorkretser. Nesten alle moderne systemer bruker dette prinsippet.

Radiator ledninger

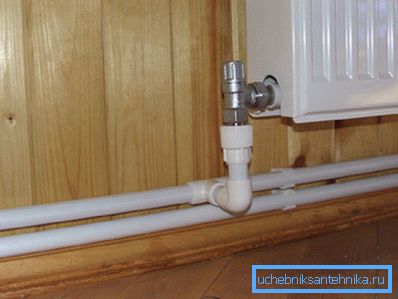

En annen viktig forskjell i vannvarmesystemer er typen rørledninger fra kjelen til radiatorene.

Det er tre hovedtyper av slik utforming:

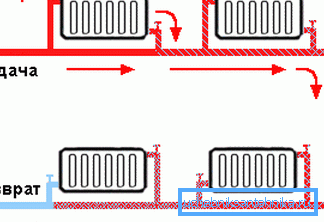

1. En rørdesign. Dette er den mest enkle og billige modellen når batterier er koblet til ett rør i serie. Vann går gjennom tilførselsrøret til den første radiatoren, passerer gjennom det og går inn i det samme røret hvorfra det kommer inn i den neste enheten, kjøling når den beveger seg;

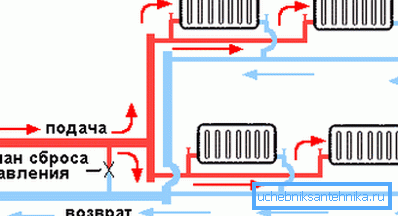

2. To-rør modell. En mer komplisert, men også mer effektiv design, hvor batteriene er koblet til en inngang til tilførselsrøret, og utgangen er til retur, og det er ingen annen melding mellom disse rørene. Parallell tilkobling gjør det mulig å varme opp alle enhetene jevnt, noe som øker arbeidets effektivitet og komfort.

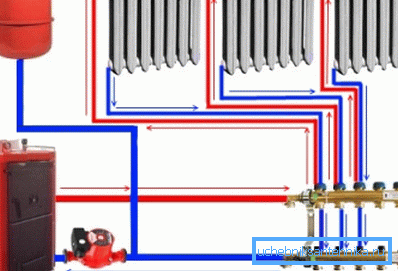

3. Samlerbjelkeforbindelse forutsetter tilførsel av kjølevæske til distribusjons manifold forsyning, hvorfra rør til inngangen til hver radiator. Fra utløpene går rørene tilbake til returgrenrøret, og derfra går vannet inn i kjelen. Denne tilnærmingen lar deg organisere flerkretssystemer med varme gulv og store hus med mange rom.

One-pipe supply organisasjonen er egnet for små hus med naturlig sirkulasjon, eller for individuelle rom - sommer kjøkken, verksteder, badstuer, etc.

To-rørkretsen betraktes som mer effektiv på grunn av enhetlig oppvarming av instrumentene, muligheten for å justere temperaturen i individuelle rom og mer presis kontroll over automatiseringsutstyr. Den passer for enhver type bygning og brukes oftest.

Samler ledninger er den mest effektive og avanserte, men prisen er betydelig høyere på grunn av det større antallet rør, behovet for ekstra utstyr, beslag, samt gjennom komplisert installasjon og beregning.

Vær oppmerksom på! I dag, de vanligste to-rør og blandede ledninger, som kan kombineres med samlere av varme gulv.

konklusjon

Vannoppvarming er det eneste virkelige effektive varmeforsyningssystemet når det gjelder pris / kvalitetsforhold. Det skal forstås at utstyrs- og organisasjonens ordninger stadig forbedres, og sammenligningen av fasjonable alternative systemer med gamle typer oppvarming av vann er absurd og overbevisende. Videoen vil hjelpe deg med å bedre forstå dette problemet.
