Vannpumpe for oppvarming: tvungen sirkulasjon av kjølevæske

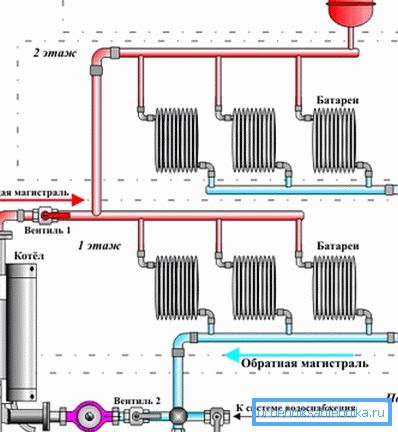

Ofte bruker moderne varmesystemer spesielle enheter som tillater tvungen sirkulasjon av vann. Disse er vannpumper for oppvarming, og de er spesielt relevante hvis det er ment å gi bygninger med et stort område med varme.

Fordelene med tvungen sirkulasjon

Bevegelsen av kjølevæsken i varmesystemer kan utføres naturlig eller ved bruk av tilleggsinnretninger. I det første tilfellet sirkulerer væsken på grunn av temperaturforskjellen, og i det andre - på grunn av pumper som er koblet til det elektriske nettverket.

Den tvunte metoden har en rekke ubestridelige fordeler:

• Det er ikke behov for streng overholdelse av reglene for plassering av rørledninger.
• Det er mulig å justere temperaturen i individuelle rom under drift av systemet.
• I nærvær av en sirkulasjonsanordning kan elementer med mindre diameter brukes.
• Effektivitet på drivstofforbruk er sikret takket være automatisk regulering.

MERK! Den største ulempen er at anordningen for overføring av kjølevæsken avhenger av strømforsyningen. Ved nødstilfelle på kraftledninger, vil systemet slutte å fungere.

Grunnleggende enhetstyper

Sirkulasjonspumper for varmesystemer kan variere betydelig, så prisen kan variere noe. Noen modeller kan leveres med høy effekt, andre - indikatorer for slitestyrke eller andre egenskaper. Alle enhetene kan imidlertid deles inn i to typer.

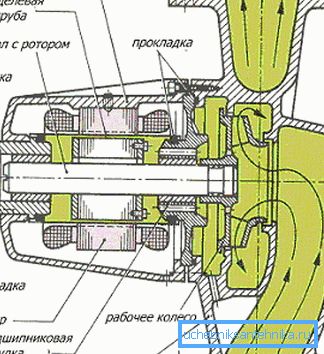

Våtrotor design

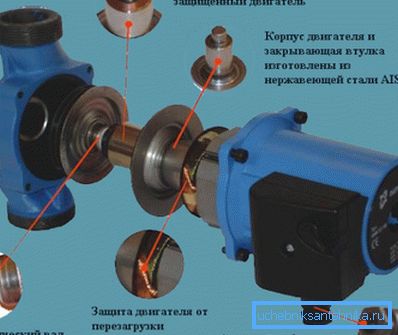

I slike innretninger er den roterende delen plassert direkte i det pumpede medium. Fra statorhjulet er adskilt av et spesielt glass, som er laget av rustfritt stål. Når det gjelder rotorakselen, kan den fremstilles ikke bare av metall, men også fra keramikk.

Effektiviteten til denne enheten for pumping av væske er omtrent 50 prosent, og dette er normalt nok. Nye modeller med rotor nedsenket direkte i kjølevæsken er konstruert med støtte av modulprinsippet, når blokkene er installert i henhold til ønsket strøm og størrelse.

Hjulet til denne typen sirkulasjonspumper kombinerer fordelene med radiale og aksiale mekanismer. Lagrene sammen med rotoren og akselen danner en enkelt enhet. Ved lansering er slike strukturer i stand til å produsere uavhengig luftfjerning.

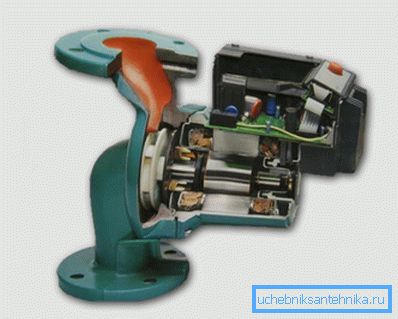

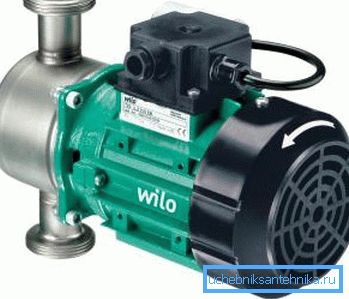

Produkter med tørrrotor

Disse enhetene er preget av høyere effektivitet, og er derfor mer egnet for installasjon i systemer hvor det er nødvendig å pumpe store mengder. Instrumentmotorer kommer ikke i kontakt med prosessvæsken. Et karakteristisk trekk er tilstedeværelsen av en spesiell tetning mellom motor og pumpesal.

Når man arbeider mellom glideflatene, dannes en tynn vannfilm, fordi i varmesystemet er fluidet under høyt trykk, sammenlignet med omgivende atmosfære. En slik membran tillater tetting når hoveddelene roterer.

Ringfremstilling er vanligvis laget av agglomerert karbon, rustfritt stål eller keramikk.

Hvis vi snakker om designfunksjoner, kan vi skille to underarter av produkter, hvor kostnadene vil avvike betydelig.

• Konsoll enheter er laget i form av en separat struktur, som ikke har noen forbindelse med kroppen. Hjulet og motorakselen er koblet til via en spesiell kopling.
• Monoblok-analoger er en blokk som inkluderer motoren og selve kroppen. I denne versjonen er pumpehjulet montert på akselen.

Vær oppmerksom på! Å bruke produkter med en tørrrotor til oppvarming av små bygninger gir ikke mening. Du kan installere dem når du oppretter et varmesystem i store hytter og andre store bygninger.

Gjennomføring av installasjonen

Å installere enheten ganske realistisk med egne hender, siden denne prosessen ikke innebærer kompliserte handlinger, selv om du fortsatt vil trenge visse ferdigheter. Komplett med hovedinnretningen leveres alltid forseglingsringer og nødvendige deler.

Hovedbestemmelser

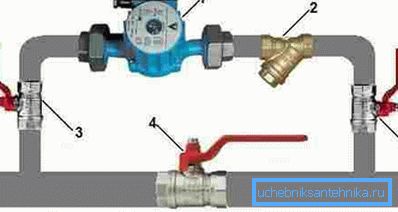

• Plassen for installasjon må velges slik at det også er mulig å installere det grove filteret. Det vil beskytte enheten mot inngrep av store partikler av rust og andre inneslutninger.
• Hjulet skal være horisontalt etter arbeidet. Hvis dette blir forsømt, vil sirkulasjonspumpen gi støy under drift eller slutte å fungere helt.
• Under installasjon bør dysene ikke forveksles. Som regel er det plassert spesielle piler på kroppen som reflekterer bevegelsesretningen til arbeidsmiljøet.
• Gjengede tilkoblinger må forsegles med et spesielt tape eller vanlig sløyfe. Parringselementene er nødvendigvis skilt av pakninger.

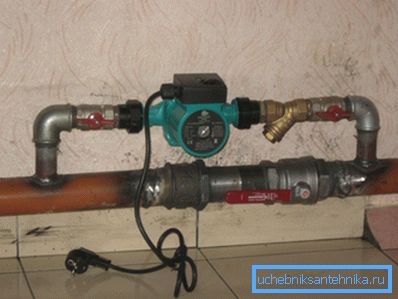

• Installasjon av pumpen og avstengningsventilene utføres direkte på bypassen, som er nødvendig slik at kjølevæsken kan passere gjennom den sentrale rørledningen i nødstilfeller.
• Skru løs skruen på dekselet før du starter systemet. I dette tilfellet blir luften fjernet fra systemet.

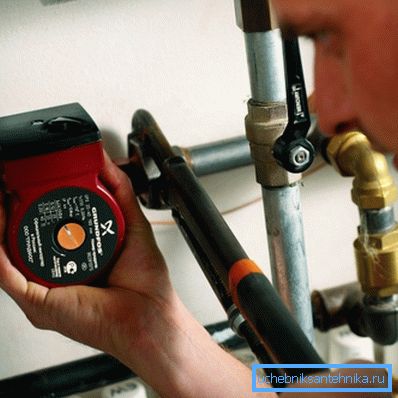

Sekvens av handlinger

Når du installerer pumpen, må du følge en bestemt plan for å unngå vanskelige situasjoner. Detaljert instruksjoner for å utføre operasjoner er gitt nedenfor.

Det gjenspeiler de viktigste øyeblikkene.

1. Det første trinnet er å forberede oppvarmingssystemet for installasjon av enheten. For å gjøre dette, fjernet kjølevæsken helt. Det er også ønskelig å rengjøre rørledningen.
2. Deretter installeres pumpen selv direkte på bypassventilen.. Ved festing av motorakselen bør kassen rotere med minimal innsats. På kantene på de installerte kranene.
3. Dette følges ved å sette et slag inn i den sentrale rørledningen.. Under arbeidet brukes spesielle beslag eller sveisemaskiner. En kran er også installert på hovedrøret.
4. Installasjonsarbeid følger etter tilkobling til det elektriske nettverket.. Alle modeller opererer fra linjer med en spenning på 220 volt.
5. Etter å ha utført hovedarbeidet, testes systemet.. For å gjøre dette er det fylt med kjølevæske. Hvis det ikke er lekkasjer, og sirkulasjonen skjer normalt, ble arbeidet utført kvalitativt.

Advarsel! For ikke å tømme væsken fra hele systemet, kan du bruke ventiler. Den er installert rett foran stedet der enheten skal være plassert.

Mulige årsaker til feil

• Feil plassering av terminalen og hovedkabelen fører til alvorlige feil.
• Motoren er ikke plassert horisontalt, så det er en opphopning av luft inne, som deaktiverer enheten.
• Dårlig filtreringsenhet passerer faste partikler, i dette henseende forstyrres produktets funksjon.

Som en konklusjon

Sirkulasjonspumper for vannoppvarming i moderne varmesystem anses å være praktisk tvingende elementer, da det på grunn av dem utføres installasjon av rørledninger under hensyntagen til estetiske hensyn. For mer detaljert bekjentskap med enheten, anbefales det å se den foreslåtte videoen.
