Vannvarmesystemer: hvordan man utformer et kvalitets klima

Moderne oppvarming ingeniører kjenner mange måter å varme hjem. Komfortabel temperatur i huset kan opprettes av varmeovner, elektriske konvektorer, tradisjonelle vedovner og så videre. Men det mest økonomiske og effektive er vannvarmesystemer med kjele og radiatorer.

Fortsatt lesing, du vil lære mye nyttig informasjon om varianter av disse engineering nettverkene og funksjonene i deres installasjon for hånd.

Varianter av vann oppvarming nettverk

Effektiviteten til klimateknikksystemet til en leilighet eller et hus er ikke bare avhengig av kraften til varmeenheten eller varmeoverføringskoeffisienten til radiatoren. Det er like viktig hvilken type rør er valgt for levering av kjølevæsken, hvordan væskestrømmen og mange andre parametere er organisert.

En mer komplett og detaljert klassifisering av vannvarmesystemer, avhengig av ulike kriterier, er gitt i tabellen.

Vær oppmerksom på! Å velge riktig varmesystem er avhengig av et stort antall forskjellige faktorer. Disse inkluderer arealet av huset, antall etasjer, diameteren på rørene som brukes, og så videre.

Beregninger og utvelgelse av et egnet system av vannvarmesystemer er best overlatt til en profesjonell ingeniør. Han vil utføre en hydraulisk beregning, uten hvilken normal drift av klimanettverket kan glemmes.

La oss komme nærmere i beskrivelsen av varmesystemer med naturlig og tvungen sirkulasjon.

Typer av oppvarming ved sirkulasjon av vann

Gravity system

Spesielle funksjoner

Systemet med naturlig sirkulasjon av væske i klimarnettet opererer utelukkende på grunn av naturlige lover.

Ordningen er som følger:

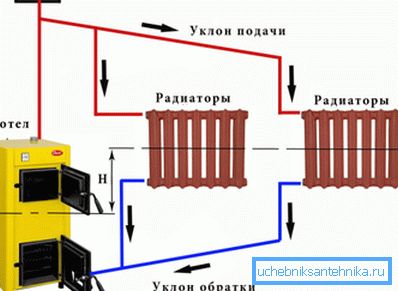

• Når det blir oppvarmet, blir vannet lettere og stiger til toppen av varmesystemet.
• kjøler ned, væsken blir mer tett og tung, som et resultat av hvilken det kommer ned, samtidig oppvarming av rommene.

Den beskrevne oppvarmingen var kun effektiv dersom ingeniørnettverket ble montert på en slik måte at den intensive sirkulasjon av væske i den var sikret. Ellers vil kjølevæsken ikke utføre transportfunksjonen som er pålagt det, og den varmeenergien som genereres av den installerte kjelen vil bli bortkastet.

Ved bygging og drift av et tyngdekraftvarmesystem er det nødvendig å oppfylle følgende krav:

1. Velg riktig diameteren på rørene som kobler kjelen med batteriene, beregne deres hydrauliske motstand, sett total lengde i vertikal og horisontalt plan. Nødvendige opprinnelige data kan fås fra vedlagte dokumentasjon for klimautstyr.
2. Ikke tillat overoppheting av kjølevæsken. Vann kan koke, og derfor vil trykket i rør og radiatorer øke betydelig, og dette vil føre til brudd. Ekspansjonstanken, som er installert på toppen av systemet, bidrar til å unngå dette.

Vær oppmerksom på! Uansett hvordan du tenker, å varme et hus på mer enn 200 kvadratmeter. meter eller monteringsrørledninger som er lengre enn 30 meter og sørger for at kjølevæskens naturlige sirkulasjon ikke virker. Elektriske pumper må installeres, og dette er allerede et varmesystem med tvungen vannstrøm.

Installasjonsprosedyre

Instruksjoner for å designe et tyngdekraftvarmesystem er enkelt og består av følgende punkter:

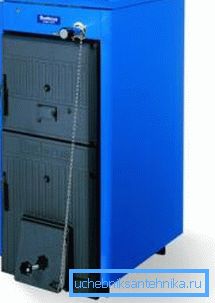

1. Først må du installere kjelen. Av åpenbare grunner må den installeres på det laveste punktet av rørledninger, der all den avkjølte væsken fra radiatorene strømmer.

1. En vertikal stigrør legges oppover fra kjelen. Jo høyere dette røret er, jo mer effektivt vil varmesystemet fungere. Oftest fører endene seg til loftet i huset.
2. En åpen ekspansjonstank er plassert på toppen.. Hvis det er montert på loftet, ikke glem å isolere beholderen forsiktig for å unngå vesentlig varmetap og frysing av væsken. Membranbeholderen kan monteres i kjelehuset, på returrøret.
3. Deretter blir røroppsettet gjort.. Her må det sikres at ingen radiator befinner seg ved punktet under kjelen. Jo større høydedifferansen er, jo mer effektiv er arbeidet med det installerte engineering-nettverket.

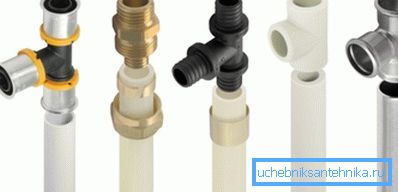

4. Rørmaterialet kan velges fritt.. Husk at hvis en solid kjele er installert i systemet, kan kjølevæsken oppvarmes til svært høye temperaturer hvor polymerrør ikke kan brukes. I dette tilfellet anbefales det å holde seg på stål.

1. I andre tilfeller er plast mer egnet, siden de ikke er korrosjonsbestandige og har en lavere hydraulisk motstandsevne.. Pass på at den indre delen av rørledninger og kjele rør som brukes, er de samme. Bruken av rør med mindre diameter er forbudt.

Tips! Ingen forbyder å montere innløps- og utløpsrør med større diameter enn dysen. For et gravitasjonsvarmesystem er det til og med nyttig.

Tvunget sirkulasjonssystem

Spesielle funksjoner

Du har sikkert allerede forstått at effektiviteten til oppvarming avhenger stort sett av kjølemiddelets strømningshastighet gjennom alle elementer i systemet. Derfor er klimanettverk med pumper som pumper vann, nå mer populære.

Disse er små enheter som bruker minst strøm og jobber nesten stille. Moderne sirkulasjonspumper kan endre rotasjonshastigheten til elmotoren, takket være det mulig å justere volumet av varmtvann og dermed temperaturen i rommene.

Pumpen øker effektiviteten til det beskrevne klimasystemet, slik at drivstoffet for å opprettholde en normal temperatur i rommene blir brukt mindre.

I tillegg er kjølevæsken pumpet av pumpen, lettere å overvinne den hydrauliske motstanden. Følgelig, for installasjon av varmesystemet, kan du bruke rør med mindre diameter (men ikke mindre enn kjelerøret).

Installasjonsprosedyre

Arrangementet av et varmesystem med tvungen sirkulasjon er forskjellig fra installasjonen av et tyngdekraftsnett i retning av forenkling.

Spesielt:

1. Pumpen er installert på returrøret slik at væsken som kommer inn i den har lavest mulig temperatur.
2. Varmekjelen kan plasseres på samme nivå som radiatorene.
3. Bare en membranutvidelsestank kan være en del av systemet (ofte er det allerede bygget inn i kjelen). Så væsken i rørene vil sirkulere under et trykk på 1-1,5 atmosfærer.
4. Vær oppmerksom på den foreskrevne SNiP-rørhellingen i tilfelle ikke nødvendig.

Kombinert varmesystem

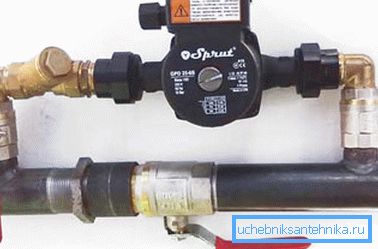

I byggingen av private hus bruker ofte den såkalte kombinerte oppvarmingsordningen. I dette tilfellet er rørledninger, radiatorer og kjelen montert i henhold til tyngdekraftsnettet, men en sirkulasjonspumpe med bypass (bypass) er plassert på returrøret.

Dette sikrer driften av oppvarming selv i tilfelle midlertidig strømbrudd eller nedbryting av sirkulasjonspumpen.

Tips! Alt utstyr må kobles til rør gjennom ventiler. Også en ventil eller bypassventil skal være utstyrt med en bypass. I dette tilfellet kan du demontere utstyret for reparasjon eller utskifting uten å fjerne kjølevæsken fra rørene.

På samme måte blir utdaterte varmesystemer modernisert. Du trenger bare å lage et sidebjelke med en pumpe, og effektiviteten i klimaverket vil øke betydelig.

Typer av oppvarming ved hjelp av metoden for å distribuere rør

ett rør

Et slikt varmesystem sørger for montering av et enkelt rør gjennom hvilket kjølevæsken tilføres radiatorene, og returnerer tilbake til kjelen. I denne trunklinjen er varmevekslere koblet i serie eller parallelt, hvor varmeveksling foregår.

Fordelen med denne ordningen - billig. Du trenger et minimumsantal rør og diverse beslag.

Men du kan ikke ringe til et effektivt og praktisk system, da det har flere betydelige ulemper:

• det er umulig å manuelt eller ved hjelp av termiske ventiler å justere volumet av kjølevæske som faller inn i hvert batteri, og for å oppnå ønsket temperatur i hvert enkelt rom vil det ikke fungere;
• mengden varmeenergi som overføres til radiatorer, vil redusere ettersom batteriene beveger seg bort fra kjelen, derfor vil de lengste (nedre) rommene oppvarmes verre.

Å omgå noen av begrensningene i det beskrevne systemet ved å installere en bypass - et bypass-rør - kobler direkte innløps- og utløpsdysene til radiatoren. I dette tilfellet kan du åpne og lukke avstengnings- og kontrollventilene, ikke bare innstille en behagelig temperatur på batteriet, men også (om nødvendig) demontere og reparere det uten å stoppe driften av hele oppvarmingsnettverket.

Dobbeltrør vertikal med lavere ledninger

Hovedforskjellen mellom en enkeltrørslayout og en torørslayout er tilstedeværelsen av to rørledninger: den første til radiatorene leveres med varmt kjølevæske, den andre er drenert og bringes tilbake til kjelen.

Takket være denne ordningen er det mulig å regulere volumet av væske som kommer inn i hvert batteri og for å oppnå den mest komfortable temperaturen i rommene.

Et av alternativene er et to-rørsystem med vertikale stigerør og et lavere arrangement av matrør.

Funksjonene er som følger:

1. På det laveste nivået av systemet fra varmekjelen legges rørledninger koblet til varmeapparatet.
2. Fra disse motorveiene la de opp stigerør som øker kjølevæsken til det høyeste punktet i systemet og leverer det til radiatorene på hver etasje.
3. Deretter returneres den avkjølte væsken gjennom det andre rør for gjentatt oppvarmingssyklus.

Ulempen med en slik løsning er faren for å lufte systemet.

Det er nødvendig å levere innretninger for fjerning av luft fra rørene og radiatoren:

• luftrøret stiger til toppen av systemet;
• åpen type ekspansjonstank eller membraninnretning med spesiell luftventil;
• Mayevskys kraner montert på toppen av hvert batteri.

Dobbeltrør vertikal med toppledninger

I dette tilfellet skjer fordelingen av væske på det høyeste punktet av systemet - på loftet eller under taket i overetasjen. Kjølevæsken leveres der med et vertikalt rør, hvoretter det strømmer gjennom de horisontale rørledningene i batteriene.

Det er også behov for en ekspansjonstank her, men det er bedre å bruke en lufttett en slik at vanntrykket kan økes enn å øke oppvarmingseffektiviteten.

Horisontalt dobbeltrør

Denne typen væskedistribusjon gjennom rør er vanligst i bygging av private hus og hytter. Det særegne her er at for å sikre vannstrømmen, er det viktig å installere en sirkulasjonspumpe, siden det ikke er mulig å oppnå ønsket hastighet for vannbevegelse på en naturlig måte.

Rør legges i henhold til en av flere ordninger:

1. vranglås. Fordelen med denne metoden er ganske økonomisk bruk av rør. Minus - en betydelig lengde av systemet, noe som kompliserer sin presise justering.
2. samtidig. I et slikt system er lengden på varmekretsene kortere, noe som gjør dem lettere å justere. Imidlertid øker kostnadene ved å kjøpe rør og installasjonsarbeid betydelig.
3. manifold. I dette tilfellet er hver radiator koblet via rør til to dyser - tilførsel og utladning. Det mest effektive nettverket, men kostnaden for installasjonen er høyere enn alle de andre. I tillegg må du gi en skjult rørlegging, da det ikke er estetisk å legge et slikt tall langs veggene.

konklusjon

Som du ser, er det et stort utvalg av forskjellige muligheter for å arrangere klimasystemet. Valget av det ønskede skjemaet avhenger ikke bare av ønsket og mengden penger, men også av tekniske evner. Derfor er teknisk beregning av klima nettverk så viktig.

Dette problemet er dedikert til videoen i dette materialet.
