Varmeapparater for ventilasjon: typer, installasjon,

Emnet i denne artikkelen er enheter for luftoppvarming i forsyningsventilasjon. Vi vil finne ut hva de er og hvordan de er montert. I tillegg må vi finne ut hvordan beregningen av luftvarmeren utføres.

Formål med bruk

Og faktisk, hvorfor trenger du oppvarmet tilførselsluft?

Det er flere grunner:

• Dens lave temperatur betyr uunngåelig kondens i ventilasjonskanaler.. Eventuelle tiltak for isolering av ventilasjonsrør vil bare redusere antall, men løser ikke problemet helt. Men oppvarming av luften ved inngangen fra gaten vil tillate deg å glemme fuktkondensasjon.
• En isbatteri i soverommet eller barnehagen vil nesten ikke gjøre oppholdet ditt komfortabelt og trygt for din helse.

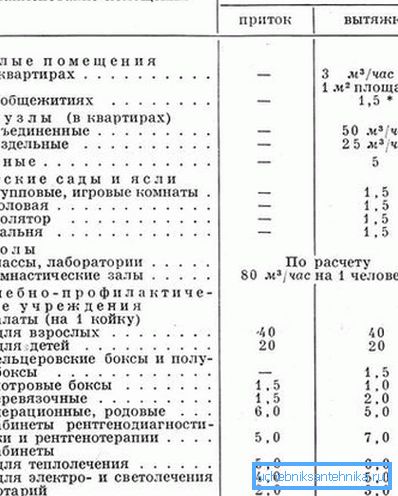

Forresten: ofte i disse rommene er bare hetten organisert. Inflow er gitt på grunn av luftcirkulasjon mellom rommene.

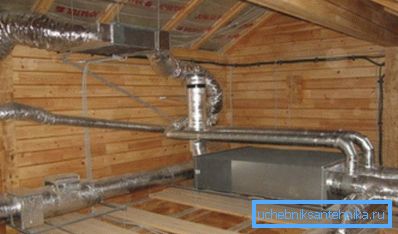

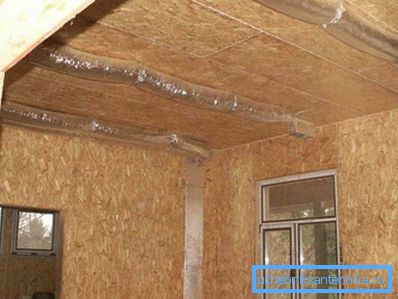

• Endelig er det en ting som et luftvarmesystem. Oppvarmet tilførselsluft, sammen med varmegenvinningssystemer, eliminerer behovet for radiatorer eller gulvvarme, sammen med komplekse og dyre ledninger av varmebæreren.

typer

I henhold til hvilke tegn kan varmerne klassifiseres?

Varmekilde

I sin kvalitet kan brukes:

1. Elektrisitet.
2. Varme generert av en individuell oppvarming kjele, kjele rom eller CHP og leveres til varmeren med kjølevæske.

La oss undersøke begge ordene litt mer detaljert.

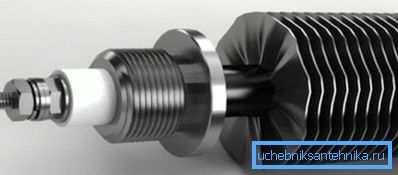

En elektrisk luftvarmer for friskluftventilasjon er som regel flere rørformede elektriske varmeelementer (varmeelementer) med finner presset på dem for å øke varmevekslingsområdet. Strømmen til slike enheter kan nå hundrevis av kilowatt.

Med en kraft på 3,5 kW er de ikke koblet til uttaket, men direkte til skjoldet med et separat kabel; Med kraft fra 7 KW, anbefales kraft fra 380 volt.

Henvisning: Ledervarmen er direkte proporsjonal med strømmen som strømmer gjennom den. Økning av forsyningsspenningen reduserer driftsstrømmen mens elektrisk strøm holdes.

Hva er fordelene med en elektrisk varmeapparat for ventilasjon mot bakgrunnen av vannet?

• Enkel installasjon. Godta at det er mye lettere å koble kabelen til varmeapparatet enn å sirkulere kjølevæsken i den.
• Ikke noe problem med linerisolering. Tapet i strømkabelen på grunn av sin egen elektriske motstand er to størrelsesordener mindre enn varmetapet i rørledningen med kjølevæske.
• Enkel innstilling av lufttemperatur. For at tilførselstemperaturen skal være konstant, er det tilstrekkelig å montere i varmeforsyningskretsen i varmeapparatet en enkel styrekrets med en termisk sensor. Til sammenligning vil systemet med varmtvannsberedere tvinge deg til å løse problemene med å tilpasse lufttemperaturen, varmebæreren og kjelenes kraft.

Har strømforsyningen feil?

1. Prisen på en elektrisk enhet er noe høyere enn vannet. For eksempel kan en 45 kilowatt elvarmer kjøpes for 10-11 tusen rubler; vannvarmer med samme kapasitet vil koste bare 6-7000.
2. Det som er viktigere, når du bruker direkte oppvarming med strøm, er opprørende driftskostnader. For å varme kjølevæsken, overføre varmen til vannsystemet for oppvarming av luften, brukes forbrenningen av gass, kull eller pellets; denne varmen i kilowatt er mye billigere enn elektrisitet.

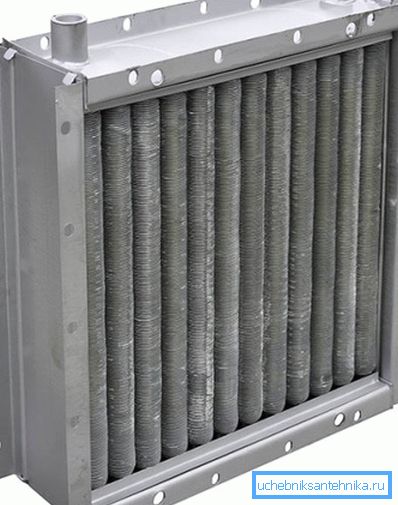

Vannvarmere for innløpsventilasjon er generelt vanlige varmevekslere med utviklede finner.

Vannet eller et annet kjølemiddel som sirkulerer gjennom dem gir varme til luften som går gjennom finnene.

Fordelene og ulempene ved ordningen speiler egenskapene til den konkurrerende løsningen:

• Kostnaden for varmeren er minimal.
• Utgifter under drift bestemmes av hvilken type drivstoff som brukes og kvaliteten på varmeoverføringskoblingsisoleringen.
• Justering av lufttemperaturen er relativt komplisert og innebærer et fleksibelt system for styring av sirkulasjon og / eller kjelen.

materialer

For elektriske luftvarmere brukes aluminium eller stålfinner vanligvis på standard varmeelementer; en mindre vanlig oppvarming med en åpen wolframspole.

For vannvarmere er preget av tre versjoner.

1. Stålrør med stålfinner sørger for maksimal lave byggekostnader.
2. Aluminiumsrør med aluminiumfinner på grunn av høyere varmeledningsevne av aluminium garanterer en litt høyere varmeoverføring.
3. Endelig gir bimetalliske varmevekslere laget av kobberrør med aluminiumfinner maksimal varmeoverføring til en pris av noe lavere motstand mot hydraulisk trykk.

Tilpasset utførelse

Et par løsninger fortjener spesiell omtale.

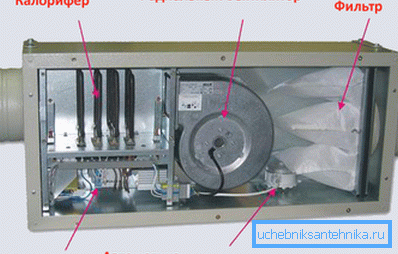

1. Luftbehandlingsenheter er en varmeapparat med en forhåndsinstallert vifte for å levere luft.

1. I tillegg produserer industrien produkter med varmegenoppbyggere. En del av varmeenergien er tatt fra luftstrømmen i eksosventilasjonen.

montering

Hvis det ikke er noen spesielle problemer med installasjon av elektriske apparater, er alt noe mer komplisert med vanninnretninger. Hva er bindingen til ventilasjonsvarmeren? For et selvdrevet lav-effekt luftvarmesystem, ville den enkleste løsningen være å installere et par slam-shut-ventiler foran varmeren (ved reparasjon) og et termostathode ved uttaket.

I tillegg er innkoblingen til det generelle varmesystemet nødvendigvis forsynt med en bypass, som vil tillate å slå av enheten uten å stoppe sirkulasjonen. Hvis en høykapasitetsvarmer er ansvarlig for oppvarming av luften i ventilasjonen av hele bygningen, vil denne instruksjonen åpenbart være uegnet. Her er en av mulige strapping-ordninger.

Sannsynligvis krever ordningen noen få kommentarer.

• Avstengningsventilene ved innløpet, som i det forrige tilfelle, er nødvendige ved reparasjon eller bytte av selve varmeren eller avstengningsventilene uten å stoppe sirkulasjonen i hovedkretsen.
• Et grovt filter forhindrer anfall av treveisventilen eller pumpe av skala, sand eller rust.
• Sirkulasjonspumpen tillater kjølevæsken å sirkulere gjennom den lille ringen gjennom jumperen.
• Kontrollventilen forhindrer kjølevæsken i å bevege seg gjennom jumperen i motsatt retning: trykket på tilførselsledningen er alltid større.

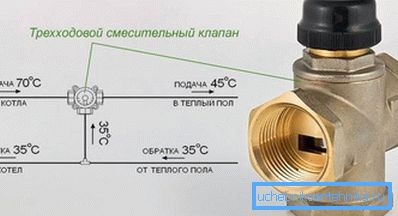

• Endelig tillater det viktigste elementet i ordningen - en treveisventil med elektrisk drev og temperatursensor - å blande varmeoverføringsmediet fra tilførsels- og returrørene, og dispensere blandingen avhengig av sensoravlesningene.

Viktig: Det øyeblikket som ikke er angitt på skjematisk bilde - det vil bare fungere hvis det er en beholder på returrøret (for eksempel på en av flensene til den nedre ventilen).

beregningen

Hva er beregningen av effekten til ventilasjonsvarmeren?

Her er en enkel formel av skjemaet Q (W) = L * 0.335 * (Tv-Tn), hvor:

• Q - enhetens kraft;
• L er luftstrømmen i kubikkmeter i timen;
• TV og Tn - temperatur utgående og injisert strømning.

Så, for en utetemperatur på -5C, måltemperaturen for innløpsventilasjon + 18C og luftforbruk på 500 m3 / time, vil beregningen av ventilasjonsvarmeren være 500 * 0.335 * 23 = 3852.5 watt.

konklusjon

Vi håper at vi kunne svare på alle spørsmålene som har samlet seg i leseren.

Ytterligere saksmateriale, som vanlig, finnes i vedlagte video i denne artikkelen. Lykke til!
