Varmeklaff vil øke effektiviteten til kokeovnen

Metallkoking og oppvarmingskoker har en utvilsomt fordel - kompaktitet. En slik enhet vil ikke ta opp mye plass i ditt hjem eller landsted. For å øke effektiviteten til stekeovne i støpejern og støpejern, brukes en mursteinskjerm.

Ulemper med metallkomfyr og hvordan man fikser dem

1. De kompakte dimensjonene til metallovner har en ulempe - luftvarmevekslingsoverflaten er for liten.
2. I tillegg har gassformige forbrenningsprodukter en meget høy temperatur - fra + 300 grader og mer. Derfor må vi tenke på brannsikkerhet og varmeisolere skorsteinen.
3. Som kjent er virkningsgraden av ovner proporsjonal med den inverse temperaturen i avfallsforbrenningen. Til matlaging bruker kokingsenheter langt fra all den genererte termiske energien.
4. I tillegg har slike ovner vanligvis korte skorsteinskanaler. Derfor absorberes de litt varme.

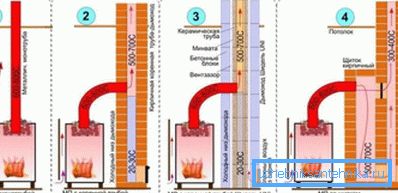

Vær oppmerksom på! Av alle disse årsakene antyder instruksjonen at det maksimale varmetapet av enhetene faller på skorsteinen, hvorved forbrenningsproduktene slippes ut i atmosfæren. Det er faktisk en stor prosentandel av varmen fra de brukte brennstoffkomfurene bruker på "oppvarming av gaten."

1. Slike varmetap er irrasjonelt fra et hvilket som helst synspunkt. Det er et behov for å minimere dem. En av de vanligste måtene å redusere energitapet til en ovn er å utstyre enheten med egne hender med et varmeskjold.

Hva er en enhet

1. Skjoldet er en liten murvegg festet til ovnen, hvorav det er et utviklet system av skorsteiner..
2. Slike enheter er nesten aldri laget med en brannboks.. Skjermen oppvarmes på grunn av at gassene er fjernet fra ovnen. Strukturelt er veggen ikke i stand til å kaste mye varme inn i miljøet.

1. Det er mer komplekse og praktiske design, prisen er høyere. De er utstyrt med sine små ovner. De kan gjøres uavhengig av kokeplaten og festes for eksempel til ovner med peis.
2. Teglstenen har god termisk ledningsevne, og viktigst - høy varmekapasitet. Varmes opp når ovnen blir stekt eller tilberedt, gir han varmen til rommet i flere timer. Så du kan få en analog av en mursteinskamin. Bare enklere konstruktivt og for mindre penger.

Vær oppmerksom på! Oppvarmings- og kokeovnen med vakt er i stand til å ha en termisk effekt på 7/14 kW. Når brennstoffet brenner, gir veggen i lang tid miljøet ca 1 kW varme. For å varme opp rommet uavhengig, er dette ikke nok, men slik at det ikke tørker ut raskt, er denne mengden energi nok.

Konstruksjoner av enheter

Oppvarmingsplattformene er delt inn i to brede kategorier: de kan være tykke eller tynne vegger.

Om veggtykkelse

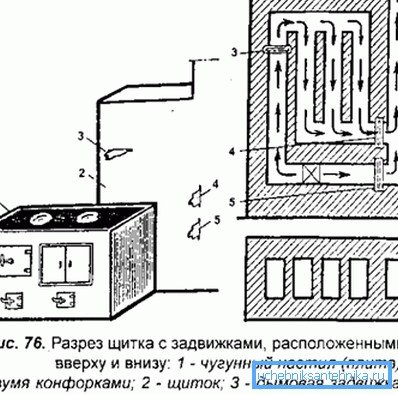

1. Tykke vegger plater er lagt i halv murstein. De må forvarmes godt. Når en komfyr med varmeklaff brukes konstant, er en slik anordning tilrådelig. Blant annet er tykke vegger konstruksjoner å foretrekke fra brannvesenets synsvinkel.
2. Oppvarming tynnvegget klaff er plassert i en kvart av en murstein. For å oppfylle brannvernskrav, er slike strukturer ofte dekket med metalldeksler.
3. Overflaten av veggene kan pusses, flislagt med flis eller, etter å ha ferdig leddene, venstre uten etterbehandling. Det er nødvendig å revne ovnen peis med en oppvarming vakt under leggingen.

1. Enhetene kan operere i to driftsformer - vinter og sommer. I den første av disse er designen fullt oppvarmet, i den andre delen.

Vær oppmerksom på! Når varmeskjoldet er lagt, økes brannbeskyttelseskravene til dem. For eksempel skal enheten bygges nødvendigvis på et eget fundament. Det må være vanntett.

Hva kobling å foretrekke

Latt opp oppvarmingsplaten med egne hender, med hensyn til flere anbefalinger.

1. Mer rasjonell konstruksjon i halv murstein. Tynge vegger strukturer blir oppvarmet raskere, og kjølig raskt.
2. Legger inn? murstein, i tillegg, må overholde økte brannverntiltak. Så det er ønskelig å ta lignende brett inn i en stålkasse.
3. Temperaturen på eksosforbrenningsprodukter bør ikke være mindre enn + 100 °. Ellers kan trekkraften i ovnen falle betydelig, og kondensatet vil begynne å slå seg på elementene.
4. Som i alle ovns skorstene, skal i ventiler bruke ventiler for justering. Ellers, i kaldt vær, vil temperaturen i rommene falle veldig raskt.
5. Bestillingen av varmeskjoldet er laget av vanlige røde murstein. De må være korpulente, gapet i materialet som trengs for termisk isolasjon, og det er i dette tilfellet noe.
6. For liming må murbruk bruke lakkløsning av ovnen. Sement-sandblanding er ikke motstandsdyktig mot høy temperatur.

Arbeidsordninger

I henhold til operasjonsprinsippet er to typer enheter skilt.

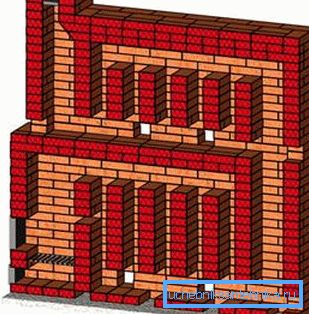

Kanalskjold

1. Inne i denne enheten er det en slags labyrint av skorstene som har samme seksjon.
2. Når slike oppvarmingsplater er plassert, kan de ha både horisontale og vertikale partisjoner.
3. Termisk energi til veggene i forbrenningsproduktene gir en jevn bevegelse langs hele kanalens lengde.
4. I kanaltypen av enheter, hopper hoppere ofte forbi skorsteinen. De er inngjerdet av partisjoner. Det er nødvendig at ovnen i sommeren ikke oppvarmer rommet.

I ovner-peiser er det ikke nødvendig med jumpers, fordi de er utstyrt med skjold for større varmegenvinning. Enheten til en kraftig metallenhet, for eksempel for Bayern (termisk kraft på 14 kW) uten en slik jumper, bør ikke gjøres. (Se også artikkelen Biobrensel for peiser: funksjoner.)

Bell-enheter

Varmeskjoldet av Kolpak-typen består av ett eller flere hulrom, som er forbundet med skorsteiner. Utgangen og inngangen til kanalen i alle kappene gjøres mye under toppen av planet.

Hvorfor er dette nødvendig? Oppvarmede luft- og ovngasser renner alltid oppover. Penetrering i hetten, vil gassene før de avkjøles, ligge der. Når de gir opp sin varme, vil de bli erstattet av en ny del av oppvarmede forbrenningsprodukter, og de vil strømme ned skorsteinen til gaten.

Vær oppmerksom på! Det bør tas i betraktning at to-klaffskjoldet vil ta mer termisk energi fra forbrenningsavfallet enn en-flap-motparten. Deres kostnader er det samme fordi materialkostnader er likeverdige.

Funksjoner i implementeringen av kretskortet

1. I tillegg til rektangulære enheter, når det ikke er nok plass i rommet, er det ofte utstyrt med et hjørneskjerm. I tillegg til det faktum at dette designet sparer et nyttig volum, på grunn av det større varmevekslingsområdet, gir det mer energi.

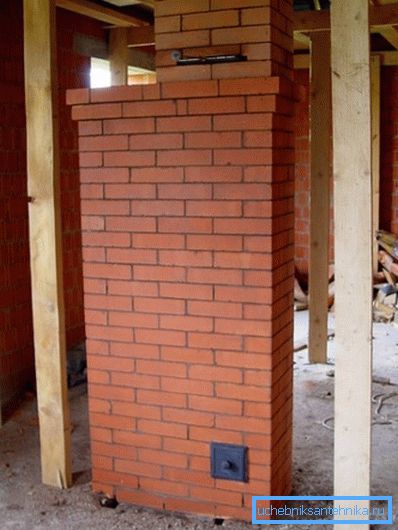

2. Hvis du gir klaffen med en separat brannkasse, blir den omgjort fra et ekstra element av ovnen til et fullverdig oppvarmingsutstyr.
3. Egnet brennstoffkammer er nødvendig for å ikke smelte ovnen smidig. (Se også artikkelen Oppvarming av et privat hus med ved: funksjoner.)

konklusjon

Å lage et varmeskjold med egne hender, vil øke produktiviteten til hovedovnen betydelig takket være den forbedrede varmevekslingen i rommet.

Sjekk ut videoen i vår artikkel, den inneholder mye mer informasjon.
