Varmekontrollenhet: funksjoner, enhet, fordeler

Moderne oppvarmingssystem gjør det mulig å implementere de mest komplekse og avanserte systemene og programmene for justering av driftsmodusene for å oppnå betydelige energibesparelser for å gi fjernkontrollen til oppvarming. Vi ønsker å vurdere varmekontrollenheten med hensyn til dens strukturelle og operasjonelle egenskaper og fordeler.

Automatisk styreenhet

avtale

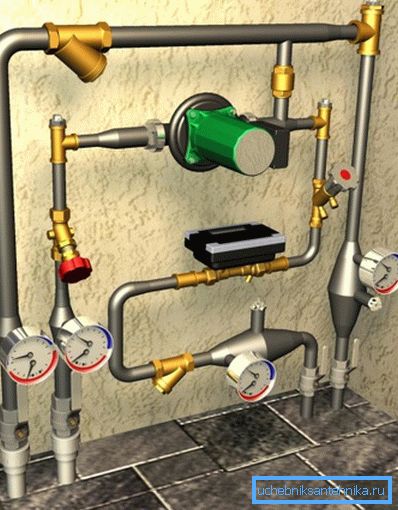

Den automatiske kontrollenheten er et individuelt varmepunkt designet for å kontrollere parametrene for kjølevæsken som sirkulerer i varmesystemet, avhengig av temperaturen i rommet, på gaten, i kretsens tilførsels- og returrør.

I tillegg lar systemet deg iverksette beskyttelse mot nødssituasjoner, bytte av utstyrsoperasjon, GSM-varmekontroll. I tilfelle en sammenbrudd eller en unormal situasjon, er modulen i stand til å varsle alle abonnenter på postlisten via sms.

Dette er imidlertid ikke en fullstendig liste over funksjoner.

Kontrollknappen kan gi:

• Moduser og driftsparametre for sirkulasjonspumpe i varmesystemet, en gitt sirkulasjonshastighet for kjølevæsken;
• Overvåke vedlikehold og utførelse av en forhåndsbestemt temperaturplan for tilførsels- og returrørledningene. Dette bidrar til å beskytte systemet mot overoppheting og overkjøling;
• Opprettholde en gitt konstant trykkforskjell i forsyningen og tilbake til bygningen, hva gjør det mulig å jobbe normalt for alt automatisk utstyr i vanlig modus;
• Fin og grov kjølemiddelrengjøring;
• Visuell kontroll av alle systemets ytelsesindikatorer: temperaturer i nøkkelområder, trykkforskjeller ved nodens innløp og utløp, en gitt driftsmodus, alarmer;
• Fjernkontroll av oppvarming via telefon og via Internett;
• Fjernkontroll av rommet, alarmen, inngangsdørene og portene ved hjelp av flere sensorer.

Vær oppmerksom på! For å installere et slikt system, må kjelen og annet utstyr tilpasses elektronisk styring. Gamle rammer med mekaniske ventiler med denne ordningen virker ikke.

Enhet og prinsipp for drift

Strukturen til et hvilket som helst automatisk styringssystem inkluderer slike noder:

1. Sensorer og sensorer som samler nødvendige data i ulike deler av systemet;
2. Kontrollerne og prosessorene som sammenligner dataene mottatt fra sensorene med verdiene diktert av instruksjonen (programmet) som er registrert på minnekortet, tar en beslutning og på grunnlag av dette gir kommandoer til de utførende mekanismer;
3. De utførende mekanismene som mottar kommandoer fra kontrollerne og utfører enkle handlinger - Avstengningsventiler og ventiler, øk kraften til enhetene, bytt driftsmodusene til oppvarmingsutstyret, utfør nødstopp av de ødelagte nodene.

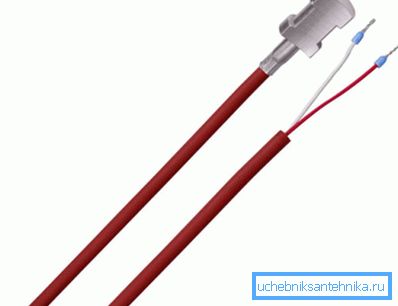

Sensorene er trykk- og temperatursensorer, samt eventuelle ekstra sensorer som lar deg overvåke forskjellige prosesser. De viktigste temperatursensorene leverer og returnerer strøm av kjølemiddel, temperatursensorer i rommet og på gaten, samt trykksensorer ved inngangen til systemet.

Regulatorens rolle spilles av en lavpower datamaskin som leser informasjon fra alle sensorer. Et program som oppdager temperaturforhold registreres på datamaskinens minnekort.

Kontrolleren sammenligner de oppnådde verdiene med de angitte, og tar om nødvendig beslutning om å gjøre endringer: øke kjølevæsketilførselen til en bestemt krets, slå av kjelen eller overføre den til en annen driftsmodus, etc.

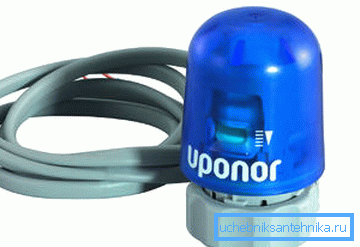

Ved beslutningstaking sender styreren et styresignal til en eller annen aktuator: et bryterelé, en ventil eller en ventil aktuator, en bryter eller kjelenes elektronikk. Avhengig av det angitte programmet, kan GSM-modulen for oppvarmingskontroll sende meldinger til eieren om en bestemt hendelse, og vente på et svar - for å ta visse tiltak.

Oppvarmingskontroll i et landhus via GSM utføres ved hjelp av en spesialmodul innebygd i datamaskinen.

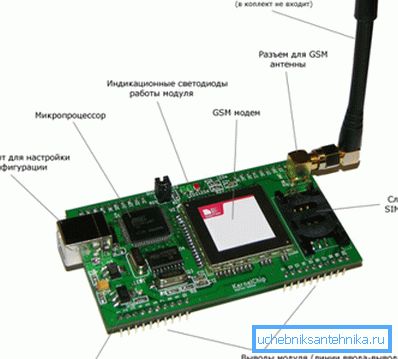

Denne modulen inneholder følgende elementer:

• Spor for å bytte SIM-kort;
• Strømforsyning og batteri;
• GSM-modem;
• Stikkontakt for antennen;
• LAN-port for tilkobling til en Internett-leverandør;
• en mikroprosessor;
• Minnekort;
• USB-kontakt for konfigurasjon og konfigurasjon;
• LED-indikatorer eller flytende krystall display;
• Kontaktgruppe med innganger og utganger for datainnsamling og sending av styresignaler.

Vær oppmerksom på! Sammen med modulen for GSM-kontroll, må programvare leveres for installasjon på operativsystemet til en mobiltelefon. Programmet vil bidra til å organisere fjernkontrollen og operatøren.

fordeler

Hva er fordelene ved å bruke den automatiske oppvarmingsenheten?

En moderne kontroller med en kommunikasjonsmodul lar deg motta slike fordeler og fordeler:

• Finjustering av systemet i sanntid gir maksimal besparelse med et passende nivå av komfort;
• Du kan oppnå nøyaktig temperatur og klimaparametere i rommet, hva du vil, og for dette er det nok å bare sette ønsket temperatur
• Øyeblikkelig varsling av nødforhold og unormale hendelser øker påliteligheten og sikkerheten til arbeidet betydelig;
• Du har mulighet til å forlate huset med oppvarming og på avstand for å kontrollere tilstanden, samt å kontrollere driftsmodusene, slå utstyret på eller av eksternt.
• Et vinterbesøk i et landsted når oppvarming er slått av, krever at du kommer inn i et kaldrom, smelter enheten og vent i flere timer til rommet blir varm. Nå kan du gi kommandoen å slå på forhånd og ikke kaste bort tid.

Du kan montere og koble kontrollsystemet selv - for dette krever ingen tillatelser og godkjenninger. Jobben er enkel å gjøre ved å følge produsentens instruksjoner. Prisen på settet kan variere fra 4 til 40 tusen rubler, avhengig av konfigurasjon og produsent.

Vær oppmerksom på! De fleste modulene har kontakter for tilkobling av flere sensorer, som gjør det mulig å organisere kontroll over åpningen av vinduer og dører, lytte eller se og andre nyttige funksjoner.

konklusjon

Kontroll og styring av moderne varmesystemer kan utføres av programvare med operatørens eksterne deltagelse. Kommunikasjon kan oppnås via GSM digital mobilkommunikasjon eller Internett. Ytterligere informasjon finnes i vår video.
