Varmepumper til hjemmet: formål, enhet, utvalgskriterier,

En hjemmevannpumpe er en uunnværlig enhet for systemer med tvungen sirkulasjon av kjølevæske. De fleste moderne ordninger er bygget nøyaktig på det obligatoriske prinsippet, så spørsmålet om å velge en sirkulerende enhet er svært viktig. Vi vil snakke om de grunnleggende egenskapene og kriteriene for å velge en pumpe til oppvarming.

Oppvarming sirkulasjonspumpe

avtale

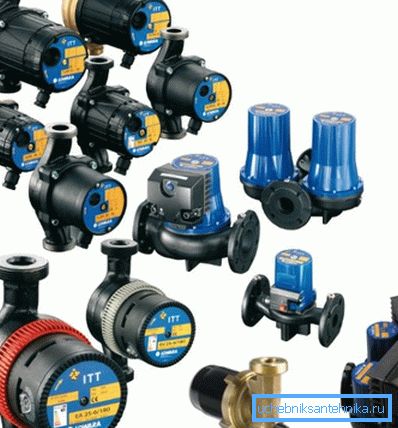

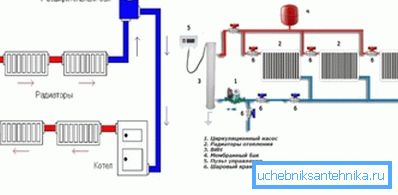

Det er to typer organisering av kjølemiddelbevegelse i varmesystemer:

• naturlig;
• og tvungen sirkulasjon.

Naturlig sirkulasjon er mulig i små, enkle ledningsdiagrammer, men utvidede og forgrenede rørledninger krever tvungen bevegelse av væske.

Tidligere ble det oppvarmet et privat hus uten en pumpe, siden enhetene var mangelvare og var ganske dyrt. I tillegg ble ikke alle bosetninger elektrifisert, og pumpens motor er drevet av elektrisk energi.

Men selv små systemer forsøker å gjøre med tvungen sirkulasjon, da dette øker effektiviteten av varmeoverføring, øker effektiviteten av oppvarming, og gassforbruket for oppvarming av kjølemidlet reduseres. Drivstofføkonomi i ordninger med tvungen sirkulasjon kan være opptil 30% sammenlignet med den naturlige bevegelsen av vann på grunn av konvektiv bevegelse av lag med forskjellige temperaturer.

Vær oppmerksom på! Sirkulasjonspumpen er nødvendig for tilrettelegging av kjølevæskens tvungne bevegelse på grunn av pumpens arbeid med en elektrisk motor.

I multikretskretser med kollektorstrålefordeling er bygninger med flere etasjer og store områder med oppvarming av normal naturlig sirkulasjon i varmesystemet umulig på grunn av den store hydrauliske motstanden som oppstår i rørledningen. For å overvinne denne motstanden trenger du en sirkulasjonspumpe.

Enhet og prinsipp for drift

La oss finne ut hvordan pumpen er designet for oppvarming av huset. For klarhet bruker vi ordningen til de viktigste delene av enheten:

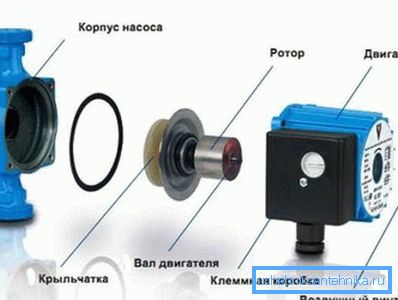

Så, er følgende enheter en del av enheten:

• Pumpens kropp, laget av støpejern eller rustfritt stål. Her er fangst av vannstrømningsrotasjonshjul og pumpe det i en gitt retning;
• Motorhus med statorviklinger. Et roterende magnetfelt induceres i viklingene, som får rotoren til å bevege seg;

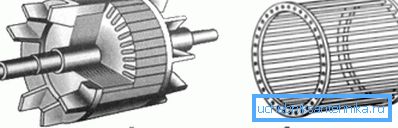

• Motorenes ekorns-rotorrotor, hvor statorfeltet induserer en strøm som samvirker med det roterende feltet av armaturen (asynkron operasjonsprinsipp);
• Motoraksel med keramiske lagre, som overfører dreiemomentet til pumpehjulet;
• Hjulet som roterer på akselen og fanger væsken, utfører overføringen;
• Mellom løpehjulet og rotoren er en beskyttende hylse som ikke tillater vann å trenge inn i motoren.
• Terminalboks med styreenhet, hastighetsbryter eller frekvensomformer;
• Luftskrue for å fjerne overflødig luft.

Operasjonsprinsippet for en slik maskin er som følger: vekselstrøm strømmer til statorviklingen og skaper et pulserende (roterende) magnetfelt i det med en rotasjonshastighet på 3.600 omdr./min. Med ett par viklinger. Feltlinjene av kraft skjærer den stasjonære rotoren og induserer en strøm i viklingen som skaper rotorfeltet.

Statorens roterende felt fanger (tiltrekker) rotoren og får den til å rotere med den. Akselet er stift forbundet med rotoren og roterer derfor også, overfører kraften til pumpehjulet som er plassert på den, som pumper væsken i pumpehuset og skaper sirkulasjon i systemet.

Vær oppmerksom på! For normal drift av enheten, må pumpen fylles med vann, ellers vil ikke væsken bli gripet og pumpehjulet vil rotere i tomgang.

Kontrollenheten lar deg justere rotasjonshastigheten for akselen ved å bytte klemmer (legge til eller redusere antallet av armaturviklinger) eller ved å konvertere frekvensen til vekselstrømmen.

Utvalgskriterier

For å velge riktig enhet, må du kjenne følgende parametere:

1. Trykk som pumpen må gi. Den er lik den totale hydrauliske motstanden til rørledningen, målt i meter vannkolonne;
2. Enhetens ytelse. Tilsvarer kjølevæskestrømningen i systemet, som beregnes ved beregninger;

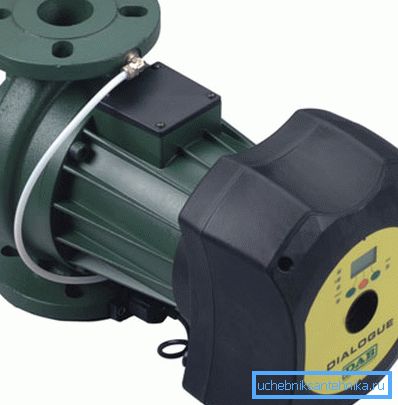

3. Tilkobling av dimensjoner. På motorhuset er to typer vanligere - henholdsvis 25 og 32 mm eller 1 og 1,25 tommer;
4. Montering eller overordnede dimensjoner av produktet. De bør tas med i betraktning for at enheten din skal passe i rørledningen.

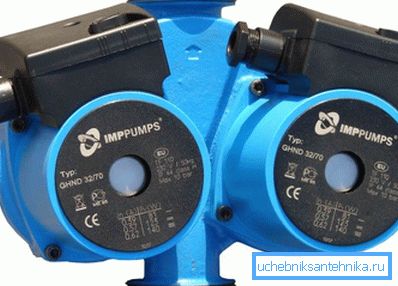

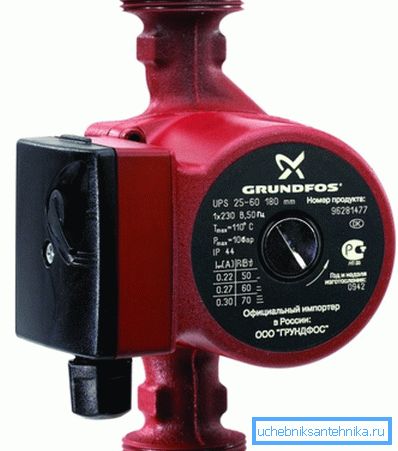

Vær oppmerksom på! Hvis du ser på saken merking, vil du se et numerisk forhold der, for eksempel 32/70. Det første tallet angir tilkoblingsstørrelsen i millimeter, og den andre - trykket i decimetre, det vil si 70 er 7 meter vannkolonne.

Trykket i systemet kan beregnes ganske enkelt av formelen

H = F * s, hvor:

• H - hodet i meter vannkolonne;
• F - antall etasjer med kjeller inkludert
• c - gjennomsnittlig koeffisient lik verdien av hydrauliske tap i en etasje av bygningen. Ifølge SNiP er det 0,7 - 1,1 m for to-rørsystemer og 1,16 - 1,85 m for kollektor-strålesystemer.

For rørledningen til et privat hus bør den maksimale verdien av koeffisienten tas.

Produktiviteten beregnes i henhold til en forenklet skjema eller på grunnlag av en flyt-trykkskarakteristikk. Forenklet formel for beregning:

Q = W / 1,163 * 20 = 0,043 * W, hvor:

• Q-ytelse;
• W er mengden varmeenergi som kreves for oppvarming av rommet.

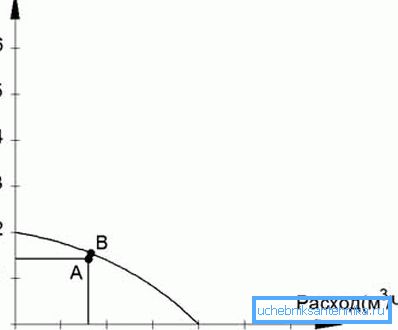

Å vite trykket og ytelsen, kan du bestemme pumpens driftspunkt, sette verdien av trykket på grafens vertikale akse og strømningshastigheten - på horisontalplanet. Når du bruker katalogen, kan du hente en enhet der driftspunktet er så nært som mulig til det punktet vi har definert:

Monteringsarbeid

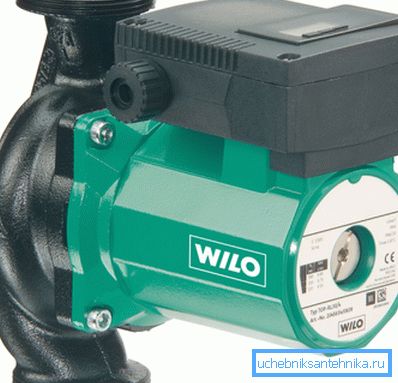

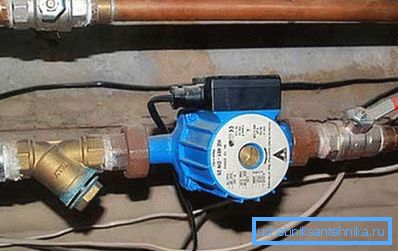

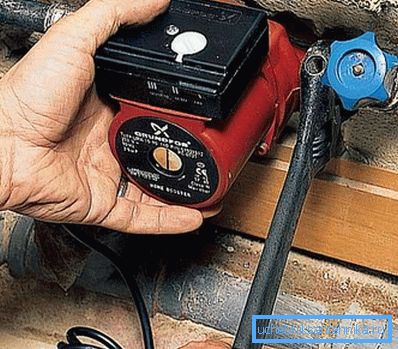

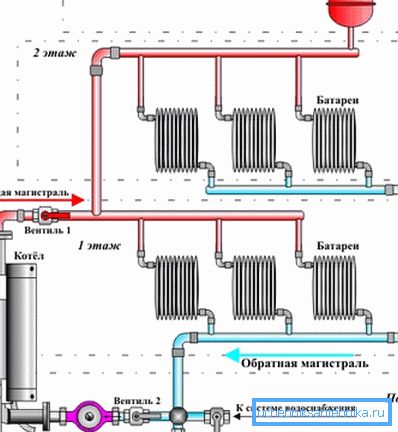

Installasjonsinstruksjon gjør-det-selv-pumpen er ganske enkel. Det er installert på returrøret ikke langt fra kjelen, siden i denne delen av kretsen er det den laveste temperaturen på varmebæreren.

Før du kommer inn i produktet, kuttes et grovt vannfilter inn, og før filteret og etter at pumpen kommer ut, er kulventiler installert slik at enheten kan fjernes for å erstatte eller reparere uten å tømme vannet.

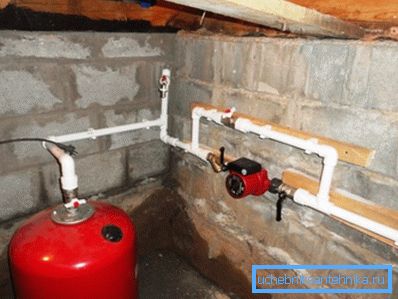

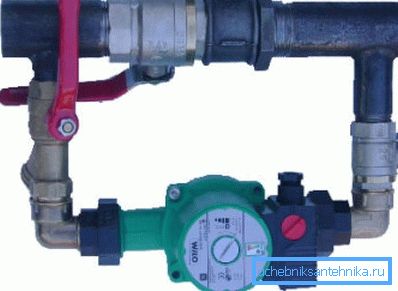

Ofte er enheten installert gjennom bypassen, og bypass-delen av røret er blokkert av en kran. Hvis pumpen bryter ned, kan du åpne bypassventilen for naturlig væskesirkulasjon.

Vær oppmerksom på! Etter å ha installert sirkulasjonsmaskinen, bør prøvetrykkstesting av varmesystemet hjemme utføres ved hjelp av en spesiell trykk.

konklusjon

En sirkulasjonspumpe er et nødvendig element i moderne varmesystemer for private hus og store gjenstander. Valg og installasjon av enheten er laget i henhold til instruksjonene beskrevet ovenfor. Videoen vil hjelpe deg å velge og installere produktet riktig.
