Varmesystem med naturlig sirkulasjon: 2 måter å installere

Uansett hvilken type kjele som brukes, for å effektivt oppvarme et hus eller en leilighet, er det nødvendig å ordne sirkulasjonen av kjølevæske riktig gjennom rør og radiatorer installert i boligen. Det mest effektive og distribuerte gravitasjonssystemet. Prinsippene for sitt arbeid, de eksisterende varianter, samt hvordan man skal designe oppvarming med naturlig sirkulasjon med egne hender, vil bli diskutert nedenfor.

Operasjonsprinsipp

Det er to hovedordninger for oppstilling av tekniske nettverk av oppvarming:

1. Oppvarming med tvungen sirkulasjon. I dette tilfellet brukes pumpeutstyr, takket være hvilket vann som er gitt i riktig retning. Ulempene med denne løsningen er støyen som produseres av elektriske enheter, samt avhengigheten av oppvarming av tilgjengeligheten av elektrisk energi.
2. Husoppvarming med naturlig sirkulasjon. I dette tilfellet er strømmen av vann fra kjelen til radiatorene og ryggen tilveiebrakt ved å endre de termodynamiske egenskapene til væsken.

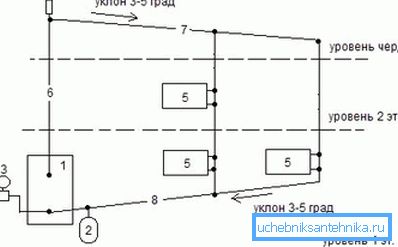

Essensen av operasjonen er som følger: Vannet utvides ved oppvarming, noe som medfører at dets tetthet avtar, og væsken presses inn i varmesystemets øvre del. Når det kjøles ned, går kjølevæsken gradvis til kjelen langs rørene som ligger skråstilt, hvorpå syklusen fortsetter.

Vær oppmerksom på! Naturlig sirkulasjon av oppvarming er bare mulig med riktig monterte rør og tilstedeværelse av ekspansjonstank. Sistnevnte er nødvendig for å fjerne luft fra radiatorer og skape det nødvendige trykket i ingeniørnettverket.

Ulempene med den beskrevne ordningen inkluderer det faktum at vannsystemet med naturlig sirkulasjon har betydelig tröghet og er dårlig egnet for oppvarming av store områder (100 kvadratmeter og over) eller hus med 5 eller flere rom.

Sirkulasjonshode

For at varmevekslingen som organiseres av kjølevæsken skal være mest effektiv, er det nødvendig å beregne varmesystemet riktig med naturlig sirkulasjon.

Det er viktig å vurdere følgende indikatorer:

• forskjellen i høyde mellom plasseringen av kjelevarmeveksleren og avløpshullet til den laveste oppvarmningsvarmeren - jo større denne verdien, desto bedre vil væsken sirkulere;
• temperaturen som vannet er oppvarmet i kammeret til en gass, elektrisk eller fast kjele - jo større forskjell er, desto mer effektivt vil systemet fungere.
• installasjonshøyde på radiatorer og ledningsvinkelen til rørledninger - jo høyere denne indikatoren er, desto mer effektivt vil det avkjølte kjølevæske overvinne den indre motstanden ved bakstrømmen til kjelen.

Vær oppmerksom på! Varmekjelen må være plassert under radiatorene, ellers vil kaldt vann ikke nå varmeveksleren. Av denne grunn blir ikke individuell oppvarming ved naturlig sirkulasjon brukt i urbane leiligheter, da det ikke er plass til installasjon av varmeapparatet.

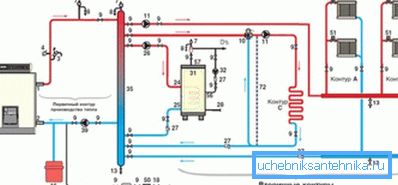

Ved utforming av hvilket som helst varmesystem er det også nødvendig å beregne kraften til sentralelementet - kjelen - som oppvarmer kjølevæsken som leveres til radiatorene.

For å gjøre dette, bruk følgende formel:

W = Wud * S / 10, hvor:

• W - nødvendig kraft på utstyr, kW;
• Wud er korreksjonskoeffisienten for et geografisk område (fra 0,7 til 1,5, avhengig av klimasonen);
• S - område av oppvarmede lokaler, kvm.

Rørledningsveier

Oppvarming av et privat hus med naturlig sirkulasjon kan installeres i to fundamentalt forskjellige ordninger.

De varierer i slike funksjoner:

• ved å bli med i radiatorer med vannoppvarming med hovedrør som leverer vann - det er et rør med en rør og to rør (prisen på sistnevnte er høyere på grunn av det økte forbruket av materialer, men det er mer effektivt);
• stedet for å legge de viktigste vannrørledninger - de kan være øverst (over radiatorene) eller under (langs gulvet);
• Vannrørarrangementer - slutten (vann leveres til hver radiator separat og fjernes fra den på samme måte) eller by-pass, når varmemediet, som strømmer fra topp til lavest punkt, passerer gjennom alle radiatorer.
• arrangement av stigerør - de kan festes horisontalt og vertikalt.

Metode 1. Monotube tyngdekraft oppvarming system

Naturoppvarming, laget under ordningen med et enkelt rør, kan bare ha den øvre ledningen av hovedkanaler. I dette tilfellet, som navnet antyder, installeres en tilførselsledning, hvor væsken returnerer etter å ha strømmet gjennom radiatorene.

I dette tilfelle organiseres den naturlige strømmen av fluidet på grunn av forskjellen i dens temperatur og som en konsekvens dens tetthet.

Hvis gravitasjonsvarmesystemet er montert i et to- eller tre-etasjes hus, da antall etasjer øker, må området for radiatorene reduseres. I dette tilfellet, til tross for nedgangen i kjølemiddelets temperatur, vil oppvarmingen være jevn.

Rør i et enkeltrørvarmesystem kan installeres på to måter:

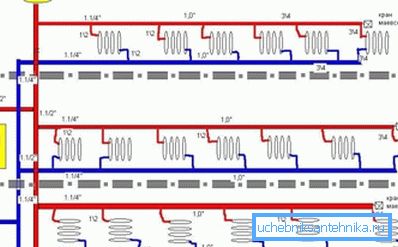

• parallell - en del av vannet kommer inn i radiatoren, og resten av kjølevæsken strømmer videre gjennom hovedkanalen ytterligere (fordelen med denne løsningen er at ved hjelp av manuelle eller automatiske avstengningsventiler kan du begrense mengden varmt vann som leveres til varmepanelet og derved redusere temperaturen i rom);

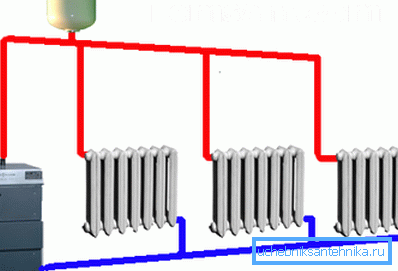

• flyter gjennom - i dette tilfellet strømmer hele volumet av oppvarmet vann gjennom hvert varmepanel i huset (du kan ikke regulere volumet av vann som følger med til radiatoren, samt fullstendig blokkere forsyningen, da dette vil føre til feil i hele systemet).

Tips! En mer optimal ordning kan betraktes som parallell. Det gjør det mulig å regulere temperaturregimet separat i hvert rom. Dette sparer energi (gass, diesel, og så videre) og skaper et mer komfortabelt innendørs mikroklima.

Med tanke på at vannforsyning i et enkeltrørsystem kun kan gjennomføres via en kanal, er denne type oppvarming kun mulig i bygninger med loftsgulv, hvor rør med vann oppvarmet i kjelen er plassert.

Ulempene ved enrørsordningen inkluderer manglende evne til delvis å starte systemet, fordelene er lavere kostnader på grunn av mindre mengder materialer og installasjonsarbeid, samt estetikk.

Metode 2. To-rør tyngdekraft oppvarming nettverk

I dette tilfellet er det nødvendig å installere to rørledninger:

1. Innkommende. Den leverer en forvarmet varmebærer til batteriene. Et rør er trukket fra kjelen, som kommer inn i ekspansjonstanken som trengs for å skape trykk i linjen. Fra det går vannstrømmen til radiatorene. Volumet av ekspansjonstanken som brukes, avhenger av størrelsen på varmesystemet. I noen tilfeller må denne enheten være utstyrt med et overløpsrør som fjerner gjenværende væske.
2. Kommer ut. Gjennom denne rørledningen transporteres det avkjølte vannet til varmeveksleren til kjelen for oppvarming. Kaldelinjen bør legges i samme lokaler der tilgangskanalen ble montert. Dette er en mer effektiv ordning, da det gir bedre kontroll over temperaturen i rommene. Dens ulemper - høye kostnader for installasjon og bulkiness.

Valg av konstruksjonsstigerør

Det er to hovedalternativer:

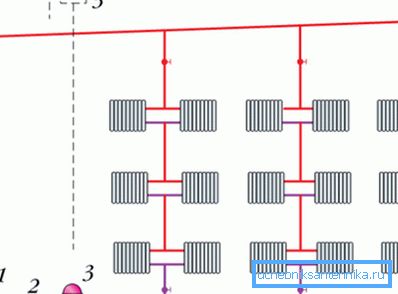

1. Vertikal stigning. I dette tilfellet kobles alle rør fra radiatorer til sentralelementet som går gjennom hver etasje av huset. Fordelene ved bruken inkluderer fravær av risiko for flytrafikk, ulempene er høye kostnader (flere rør som forbinder det sentrale røret med radiatorer er nødvendig).

1. Horisontal riser. Alle varmeelementer i hver etasje er koblet til en forsyningsledning. Mer økonomisk alternativ. Men i dette tilfellet er det nødvendig å i tillegg installere spesielle luftventiler, som forhindrer "lufting" av oppvarmingsnettet, noe som påvirker effektiviteten.

Fordeler og ulemper

Bruken av et varmesystem med naturlig sirkulasjon av kjølevæsken har mange fordeler, hvorav de viktigste inkluderer:

• Enkel installasjon, igangkjøring og vedlikehold;
• maksimal effektivitet - gravitasjonsvarmenettet har høy effektivitet og gjør det mulig å regulere temperaturregimet for hvert rom separat;
• økonomi - gravitetsvarmenettverk er et av de minst kostbare blant de eksisterende hjemmevaringssystemene (hvis du tar tiltak for å redusere termisk ledningsevne av vegger, gulv og tak);
• lydløshet - fraværet av elektrisk utstyr reduserer støynivået som følger med klimasystemet.
• ikke-flyktighet - et gravitasjonsvarmenettverk som tas i bruk vil også fungere ved midlertidig opphør av strømforsyning, noe som ellers ville være nødvendig for å drive pumper
• Lang levetid - med riktig installasjon og riktig vedlikehold vil oppvarmingsutstyret vare mer enn 35 år uten behov for store renoveringer.

Den største ulempen ved oppvarming med naturlig sirkulasjon er at det er umulig å bruke det til store bygninger. På grunn av væskens lave trykk, bør lengden på de horisontale delene av rørledninger ikke overstige 30-35 meter, ellers vil systemets effektivitet reduseres betydelig.

I tillegg må du ha et teknisk gulv i den øvre delen av bygningen der ekspansjonstanken er montert.

På grunn av lavt treghet anbefales det å unngå å legge rør i uoppvarmede rom, da det er fare for frysing av kjølevæsken og som følge av rørledningens integritet.

konklusjon

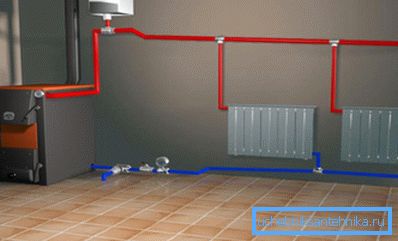

Et system med naturlig sirkulasjon er kanskje den beste løsningen for å arrangere oppvarming av et lite landhus. Imidlertid er det absolutt ikke egnet for en byleilighet, et sommerhus, hvor folk og en hytte med et areal på mer enn 100 kvadratmeter ikke forventes å leve året rundt. meter. I dette tilfellet er det bedre å dvele på andre metoder for oppvarming, som er beskrevet i videoen nedenfor.
