Normal drift av hvilket som helst varmesystem avhenger av varmeveksleren, en spesiell enhet hvor varmeenergien overføres til kjølevæsken. For oppvarming hjemme, kan du ikke bare bruke industrielt design, men også lage deg selv. I sistnevnte tilfelle er varmegeneratoren vanligvis en mursteinovn. Nedenfor vil du lære hovedfunksjonene til enheten, dens effekt på oppvarming i huset, hvordan du kan gjøre det selv og koble det i henhold til ordningen.

Funksjonsegenskaper til varmeveksleren

Oppvarmingssystemer for et privat hus eller leilighet bruker overflateinnretninger når termisk energi overføres til kjølevæsken gjennom metallveggen til utstyret.

Dette prinsippet er mest implementert i utformingen av brennstoff, gass- eller elvarmekjeler:

1. Sirkulerende vann eller frostvæske langs buede rør plassert inne i varmeren, oppvarmet av brennstoff.
2. Etter det beveger det oppvarmede kjølevæsken gjennom rørledningen til varmekretsen, og det avkjølte vannet fra batteriene begynner å strømme inn i varmeveksleren..

Sannsynligvis oppdaget mange av oss at ved hjelp av en konvensjonell murugn var det ikke mulig å jevnlig varme huset, der rommene ikke kom i kontakt med sin "grove" en. Løsningen på problemet kan være en varmeveksler installert i den, noe som vil gjøre den til en vannkoker.

Form og størrelse bør passe inn i brennkoffets dimensjoner. Det er nødvendig å koble rørledninger og radiatorer til enheten, og fyll deretter systemet med kjølevann eller frostvæske. Etter å ha installert batteriene i rommene langt fra ovnen, vil det være mulig å oppnå en effektiv oppvarming i huset.

typer

1. De vanligste vann- og luftvarmevekslerne. De første er mer praktiske, siden flytende overføringer varmes bedre enn luft.
2. Det er også en lignende enhet som ligner en lagertank som er installert utenfor skorsteinen.

Tips: Industrielle oppvarmingssystemer til salgs i detaljhandlekjeder er allerede utstyrt med varmevekslere. Deres design er designet for å effektivt varme kjølevæsken.

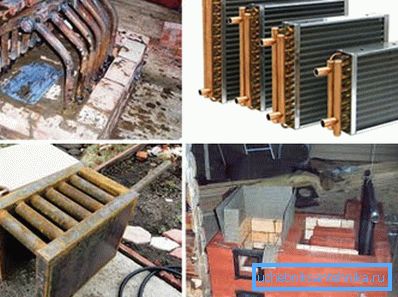

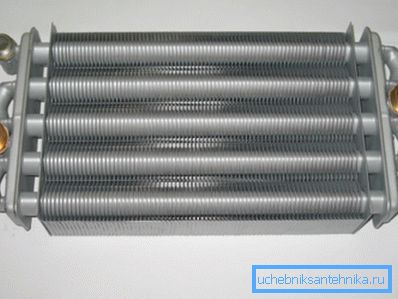

Ofte på fabrikken er slike enheter laget av kobber. Røret ligner en spole, hvor det er mange plater som er anordnet på tvers av bøyene, som et stort område av varmeveksling er sikret.

Gjør deg hjemme et slikt alternativ ville være ganske problematisk. Derfor er det bedre å velge en enklere modell.

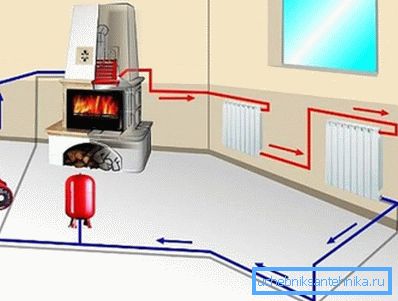

Hvordan systemet fungerer

Funksjonsprinsippet til varmeveksleren, og det spiller ingen rolle - fabrikk eller selvtillit, det samme. Varmegeneratoren (kjele eller kokeapparat) overfører energi fra bruken av drivstoffet til den, hvorpå kjølevæsken fører den gjennom rørledninger til alle rom.

Denne metoden for oppvarming gjør det mulig å jevnt fordelte varme i hele bygningen. Det er også viktig at lokalene blir oppvarmet betydelig raskere, noe som reduserer energikostnadene.

Ovnen oppvarming i et privat hus kan forbedres på to måter:

• legg en ny ovn under en viss størrelse på varmeveksleren;
• sett inn din egen enhet i eksisterende varmeapparat, laget av brenselkammerets størrelse.

Deretter kan eieren av huset være sikker på at han vil motta oppvarming med vannkrets, som ikke virker verre enn fabrikkens faste kjele. Forskjellen vil bare være ved plassering av innløpet til varmeveksleren, som ligger litt over gulvet enn de industrielle alternativene. Dette kan påvirke hastigheten på naturlig vann sirkulasjon.

Tips: Koble varmeveksleren til varmesystemet med den betingelse at returrøret er plassert så lavt som mulig.

En av hovedelementene er også ekspansjonstanken, som skal installeres på toppen av kretsen. Med hjelpen vil forandringen i volumet av det oppvarmede kjølevæsken bli kompensert, og luften som er fanget i systemet, vil bli frigjort.

Denne oppvarmingsplanen krever å motstå en viss tilbøyelighet til rørledningen fra toppunktet til den siste radiatoren og fra det til kjelen, ca. 10 mm pr. 1 m.

Tips: Hvis den naturlige sirkulasjonen ikke er nok til å varme et stort hus, installer du en sirkulasjonspumpe i varmesystemet. I dette tilfellet er det ingen forskjell på hvilken avstand fra gulvet returrøret vil bli installert.

Hva er fordelen med oppvarming med en varmeveksler

ulemper:

• hvis enheten er installert i en murugnsovns ovn, vil dens effektivitet være lavere enn fabrikkkjelen;
• I ovnen vil det ikke være mulig å foreta automatisk kontroll over kjølevæskens oppvarmingshastighet.

making

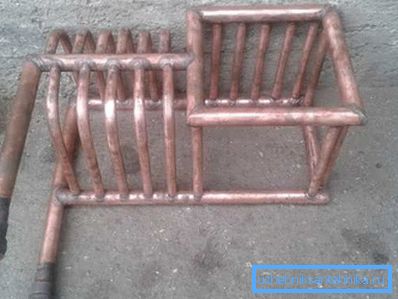

I dette tilfellet kan varmeveksleren for oppvarming ha en annen form. Ofte ligner det et register laget av flere kobber- eller stålrør. Også brukt og platevarmeveksler av varmesystemet.

Temperaturen i brennstoffbrenningsonen er svært høy, spesielt hvis antrasitt brukes. Derfor stilles det økte krav til metallet, utformingen av enheten og kvaliteten på sveisene.

materiale

Enheten må sørge for optimal varmeoverføring, derfor er varmekonduktiviteten til metallet svært viktig. For eksempel holder et kobberrør det 7 ganger bedre enn stål. I dette tilfellet kan de siste 25 m enkelt byttes ut med de første 3,5 m.

Kobbervarmevekslere er imidlertid den mest økonomiske i drift, og prisen er en av de høyeste. Derfor brukes stålrør O32 mm og mer oftest.

Tips: Når det antas at man ofte brenner en komfyr med kull, anbefaler vi at du bruker en støpejerns varmeveksler som er i stand til å stå opp til maksimal temperatur på forbrenning av drivstoff. Bruk vanligvis deler av gamle radiatorer.

Slik beregner du strøm

Denne parameteren kan bare beregnes ca.

Det er mange faktorer å vurdere, inkludert:

• rør diameter;
• termisk ledningsevne av metallet;
• spiral lengde;
• drivstoff forbrenningstemperatur;
• hvor fort kjølevæsken sirkulerer.

Vanligvis er den virkelige evnen til enheten til å utføre sine funksjoner kun funnet ut etter at varmesystemet har startet drift. Vi anbefaler å ta hensyn til ved beregning av at 1 m O50 mm rør gir ca. 1 kW varmeenergi.

Tips: Ta for eksempel en velkjent kjelemodell og produser en varmeveksler i henhold til parametrene.

utforming

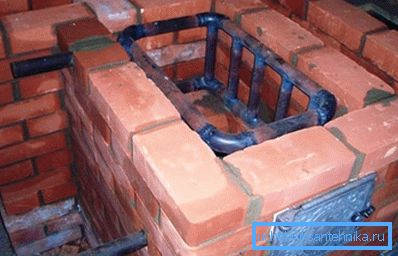

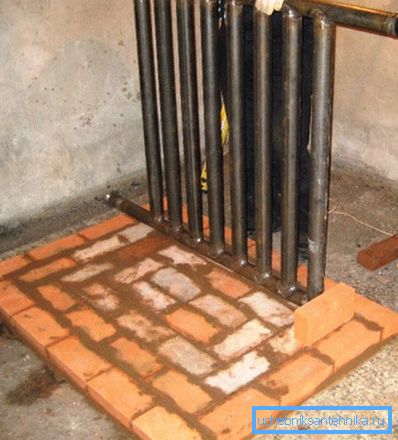

Et register er en varmeveksler for en vannoppvarmingskrets i et hus som er sveiset av glatte rør. Det ligner en slags "gitter", som er den mest populære formen for en hjemmelaget enhet.

Det er også strukturer som er enklere i form - de ligner en rektangulær eller sylindrisk tank. I dette tilfellet bør du styres av det faktum at overflaten for varmeveksling var så stor som mulig.

Vi anbefaler å observere følgende forhold under produksjonen:

• Hullens indre bredde må være 5 mm eller mer, ellers kan vannet koke;
• Bruk rør med en tykkelse på 3 mm, så metallet vil ikke brenne;
• Et gap på 10-15 mm i størrelse må forbli mellom ovnkammerets vegger og varmeveksleren, kompensere for utvidelsen av metallet når det oppvarmes.

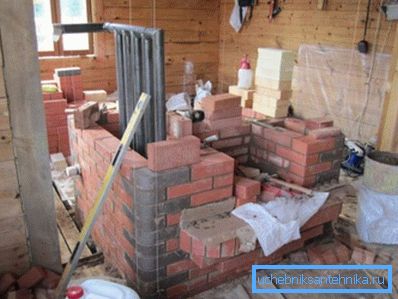

montering

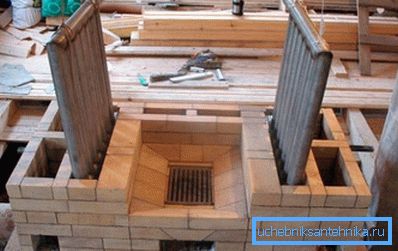

Det er bedre å installere enheten samtidig med å legge på ovnen. Ellers må du demontere sin del.

Prosessinstruksjonen er som følger:

1. Lag grunnlaget for varmeveksleren i forbrenningskammeret og installer det.
2. Gi plass til fôring og returnere enheten under videre legging.
3. Når ovnen er ferdig, kobler du varmeveksleren til varmesystemet, fyller den med vann og lager en komfyr i ovnen.

konklusjon

Uansett hvor godt mursteinskaminen er, vil det ikke alltid være i stand til jevnt å varme et hus med mange rom. I dette tilfellet er det nødvendig å kjøpe en kjele eller selvstendig lage en varmeveksler ut av stål eller kobberrør. Så du kan øke effektiviteten til ovnen ved flere størrelsesordener. Video i artikkelen vil gi en mulighet til å finne ytterligere informasjon om emnet ovenfor.
