Ventilen til radiatoren. prinsippet om drift av termostaten.

Av typene kan reguleringsventilen til radiatorer klassifiseres i to typer - dette er en mekanisme med justerbar intensitet av kjølemiddelstrømmen og diskret, som kan være enten åpen eller lukket.

Hvis alt er klart med den første enheten, er den andre termostaten delt inn i elektronisk med ulike typer logikk og mekanisk, med forskjellige fyllstoffer, som kvaliteten på operasjonen avhenger av. Derfor vil vi fokusere mer på termostatiske enheter og deres enhet, samt se videoen i denne artikkelen.

Klimakontroll

Prinsippet om drift av termostaten

• Varmebæreren som sirkulerer i varmesystemet har en viss temperatur som overføres til radiatoren, varmluften i rommet, og den vanlige ventilen regulerer strømningshastigheten, gjør batteriet kjøler eller varmere. Ved termostat er temperaturen i radiatoren også regulert, men dette gjøres automatisk, avhengig av lufttemperaturen i rommet.

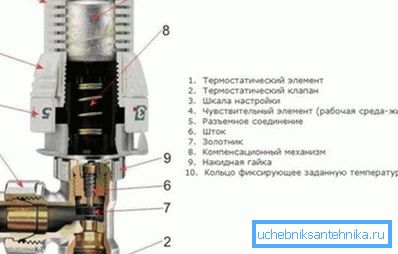

• Termostatstyringsventilen på radiatoren har et fyllstoff (fast, flytende eller gass) som reagerer på lufttemperaturen, det vil si når den blir oppvarmet, den ekspanderer og skyver stangen, blokkerer kjølevæskens passasje og når den avkjøles - smalter og stangen beveger seg tilbake, frigjør passasjen varm vann sirkulerer i radiatoren. Den elektroniske termostatstyreren fungerer på en lignende måte, men den er mye mer nøyaktig.
• For eksempel setter du justeringsknappen til 3 - den tilsvarer vanligvis 20 ° C, og sirkulasjonen av kjølevæsken fortsetter til lufttemperaturen i rommet stiger til 21 ° C, og når dette skjer, vil fyllstoffet utvides, bælgen vil presse på stangen og Passasjen vil bli blokkert. Når lufttemperaturen i rommet dråper til 19 ° C, vil fyllstoffet senke i størrelse og vannet vil presse stammen tilbake, og åpner et passasje for seg selv å sirkulere i radiatoren.

Mekaniske termostater

Merk. Alle termostatregulatorer av mekanisk type er delt inn i tre grupper i henhold til fylle bælgen med forskjellige fyllstoffer. Så det kan være faste stoffer som paraffin, stearin eller ozokeritt, flytende, som alkohol eller olje, eller det kan være en flytende gass.

I tilfeller der bælgen er fylt med paraffin, stearin eller ozokeritt, er reaksjonsprosessen hemmelig - fyldstoffet når den ønskede tilstanden bare 40 minutter etter at rommet har nådd ønsket temperatur.

Og siden reaksjonen av enheten er programmert i en grad, har den rett og slett ikke tid til å arbeide ved riktig temperatur og feilen som regel allerede når 1,5?. Det vil si hvis du setter 20?, Så vil det fungere ikke 19-21 ° C, men henholdsvis 17,5-22,5 ° C.

Et annet negativt av en slik anordning er innflytelsen fra fremmede faktorer, for eksempel kan parafinvoks oppvarmes fra baksiden av kjøleskapet, som ligger i nærheten eller avkjølt fra utkast. Imidlertid er mekaniske enheter med solid filler betraktet som de mest pålitelige blant sine kolleger (væske og gass), foruten prisen for dem er noe lavere.

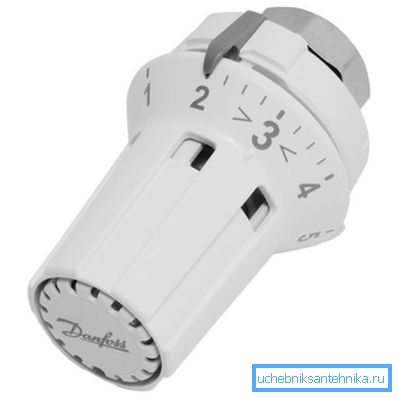

I tilfeller der regulatoren er fylt med alkohol eller olje, reagerer bælgen mye raskere - dette skjer etter 25 minutter - nesten dobbelt så fort som med et solidt fyllstoff. I utseende er disse kranene mer kompakte, siden bælgen er mindre, derfor er hodet med justeringsknappen komprimert i størrelse.

En slik enhet kan fungere skikkelig ved en kjølevannstemperatur på 50-80 ° C, men feilen er mulig her, og det vil, avhengig av produsenten, være 0,9-1,5 ° C.

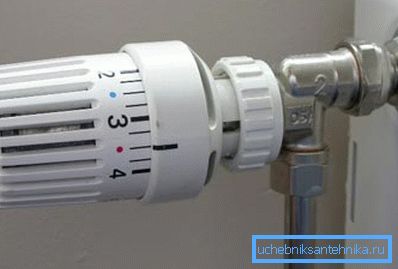

Blant mekanikkene kan en termostat med gassbælg kalles den mest perfekte - dens forsinkelse i å reagere på en økning eller reduksjon i temperatur sammenlignet med faste stoffer og væsker er minimal.

Det tar ham bare 8 minutter å reagere på en endring i lufttemperaturen i rommet - i forhold til 25 og 40 minutter, er dette svært lite! Årsaken er ganske enkel - bælgen er så fjern som mulig fra regulatorens vegger, noe som øker følsomheten, siden ekstreme faktorer her bare har minimal effekt.

Merk. Temperaturregulatorer av en hvilken som helst type, direkte og kantet, anbefaler ikke instruksjonene å installere i nærheten av oppvarming enheter, i utkast og bak gardiner. Disse faktorene bidrar til mekanismens svikt.

DANFOSS termostatregulatorbord

Elektroniske termostater

En elektronisk termoventil for en radiator kan være av to typer - med åpen og lukket logikk, det vil si det første alternativet er underlagt programmering, og den andre er ikke.

De avviker i bruk, for eksempel er enheter med lukket logikk installert direkte på radiatorer, og programmerbare regulatorer er installert i uavhengig oppvarming som kontroller. Den samler inn informasjon om temperaturen i hvert rom ved hjelp av en fjernsensor og har dermed muligheten til å regulere den totale temperaturen.

En betydelig ulempe ved elektroniske termostatventiler er deres høye kostnad og avhengighet av strømkilden. Hvis batteriet er dødt eller batteriet er død, slutter enheten å fungere.

Merk. Når de er montert på radiatorer av termostater av noe slag, må de (batterier) være utstyrt med stoppventiler. Dette kan enten være en konvensjonell kulventil eller en konusventil.

Ekstra kontroller

Hvis du har en separat krets installert på varme, det er i tillegg til radiatorer, et gulvvarmesystem er også involvert, så må du definitivt installere en balanseringsventil, da batteriene og gulvet trenger forskjellige temperaturer. Avhengig av kretsens utforming (dets forgrening), kan du bruke en trefaset eller fireveis termostatventil som omfordeler kjølevæsken over ønsket (angitt) temperatur.

Operasjonsprinsippet er ganske enkelt - fra kjelen kommer kjølevæsken inn i treveisventilen med den samme temperaturen som trengs for å varme opp radiatorene, men for høy til et oppvarmet gulv.

Derfor blokkerer ventilen retningen mot gulvet og tømmer vannet inn i returrøret - når røret på gulvet kjøler seg ned - åpnes ventilen og sirkulasjonen fortsetter til et bestemt temperaturpunkt.

konklusjon

Til slutt vil jeg nevne innstillingene til termostater, som nødvendigvis må gjøres etter installasjonen med egne hender - uten dem vil du ikke kunne justere inneklimaet. For å gjøre dette må du lukke alle vinduer og dører, dreie regulatorbryteren helt til venstre og vent til temperaturen i rommet stiger over ønsket 5-6? C.

Deretter dreier du knotten helt til høyre og venter til temperaturen faller til ønsket, og begynner sakte å åpne regulatoren til du hører lyden av vann - la den stå i denne posisjonen.
