Vertikale radiatorer - deres typer, beregning og tilkobling

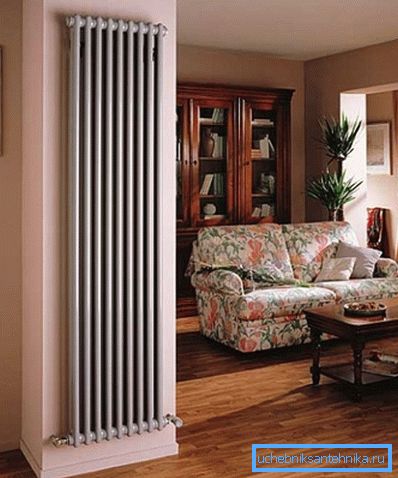

Umiddelbart bør det sies at vertikale radiatorer ikke bare brukes som oppvarming enheter, men også som en gjenstand for dekorativ dekorasjon i rommet - noe som et originalt tillegg til interiøret. Tale i dette tilfellet handler om oppvarming av vann, så vi er interessert i rørformede og paneltypenheter laget av bimetall eller aluminium, samt deres driftsfunksjoner.

I tillegg legger vi oppmerksomheten til noen nyanser i installasjonen av slike varmeovner, og i tillegg vil vi vise videoen i denne artikkelen.

Vertikale radiatorer

Hvis du vil bruke vertikale, ikke-standardiserte langvarme radiatorer innendørs (opptil 1800 mm i høyden), må du forstå at de ikke kan installeres under vinduer.

Derfor mister du ytterligere termisk isolasjon, siden den varme luftstrømmen som stiger opp foran vinduet, kutter ut den kalde strømmen som kommer fra glasset. Men det samme skapes med gulvvarmesystemet, så dette er ikke kritisk.

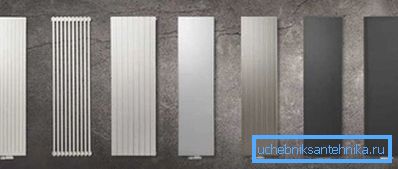

arter

  Merk. Faktisk er radiatorer for et vannvarmesystem vertikalt, siden operasjonen foregår i en slik posisjon. De kan være laget av forskjellige metaller, og dette avhenger faktisk av vekt og pris. I tillegg kan det direkte påvirke effektiviteten av varmeoverføring.

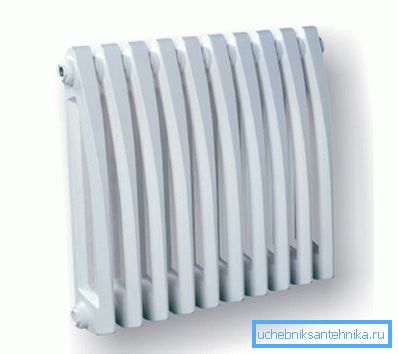

• Ståljerns vertikale radiatorer tilhører kategorien rørformet (kolonneformet) seksjon, det vil si en del består som regel av to vertikale rør eller kolonner sammenkoblet, og antallet av disse seksjonene kan ringes etter eget skjønn.

Støpejern er spesielt godt i sentraliserte varmesystemer, da det varmes opp lenge på grunn av tykkelsen, men det holder varmen i lang tid, noe som er veldig praktisk for sporadisk kjølevæskeforsyning. Ståljern-enheter har to store ulemper - det er et stort volum (for autonome systemer er det for dyrt, og for sentraliserte er det nesten umerkelig) og en stor masse.

• For tiden brukes stålvarmere ofte, men de er laget av paneltype, og arbeider i henhold til konveksjonsprinsippet. De produserer ikke rørformede stålmodeller, selv om de kan fremstilles uavhengig, i en rustfri versjon. På grunn av det store antall størrelser, lav vekt og relativt lav pris og attraktiv design, kjøpes de ofte, selv om de i de fleste tilfeller kun gjelder autonome varmesystemer.

Den største ulempen ved slike varmeovner er følsomhet for korrosjon, så instruksjonene anbefaler ikke bruk i systemer med sentralisert oppvarming, siden det kan oppstå lekkasje der på grunn av høyt trykk.

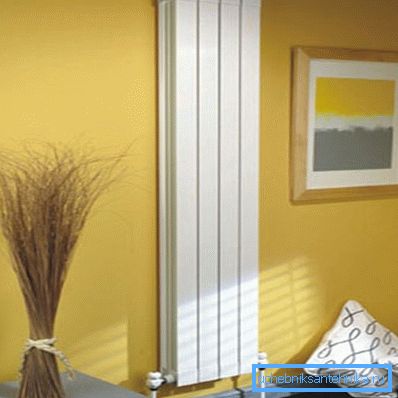

• Den største fordelen med aluminiumsmodeller er den høyeste varmetabellen og den minste vekten blant alle typer varmeovner av dette slag, men blant fordelene er det selvfølgelig en rekke ulemper. Først og fremst er det ikke fornuftig å installere rørformede aluminiums vertikale radiatorer i sentraliserte varmesystemer selv i lavhus, hvor arbeidstrykket ikke er veldig høyt, siden et spesielt korrosjonsmiddel må legges til kjølevæsken, og dette er kun mulig i autonome systemer. I tillegg er kostnaden for et slikt batteri ganske høyt, men disse ulempene er mer enn å kompensere for den utmerkede utformingen av produktet.

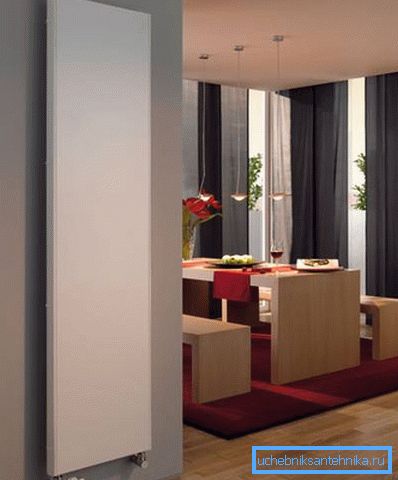

• I utseende er aluminium og bimetalliske modeller svært likte, i tillegg har den ene en rørformet sirkulasjonssirkulasjon, selv om de tekniske egenskapene til slike batterier er svært forskjellige fra hverandre.

Således er den bimetalliske strukturen en rørformet beholder hvor stål er inne, og aluminium er ute, og på grunn av stål tåler de det høyeste trykket som er mulig i varmesystemer, og takket være aluminium blir deres varmeoverføring betydelig økt.

På VVS-markedet er slike modeller sannsynligvis den mest etterspurt, siden de kan installeres i systemer med både autonom og sentral oppvarming (slike varmeelementer er også demontert i seksjoner).

Speil og flate radiatorer

Slike modeller, som i toppbildet, er som regel vertikale radiatorer med lavere kobling, noe som tjener som et ypperlig tillegg til det indre av rommet samtidig som det oppvarmes.

Kanskje, for dekorative fordeler, er disse de vakreste modellene, selv om de i stor grad svarer til andre varmeovner, vil de derfor ta opp så mye plass som du trenger.

Slike radiatorer har et rørsystem med vanncirkulasjon og utmerket varmeoverføring - for eksempel presenterer vi under tabellen av ECA-produkter.

ECA-panelet glatt

ECA panel speil

Beregning og tilkobling

Før du kobler varmeovner til kretsen, må du beregne nummeret eller bare strømmen til en enhet i henhold til volumet eller kvadreret boareal hvor installasjonen vil finne sted.

Anta at du installerer bimetalliske vertikale radiatorer, da må du se på kraften til en del i de vedlagte dokumentene, men for eksempel tar vi 185W, dette er Mirado-parametrene.

For rom med tak som ikke overstiger 2,7 m og en veggtykkelse på minst 0,6 m, brukes formelen S * 100 / P, hvor S er romets område, P er effekten av en seksjon og 100 er antall watt som er nødvendige for oppvarming m². Hvis vi tar rommet 30m², mener K_{antall seksjoner}= S * 100 / P = 30 * 100/185 = 16,2, men for selvtillit er det selvsagt bedre å bruke 17 seksjoner.

Men slike beregninger kan også gjøres av volumet av rommet, spesielt hvis du har høye tak eller bruker du panelradiatorer som ikke kan demonteres i seksjoner.

Den bruker formelen P = V * 41,

• hvor P er varmekraftens totale kraft,
• V er volumet av rommet
• og 41 er antall watt som kreves for oppvarming m³

Vi tar et rom med samme område, men med et tak på 3m, får vi derfor V = 30 * 3 = 90m³. Derfor er P = V * 41 = 90 * 41 = 3690-3,69 kW - dette er summen av en eller flere varmeovner som kreves for et slikt rom.

Hvis varmekretsen allerede er montert, er det ganske enkelt å koble en høy radiator med egne hender, særlig siden de vanligvis har tilkobling fra under eller fra undersiden.

Det er veldig viktig at du fikser det riktig, og det var ingen skrå, og inngangene korresponderte akkurat med plasseringen av beslagene på konturen, slik at riktig merking av monteringspunktene i parentesene er svært viktig. Hver varmeapparat må ha ventiler og beslag (kraner) ved innløpet og utløpet slik at det kan demonteres autonomt.

konklusjon

Ikke alle rom trenger ikke alltid den samme lufttemperaturen, for å regulere vertikale radiatorer separat fra hverandre, brukes automatiske termostater av forskjellige design. Essensen av driften av en slik enhet er at du angir ønsket temperatur når ventilen lukkes, og når den faller, åpnes passasjen igjen.
