Anti-røykventilasjon: grunnleggende egenskaper og egenskaper

I denne artikkelen vil vi snakke om hva som utgjør et røykfritt ventilasjonsanlegg, i henhold til hvilke kriterier det beregnes, og hva er funksjonene til enheten.

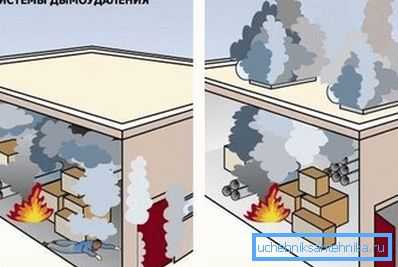

Sannsynligvis er det ikke et enkelt konstruksjonsobjekt som ville være fullstendig beskyttet mot uautorisert tenning. For å raskt og effektivt fjerne røyk fra rommet i tilfelle brann og begrense fordelingen av forbrenningsprodukter, benyttes røykavtrekksventilasjonssystem.

Programfunksjoner

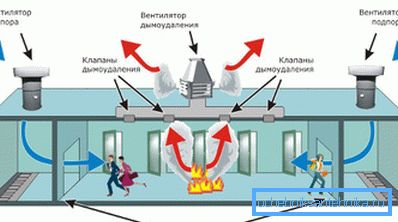

Standard anti-røyk ventilasjonssystem brukes til å tilføre luft utenfor objektet til trapper, heisaksler og vestibulås for å forhindre spredning av forbrenningsprodukter gjennom disse rommene (se også artikkelen Ventilasjon for metallflis - formål og installasjon).

Et godt utformet inntakssystem kan effektivt fjerne røyk og karbonmonoksid både fra rom som er direkte betjent i tilfelle brann og fra tilleggsrom, som haller, korridorer etc. Som et resultat kan folk relativt sikkert forlate rommet der en brann ble oppdaget.

Apparater som er ansvarlige for røykfjerning, i samsvar med brannsikkerhetskrav, er obligatoriske for installasjon i slike lokaler som:

• lukket underjordisk og overjordisk parkering;
• produksjonsverksteder og lagringsanlegg;
• rom med permanente folkemengder;
• handelsrom og paviljonger;
• teatre og kinoer;
• bygge atria over 28 m;
• passasjer;
• korridorer over 15 m lange som ikke har naturlig lys (ifølge SNiP 41-01-2003)
• venterom på flyplasser på togstasjoner, etc.

Blant de ekstra funksjonene til røykfjerningssystemer merker vi følgende:

• Skapelse av optimale arbeidsforhold for personell som er ansvarlig for vedlikehold av spesialutstyr som opererer i en kontinuerlig syklus;
• gi vilkårene for effektiv tiltak fra brannmenn ved brannslukking og under redningsoperasjoner
• Sikre betingelsene som er nødvendige for at en rekke teknikker med høy presisjon kan fungere fullstendig.

Konstruksjonsfunksjoner

Utformingen av anti-røykventilasjon utføres under hensyn til egenskapene til ventilasjonsutstyr designet for å arbeide med gasser oppvarmet til høye temperaturer. I tillegg utføres design og konstruksjon av slike systemer ut fra behovet for å sikre samordnet arbeid av alle elementene som er involvert i ventilasjonssystemene.

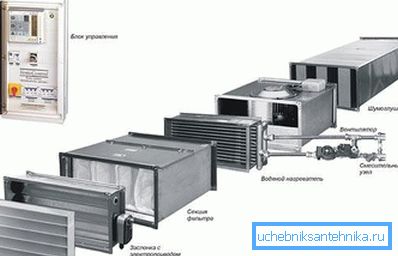

For funksjonen av effektive røykfjerningsordninger, kan slike elementer som:

• fans, spesielt designet og produsert med forventning om drift under spesielt vanskelige driftsforhold;
• ventilasjonskanaler (manifolds, luftkanaler og gruver) produsert i samsvar med normer for brannmotstand;
• åpne og lukkede branndempere, inkludert røyk- og brannhemmende modifikasjoner;
• røyk og gass brannsikre dører og skjermer.

Viktig: Prosjektering av røykavtrekksventilasjonssystemer i korridorer av boliger og offentlige bygninger utføres separat fra andre systemer som brukes til å beskytte lokalene.

Beregning av røykfjernelsessystem

Bruksanvisningen for røykavgassystemer sørger for utslipp av forbrenningsprodukter fra røksonene. I standardene for Sovjetunionens tider ble området for slike soner anslått til 1500 m?. Tiden er gått og røykfjerning i henhold til SNiP 41-01-2003 gir en røksone med et areal på opptil 3000 m?.

Å designe med egne håndsystemer for rom med et areal på over 3000 m?, Må røykeområdet deles inn i flere soner med et areal på opptil 3000 m ?, Som angitt i de relevante standarder.

Beregningen av de grunnleggende parametrene for røykfri ventilasjon av bygninger utføres i samsvar med kravene i MDS 41-1.99 "Anbefalinger for røykbeskyttelse i branner".

Viktig: I tillegg til disse standardene tas hensyn til funksjonene til rømningsveier, deres lengde, det samtidige antall personer som kan bruke disse måtene under evakuering, etc.

Beregningen av røykfri ventilasjon har et enkelt mål, nemlig bestemmelse av frisk luftstrøm, som er nok til å røyke over og ikke faller under høyden av den øvre sone i korridoren i løpet av hele tiden som er nødvendig for å evakuere mennesker.

Hva du trenger å være spesielt oppmerksom på, utføre slike beregninger?

• Vi tar hensyn til muligheten for brann i rom som ikke er i ett, men i hvert brannkammer i bygningen.
• Vi tar i betraktning det faktum at eksosanlegget for røykfjerning er i gjennomsnitt preget av en kapasitet på opptil flere tusen kubikkmeter i timen. Samtidig kan strømningshastigheten i innløpsrøykkontrollsystemet nå titusenvis kubikkmeter i timen.
• Vi tar hensyn til det faktum at maksimal lufthastighet i røykfrie luftkanaler når 11 m / s, mens den anbefalte hastigheten varierer fra 9 til 11 m / s.

Anbefalinger for valg av utstyr

• Når du velger og kjøper røykfritt utstyr, er besparelser upassende. Faktum er at prisen på slikt utstyr, selv i den dyreste versjonen, er en størrelsesorden lavere enn kostnaden for utstyr som kan evakueres under en brann.

Det er unødvendig å minne på at menneskeliv er uvurderlig!

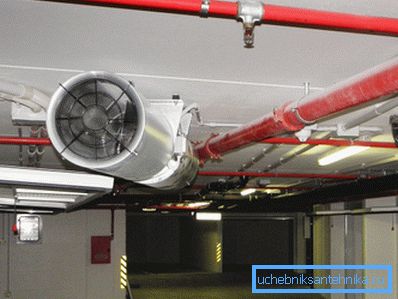

• Ved å velge fans for å fullføre systemet, gir vi preferanse til spesielle modifikasjoner som er designet for å arbeide med gasser oppvarmet til kritiske temperaturer (opp til + 600 ° C). Som regel er spesielle takrøyk- eller eksplosjonsbeskyttede modifikasjoner designet for bruk under slike forhold.

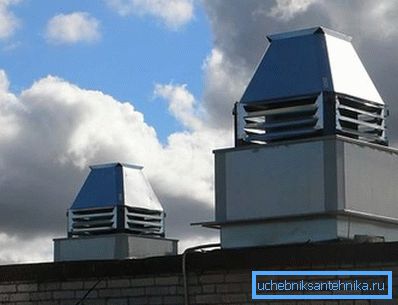

• Installasjon av røykfrie vifter er kun tillatt i rom som er isolert fra konvensjonelle vifter.. Hvis det ikke er noe isolert rom for slike behov, kan utstyret installeres på taket av en bygning.
• I systemer med røykfri ventilasjon, bruk av kanaler og kanaler laget av ikke-brennbare materialer som svarer til klasse "P" (brannmotstand EI 30, EI 150).
• Gitter for innretningen for å motta åpninger for luftinntak fra utsiden, skal ikke plasseres nærmere enn 5 meter fra stedet for tilsiktet utslipp av forbrenningsprodukter fra ventilasjonssystemer.

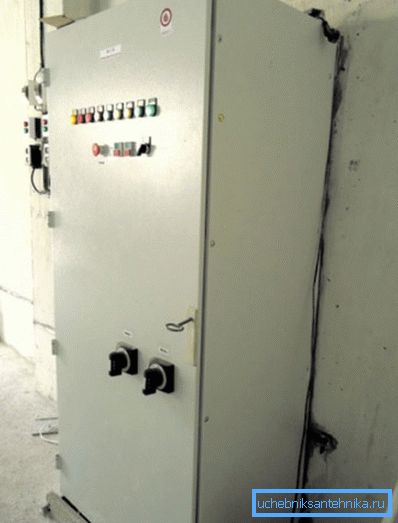

Funksjoner for organisering av styring av røykavtrekksventilasjonssystem

For at røykventilasjonstesten skal lykkes, er det nødvendig å etablere effektiv systemadministrasjon.

Moderne røykkontrollventilasjonssystem opererer i to moduser:

• i automatisk modus startes ventilasjonen etter at brannalarmen er utløst;
• I ekstern modus aktiveres ventilasjon ved å trykke på en knapp ved nødutgangen fra gulvet.

Viktig: Røykkontrollsystemer skal utformes slik at når ventilatørene starter opp i en brann, slås de generelle ventilasjons- og klimaanleggene som er plassert og opererer i rommet der brannen oppstod, automatisk av.

konklusjon

Så vi har gjennomgått generell informasjon knyttet til konstruksjon og drift av røykfri ventilasjon (se også artikkelen Filtreringssystem: Formålet med enheten, enheten, undersøkelsen av prøver).
