Apparatventilasjon - avtalen, grunnleggende og
Bor på landet, tenker du nesten ikke på ventilasjon, noen ganger er det nok for huset å gjøre den enkleste konstruksjonen. En annen ting er når du må tilbringe arbeidstid på bykontorer, hvis vinduer har utsikt over veien. I dette tilfellet gir åpningen av vinduet ikke bare tilgang til frisk luft, men omvendt forverrer bare atmosfæren i rommet.
avtale
I dag er det umulig å forestille seg produksjon uten ventilasjon, samt lokaler i en leilighet eller et hus.
Bruken er ganske omfattende, og utstyret, selv om det er forskjellig i mangfold, men i realiteten består av tre hovedgrupper involvert:
- Skapelsen av luftstrømmen;
- luftbehandling;
- luftfordeling i hele lokalet.
Separat skal ytterligere komponenter for ventilasjonssystemer identifiseres, som kan betraktes som en integrert del av dem, noe som kan negere bivirkningene av arbeidet:
- brann dempere;
- varmeisolasjon;
- lyddempere.

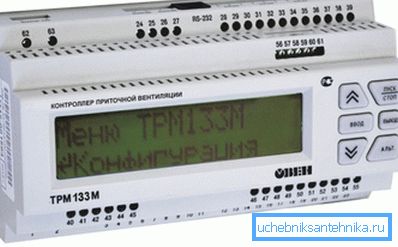

Tips: Alle komplekse ventilasjonsanlegg må være utstyrt med automatisering.
struktur
Utstyret avhenger av type ventilasjon. Inntaket består for eksempel av elementer som:
| Lag luftstrøm | Hovedelementet i alle mekanismer er en vifte, som kan være forskjellig, og brukes til slike ventilasjonssystemer:
Med deres hjelp er det mulig å lage luftgardiner, og de kan installeres på tak og i ventilasjonskanaler. |
| Prosess luft | Disse systemene kan være separate og inngå i større mekanismer:
|
For distribusjon av luftstrøm ved hjelp av følgende deler av ventilasjonssystemer:
- Luftdistributører:
- dyser med dyser;
- gitter;
- perforerte paneler;
- tak lamper;
- spilleautomater.
- Luftkanaler.
- Enheter av regulerings- og låsingstype - ventiler, membraner.
Hovedelementene i ventilasjonssystemet
Som med hvilken som helst konstruksjon, bør det sikres at den er i orden ved sine individuelle elementer, som kan fungere uavhengig eller synkroniseres med resten gjennom automatisering:
- Luftinntaksgitter Den første aksepterer ren luft som kommer innfra, prisen avhenger av størrelse og materiale. Oftest er det rektangulært eller rundt, det er også oval eller tilpasset. Deres oppgave er ikke bare dekorative, men også praktisk - for å beskytte ventilasjonssystemet mot ulike forurensninger, samt nedbør.
- Luftventil designet for å styre luftstrømmen, og forhindrer også inntrekk av ekstern luft inn i systemet hvis den er slått av. Spesielt nødvendig i den kalde årstiden, ellers vil fryse luft og sløyfe falle inn i huset og leiligheten. Du kan installere det enkelt med egne hender.

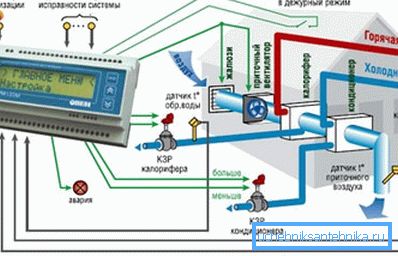

Ofte, i friskluftsventilasjonssystemer, synkroniseres ventilen på ventilen ved hjelp av en elektrisk stasjon, som automatiserer kontrollen. Hvis varmeren slås på - åpnes ventilen, når den slås av - den lukkes.
- Luftfilter et viktig element i systemet, og beskytter det mot flekker, støv, insekter og smuss. Vanligvis brukes grov skrubbe, som er i stand til å fange partikler så små som 10 mikrometer. Filtermaterialet i dette tilfellet er akryl. Om nødvendig øker beskyttelsen av den ventilerte bygningsinstruksjonen at du installerer et fint filter som forsinker partikler opp til 1 mikron i størrelse, samt ekstremt fine filtre som ikke tillater partikler å synke til 0,1 mikron.
Tips: Overvåk enheten og rengjør den fra rusk og støv hver måned.
Vi anbefaler å installere en trykksensor for diagnose av filteret, som er i stand til å overvåke forskjellen i lufttrykk ved innløp og utløp i ventilasjonssystemet.
- vifte brukes i alle tvungen luftutvekslingssystemer og statisk trykk i ventilasjonssystemet. Den har to hovedparametre - volumet av lufttilførsel og trykk. Ved design kan de være aksiale og sentrifugale.
Den første mottatt godkjenning fra kunder på grunn av pålitelighet og høy ytelse. Ulempen er at de oppretter et lavt totaltrykk, på grunn av hvilken hastigheten av luftstrømmen i viklingskanalene er betydelig redusert. I dette tilfellet anbefaler vi bruk av radialmodeller av vifter som kan skape høytrykksstrøm.
Tips: De nyeste modellene av europeiske produsenter av ventilasjonsutstyr er fornøyd med lav støy og små dimensjoner.
- Luftkanaler designet for å distribuere den behandlede luften i bygningen etter at den har slukket lyden.
De er forente i et nettverk bestående av:
- svinger;
- adaptere;
- tees.
Deres valg er laget av:
- tverrsnittsareal - det avhenger av nødvendig luftveksling, som bestemmes av beregning, samt på den maksimale bestemte lufthastigheten;
- form - rund eller rektangulær, mindre oval;
- stivhet - fleksibel, semi-fleksibel og stiv.
Tips: Under drift må den tillatte hastigheten i ventilasjonssystemet følges, ellers blir kanalen en lydkilde.
Stive luftkanaler er laget av galvanisert ark, de kan være rektangulære eller runde i form. Under visse forhold kan de produsere rustfritt stål.
Semi-fleksible og fleksible luftkanaler er laget av flerlags aluminiumsfolie, de er runde i tverrsnitt, som lettes av en ramme laget av ståltråd, vridd i en spiral. Denne designen er praktisk for transport, da den kan brettes "trekkspill".
Ulempen er høy aerodynamisk motstand på grunn av den ujevne indre overflaten, slik at de skal brukes på små lengdeprosjekter.
tilleggs
| ovner |
|
| kjølere |
|
| recuperator | Designet for å blande to strømmer av luft - kommer fra utsiden og kommer tilbake fra rommet. Det bidrar til å redusere kostnadene ved oppvarming av vann i den kalde årstiden og for å redusere temperaturen i luften i varmt vær. |
| skjerf | Den nødvendige delen av viften som styrer støynivået for å øke komforten i rommet for arbeid eller fritid. Kilden til støy i viften er hvilken som helst oscillerende bevegelse:
Lyddempere er delt inn i:
Deres største fordel er overflaten, foret med lydabsorberende materiale. |
konklusjon
Ved utforming av et ventilasjonssystem er det nødvendig å forstå ikke bare dens formål, men også enheten. Da blir det lettere å vite hvor, hva og hvor elementene skal installeres, og for hva de skal brukes i fremtiden. Konvensjonelt kan vi forholde noen av dem til de viktigste, andre til andre.
Videoen i denne artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
