Boligventilasjon: ordninger og forskriftskrav

Hvordan kan ventilasjon i en boligbygging - leilighet eller privat implementeres? Hva sier de nåværende byggekodene om dette? Hvilke standarder for luftstrømmen bør følges når selvdesigner?

Hvordan implementere luftutveksling i et privat hus? La oss prøve å finne ut det.

Forskriftsmessige krav

La oss starte med en undersøkelse av eksisterende forskrifter. Faktisk SNiP for ventilasjon av boliger - 2.04.05-91 Oppvarming, ventilasjon og klimaanlegg og 2.08.01-89 Boligbygg.

For leserens bekvemmelighet tar vi sammen de viktigste kravene til dokumentene.

temperaturen

For en stue er det bestemt av temperaturen på de kaldeste fem dagene i året.

• Med sin verdi over -31і i rommene er det nødvendig å støtte minst + 18С.
• Når temperaturen på de kaldeste fem dagene er under -31 ° C, er kravene noe høyere: rommene skal være minst + 20 ° C.

For hjørne rom med minst to vanlige vegger med en gate, er prisene 2 grader høyere - +20 og + 22і, henholdsvis.

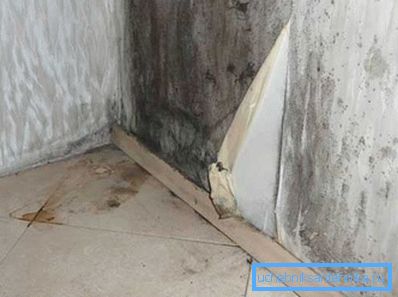

Nyttig: Kravets variasjon skyldes det faktum at duggpunktet (punktet i tykkelsen på den innvendige strukturen, der vanndampkondensering begynner) ved lave temperaturer og økende varmetap, skifter mot indre overflaten. De angitte temperaturene utelukker frysing av veggen.

For bad er minimumstemperaturen + 18 ° C, for bad og dusj - +24.

Lufttransport

Hva er ventilasjonsnormer av boliglokaler (nærmere bestemt hastigheten på luftbytter i dem)?

Tilleggskrav

Hvilke andre krav og anbefalinger finnes i SNiP om oppvarming og ventilasjon av boliger?

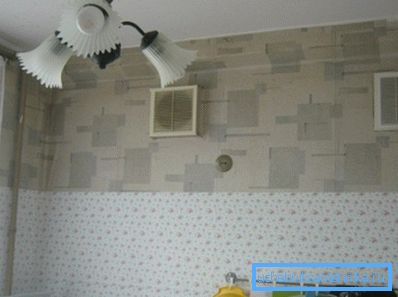

• Ventilasjonssystemet kan sørge for luftutveksling mellom separate rom. Enkelt sagt, du kan ordne hetten på kjøkkenet, og luftstrømmen - i soverommet. Faktisk spesifiserer dokumentet anbefalingen: Eksosventilasjon skal gis i kjøkken, bad, bad, toaletter og tørkeskap.

• Ventilasjon av leiligheten skal kobles til den generelle ventilasjonskanalen ikke mindre enn 2 meter fra taknivået. Instruksjonen er utformet for å minimere sannsynligheten for tipping over i blått vær.
• Ved bruk av separate rom i et bolighus for offentlig bruk, er de utstyrt med eget ventilasjonsanlegg, ikke forbundet med huset.
• Ved de kaldeste fem dagers temperaturer under -40 ° C for tre-etasjers og høyere bygninger, er utstyret for tvungen ventilasjon med varmeanlegg tillatt.
• Gasskjeler og kolonner med utslipp av forbrenningsprodukter til generell ventilasjon kan kun installeres i bygninger ikke høyere enn fem etasjer. Faste kjeler og vannvarmere kan kun installeres i en- og to-etasjes bygninger.
• Tilførsluft anbefales å leveres til lokalene med permanent opphold for personer. Som faktisk fører oss igjen til den allerede nevnte ordningen: Luftstrømmen gjennom stuene og utblåsingen gjennom kjøkken og bad.

Hvordan virker det

Så studerte vi grunnleggende krav til ventilasjon av boliger. Og hvordan er ventilasjonen i boligblokker og private hus?

Leilighet bygninger

tradisjoner

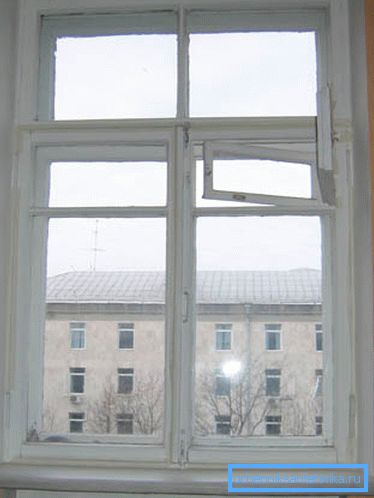

Ordningen som er tradisjonell for Russland og hele post-sovjetiske rom er naturlig ventilasjon, som bruker forskjellen i tetthet mellom varm og kald luft for luftveksling. Varmt tvinges ut til den øvre delen av rommet og derfra til ventilasjonskanalen; Tilstrømningen av kulde i Sovjetiske hus ble levert av ventilasjonsåpninger og løst passende trerammer.

Eksosventilasjon ble utstyrt i henhold til den allerede nevnte ordningen: på bad, toaletter og i kjøkken. Rommene ble ventilert med frisk luft.

Siden egen vertikal ventilasjonskanal for hver leilighet er en luksus som ikke er tillatt i høyhus, begynte ventilasjonssystemene i de enkelte leilighetene å bli forenet av vertikale aksler.

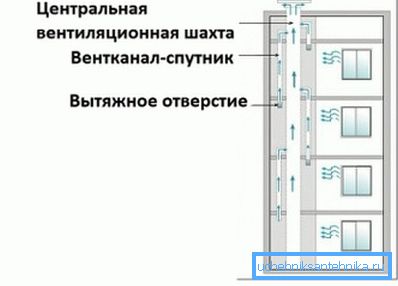

Gruvene ble forenet av en horisontal kanal, som hadde en takåpning og utstyrt med en paraply, som beskytter den mot nedbør; Utgangen til hver leilighet ble levert med en kort vertikal kanal - en satellitt som forhindret luftutveksling mellom leiligheter.

Hva er fordelene med en slik ordning:

• Enkelhet av konstruksjon og som et resultat minimal investeringskostnader.

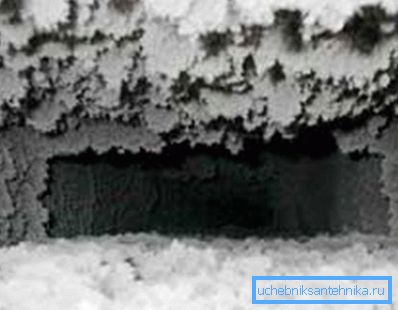

• Minimum driftskostnader. I hovedsak reduseres de bare til en sjelden rengjøring av tilstoppede ventilasjonskanaler. Årsaken til tilstopping er sot fra gassovner og, sjelden, brudd under byggearbeid.

• Strømmen av frisk luft inn i rommet direkte fra gaten, uten behov for mellombehandling.

Selvfølgelig var det ikke uten feil.

• På de øverste etasjene er trykket som sikrer drift av ventilasjon minimal. Herfra - hyppige tilfeller av beryktet vridning av trykk i blåsende vær.
• En lang kanal med tøffe vegger (tradisjonelle materialer fra gruven og grener i leiligheten - murstein og betong) gir høy aerodynamisk motstand, noe som reduserer effektiviteten av ventilasjon.
• Kanaler lekker ofte: sementmørtel brukes til å koble til elementene. Luftlekkasje reduserer ytterligere trekkraften.

modernitet

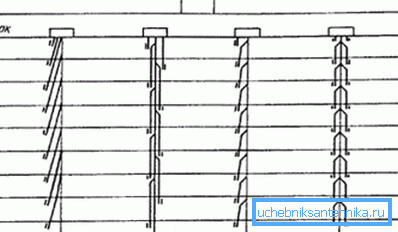

Nylig, under bygging av nye bygninger, har en ordning med en varm loft blitt implementert i stadig større grad. Hvordan ser hun ut?

De horisontale kanalene som forbinder flere gruver er en ting fra fortiden. I stedet ble hele loftet et statisk trykkammer.

Viktig: På grunn av stabilisering av høy temperatur på loftet, er et av hovedproblemene i overetasjen løst - det kalde taket. Som et resultat blir oppvarmingskravene redusert.

Mines kombinert med horisontale kraner i en enkelt industriell industri. Dette minimerer antallet potensielt lekkende forbindelser.

Frigjøring fra loftet er installert i hver del av huset. Kombinasjonen med heis maskinrommet gjør det mulig, uten å forstyrre det arkitektoniske utseendet til huset, å øke høyden på problemet opptil 2 meter fra taknivået, og dermed øke traksjonen ytterligere.

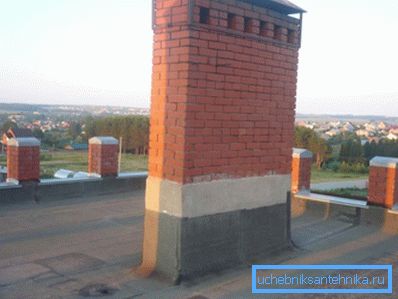

Paraplyer, som beskytter gruven mot regn og snø, er borte: de har forårsaket en viss nedgang i drivkraft. I stedet, på grunn av gruven, er det installert en pall med avløp i kloakken.

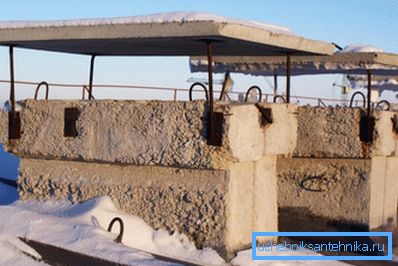

Gruven som åpnet på taket oppnådde et firkantet tverrsnitt, noe som forbedret trekkraft i blåsende vær, uansett vindretning.

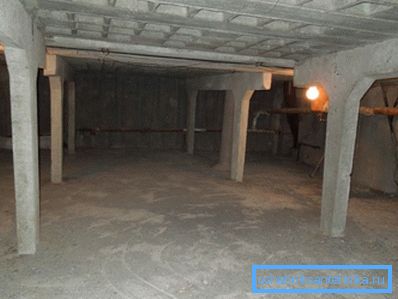

Loftet, samlet av armert betongplater, begynte å bli delt inn i deler.

Dermed løste to problemer:

1. Luftstrømmer fra forskjellige innganger kan ikke blandes. Deres blanding under visse forhold kan føre til at trykket i en kanal ville øke på bekostning av en annen kanal.
2. De relevante brannsikkerhetsforskrifter ble observert: En brannsikker partisjon kan forhindre spredning av varme forbrenningsprodukter under brann.

Hva er resultatet?

• Arbeidet med ventilasjon som helhet er blitt stabilere, uavhengig av vindstyrken og retningen.
• Den aerodynamiske motstanden til satellittkanalen økte fra 1-1,5 til 6-9 Pa, noe som gjorde at luftbyen i leilighetene var mindre avhengig av gulvet.

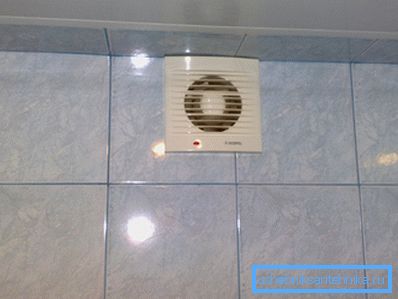

Nuance: På de to øverste etasjene kan traksjonen fortsatt være utilstrekkelig, siden kanalene - satellittene på den nødvendige høyden ganske enkelt ikke kan innkvarteres. Problemet er fullstendig løst ved å installere avtrekksvifter i leilighetene: I denne ordningen kan arbeidet deres ikke lenger føre til at avtrekksluften fra en leilighet kommer inn i den andre.

Tvungen eksos

Hovedproblemet i enhver naturlig ventilasjonsordning er dens avhengighet av vindens styrke.

Løsningen på dette problemet er ganske åpenbart:

1. Den aerodynamiske motstanden til gruven er kunstig senket (for eksempel ved å installere justerbare ventiler).
2. Akselet leveres med en radiell vifte med støyreduksjonssystem.

Kostnaden for økt effektivitet er en liten økning i driftskostnader og investeringsverdien av prosjektet.

Utenlandsk erfaring

En ganske interessant ventilasjonsordning er implementert i flere leiligheter av tyske byggherrer.

• Avtrekksventilasjon er organisert gjennom kjøkken og kombinert bad.

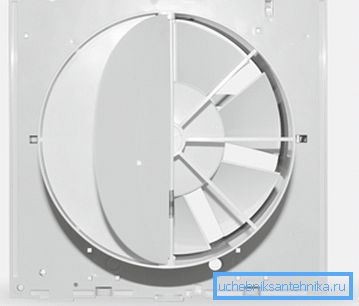

• Luftinntaket er en felles kanal som åpner inn i rommet med flere små åpninger rundt omkretsen og en sentral ventil utstyrt med en magnetventil og en returfjær. Luftkanalen har en høy aerodynamisk træk og et kamera for lydavstand.

Slik fungerer det:

• I hvilemodus utføres hetten i en begrenset mengde.
• Når du slår på lyset på badet eller tvinger strøm til kjøkkenventilen, øker luftinntakets kapasitet dramatisk; I tillegg er tvungen ventilasjon aktivert.

Privat husbygging

Det er klart at for enfamiliehus er det ingen generell ventilasjonsordning: prosjektet er laget for en bestemt struktur. Forfatteren vil tillate seg å dele sine egne tanker, støttet av erfaring med å installere ventilasjon i hjemmet hans.

Skjemavalg

Valget fokuserte på eksosventilasjon med tvungen induksjon og naturlig luftstrøm gjennom kjelleren.

Det var flere motiver.

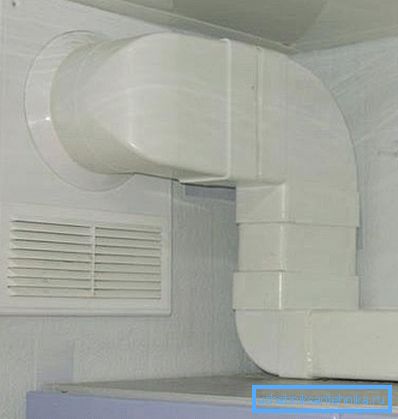

• Eksosventilasjon innebærer å legge en enkelt kanal.. Tilførsel og eksos - to, noe som betyr mye mer arbeid og skade på reparasjoner som allerede er gjort.

Det bør klargjøres: i dette tilfellet har kanalen for luftutblåsning allerede vært. I denne rollen oppstod sporet forkledd av bygningsmennene mellom bjelken, som gulvplaten stod på, og ytre veggen. Det var bare nødvendig å slå hull for luftinntaket og organisere eksos på gaten.

• Beregningen av den naturlige ventilasjonen av boliger er ekstremt kompleks; I dette formålet brukes enten komplekse formler som tar hensyn til mange variabler, eller online kalkulatorer, noe som ofte gir upålitelige resultater. Ved tvungen eksos er ytelsen med minimale feil lik ytelsen til eksosviften.
• Luftinntaket fra kjelleren (tørt og plassert under bakkenivå) gjorde det mulig å stille temperaturen på tilførselsluften uavhengig av været.. Jordens temperatur under frysepunktet holdes ved +10 - +14 grader.

• Driftskostnader ubetydelig. Vi presenterer et bord av avhengigheten av kraften forbrukes av viften på ytelsen.

implementering

Gjennomføringen av ordningen med egne hender krevde et minimum av tid og penger.

• Luftstrømmen er organisert i stuene. Hullene i gulvet er dekket med rister med garn for å beskytte mot insekter.

• Eksosgitter installert i gipsplater, lukking av kanalen mellom bolten og veggen.
• Fra kanalen til gaten ble et hull slått inn som et eksosrør med en kanalvifte og en paraply ble installert for å beskytte den mot regn og snø. Røret er forseglet og caulked; viften er utstyrt med en fjernbryter.

Samlede utgifter utgjorde ca. 1500 rubler. Fuktighetsnivået i huset har stabilisert seg på et komfortabelt nivå; Temperaturen om vinteren med oppvarming slått av er minst + 12C.

konklusjon

Vi håper at vår miniatyr gjennomgang av hvordan å organisere ventilasjon vil være nyttig for leseren.

Som vanlig inneholder videoen i denne artikkelen ekstra tematiske materialer. Lykke til!
