Brannventilasjon: enhet, forskriftskrav, terminologi

Hva bør være moderne brannventilasjon? Hvilke elementer brukes i design og konstruksjon? Er det noen reguleringsdokumenter som styrer strukturen?

La oss prøve å svare på disse spørsmålene.

oppgaver

Til å begynne med, la oss finne ut hvilke problemer ventilasjon skal håndtere ved brann (se også artikkelen Kraner for ventilasjon: hovedvarianter og deres særegne egenskaper).

Egentlig er det tre av dem.

• Det er nødvendig å forhindre spredning av brann mellom rom på ventilasjonskanaler.. Konstant trekkraft, varmluft og et stort antall produkter med ufullstendig forbrenning kan forårsake sekundære branner i hele bygningen.

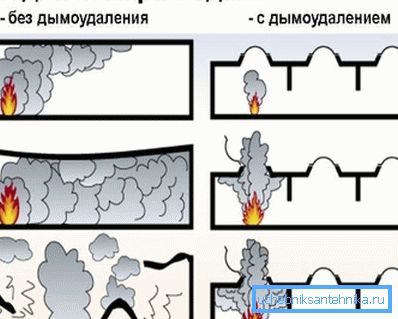

Men: De fleste av ofrene for brannen er ikke ofre for høye temperaturer, men røyken av lokalene. Mangelen på synlighet er desorienterende, og brenning av oksygen og akkumulering av forbrenningsprodukter fører raskt til bevissthetstap.

• Derfor er det andre kravet: brannventilasjon skal sikre rask og effektiv fjerning av røyk og forbrenningsprodukter. Oppgaven er komplisert av at de vanligvis oppvarmes til høye temperaturer.
• I tillegg trenger personer i evakueringsprosessen frisk luft. Derfor trenger vi ikke bare røykgassutslipp, men også tvungen ventilasjon.

Vurderte krav

De grunnleggende kravene til brannsikkerhet for ventilasjon er beskrevet i håndboken 13.91 til SNiP 2.04.25-91. Fremhev de viktigste punktene i dokumentet.

Hvis rommet er delt med brannbarrierer, er ventilasjon montert separat for hver del.

Generell brann (nød) ventilasjon kan være for:

1. Bosted, offentlige og administrative lokaler;
2. Produksjonsanlegg når de plasseres på ikke mer enn tre etasjer;
3. Lager og lagre når de plasseres på ikke mer enn tre etasjer;
4. Lagerhus, lagerlokaler og industrielle lokaler, som ligger i en egen en-etasjers bygning og har dører bare til utsiden.
5. Baderom, badehus, vaskerier og andre rom for husholdningsbruk.

Et rom der et stort antall personer er permanent eller midlertidig, må leveres med en separat kanal.

For produksjonsområder hvor eksplosive blandinger kan danne, gjøres også ventilasjon separat. Ventilasjonskapasiteten skal gi minst en luftbytting per time.

Men hvis høyden på rommet er over 6 meter, kan den begrenses til 6m3 per kvadratmeter.

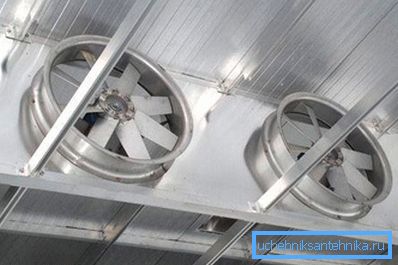

I rom hvor produksjonsforholdene kan føre til dannelse av brennbare og eksplosive blandinger, er eksosventilinntaket ikke mindre enn 40 centimeter fra taknivået. Med sannsynligheten for akkumulering av detonerende gass (en blanding av hydrogen og luft), blir avstanden redusert til 0,1 meter (for rom med høyder over 4 meter, det er 0,025 høyder, men ikke mer enn 0,4 meter).

Røykfjerning bør gis for:

• Fra haller og korridorer av industrielle, administrative og husholdninger med en høyde på mer enn 26,5 meter.
• Fra korridorer over 15 meter uten lysvinduer.
• Fra korridorer av boligbygg til 10 etasjer og over med røykfrie trapphus.

I tillegg til ovennevnte dokument er reglene for å stenge ventilasjon ved brann spesifisert i punkt 12.4 i SNiP 41-01-2003

1. Ved brann stopper arbeidet med tvungen ventilasjon for alle rom, bortsett fra tvungen luftforsyning til evakueringskorridorene og heisaksene.
2. Frakobling kan utføres både ved fullstendig fjerning av strøm fra svitsjer og ved en individuell styringskrets for hvert system.

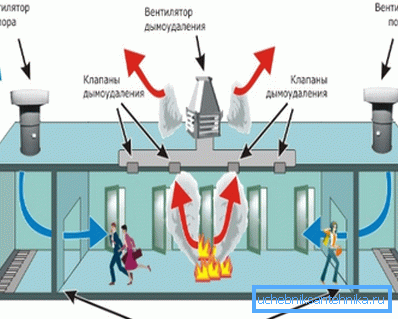

Hvordan virker det

Hvordan implementeres alle ovennevnte oppgaver i ventilasjonssystemet?

1. Når det mottas et signal fra detektorene (enheter som anslår temperaturen eller luftens gjennomsiktighet) i standardventilasjonssystemet, er viften slått av og ventilene aktivert og blokkerer fullstendig driften.

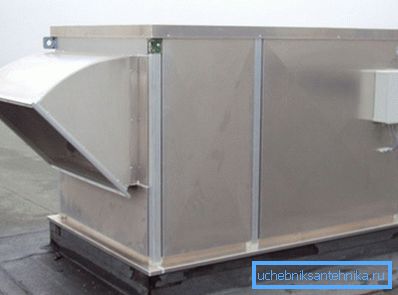

2. Samtidig åpner ventilene i røykfjerningssystemet; Vifter leveres med strømuttak. Pumpingen ut av forbrenningsproduktene begynner.
3. Parallelt med utslipp av forurenset luft inn i heisaksene og rømningsruter, leveres store mengder ren gatenuft.

De viktigste tekniske problemene som kan oppstå under driften av et slikt system, er ganske forutsigbare. Ved høye temperaturer av de evakuerte forbrenningsprodukter kan tynnveggede galvaniserte ventilasjonskanaler deformeres med lekkasje; Plastdeler av viften vil raskt bli ubrukelig hvis den blir overopphetet.

Derfor instruksjonene:

• Brannkanaler er laget av svart stål med en tykkelse på 1,2 millimeter.
• Alle vifter og branndempere for ventilasjonssystemer er laget av varmebestandige materialer.

ordliste

La oss bli kjent med noen av vilkårene og definisjonene knyttet til brannslukningsventilasjonssystemer.

Felles terminologi

Taktisk ventilasjon i en brann er en relativt ny teknologi som involverer bruk av kraftige mobile fans for å skape luftstrøm i en brennende bygning. Målene er identiske med de som er beskrevet ovenfor - fjerning av forbrenningsprodukter og tilførsel av frisk luft for å evakuere mennesker og for å sikre sikker drift av brannvesenet.

Ventilasjonsstyrte branner er branner med et overskudd av brennbare materialer og begrenset oksygenforsyning gjennom ventilasjonskanaler. For å slukke er det ofte tilstrekkelig å blokkere driften av ventilasjonskanalene helt.

utstyr

Vi studerer noen av elementene i brannvernsventilasjonssystemer.

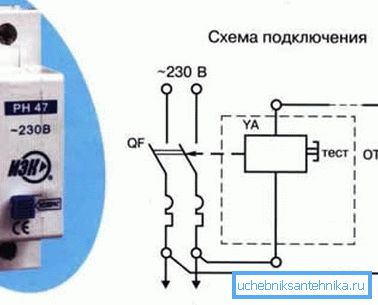

Den uavhengige utgivelsen er en elektromagnetisk enhet som eksternt slår av strømforsyningen til fansen ved et signal fra den håndholdte terminalen. Et slikt system for å deaktivere ventilasjon ved brann kan du manuelt duplisere arbeidet til sensorene.

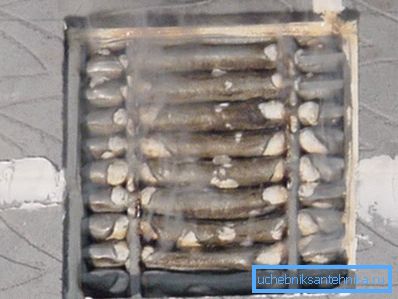

Brannventilasjonsgitter er engangsutstyr som stopper luftcirkulasjonen i ventilasjonskanalene når de overopphetes. Hvordan er deres arbeid implementert?

Gitterrisser (lameller) er tynne belagte linjer av natriumsilikat. Ved oppvarming over 100 grader begynner mineralbunnen å øke raskt i volum, fylle lumen og helt stoppe bevegelsen av forbrenningsprodukter. Brannmotstandsgrensen på gitteret er 45-120 minutter.

Til tross for den enkle utformingen er prisen på produkter ganske høy: en rund gitter med en diameter på 100 millimeter vil koste kjøperen 3-3,5 tusen rubler.

Do-it-yourself-installasjonen er ekstremt enkel:

1. Gitteret er installert i den forberedte åpningen i kanalen.
2. Rammen er festet med varmebestandig silikonforsegling eller sementmørtel.

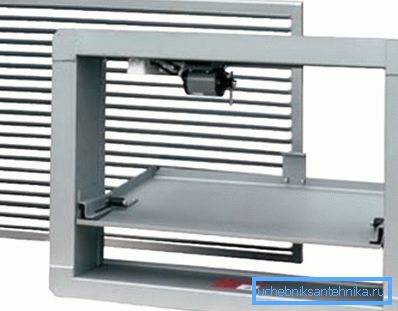

I motsetning til en grill kan en brannspjeld for ventilasjon utløses flere ganger.

Hva kan disse enhetene være?

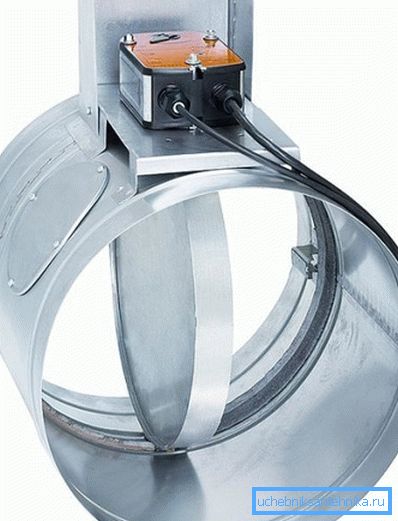

• Normalt åpen (overlappende ventilasjon ved brann).

• Vanligvis lukket (åpner kanaler for å fjerne røyk).
• Dobbeltvirkning (lukker ved brann og åpning etter slukking for å fjerne forbrenningsprodukter).

Operasjonsprinsippet er enkelt og klart: klaffen i en av posisjonene overlapper helt ventilasjonskanalen. Hvordan og hvordan kan det settes i bevegelse?

konklusjon

Selvfølgelig, i vår miniatyranmeldelse, introduserte vi leseren til bare en liten del av løsningene som ble brukt i utformingen av ventilasjonssystemer.

Videoen i denne artikkelen vil som vanlig gi ham oppmerksomhet mot ytterligere informasjon om røykventilasjon. Lykke til!
