Design av ventilasjonssystemer - hovedtrekkene til denne
Som kjent er mikroklimaet i huset og andre rom stort sett avhengig av hvor effektivt og effektivt luftutvekslingen er realisert. Siden installasjon og utforming av ventilasjonssystemer og klimaanlegg er ganske dyrt, er det fornuftig å bli kjent med hovedtrekkene ved utarbeidelsen av slike prosjekter, det vil spare mye penger og tillate deg å unngå de vanligste feilene.
Typer av ventilasjon i private bygninger
Siden design og beregning av ventilasjonssystemer på industrielle og andre store gjenstander krever dyp kunnskap i dette området og kompleks forskning, bør dette arbeidet utelukkende utføres av fagfolk. Hva svinger private hus, så gjør et enkelt prosjekt selv for de som ikke har kunnskap i dette området.
I små boliger er to hovedtyper av systemer implementert, vi vil vurdere hver enkelt av dem mer detaljert:
| Naturlig ventilasjon | Dens viktigste fordeler er enkelhet og lave kostnader, fordi du ikke trenger ekstra utstyr, hvor prisen er ganske imponerende. I tillegg krever slike kommunikasjoner ikke periodisk vedlikehold. Ulempene er dårlig funksjonalitet i bygninger med tykke vegger, rom med stort areal og prosjektets kompleksitet i allerede reiste bygninger |
| Tvingt ventilasjon | Dette alternativet er mer avansert, siden bevegelsen av luft leveres av en vifte eller hele innsprøytningssystemet. Av fordelene kan vi markere muligheten for å justere luftutvekslingen, tilstedeværelsen av filter, temperatur og fuktighetskontroll i rommene. Ulempene er prosjektets betydelige kostnad og kompleksitet med egne hender |
Design og design arbeid

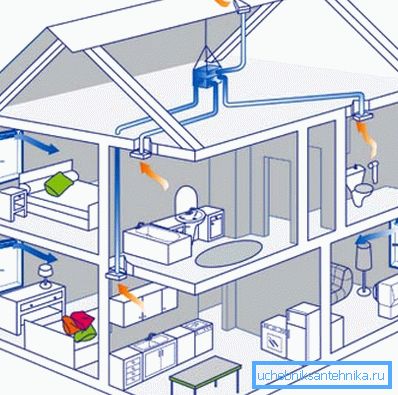

Som nevnt ovenfor er utforming og installasjon av ventilasjonssystemer på egen hånd kun mulig på små gjenstander, hvor kompleksiteten til kommunikasjon er lav og sannsynligheten for feil er minimal. Vurder hvilke faktorer som er grunnleggende i hvert av stadiene.
utforming
Først og fremst bør du bestemme hvilken type system som skal implementeres.
Når det gjelder de naturlige alternativene, kan følgende viktige faktorer identifiseres:
- Maksimal avstand fra innløpet til uttaket i systemet skal ikke overstige 6 meter, dette gir den nødvendige trekkraften og sikrer høy systemeffektivitet.
- Innløp skal gi den nødvendige luftstrømmen (hvordan beregnes den, vi ser litt lavere).
- Utgangssamleren må være plassert ikke mindre enn 1 meter fra takets overflate, ellers kan trykket variere under påvirkning av vinden.
Vær oppmerksom på! Husk to enkle regler: I systemet med naturlig ventilasjon bør det være et minimum antall bøyninger, og lengden på kanalene skal være så kort som mulig. Dette sikrer høy systemeffektivitet.
Når det gjelder kommunikasjon med tvungen luftcirkulasjon, er det viktig å huske at utformingen av ventilasjonssystemer utføres under hensyntagen til følgende krav:

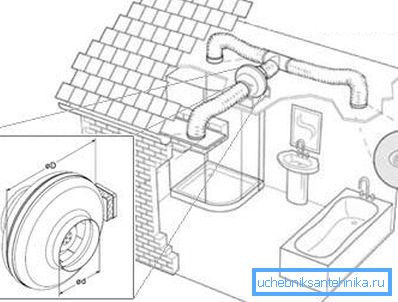

- Først av alt er det bestemt hvilke elementer systemet skal bestå av, dette er et svært viktig stadium hvor nøyaktighet er viktig, siden det er ekstremt uønsket å anskaffe unødvendige elementer, som deres mangel i arbeidsprosessen.
- Deretter må du avgjøre hvor disse eller andre elementene i systemet skal være plassert, det er best å planlegge for hvert rom og bestemme hvilke noder som skal plasseres akkurat i det.
- Det er best av alt å inkludere ventilasjonsprosjektet i den generelle planen for bygningen, så det er mye lettere å utføre installasjonen, siden luftkanalene kan plasseres i hulrommene til veggene og interfloorpartisjonene. I tillegg vil hullene for visse elementer og deres vedleggspunkter i utgangspunktet bli forsynt, noe som i stor grad forenkler arbeidet senere.

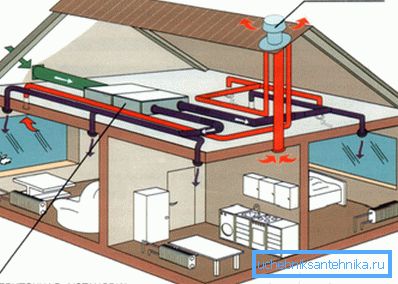

- Spesiell oppmerksomhet bør gis til slike lokaler som kjøkken, bad, bad, pantry, kjele rom - de trenger høy ventilasjon og økt luftutveksling (for eksempel i rom med høy luftfuktighet skal volumet av luftutveksling per time være tre ganger høyere enn i stuer ).

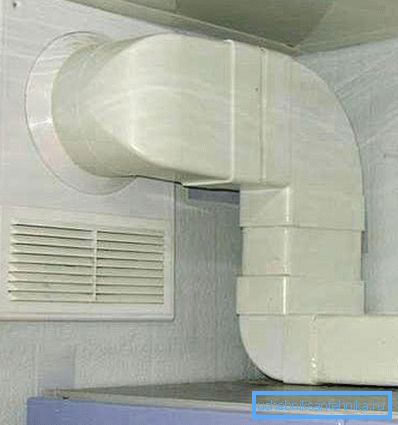

Vær oppmerksom på! For å forenkle installasjons- og installasjonsarbeidet, er det noen ganger tilrådelig å bruke ikke runde, men kvadratiske eller rektangulære rør, det er mye lettere å plassere dem i hulrom, og med den eksterne metoden for legging av slik kommunikasjon ser det mye bedre ut.
Design arbeid
For å starte arbeidet må du ha en bygningsplan med parametrene for alle rom og deres formål. Mengden luft som kreves beregnes individuelt for hvert rom og måles i kubikkmeter i timen.
Det er to hovedmetoder for beregning av nødvendig luftbytte for et rom, vi vil vurdere funksjonene til hver av dem:
- Du kan bruke multiplikasjonsfaktoren, som multipliseres med et roms volum. Det vil si at lengden på rommet multipliseres med bredde og høyde, resultatet er volumet i kubikkmeter. For stuer er koeffisienten 1, det vil si mengden av luftbytter i timen er lik volumet, for bad og tekniske rom, koeffisienten er 3.
- Et annet beregningsalternativ er bruk av standarder for luftforbruk per person. For soverom er denne tallet 20 kubikkmeter / time, for andre stuer - 40, for husholdninger, bad og kjøkkenlokaler - 60. Det vil si i stuen på huset hvor 4 personer bor permanent, bør volumet av luftutveksling være 160 kubikkmeter time, vil denne enkle nok instruksjonen bidra til å gjøre beregninger raskt og nøyaktig.

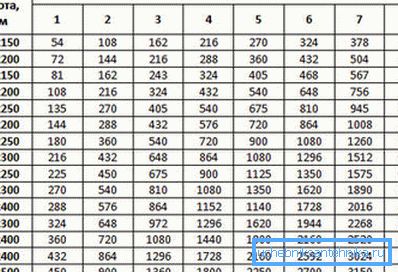

Det er også svært viktig å velge luftkanalens størrelse, spesielt hvis utformingen av ventilasjonssystemet utføres uavhengig. Nedenfor er en tabell hvor du kan bestemme volumet av luftveksling, avhengig av strømningshastigheten.
Vær oppmerksom på! Husk at den minste tillatte diameteren for kanaler med naturlig luftutveksling ikke skal være mindre enn 10 cm, for obligatoriske systemer - ikke mindre enn 6 cm.
konklusjon
I alle fall vil den beste løsningen være å bli enige om det ferdige prosjektet og resultatene av beregninger av spesialister. Videoen i denne artikkelen vil hjelpe deg å forstå noen av funksjonene til de aktuelle produktene bedre.
