Festemidler for ventilasjon - typer og metoder

Organiserer ventilasjonssystemet i huset eller leiligheten, vi kan bruke tre alternativer for luftkanaler - stive, semi-fleksible og fleksible. De er laget av metall, plast og polymerer. For montering til veggen eller taket er det utviklet spesielle festemidler for ventilasjon, som blir vår artikkel i dag.

I tillegg vil vi vise et klart eksempel på hvordan alt dette skulle skje.

Luftkanalfesting

Luftkanaler kan festes på forskjellige måter i horisontal og vertikal plan. Svært sjelden installeres de i skrånende stilling.

For festing bruk spesielle festeelementer. Metodene for installasjonen avhenger av formen og dimensjonene til luftkanalen.

horisontal

Ved installasjon av ventilasjonskanaler på murstein (armert betong) vegger eller kolonner, brukes metallbraketter i form av en firkant. De er innebygd i overflaten ved hjelp av hjørneforinger.

Konsollene på den fremspringende delen har en åpning for oppheng av luftkanalen.

Dimensjonene på planken som kommer opp fra veggen og lengden av dens innfelling i overflaten avhenger av kanalens dimensjoner.

1. Ventilasjonskanaler er festet til armert betong-søyle med hjørner, stivere, metallplagg. En stålplate er festet til kolonnen med dowels, hvorpå et hjørne og en stut skal skrues på den.
2. Luftkanalen er festet til betongpanelet ved hjelp av braketter, til metallkolonnen med klemmer og kryssbjelker.
3. Luftrør er festet til I-bjelker med beslag av stål eller jernstrimmel.

vertikal

En rund luftkanal i tverrsnitt opptil 1 m er festet til en murvegg ved hjelp av en støtte som består av:

• metallkonsoll;
• spesielle foringer;
• klemmer - fra stål og fra hjørnet.

Runde luftkanaler er festet til en armert betongkolonne med en konsoll bestående av konsoller sveiset til en metallplate og 2 halvklemmer. Sistnevnte er boltet etter at samlingen av ventilasjonskanalen er fullført.

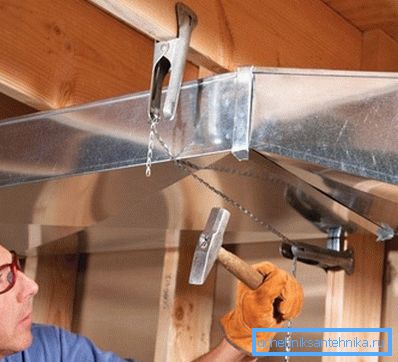

Tips: Når det ikke er mulig å fikse ventilasjonen på en vegg eller søyle, kan den installeres med taket.

Ventilasjonsinstallasjon

Undervisningen nedenfor vil fortelle deg hvordan du gjør alt riktig:

Tips: Når det er nødvendig å installere ventilasjon under takloftet, legger du på luftkanalforbindelsene før du installerer det, og monter deretter luftfordelerne for montering av taket.

Luftkanalfikseringsmetoder

Installasjon av ventilasjon kan utføres som følger:

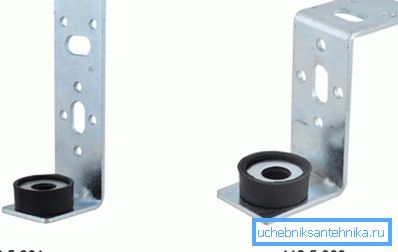

1. Påfør L-formet brakett, prisen er ganske rimelig. Fest luftkanalelementene til den med skruer eller skruer.
2. Det er mulig å fikse den rektangulære luftkanalen med skruer eller skruer ved hjelp av en Z-brakett.
3. Montering ved hjelp av pinner og profiler:

• ventilasjon skal hvile mot traversen;
• gjengede deler reduserer lateral forskyvning.

Bruk ofte en gummiprofil, i tillegg til lydisolasjon av luftkanalen.

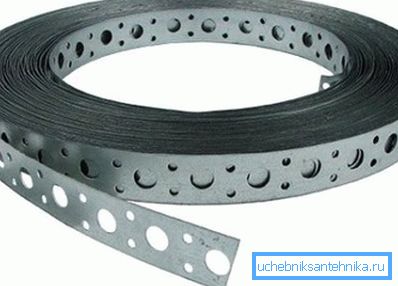

1. For å feste rør med sirkelformet tverrsnitt kan du bruke stanset tape. Dette bør gjøres ved hjelp av en løkke eller festing til skruen i inngrepsområdene. Ulempen med denne metoden er at det ikke er nødvendig stivhet.

Tips: For rør med en diameter på mindre enn 200 mm kan du redusere støynivået til luftkanalen, hvis du også bruker en klemme samtidig som et stanset tape.

1. Brukes til montering av pinner og klemme.
2. Noen ganger kan du bruke messing utvidelse anker, som må settes inn i et prefabrikert hull og stram studen.

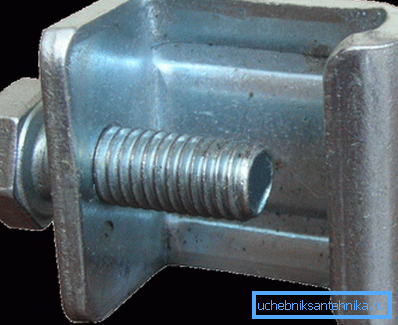

Tips: Hvis det ikke er mulig å feste kanalene i taket, må du installere en metallstråle med en klemme, med en pinne festet til den.

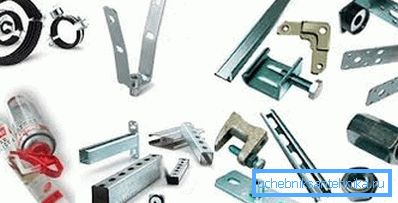

Påfør følgende festemidler for ventilasjon, materialer og inventar:

• braketter av ulike former;
• profiler;
• krysshode;

• studs;
• stanset tape;
• slangeklemmer;
• klemmer;
• løfteutstyr;
• stål hjørner;
• ark jern;
• metall lameller.

konklusjon

Pålitelig installasjon av ventilasjonssystemet kan bare garantere de riktige festene. Til dette formål brukes forskjellige enheter, deler og materialer. Denne artikkelen beskrev i detalj hvordan de alle skal brukes om nødvendig.

Videoen i denne artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
