Fleksible luftkanaler for ventilasjon: funksjoner på enheten

I denne artikkelen vil vi snakke om hva som er fleksible luftkanaler for ventilasjon, hvordan og fra hva de er laget og hva er funksjonene i deres bruk. Artikkelen er av stor interesse, siden i tillegg til drift i industrisystemer benyttes fleksible ventilasjonskanaler når man installerer husholdningsekstrakter i kjøkken.

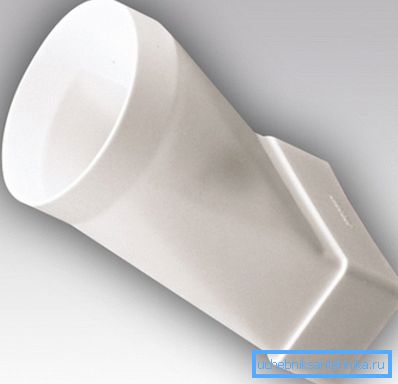

Til tross for at et bredt spekter av stive runde og rektangulære kanaler er til salgs, blir behovet for å bruke fleksible rør ikke mindre relevant. Årsaken til populariteten er at den harde kanalen på noen ubehagelige deler av overflaten ikke kan installeres.

Igjen, på noen flater med et stort antall fremspringende seksjoner, er det bare ulønnsomt å sette en stiv struktur med et stort antall ledd. Bruken av flere kraner kan erstatte kjøp av et fleksibelt rør, som er preget av høy tetthet og driftssikkerhet.

Hovedvarianter

Fleksible metall- og plastluftkanaler for ventilasjon er i ferd med å bli produsert. Begge produktkategorier brukes i konstruksjon av husholdningsavtrekkssystemer. Vurder egenskapene til enheten av disse artene mer detaljert.

Plastkanaler er laget av følgende typer polymere materialer:

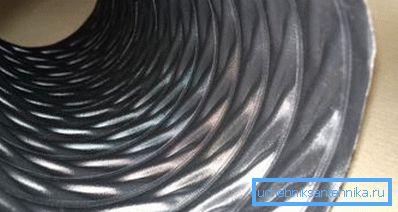

• Polyvinylklorid (PVC) med forsterkning av stålspiral brukes til produksjon av kanaler med en relativt jevn indre overflate.

Fleksible PVC-kanaler er laget ved ekstrudering på fullt automatisert utstyr, og prisen på ferdigvaren er derfor relativt lav.

PVC-kanaler er ikke slitebestandige, men samtidig er de helt gjennomsiktige, og det er derfor det beste valget for dekselet i trebearbeiding. Diameteren av PVC-produkter er begrenset til størrelsesområdet 16-200 mm.

Viktig: En betydelig ulempe med polyvinylkloridluftkanaler er lav motstand mot lave temperaturer, slik at de ikke kan brukes i inntakssystemer kombinert med oppvarming. Videre mister slike produkter, når temperaturen faller under + 5 ° С, deres tidligere fleksibilitet og blir sprø.

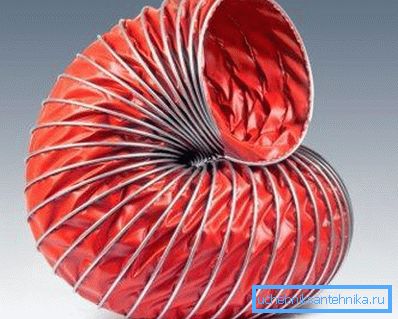

• Viniuretan med forsterkning av stålspiral brukes til produksjon av luftkanaler på prinsippet om sveising av polymerbånd sammen med en metallspiral.

Fordelen med slike kanaler er høy motstand mot mekaniske deformasjoner og ekstremt lav grad av støy. Denne typen ventilasjonskanal er mest fleksibel. For eksempel kan et produkt knyttes til en knute uten å ødelegge integriteten.

På grunn av den høye styrken og størrelsen på størrelser, kan disse fleksible luftkanalene brukes både for konstruksjon av ventilasjon og for tilkobling av klimaanlegg.

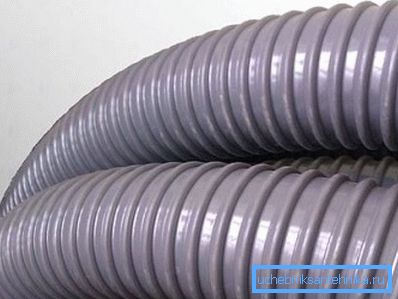

• Luftkanaler laget av polyolefin eller polyuretan (PU) med stålspiralforsterkning viser gjennomsnittsstyrke. Produkter kan brukes i enheten av husholdningsekstrakter. En vesentlig ulempe ved slike produkter er den lave aerodynamiskiteten til den ribbeide indre overflaten.

Viktig: På grunn av mangel på glatthet av indre vegger, er luftkanaler laget av disse materialene mer tilbøyelige til å blokkere seg enn deres motstykker med en jevn indre overflate.

Metallprodukter presenteres i følgende kategorier:

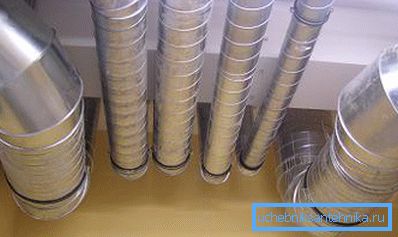

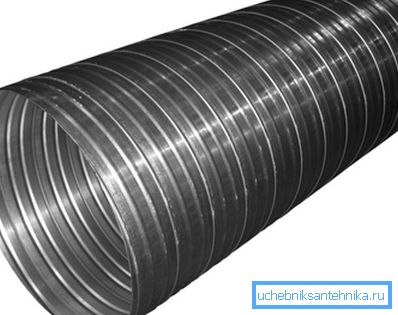

• Stålluftkanaler for ventilasjon laget av stålplater, kuttet i bånd. Båndet er formet til en spiral, hvorpå et rør er produsert fra billetten.

Slike motiver utmerker seg med stor vekt med høy styrke. For større holdbarhet er stålet galvanisert før starten av produksjonsarbeidet.

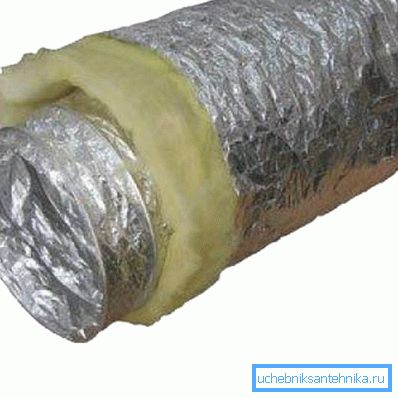

• Aluminiumluftkanaler for ventilasjon også laget av metallstrimmel, hvorfra et rundt rør dannes. De resulterende ribber er sammenkoplet med en sammenleggbar lås.

Slike produkter kan bøyes nesten i rette vinkel uten skade på tetthet. Videre brukes aluminiumprodukter, så vel som deres stålmodeller, effektivt i temperaturområdet fra -30 ° C til + 300 ° C.

Viktig: Fleksible metallkanaler er ikke den beste løsningen for flere bruksområder. Hvis ventilasjonskanalen er installert og tar det nødvendige skjemaet, er det ønskelig å ikke rette det senere.

Drift av fleksible ventilasjonskanaler

I henhold til TU 36 736 93 for metallventilasjonskanaler, brukes disse produktene på ulike industriområder, ved å arrangere boligbygg og offentlige bygninger, etc.

Moderne teknologier gjør det mulig å produsere slike rør ikke bare fleksible, men også virkelig lufttette. Til tross for økt funksjonalitet og etterspørsel er prisen på fleksible kanaler ikke mye høyere enn kostnaden for stive analoger.

En viktig betingelse som sikrer effektiviteten i driften av disse produktene, er at installasjonsarbeidet er riktig. Videre kan effektiviteten i drift av luftkanaler sikres ved rett tid å rense det indre hulrom fra blokkeringer.

Tenk på hva som er funksjonene i installasjonen av fleksible kanaler.

Funksjoner i installasjonsarbeidet

Ved tilkobling av metallkanaler for ventilasjon ved svinging, for å oppnå optimal spenning, bør du bruke metallstive albuer med justerbar rotasjonsvinkel. Knæret er stivt montert på støttekonstruksjonene, og på grunn av dette er det mulig å tilveiebringe den nødvendige kanalspenningen på de indirekte delene av linjen.

Denne monteringsteknologien gir slike fordeler som:

• Reduserer motstanden til den indre overflaten av kanalen på grunn av at den indre hylsen er ordentlig spennet.
• Evnen til å justere bøyningsvinkelen i området 90-180 grader;
• Opprettholde nødvendig mobilitetsgrad for ventilasjonskanalen under driften av systemet.
• Pålitelighet for å feste en fleksibel kanal når du svinger.
• Lav sannsynlighet for å bryte den fleksible ventilasjonskanalen ved vendepunkter.

Viktig: Bruken av fleksible kanaler er underlagt en rekke restriksjoner, inkludert avvisning av installasjon i vertikale stigerør, hvis høyde er over 6 meter. I tillegg bør fleksible kanaler ikke brukes uten å ta hensyn til slike parametere som varmebestandighet, designfunksjoner, etc.

Installasjonshåndboken forutsetter at følgende krav oppfylles:

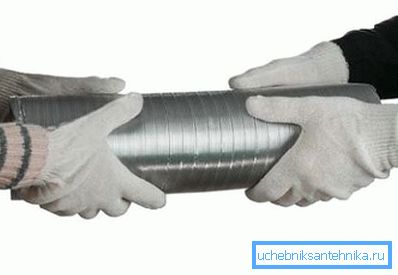

• Når du starter installasjonsarbeidet, er det nødvendig å strekke den indre kanalhylsen helt med egne hender for å eliminere bøyninger og trykkfall.
• Overflate fleksible rør er trimmet. Ikke installer ventilasjonssystemet, og forleng kanalens ekstra lengde til reserven.
• Suspended brackets er valgt med hensyn til tilstrekkelig bredde der ytre diameter av jakken (skall) ikke vil endre sin form.
• For passasje av veggkonstruksjoner vil vi definitivt bruke metallhylser eller adaptere som sikrer sikkerheten til den fleksible kanalen under installasjon og etterfølgende drift.

Installasjonsarbeid utføres som følger:

• Fleksible, temperaturbestandige luftkanaler for ventilasjon er kuttet i strakt tilstand med metall saks, mens spiraldelen er bitt av clippers. Når du arbeider med plastkanaler, blir polymerskallen kuttet med en skarp kniv, mens helixen er bitt av tanger.
• Tilkoblingen er laget ved hjelp av kobling av brystvorte, aluminiums selvklebende tape eller mastikk. Luftinnløpet på dysen må være minst 50 mm
• Tilkobling for ekstra styrke, fikser nylon- eller metallbinderen.
• Installasjonen av halvstive kanaler utføres ved å festes til flensene og festes med skruer.
• På slutten av arbeidet kontrollerer vi tilkoblingenes tetthet.

konklusjon

Nå vet du hva PVC-luftkanaler for ventilasjon og deres metallkomponenter er. Som et resultat vil du kunne velge de modifikasjonene av ventilasjonskanaler som vil tilfredsstille behovene til det luftbehandlingssystem som brukes.

Du kan finne mer nyttig og informativ informasjon ved å se videoen i denne artikkelen.
