Gjør-det-selv-ventilasjon: enkle løsninger

Emnet i denne artikkelen er installasjon av ventilasjon med egne hender. Det vil ikke ha abstrakte refleksjoner og komplekse beregninger: dette materialet er et forsøk fra forfatteren å dele sin beskjedne erfaring med å utstyre et ventilasjonssystem i sitt eget hus. Så la oss komme i gang.

forhistorie

For en stund siden flyttet forfatteren inn i et nytt hus. Det var en en-etasjers bygning med en stor og høy kjeller, som umiddelbart ble plassert som et hjem gym og verksted. Senere ble det planlagt å bygge et boligoppvarmet loft.

Hovedproblemet i første boliggulv viste seg å være det totale fraværet av et ventilasjonssystem.

Konsekvensene, som allerede var tydelige i begynnelsen av den første vinteren, var ganske forutsigbare:

• Luften i rommet, til tross for periodisk lufting, ble raskt bedøvet og fuktig.

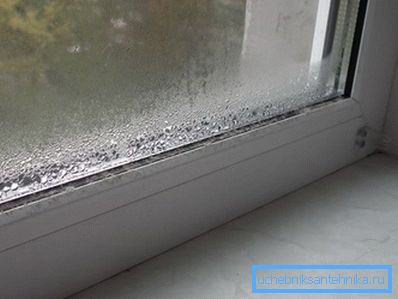

• Enkeltpanelvinduene ble hele tiden dekket av kondensat, som droppet ned i glasset og dannet pytter på vinduskarpene.

• Endelig subjektivt, huset var veldig kaldt. Til tross for at termometeret viste ganske rimelig +18 grader.

Referanse: med økning i luftfuktighet, varmekapasitet og varmeledningsevne i luften. Det er derfor i kaldt klima det er veldig vanskelig å bære både kulde og varme.

Oppgaven var åpenbar: det fulgte med minimal tid og penger (som etter at du kjøpte et hus, selvfølgelig, det var ikke så veldig bra) for å gi normal ventilasjon.

Et år senere, under konstruksjonen av loftet, måtte vi designe og bygge en annen separat ventilasjonssløyfe. Siden hvert av gulvene hadde en egen inngang, var det uønsket å kombinere luftkanaler.

bosetninger

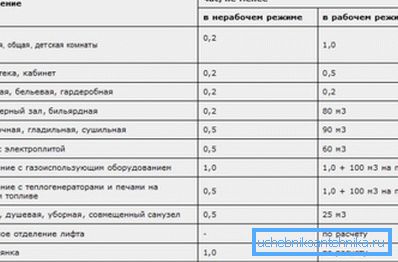

For en start var det nødvendig å evaluere forventet ventilasjonsytelse. Instruksjoner for beregningen ble funnet i dagens SNiP:

Et alternativt estimat av planlagt ytelse er basert på antall personer som stadig er i rommet. En person i våkne tilstand skal utgjøre minst 60 m3 / t; for en sovende person - 30 m3 / time.

Telling i henhold til den første algoritmen ga et resultat på 240 m3 / time, ifølge den andre - 100 (gjennomsnittlig luftforbruk av to personer, basert på 8 timers søvn og 16 timers vakthold).

Med utgangspunkt i detaljene i husoppsettet ble utgangspunktet 120 m3 / t valgt som utgangspunkt.

Første etasje

Skjematisk diagram

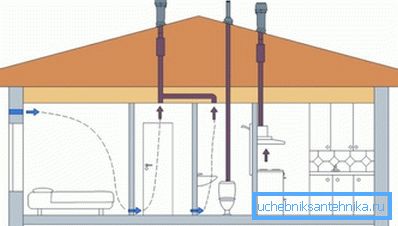

Etter å ha tenkt på mulige løsninger, fokuserte valgene av forfatteren på eksosventilasjon med tvungen induksjon og luftutvinning i en felles kanal fra flere rom - et soverom, et kombinert bad og en kjøkken-spisestue. Det ble besluttet å gjøre luftinntaket passivt, og ikke fra gaten, men noe ukonvensjonelt - gjennom kjelleren.

Det var flere grunner.

• Nesten klar ventilasjonskanal langs alle rommene som var planlagt å ventilere, eksisterte allerede. Bygherrene i ferd med å trimme med gipsplater en spalte mellom tverrstangen, som gulvplattene ble støttet på, og ytre veggen. Det var bare å organisere utvalget av luft fra kanalen og kutte grotter inn i den.

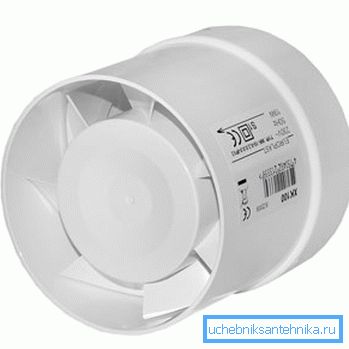

• Naturlig ventilasjon var usammenhengende på grunn av uforutsigbar ytelse. Sterke vindforhold som er karakteristiske for regionen, vil føre til en kraftig akselerasjon av luftutveksling; men i sommervarmen med et minimumstemperatur delta mellom gaten og huset, ville det falle til nesten null. En kanalvifte vil derimot utvide sin 120 m3 / time, uavhengig av ytre forhold.

• Minimumsprisen på komponentene. Litt fortløpende er det verdt å nevne at de totale utgiftene på kjøp ikke oversteg 1500 rubler.
• Symboliske driftskostnader. Her er omtrentlig sammenheng mellom ytelse og strømforbruk av en kanalvifte:

Separate kommentarer krever sirkulasjon av frisk luft gjennom kjelleren.

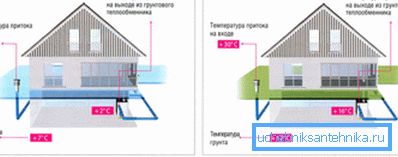

Det er en ting som geotermisk ventilasjon. Det høye navnet skjuler en enkel ordning, ifølge hvilken spesielt ventilasjon ofte bygges på landstedet med egne hender: forsyningsledningene med betydelig lengde blir begravet i bakken litt under frysepunktet.

Henvisning: Ved en dybde på 1 meter fra frostpenetrasjonen, er jordens temperatur ikke avhengig av regionen og er +8 - + 14і.

Som et resultat har inntaksluften en stabil temperatur, noe som avhenger lite av sesongen og værforholdene. Om sommeren er husene relativt kule, om vinteren - varme. Og alt dette med minimalt energiforbruk: strøm er kun brukt på transport av luft.

Imidlertid var det under dette huset en klar luftkilde med en konstant temperatur på ca. 14 grader - en tørr kjeller med et areal på 75 kvadratmeter, forsynt langt under nivået av frostpenetrasjon. Å koble det med et par kanaler med boligkvarter på toppen var mye lettere enn å legge flere titalls meter rør under bakken.

Sa - ferdig.

implementering

1. Fra siden av gaten gjennom ytre veggen ble et hull gjennomboret i kanalen. For jobb trengte slag med en krone.
2. En montering ble utarbeidet fra et standard kloakkrør med en diameter på 110 millimeter, et hjørne, en paraply (deflektor) og et kompenseringsrør. Sistnevnte tillot å installere kanalviften og fikse det, slik at forbindelsen kan kollapses.
3. Under vifteinstallasjonsstedet kuttes et hull i kanalen der en plastluke med lokket er installert umiddelbart. I fremtiden vil det være nyttig for vedlikehold og / eller erstatning av viften.
4. En samling av et rør, et hjørne, en paraply og en vifte med tilkoblet strømforsyning er satt inn i et hull i veggen og forseglet. Det graspede skumet er forseglet med akrylkitt: Polyuretanskum liker ikke ultrafiolett stråling og begynner raskt å smuldre i lyset.
5. Strøm til viften blir hentet fra nærmeste uttak via kabelkanalen og åpnet med en bryter.

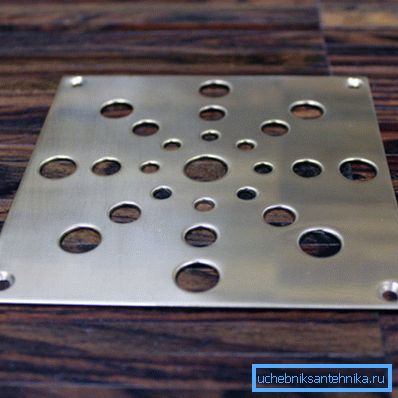

6. I gipsvegg, lukking av kanalen er flere ventilasjonsgitter innebygd og et rør trekkes fra hetten over kjøkkenovnen.
7. I gulvet, valgte hull for luftutvinning fra kjelleren. De ble stengt av rister med garn for å beskytte mot insekter.

resultater

Damp og kondens på vinduene glemmes, som en dårlig drøm. Luften i huset ble frisk og moderat tørr.

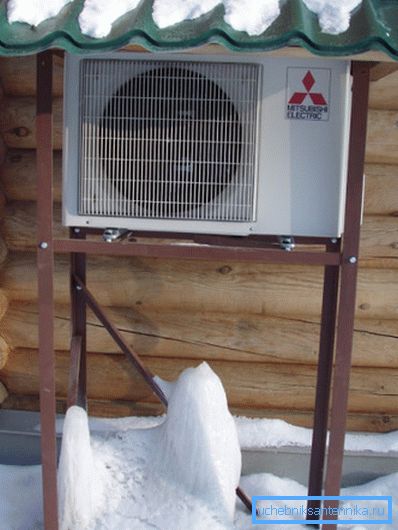

På grunn av tilstrømningen av varmluft om vinteren ble huset med oppvarming slått av helt opprettholdt en temperatur på +12 grader. For å opprettholde en komfortabel temperatur på + 20-22 grader, er det nok å betjene en inverter klimaanlegg med en termisk kapasitet på ca 3,2 kW.

Nuance: scenen - kysten av Krim. Det er klart at varmestrømmen på 3 kilowatt ikke vil være tilstrekkelig hvor som helst i Fjernøsten. I tillegg forblir omformere i varmemodus i beste fall ved -25 ° C.

Betongventilasjonskanal, koblet med gips, fungerer som en meget effektiv lyddemper. Viftenes arbeid i huset er i utgangspunktet ikke hørbar.

loftet

Et år senere nådde byggingen av loftet gulvet det punktet da ventilasjonen måtte utstyres i den.

I analogi med første etasje ble ventilasjon av loftet med egne hender gjort avgass, med passiv tilstrømning. I stedet for en ventilasjon ble det i dette tilfellet brukt et kloakkrør med en diameter på 110 millimeter - ganske enkelt fordi det ikke måtte gå langt.

På dette tidspunktet er likheten med det tidligere bygget ventilasjonsanlegg avsluttet.

• En dedikert inntakskanal mangler i prinsippet.. Luftinnstrømning er gitt av lekkasjer som er dekket med et stålplatertak på loftet. Det er nok små hull mellom arkene av takmateriale til dette formål i overflod.

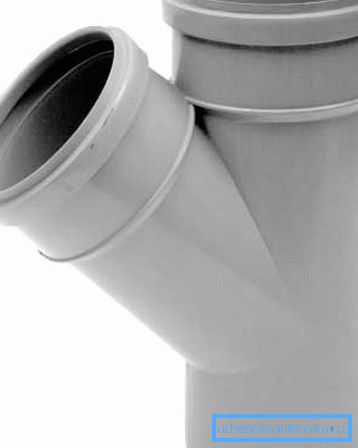

• Tee montert foran vifte i viftekanal. Gjennom et av uttaket trekkes luft ut fra det kombinerte badet som ligger midt på loftet. gjennom andre - resten av rommet er ventilert.

• Ventkanal skjult gipsloft. I taket på badet er montert inntaksgitter, til hvilket trykk på teen er tett festet. Men resten av rommet er ventilert direkte gjennom rommet over taket: luftinntaket går direkte fra det; fra stuen kommer luft inn gjennom fire gitter i loftet hjørner.

Forresten: Dette sikrer konstant ventilasjon av takstene og isolasjonen mellom dem.

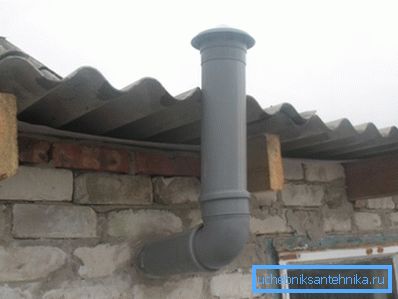

På gaten ventkanal med en paraply - deflector vist gjennom en av gavlene. Dermed har forfatteren lettet seg med problemene med å forsegle produksjonen: sporet var nok til å fylle opp og kaste; Fra vann og snø er det beskyttet av takoverheng.

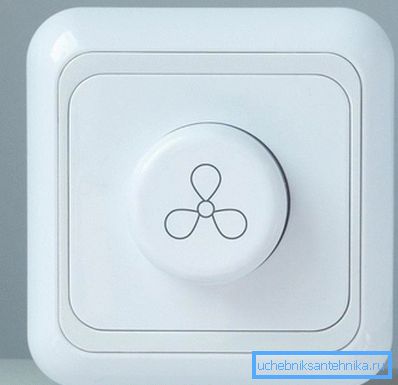

Viftekraftkredsen var utstyrt med en dimmer. Det gir deg mulighet til å velge mellom stille og produktive modus for ventilasjon avhengig av hvor mange personer som er på loftet.

konklusjon

Det er lett å legge merke til at byggingen av et effektivt ventilasjonssystem viste seg å være ganske enkelt og ikke for dyrt.

Ytterligere tematisk informasjon, som vanlig, finnes i videoen i denne artikkelen. Lykke til!
