Hva er eksosventilasjon - egenskaper og typer

Ventilasjon er et av de tekniske livsstøttene som er ansvarlig for effektiv sirkulasjon av luft i alle typer rom. Mangelen på et godt organisert ventilasjonssystem kan føre til stagnasjon av luft, endringer i fuktighetsnivået der det er mulig å danne mold, sopp og ubehagelig lukt i rommet. La oss ta en titt på hvordan eksosventilasjon fungerer og hvordan det er bra.

Formål med eksosventilasjon og dens typer

Hovedoppgaven til dette systemet er å sirkulere luftstrømmen i lokalene. Det utføres ved å organisere bevegelsen av luft inn i rommet fra utsiden og dens påfølgende frie fjerning.

For din informasjon! Luftstrømmen fra gaten er basert på prinsippet om eksosventilasjon. Uten dette, i rommet med en hette, vil luften bli sjeldne.

Husholdnings ventilasjonssystemer

Systemet for eksosventilasjon av boliger og for eksempel kontorlokaler kan deles inn i:

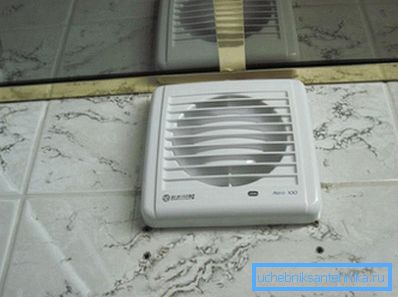

• tilpasset, det vil si betjener ett eller flere tilstøtende rom. Vanligvis for boliger er det et kjøkken og et bad, eller ventilasjonen av et privat hus. Hvis naturlig ventilasjon ikke er mulig, er det nødvendig å installere eksosventilasjon med tvang. For dette er en vifte (sentrifugal eller aksial) innebygd i ventilasjonskanalen.

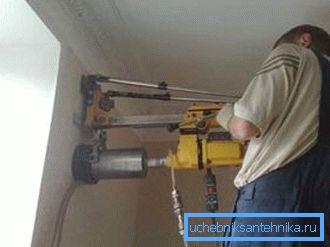

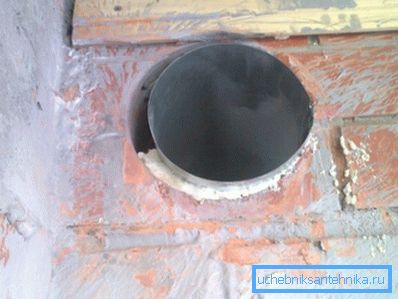

• Fjernelsen av luft fra badene skjer vanligvis gjennom små skorsteiner for ventilasjon, lagt i takkonstruksjon eller direkte til gaten gjennom ytterveggen.
• Det er mulig å kombinere ekstrakter fra flere bad til en felles kanal.

MERK! Viften er som regel enkelt forbundet med hendene parallelt med lysknappen. Noen ganger er et ekstra tidsrelé installert, og forlenger vifteroperasjonen etter at lampen er slått av for en stund.

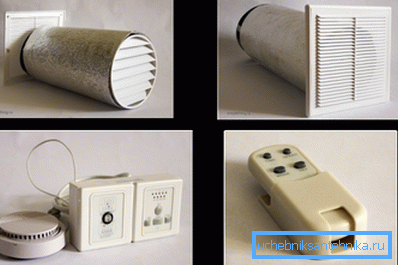

• Vifter er utstyrt med en spesiell ventil som gjør at luften kan bevege seg når enheten er slått på og låser passasjen når den er slått av.

• I kjøkkenet, for å lokalisere fjerning av røyk og damp over ovnen, er en paraply installert som også bærer en dekorativ belastning. Hetten er utstyrt med en vifte og et filter som består av:

• Fett- og smussgitter.
• Patron med stoffer som nøytraliserer ubehagelige lukt. Dette er vanligvis en sorbent, for eksempel aktivert karbon. Denne enheten skal byttes 2-3 ganger i året ettersom den blir skitten.

• sentral. Disse er arrangert, for eksempel i leilighetsbygg, hvor eksosventilasjon i leiligheten utføres gjennom et system med separate kanaler som har tilgang over taket på bygningen. Dette gjelder særlig for forsterkede prefabrikkerte høyhus, hvor utformingen av individuelle avgassystemer er vanskelig.

• Hver leilighet på bad og kjøkken har en utgang med innebygd ventilasjonsgitter til vertikal ventilasjonskanal.
• Alle kanaler går til taket der fans er installert over dem.
• Du kan kombinere de vertikale kanalene i en på toppen av bygningen og installere en kraftig vifte.
• Hvis det er teknisk gulv i husbygningen, monteres de vertikale ventilasjonskanalene i en felles hovedluftkanal i dette rommet. Den kan betjene motoren for eksosventilasjon, installert i en overbygning over maskinrommet på en heisaksel.

Interessant! En funksjon av den sentrale ventilasjonen av leilighetskomplekser er å gi lydisolasjon. Slik at naboene ikke hører hverandre gjennom ventilasjonskanaler, er det installert spesielle lydabsorbenter i dem.

• kombinert avgassystemer er utstyrt med fordeler og ulemper ved sentral og individuell ventilasjon.

I tillegg til fansen, installeres installasjon i ventilasjonssystemene til eksosventilen eller en enkel grill som gir luftveksling uten tvang. Ventilasjonsventilen er en justerbar spjeld, med et festeelement, ansvarlig for intensiteten av luftfjerning fra rommet.

Alle ovennevnte enheter er montert direkte ved inngangen til ventilasjonskanalen.

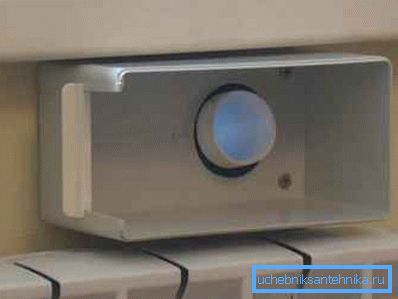

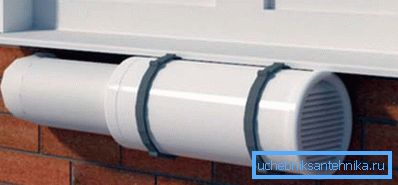

Advarsel! I områder hvor trevinduer ikke har endret seg til metallplast, kan du ikke bekymre deg for den naturlige luftstrømmen, selv når vinduene er stengt. Når du bytter ut vinduer med plast, prøv å skaffe design med en integrert luftventil.

Ventilasjon av industrielle lokaler

Industriell eksosventilasjon i tillegg til å skape et komfortabelt arbeidsmiljø utfører flere oppgaver avhengig av formålet med produksjonen:

• Fjerning av røyk i spesielt farlige områder.
• Sikre tilstrekkelig trekkraft i kjelen.
• Ekstra blåser varme deler, etc.

Ventilasjonssystemer i produksjon er utformet med tanke på mange faktorer:

• Formålet med bedriften.
• Areal av industrielle lokaler.
• Antall personer som jobber i et bestemt rom og deres type aktivitet.
• Antallet og arten av utstyr som opererer i verksteder mv.

Vær oppmerksom på! Ved beregning av ventilasjonen må det tas hensyn til klimatiske egenskaper i regionen der produksjonen er lokalisert.

I henhold til prinsippet om bruk kan eksosventilasjon i produksjon være:

• Natural.
• Obligatorisk.
• Blandetype.

Naturlig ventilasjon i produksjon, som i hverdagen, utføres med fri luftinntrenging fra utsiden og fjerning gjennom ventilasjonskanaler.

Støtningen med denne metoden for ventilasjon av rom avhenger av konvensjonene i omgivende atmosfære:

• Trykk.
• Temperaturforskjeller.
• Vindhastighet

Utnyttelse av luft strømmer gjennom hullene i ventilasjonskanalene. I produksjonsområder ligger disse åpningene i en høyde på 180 og 400 cm fra gulvet.

Det tvingede systemet er utstyrt med spesialutstyr - aksiale vifter, som bidrar til å aktivt fjerne avtrekksluften fra rommet.

I tilfelle bruk av tvungen luft tvungen ventilasjon krets, gir viften ekstra luftforsyning i ønsket volum, noe som øker effektiviteten av luftutveksling.

Vifteffekt er valgt ut fra designberegningene for den nødvendige luftvekslingen.

Tips! Når du velger en egnet enhet, er det ikke tilrådelig å avvike fra denne verdien på en stor måte (med en margin), siden prisen på en industriell vifte avhenger direkte av strømmen. I tillegg vil dette medføre en unødvendig kostnadsoverskridelse i sin videre drift.

Ventilasjonssystemdesign

I tillegg til opprettelsen av andre tekniske kommunikasjoner, er eksosventilasjonsenheten foran med beregninger og design.

Denne prosessen utføres i henhold til de tekniske spesifikasjonene og består av:

• Bestemme ventilasjonskraften optimal for et rom med et bestemt volum og formål.
• Beregning av lengder og seksjoner av luftkanaler.
• Ferdigstillelse av kanalfittings og tilleggsutstyr.
• Beregning og valg av utstyr.
• Valg av forbruksvarer.

Bestemmelse av luftutveksling

Den viktigste tekniske instruksjonen for utforming av ventilasjon er en SNiP 41-01-2003, som regulerer den normative frekvensen for luftutveksling for forskjellige rom, avhengig av deres funksjonelle formål. Også dette dokumentet gir følgende normer for timeluftforbruk av en person, avhengig av yrke:

MERK! Det er på grunn av de regler og forskrifter som finnes for luftutvekslingssystemer, det anbefales å installere eksosventilasjon ved hjelp av spesialiserte arbeidere.

• For produksjonslokaler:

• Med naturlig ventilasjon - 30m3.
• Uten naturlig ventilasjon - 60m3.

Standard multiplikasjon av luftbytter - en verdi uten en måleenhet, som angir antall ganger en komplett bytte av luft i et bestemt rom innen en time:

• For boliglokaler - luftkurs er 1, men ikke mindre enn 30 m3 / t per person.
• For bad og kjøkken - Lufthastighet er 1,5, men ikke mindre enn 60 m3 / t per person.

Å vite disse verdiene og parametrene i rommet, er det mulig å beregne ventilasjonens designkapasitet på to måter:

• Den første bruker luftkursen i henhold til formelen L = n * V, hvor:

• L er den beregnede ventilasjonskraften.
• n er den normative luftkursen.
• V er volumet av rommet, som er lik produktet av dets område og høyde.

Som regel faller den nødvendige nominelle effekten av ventilasjonssystemet inn i området:

• 100-500 m3 / t for leiligheter.
• 1000-2500 m3 // h for private hus.
• 1000-15000 m3 / h for administrative, lager og industrielle lokaler.

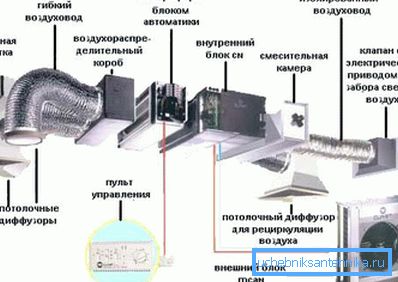

Sammensetningen av ventilasjonssystemet

Etter å ha fått designkapasiteten til ventilasjon, kan du begynne å utarbeide utformingen av hovedelementene.

Typiske ventilasjonssystemer inkluderer:

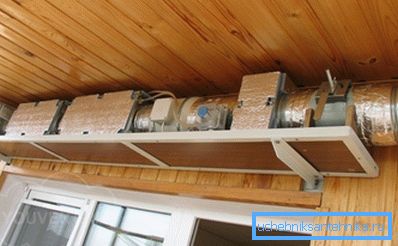

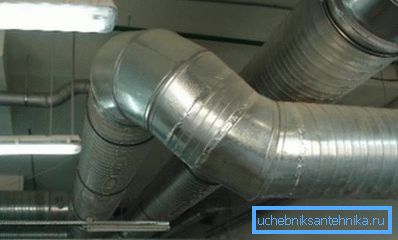

• Eksosventilasjonsslange - rund luftkanal, eller en boks med rektangulært tverrsnitt, for luftfordeling i alle rom. Lengden, konfigurasjon og tverrsnittsareal avhenger av oppsettet av lokalene, samt på designfunksjonene til et bestemt system og dens formål.
• Luftinntaksgitteret er montert direkte ved inngangen til ventilasjonskanalen.
• Vifte for garantert tilstrekkelig luftutveksling.

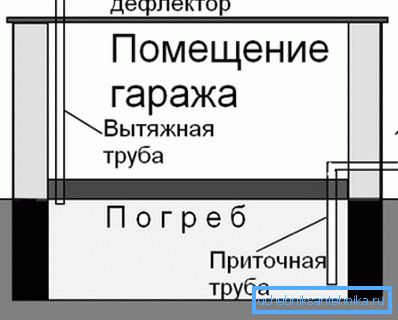

• Filter for luftrensing fra mekaniske og kjemiske urenheter. Filtre brukes både i farlig produksjon (i garasjer, biltjenester, etc.) og i hverdagen. Det er to typer filtre:

• Erstattbar for engangsbruk.
• Rengjøres. De kan demonteres, rengjøres og settes på plass igjen.

Vi påminner deg om at design og installasjon av ventilasjonssystemet er bedre å gi til fagfolk.

konklusjon

Nå vet du forskjellen mellom naturlig eksosventilasjon og kunstig opprettet, utstyrt i rom med høy luftfuktighet. I dette tilfellet er det bedre å bygge dette systemet før slutten av reparasjonen, slik at det ville være lettere å skjule den stygge forgreningen av kanalen.

I den presenterte videoen i denne artikkelen finner du ytterligere informasjon om dette emnet.
