Hva er en luftslange: funksjoner på enheten

Den såkalte sneglen til ventilasjon kan ikke alltid bety samme type tvingende ventilasjonsanordning - de viktigste fellesfunksjonene er enhetens form, men ikke prinsippet om drift og retning av luftstrømmen.

Injeksjonsanordninger av denne typen kan:

• radikalt forskjellig på bladets prinsipp;
• og kan også være av innstrømning eller eksos type, det vil si direkte strømmen i motsatt retning.

De brukes vanligvis til faste brennstoffkjeler av stor størrelse, produksjonsbutikker og offentlige bygninger, men om alt dette under og i tillegg - videoen i denne artikkelen.

Mekanisk ventilasjon

Merk. Injeksjons- / sugeaggregater med en elektrisk motor, som kalles cochlea, er ikke egnet for noen form for ventilasjon, da de kun kan lede luftstrømmen i én retning.

Typer av ventilasjon

• Som du kan se i det øvre bildet, kan ordventilasjonen bety helt forskjellige måter å bytte ut, og du har ikke engang hørt om noen av dem, men vi vil kort vurdere bare de mest grunnleggende.
• Først er det en velkjent eksosmetode, når varm eller forurenset luft fjernes fra rommet.
• For det andre er det et tilbudsalternativ og oftest er det tilsetning av frisk, kjølig luft.

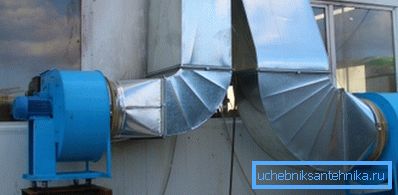

• For det tredje er det en kombinasjon, det vil si en tvungen luft og eksosvariant.
• Ovennevnte systemer kan fungere på en naturlig måte, men de kan også virke tvingende ved hjelp av aksiale (aksiale), radiale (sentrifugale), diametrale (tangentielle) og diagonale vifter. I tillegg kan eksos- og luftstrømmen utføres enten generelt eller i lokal modus. Det vil si at kanalen leveres til et bestemt mål og utfører funksjonen av blåsing eller eksos.

eksempler

Merk. Nedenfor ser vi på flere typer snegler, som brukes til hovedtyper av ventilasjon.

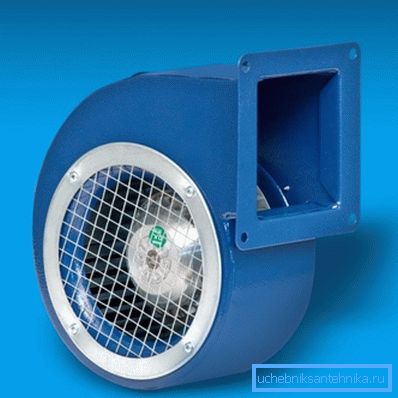

BDRS 120-60 (Tyrkia) er en radiell type eksos snegle med en vekt på 2,1 kg, en frekvens på 2325 o / min, en spenning på 220 / 230V / 50Hz og et maksimalt strømforbruk på 90W. Samtidig kan BDRS 120-60 pumpe 380m maksimalt.³/ min luft med et temperaturområde fra -15? C til +40? C, har en sikkerhetsklasse IP54.

BDRS-merket kan ha flere størrelser, den eksterne roterende motoren er laget av galvanisert stål og er beskyttet fra siden med en kromgitter som forhindrer inntrenging av eksterne elementer på pumpehjulet.

Den varmebestandige inntak-avgassdioden Dundar CM 16.2H brukes vanligvis til å pumpe varmluft ut av faste kjeler, selv om instruksjonen også tillater det å brukes til ulike lokaler. Luftstrømmen under transport kan ha en temperatur på -30 ° C til +120 ° C, og sneglen selv kan vendes til 0? (horisontal posisjon), 90?, 180? og 270? (motor på høyre side).

CM 16.2H-modellen har en motorhastighet på 2750 rpm, en spenning på 220 / 230V / 50Hz og et maksimalt strømforbruk på 460W. Enheten som veier 7,9 kg, er i stand til å pumpe et maksimalt volum på 1765m³/ min. luft, trykknivå 780Pa, har en grad av beskyttelse IP54.

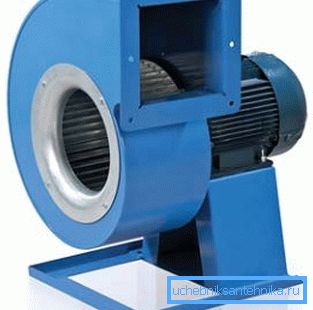

Ulike modifikasjoner av VENTS VShCHUN kan brukes til behov for tilførsel og avtrekksventilasjon og klimaanlegg i ulike lokaler og har en lufttransportkapasitet på opptil 19000m³/ time

En slik sentrifugalvolute har et spiral-roterende legeme og pumpehjul, som er montert på aksen til en trefaset asynkronmotor. BCS-saken er laget av stål, som senere er belagt med polymerer

Enhver modifikasjon innebærer evnen til å rotere saken til høyre eller venstre. Dette gjør det mulig å bli med de eksisterende luftkanalene i alle vinkler, men trinnet mellom den faste posisjonen er 45?.

På ulike modeller kan også to-takts eller firetakts asynkronmotorer med ekstern rotor brukes, og pumpehjulet i form av frembøyde kniver er laget av galvanisert stål. Rullende lagre øker enhetens levetid, turbinene som er balansert på fabrikken, reduserer støyen betydelig, og beskyttelsesnivået er IP54.

I tillegg til VSBUN, kan du justere hastigheten med egne hender ved hjelp av en automatisk transformerkontroll, noe som er veldig praktisk for:

• skiftende sesonger;
• arbeidsforhold;
• lokaler og så videre.

I tillegg kan flere enheter av denne typen kobles til en autotransformator på en gang, men hovedtilstanden må oppfylles uten feil: deres totale effekt bør ikke overskride transformatorens vurdering.

Tekniske egenskaper VENTS VSHCHUN

Merk. Tabellen over viser de tekniske egenskapene til bare noen modifikasjoner av VENTS VSHUN.

konklusjon

Det er bemerkelsesverdig at ventilasjonssneglene kan brukes ikke bare for store mengder (produksjonsverksteder, offentlige bygninger etc.), men også for husholdningsbehov, spesielt for oppvarming. Selvfølgelig vil prisen på enhetene avvike betydelig, men dette styres av økende eller minkende kraft.
