Hva er varmevekslere for ventilasjon: forskjellene og

Bytting av luften i rommet når temperaturforskjellen i og utenfor er alltid truet av ubehag, og noen ganger uakseptabelt. Derfor er produksjon av varmevekslere for ventilasjon i noen tilfeller avgjørende for å skape siviliserte forhold.

Slike design kan fungere fra elektrisitet, fra vann og fra den naturlige varmen til det øverste lag av jord, men deres kostnader, som er ganske naturlige, vil avvike sterkt fra hverandre. Vi vil nå være oppmerksom på billigere alternativer og fullstendighet av informasjon, vi vil vise deg videoen i denne artikkelen.

Varmevekslere

Merk. Elektrisk, jord- eller vannvarmeveksler for ventilasjon er konstruert for å stabilisere temperaturen på luften som er trukket inn. Så, gjennom en oppvarmet eller avkjølt enhet kan luftstrømmen oppvarmes eller avkjøles, avhengig av temperaturforholdene til enheten.

forskjeller

1. Som vi har sagt, er det tre typer varmevekslere i henhold til metoden for å opprettholde temperaturen deres:

• elektrisk (konverterer elektrisitet til varme eller kulde);
• vann (bruker temperaturen på væske kjølevæsken i varmesystemet eller luftvarmeren);
• bakken (bruker den naturlige temperaturen til jordens øverste lag).

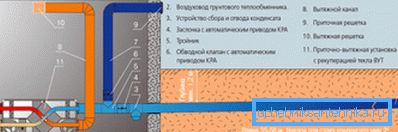

1. I tillegg kan underjordiske enheter også være forskjellige, det vil si kanal og kanalisering. Kanalinstallasjoner innebærer et system av rør (kanaler) som er begravet under bakken, gjennom hvilket inntaksluften passerer.
2. Men for rørfri installasjon, er det nødvendig med rør bare for å suge i luften fra overflaten og tegne den inn i rommet - varmebehandlingen foregår i en spesiell nisje, vanligvis fylt med grus, men mer på det nedenfor.

Merk. Det er en annen type varmeveksler - det er en recuperator, som i oversettelse fra latin betyr bokstavelig talt å motta tilbake eller returnere. Dette er en overflateinstallasjon som bruker varmen til gassene som kommer fra rommet. Det vil si at luften trekkes i kontakt med den utstrålede strømmen gjennom tynnveggen, og opprettholder dermed en konstant temperatur.

Vannsystemer

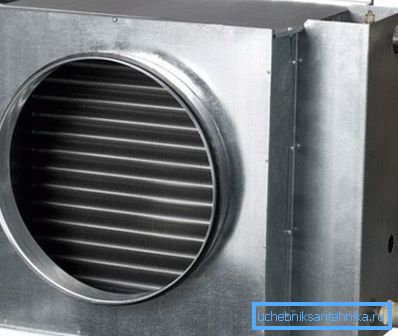

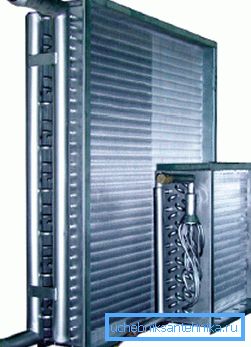

En to-, tre- eller fire-rad vannvarmeveksler for frisk luft kan legges inn i varmeforsyningssystemet - dette er akkurat slik vår industri produserer dem (det er mulig at det finnes andre alternativer et sted). Et større antall rader bidrar til å øke området for å ta kontakt med inntaksluften med varmeoverføringsvæsken (gjennom veggen).

Men jo flere rør for luft, jo mindre plass er igjen for overføring av væske kjølevæsken, derfor her må du enten øke mengden på en betydelig måte, eller finne en mellomstasjon.

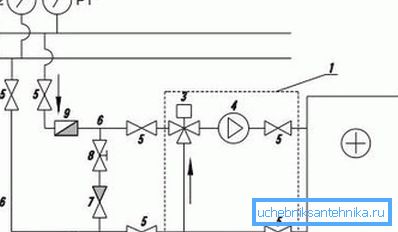

Hovedproblemet med varmevekslere av denne typen er manglende evne til å regulere inntaksluftens temperatur - det er helt avhengig av oppvarming av varmeapparatet, men det er en vei ut. For å kunne regulere temperaturen i strømmen, installer en treveisventil, som leder varmeoverføringsvæsken i en stor eller liten sirkel.

Og det kan til og med stoppe bevegelsen med tilstrekkelig oppvarming av en stor sirkel, slik det kreves av instruksjonene. Det vil si at hvis sensoren indikerer at rommet er varmt nok, blir kjølevæsken rettet mot den lille sirkelen, slik at sirkulasjonen fortsetter, selv om varmeoverføringsområdet er nesten avbrutt.

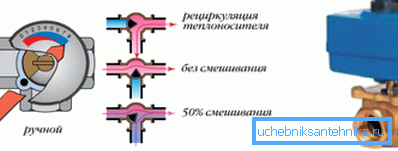

Treveiskraner er:

• mekanisk, hvor kjølevæskestrømkontrollen er gjort manuelt;
• automatisk, hvor strømmen styres av en servo drevet av 220V (prisen er selvfølgelig mye høyere).

Det sistnevnte alternativet lar deg stille en bestemt temperatur, og oppvarmingsjusteringen vil skje i automatisk modus, og dermed opprettholde ikke bare vanntemperaturen, men også temperaturen på inntaksluften som går gjennom blanderen.

Grunnvannssystemer

Økonomisk fordelaktig er jordvarmeveksleren for ventilasjon, siden du bruker penger utelukkende på installasjon og materialer, og du får termisk energi fri fra jordens tarm.

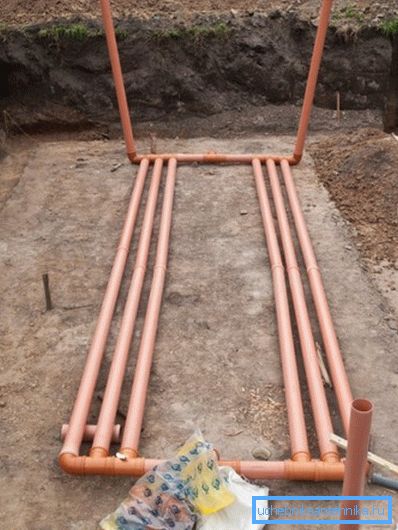

Ofte for installasjon av et slikt system, anvendes polyvinylklorid (PVC) rør med en diameter på 200-250 mm. De er designet for å legge kloakk - de er relativt billige og de er veldig praktiske å installere takket være stikkontakter og tetningsbånd. I tillegg krever legging av avløpsrør på svinger ikke noe sveisearbeid eller liming - slike forskjeller er mulige på grunn av beslag (vinkler, tees, firkanter og reduksjoner).

Når man legger rør under jord, er det nødvendig å holde seg til en viss dybde, som avhenger av nivået av jordfrysing i regionen. For eksempel, hvis i ditt område fryser jorden på vinteren til en dybde på en meter, vil den bli varm en halv meter lavere.

Derfor skal installasjonen utføres på en og en halv eller to meter dyp, hvor temperaturen ikke faller under 10 ° C. Det er også nødvendig å observere en skråning på ca. 2 cm / 1 m for å la kondensatet strømme innvendig.

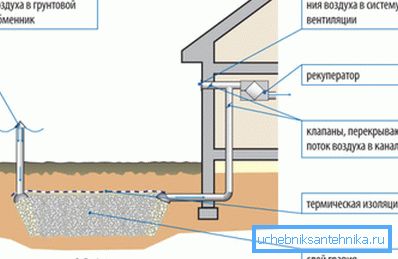

Men hvis du vil installere et slikt system for ditt eget hjem, kan du gjøre det kanalisert. Det er, i stedet for rør som er begravd under bakken, vil du bruke en nisje fylt med murstein, som vil tjene som et sted for oppvarming av inntaksluft.

For å gjøre dette igjen må du vite dybden av jordfrysing i ditt område, slik at du avgår 0,5-1m, graver en grop på 3,5-4m dybde og et sted 80 cm bredt. Gruven er fylt med grus (jo større brøkdel, desto bedre er luften) er nøyaktig 3,5-4 meter, og resten er dekket med jord.

Et vertikalt rør er installert for luftinntak og en ytterligere rør ved stentfilterets utløp som skal leveres til rommet. Det er bemerkelsesverdig at reparasjon av ventilasjonsvarmevekslere laget av denne typen praktisk talt ikke er nødvendig. Og hvis det plutselig er et behov, er det mer knyttet til rengjøring eller bytte av sugeslangen, noe som ikke er vanskelig.

konklusjon

Som du kan se, av alle de oppførte typer varmevekslingssystemer, er det enklest å bygge en kanalfri luftkanal med egne hender. Fordelen med det er at det filtrerer luftstrømmen, men dette er dessuten ulempe, siden filteret senker strømmen.
