Hvordan lage ventilasjon i huset - viktige punkter

02-01-2018
Ventilasjon

Et godt ventilert rom er nøkkelen til et sunt mikroklima i ethvert hjem. På bakgrunn av økt lufttetthet i moderne plastvinduer og hovedinngangsdører er det ingenting igjen å gjøre for å sikre normal luftutveksling, bortsett fra å gjøre ventilasjon i et privat hus, og å gjøre det er ganske mulig med egne hender.

Bilde av ventilasjonssystemet på loftet.

Spørsmålet om hvordan du skal ventilere huset på riktig måte, plager mange mennesker, for hvis du ikke tar vare på dette i tide, vil det være vanskelig å si et komfortabelt liv i et slikt rom, for å si det mildt. På grunn av mangel på oksygen vil en person våkne opp med hodepine.

Mugg og lukt vil slå seg ned i badene. Vel, hvis du bestemmer deg for å lage mat, så vil hele huset føle disse aromaene.

Varianter av luftsirkulasjonssystemer

Det er flere alternativer for hvordan man skal ventilere et privat hus, og det bør velges her individuelt. Hovedregelen er at jo større strukturen og antall personer som bor i den, desto kraftigere skal systemet installeres.

Flere pin system.

Naturlig luftbytte

Dette systemet kan trygt kalles som vanlig, for det krever ikke store kapitalinvesteringer. Her er det viktigste å riktig plassere kanalene for avtrekksluften og for å sikre en naturlig strømning fra vinduer, dører eller et system med spesialutviklede ventiler.

Diagram over utgangsrøret i veggen.

For 20-30 år siden var nesten alle fem og ni etasjes hus utstyrt med naturlig ventilasjon. Det fungerte perfekt, fordi trerammene ikke kunne skryte av dens tetthet, leilighetene ble designet av kompetente ingeniører, og den naturlige utvekslingen av luft tilfredsstilte helt behovene.

Som regel er installasjonen av slike konstruksjoner rettferdiggjort ikke bare for fem-etasjers bygninger, men også for en-etasjes eller to-etasjes hus med små og mellomstore kvadrater, hvor opptil 5 personer bor. Prisen på komplekse, justerbare automatiske systemer er ganske alvorlig, men det er ikke meningen. Tvinget ventilasjon, spesielt hvis det er urimelig å bruke det, kan til og med skade.

Naturlig flytbevegelse.

Hastigheten til naturlig luftutveksling er i gjennomsnitt 1 m / H, for en liten familie som bor i et hus på 4 - 5 rom, dette er ganske nok. Et kunstig moderne system vil medføre ikke bare seriøse anskaffelses- og installasjonskostnader, men også ekstra energikostnader. Pluss, hvis det er uriktig utnyttet, kan det om vinteren raskt tømme huset.

Avgassystem

En enkel utforming av eksosanlegget er nærmest spørsmålet om hvordan man får mest mulig ventilasjon i et privat hus. I kjernen er dette en litt forbedret versjon av den naturlige luftcirkulasjonen. Til å begynne med er hetter av to typer, lokal og global handling.

Den mest fremtredende representanten for lokalt design er hetten over kjøkkenovnen eller avtrekksviften på toalettet. Denne konstruksjonen gir allerede installasjon av elektrisk utstyr for tvungen luftutladning. Kraften til slike enheter kan variere avhengig av volumet på rommet.

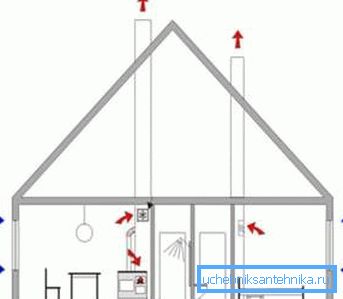

Hette gjennom to gruver.

Ekstremt avgassystem brukes globale systemer i privat konstruksjon sjelden. Deres arrangement innebærer installasjon av en tilstrekkelig kraftig eksosvifte på systemets sentrale aksel. Når den er slått på, trekkes luften fra alle punkter samtidig, denne tilnærmingen er ikke alltid praktisk.

Utgangsrør til taket.

Inntakssystem

Som navnet antyder, gir dette systemet et stabilt tvunget friskluftsinntak fra gaten. Når man snakker om hvordan man skal gjøre ventilasjonen i et privat hus eller leilighet, skal det bemerkes at den enkleste og mest vanlige måten er å installere klimaanlegget med innløpskanalen. I analogi med kjøkkendekselet er dette et lokalt friskluftsinntakssystem.

Inflow, som en separat konstruksjon er nødvendig i store hus, spesielt i den kalde årstiden. De fleste av disse enhetene inkluderer et integrert varmesystem og en filtreringsenhet. Filtre kan være forskjellige, med utgangspunkt i elementære myggnett og slutter med kraftige rengjøringsinntakssystemer.

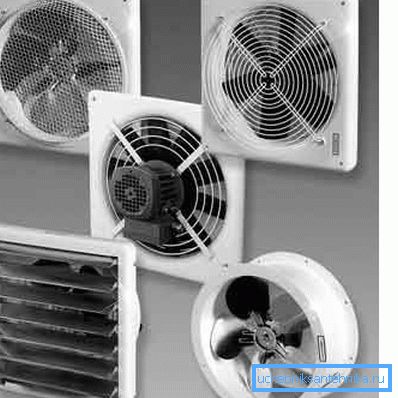

Innebygde fans.

Oppvarming av luft i dem kan utføres ved hjelp av elektriske varmeelementer eller varmtvannsberedere. Installasjon av vannoppvarming er mye dyrere, men slike systemer tørker ikke luften, noe som er svært viktig for boliger.

Integrert system

Moderne integrerte luftutskiftingssystemer er ganske komplekse, dyre enheter, og når det gjelder installasjon av hender, vil ingen instruksjoner hjelpe deg uten å ha bestemt, høyt spesialisert kunnskap og ferdigheter.

I slike maskiner er det et tilførselsluftsystem og eksos. I tillegg kan separat oppvarming eller kjøling installeres i forskjellige konfigurasjoner, pluss tilleggsinstallasjon av enheter som fukter og filter luft er tillatt.

Alternativ integrert system.

Nesten alle enheter med komplisert handling er utstyrt med en recuperator. I en viss grad kan det kalles hjertet av systemet. Moderne, forbedrede design av varmevekslere gjør det mulig å spare opptil 80% elektrisitet om vinteren ved oppvarming og fukting av den kalde luften som kommer fra ventilasjonen.

Alternativ varmeveksler.

Rekuperatorenheten er ganske tungvint og er som regel montert i et eget vaskerom. Essensen av hans arbeid ligger i det faktum at varm luft fra eksos og kulde fra tilstrømningen i en viss vinkel og ved en gitt utslippshastighet inne i kammeret er to strømmer.

Som et resultat oppvarmes den friske tilstrømningen og fuktes fra eksos. Ytterligere oppvarming er gitt, men deltakelsen er minimal, på grunn av dette oppnås betydelige besparelser.

Separering av inngang og utgang.

Hva skal du se etter når du installerer

Spørsmålet om hvordan man gjør ventilasjon i et privat hus krever en integrert tilnærming. Avhengig av hvilken design som er foretrukket, må du velge mellom hva du skal gjøre ventilasjon i et privat hus.

Hvilke enheter og hvilken del av luftkanaler vil være optimale, pluss det er nødvendig å gjøre nøyaktige beregninger. Men først, la oss snakke om kravene.

Bølgepapp.

Systemkrav

  1. Komplekset av enheter og luftkanaler bør ikke chill rommet i vintersesongen. Det er ønskelig å tilveiebringe luftstrøm ved en behagelig temperatur.
  2. Uansett hvilken type konstruksjon, bør luftutveksling i rommet utføres kontinuerlig. Det kan være mer eller mindre intens, men absolutt permanent, uten stagnasjon.
  3. Alle rom i et privat hus skal ventileres. Dette gjelder ikke bare stuer, men også kjeller, oppbevaringsrom eller kjelerom.
  4. Plasseringen av kanalene skal utformes på en slik måte at ingen utkast oppstår.
  5. Det er en lignende lov for både naturlige og tvungen ventilasjonssystemer, det sier at frisk luft bør bevege seg i retning fra stuer, soverom, stuer, barnebarn, til de såkalte populære lokalene, dette er et kjøkken og bad. Således vil luktene fra kjøkken og toalett ikke spre seg rundt huset.

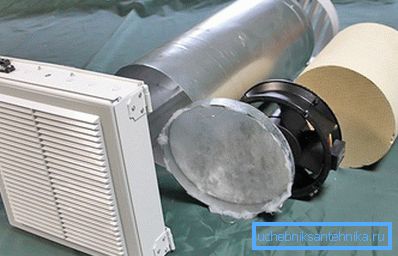

Tilførselsventil for veggmontering.

Gjør beregningene

Alle beregninger er basert på regulatoriske dokumenter og ventilasjon her er ikke noe unntak. Siden vi bare er interessert i privat konstruksjon, gikk vi ikke dypt inn i villmarken og samler for deg et omtrentlig utvalg av data som karakteriserer luftutvekslingen i rommene.

Formålet med rommet Luftvolum Retning av reise
soverom 20m? / H for 1 person tilsig
Stuer 40m? / H for 1 person tilsig
kjøkken 60m? / H Avtrekksdeksel
Badene 25m / H Avtrekksdeksel
Metal bokser.

Tabellen er basert på ovennevnte regel, som sier at luften må gå fra stuene i retning av kjøkken og bad. Dette betyr at interiøret ikke bør lukkes tett.

Dører kan utstyres med spesielle vinduer og dekke dem med dekorative griller. Men oftest igjen et gap mellom døren og gulvstørrelsen på 20 mm, som gir sirkulasjon.

Viktig: Luftkanaler kan være runde firkantede eller rektangulære i forholdet 1: 3, men selve konfigurasjonen er ikke så viktig her, det viktigste er å beregne tverrsnittet av luftkanalen riktig.

For å beregne tverrsnittet av røret med egne hender vil du ikke hjelpe en komplisert formel, kan denne beregningen gjøres av enhver person med videregående opplæring:

S = L / 3600 / v.

der:

  • S - er det påkrevde tverrsnittsarealet og måles i m?.
  • L - karakteriserer mengden av luftveksling m / H
  • V - som vanlig strømningshastighet, og 3600 er antall sekunder som går om 1 time.
Valg av glødkanaler.

Hastigheten til bevegelse er angitt her ved en tilfeldighet. Tross alt, for naturlig sirkulasjon, overskrider den ikke 1m / s. Hastigheten til tvungen sirkulasjon er ca 2 - 3 m / s.

Tips: tvungen sirkulasjon kan gjøres med høyere hastighet, men dette anbefales ikke, da det i dette tilfellet er stor sannsynlighet for ekstern støy under drift.

Arrangement av naturlig ventilasjon

Denne typen ventilasjon er grunnleggende. Uansett om installasjonen av tvungen luftutveksling er planlagt eller ikke, bør den være til stede i alle fall.

Faktisk, når strømforsyningen er slått av, kan trafikkstrømmen sakte, men den skal ikke stoppe.

Ordningen med naturlig ventilasjon av to etasjer.
  • Det skal starte med installasjon av eksoskanaler, avtrekksluft vil bli fjernet gjennom dem. Det mest praktiske stedet for disse konstruksjonene er byggemuren på bygningen. I de fleste tilfeller finner den sted i den sentrale delen av huset og grenser til nesten alle rommene. Vær oppmerksom på at tykkelsen til denne grunnstrukturen ikke skal være mindre enn 400 mm.
  • For det gjennomsnittlige to-etasjers huset, som er flertallet, er den sentrale skaftet laget med en del på ikke mindre enn 130x130 mm. Hvis huset er langstrakt, er det fornuftig å lage flere eksosaksler for å redusere tapene fra leddene og øke effektiviteten av systemet.
  • Inngangene til akselen og bøyene er montert under taket av rommet, siden varmluft er samlet inn der.. Alle mellomkanaler er kombinert i sentralakselen. Den mest hensiktsmessige måten er å gjøre disse uttakene av et plastrør med et tverrsnitt på 100-120 mm, om nødvendig er det lettere å rengjøre.

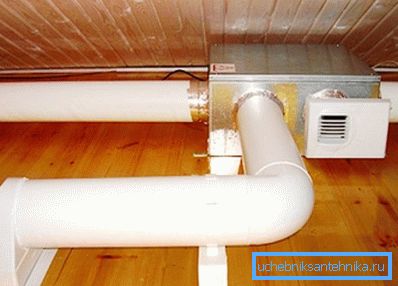

Kobling av linjer.

Viktig: Mellomkanalene, som beveger seg mot sentralakselen, skal ikke plasseres horisontalt, desto større er vinkelen, jo mindre tap under drift.

  • Alle eksosrør, både mellomliggende og sentrale, når de passerer gjennom et uoppvarmet loft eller takutløp, må isoleres.. Hvis strukturen er laget av murstein, må tykkelsen av veggene til den sentrale akselen være minst 2 murstein.
  • Asbotsementny eller plastrør oppvarmes av mineralull. Et spesielt isolert metall-dobbeltlagsrør for skorsteiner fungerte også bra. Oppvarming er nødvendig for at kald luft ikke faller inn i rommet, og det var ingen effekt av returstrømmen.
Sirkulasjonsstrømmen i huset.

Viktig: Ventilasjonsrøret bør vises en halv meter høyere i forhold til bygningens kant, ellers vil vindstyrken reduseres på grunn av turbulente strømmer, eller omvendt trykk kan oppstå i blåsende vær.

  • Den enkleste måten å sikre strømmen på er å åpne vinduet. Men for å unngå et utkast, går noen eiere på en mer radikal måte, de monterer en spesiell ventilventil med en ventil i veggen. Ofte er det installert nær vinduet eller rett bak radiatoren, slik at den kalde luften umiddelbart oppvarmes fra radiatoren.
Vent på vindusrammen.

Videoen i denne artikkelen viser finesser av ventilasjon i huset.

konklusjon

Ventilasjon er et av de viktigste, grunnleggende livsstøttesystemene. Og selv om samlingen av den enkleste strukturen med egne hender er ganske tilgjengelig, bør den tas seriøst, siden det kan være vanskelig å gjenopprette.

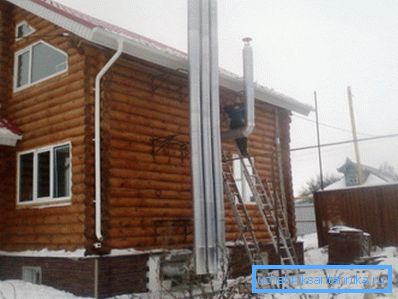

Ventilasjonsutganger i et privat hus.
