Hvordan velge en vifte for et tvangsventilasjonssystem i en

For å kunne utstyre et system med tvungenluftsventilasjon med tvungen luftsirkulasjon, må du først velge den mest passende aksial-, sentrifugal- eller kanalventilatoren, som er den viktigste driftsmekanismen til dette systemet, ved å bruke alle nødvendige parametere.

Når du velger denne enheten, må du ta hensyn til et stort antall ulike eksterne faktorer, for eksempel: det totale volumet av det ventilerte boligområdet, formen, materialet og tverrsnittsarealet til luftkanalen, atmosfærenes minimale og maksimale temperatur, ventilasjonssystemets totale lengde, samt noen andre viktige indikatorer.

Høytrykks-centrifugal-type luftblåsere.

Oversikt over hjemmevenner

For å hjelpe leseren å velge det mest hensiktsmessige alternativet for seg selv, vil denne artikkelen gi en beskrivelse av ulike typer elektriske vifter designet for bruk i husholdningsventilasjonssystemer, samt deres hovedkarakteristika og en kort oversikt over de viktigste fordelene og ulempene ved en bestemt modell.

Samtidig kan denne artikkelen betraktes som en komplett instruksjon for å velge en eksos- eller blåservifte for et hjemventilasjonssystem med tvungen luftcirkulasjon.

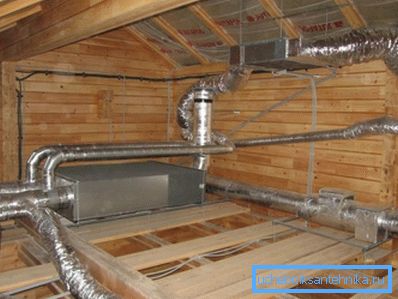

Ventilasjonssystem av en moderne boligbygging.

Formål og hovedfunksjoner

Det vanlige funksjonen til et husholdningsventilasjonssystem med naturlig luftcirkulasjon blir mulig på grunn av en liten nedgang i atmosfæretrykket i området mellom innløpet til inntakskanalen og utløpet av avløpskanalen.

På samme tid for normal drift av slike systemer, må følgende betingelser være oppfylt samtidig:

  1. For å gi den nødvendige forskjellen i atmosfærisk trykk, og følgelig det naturlige trykk i systemet, er det nødvendig at utløpet er plassert i en høyde på minst 4 meter over, i forhold til innløpsnivået.
  2. For å sikre nødvendig kapasitet, ved lav lufthastighet, er det nødvendig å bruke luftkanaler med stort tverrsnitt.
  3. Tverrsnittsformen til ventilasjonskanalene skal være så nær mulig som omkretsen, og deres indre overflate skal være jevn og glatt slik at det ikke oppstår turbulent luftstrømturbulens.
Ordningen med naturlig ventilasjon i en boligbygging.

Når en elektrisk vifte er inkludert i ventilasjonssystemets krets, er det ikke nødvendig å følge de ovennevnte forholdene av følgende grunner:

  1. Forskjellen i lufttrykk mellom utslipp og eksosbaner er gitt ved drift av viftehjulet, derfor har høydedifferansen i dette tilfelle ingen grunnleggende betydning.
  2. I tvangsventilasjonssystemer er luftstrømens hastighet betydelig høyere, så luftkanaler med like små tverrsnitt har høyere gjennomstrømning.
  3. Injeksjons- eller avtrekksvifter gjør det mulig å skape et høyere trykkfall i systemet enn i tilfelle av naturlig luftdrev, og derfor kan motstanden til de indre overflatene og turbulente vendinger i de fleste tilfeller forsømmes.
Bildet viser et system med tvungen ventilasjon av en boligleilighet.

Vær oppmerksom på! Den maksimale lufthastigheten i naturventilasjonssystemer er 1 m / s, mens i systemer med tvungen luftinnsprøytning eller pumping ut av luft, kan strømmen bevege seg med en hastighet på minst 3 m / s.

Varianter av husholdnings fans

Nesten alle hjemmevifter er drevet av en elektrisk motor, men mange modeller varierer i motorens kraft, hastighet, ytelse, maksimalt arbeidstrykk, bruk av pumpehjul, luftstrømprinsipp, størrelse, vekt og mange andre tekniske parametere.

Basert på prinsippet om lufttilførsel og typen av pumpehjul som brukes, kan alle eksisterende modeller deles inn i flere typer.

  1. Den enkleste, men samtidig de vanligste modellene som oftest brukes i hverdagen, er aksiale elektriske vifter.
Enheten med aksialskjema for lufttilførsel.
  1. Mer produktive betraktes som modeller med en sentrifugal luftinjeksjonskrets, som er i stand til å skape høyere trykk og utvikle en høyere bevegelseshastighet for luftstrømmen.
  2. En av varianter av slike modeller er et system med et diametrisk arrangement av bladene, men på grunn av den tunge designen, er den praktisk talt ikke brukt i hverdagen.
  3. For installasjon i kanalen brukes ventilatorer, som er små i størrelse og relativt lavt lydnivå.
Utvalg av innenlands kanal fan.

Aksiale vifter

En aksial eller med andre ord ble aksialvifte gitt dette navnet fordi under bevegelsen er bevegelsesretningen til luftstrømmen plassert på samme akse med arbeidsflatens plan.

Denne ordningen er mye brukt i husholdningsventilasjonssystemer, på grunn av at den har følgende fordeler:

  1. Elektriske motorer Slike enheter, som regel, har lavt strømforbruk, er derfor ganske økonomiske, og kan operere i lang tid uten å stoppe.
  2. Aksiale hjemmevifter ikke i stand til å utvikle høyt trykk, men samtidig er strømmen deres nok til å hele tiden forandre hele volumet av luft i rommet. Denne modusen muliggjør jevn luftutveksling gjennom hele driftstiden, samtidig som du kan slippe av med røyk og ubehagelig lukt, så vel som å unngå forekomster av utkast.
  3. Aksial injeksjonskrets luften har en enkel design, som er en gjennomgående luftkanal, med en pumpehjul i den og en drivmotor, derfor er prisen på slike enheter betydelig lavere enn prisen på andre, mer komplekse modeller.
Ordningen med montering av aksial hette i veggåpningen.

Tips! En annen fordel med aksiale vifter er det laveste støynivået, blant annet lignende enheter, slik at de oftest brukes som avtrekksdeksler for ventilasjon av kjøkken, bad, bad, bad og andre husholdninger.

Eksos- og trykkventilatorens sentrifugaltype

For drift av komplekse ventilasjonssystemer med et stort antall luftkanaler og forskjellige hjelpemidler, samt med en stor lengde av hovedinnsprøytnings- og avtrekkskanaler, er det nødvendig med høyytende industrielle vifter, som er i stand til å flytte et stort volum av luftmasser på kort tid.

Oftest, for å løse slike problemer, brukes enheter med et sentrifugalsystem for å flytte luft, hvor operasjonsprinsippet er som følger:

  1. Maskinens arbeidsdel er et utvendig metallhus av rustfritt eller galvanisert stål, hvorav en roterende trommel er montert på kulelager.
  2. Veggene i trommelen inneholder et stort antall radialt monterte blad som roterer luftstrømmen under rotasjon, og gir dermed en rotasjonsbevegelse.
  3. Som et resultat av rotasjon, under virkningen av sentrifugalkraft, kastes luftpartiklene fra sentrum av den roterende trommel til innsiden av metallhuset, hvoretter de komprimeres i et lukket rom, blir de rettet til utløpet av utløpsbanen.

Industrielle radialvifter er som regel drevet av kraftige elektriske motorer som opererer i konstant eller syklisk modus, og aktiveres manuelt eller når sensorene til det automatiske klimaanlegget utløses.

Prinsippet for drift av sentrifugal-kompressoren.

Vær oppmerksom på! Sentrifugale elektriske vifter kan fungere like effektivt både for tilførsel og ikke for fjerning av luft, derfor kan de, i henhold til typen av tilkobling, brukes i systemer for både forsyning og eksos tvungen ventilasjon.

Kanalvifter

Kanalinnretninger er primært beregnet for installasjon i en luftkanal, samt ved brudd på en hovedlinjeleveranse- eller utluftningsluft som en uavhengig eller tilleggsmekanisme for tilførsel og eksosventilasjon.

Blant de viktigste kjennetegn ved kanalventilatorer er følgende ytelsesfunksjoner:

  1. Oftest er de produsert i henhold til aksialskjemaet, derfor preges de av deres kompakte størrelse og lavt støynivå.
  2. Slike enheter kan enkelt installeres for hånd i både utformede og eksisterende husholdningsventilasjonssystemer.
  3. For tiden er det et stort utvalg av forskjellige modeller som varierer i størrelse, form, ytelse og andre tekniske parametere, så det vil ikke være vanskelig å velge riktig enhet.
Kanalladeren av sentrifugaltype med nedsatt støynivå.

Tips! Selv når det er installert innendørs, bør det gis fortrinn til enheter laget av plast, rustfritt stål eller andre korrosjonsbestandige materialer, da vanndamp alltid er tilstede i atmosfærisk luft, og ventilasjon og klimaanlegg har økt tendens til kondensering.

Multizone enheter

I et sentralisert røykfjerningssystem, i et ventilasjons- og klimaanlegg i et privat boligområde, er det praktisk å bruke en flersone-enhet, som er en høyytelses sentrifugalvifte installert i et teknisk rom, for eksempel i en kjeller eller på et loft.

Hovedkarakteristikken er at på kabinettet er det flere tilkoblingsflenser for tilkobling av eksos- eller utløpsluftkanaler, som hver for seg kan betjene ulike boliger eller bruksområder.

Dermed kan en enhet fullt ut sikre driften av systemet for tilførsel og avtrekksventilasjon av hele leiligheten.

Innløps- og utløpsdyser av en flersone sentrifugalvifte.

Tips og triks

For å gjøre det riktige valget av hjemmevifte, avhengig av formålet og gjennomføringen av spesifikke oppgaver, bør følgende regler følges:

  1. For effektiv ventilasjon av bad og sanitæranlegg, er det nødvendig å velge en aksial type enhet med en nominell kapasitet på minst 30 m³ / time.
  2. For montering i rom med høy luftfuktighet, for eksempel i dusjen eller i badet, må du sørge for at beskyttelsesnivået ikke var lavere enn IP.

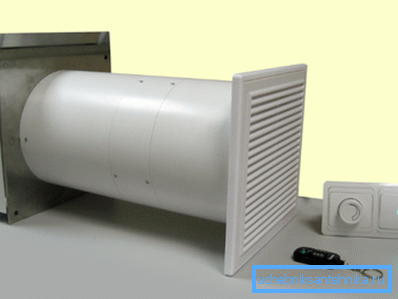

Kompakt husholdningsventilasjon med fjernkontroll.
  1. Det er enkelt å bestemme den optimale ytelsen til kjøkkenhetten ved å multiplisere totalvolumet med 10. For eksempel skal en kjøkkenstørrelse på 4 x 3 m, med en takhøyde på 2,8 m, være 33,6 m, henholdsvis, bør ytelsen til en eksosvifte være minst 330 m ? / time
  2. Utslippskapasiteten for boliger bestemmes av en lignende ordning, men i dette tilfellet bør totalvolumet av rommet multipliseres ikke med 10, men med 3.
  3. Om nødvendig, varme opp rommet, du kan bruke elektriske vifteovner til huset, der det er installert et elektrisk oppvarmingselement foran luftblåseren.
Åpnet sashventil.

Tips! For å forhindre uønsket oppføring av avkjølt omgivende luft fra gaten inn i rommet, må alle husholdningsvifter være utstyrt med en tilbakeslagsventil.

konklusjon

Etter å ha lest denne artikkelen kan vi konkludere med at det beste alternativet for kjøkken, bad og toalett, samt for boliger av en leilighet eller et lite privat hus er en konvensjonell aksialvifte som er installert i vinduets åpning av vinduet eller i ventilasjonsgitteret med en vanlig vertikal stigning.

For å få en visuell ide om hvordan du gjør det selv, kan du se videoen i denne artikkelen eller lese lignende materialer på vår nettside.
