Installasjon av ventilasjon for en gasskjele i private hjem

Alt oppvarmingsutstyr kan ikke betjenes uten god luftutveksling. Spesielt viktig er ventilasjonen for en gasskjele i et privat hus. Det er ingen småbiter her, fordi det handler om liv og helse for mennesker. Feil installasjon kan føre til inntak av karbonmonoksid i et boligområde, som er dødelig og har ingen farge, ingen lukt, med alle følgeskader.

Noen ord om dokumentene

Gathering tillatelser var aldri en hyggelig opplevelse. Men som kjent er alle normer og regler skrevet på grunnlag av virkelige feil, så deres manglende overholdelse kan føre til store problemer, og bøllen er den mest uskyldige tingen som kan skje.

Installasjonen av gassutstyr i boligområder reguleres av flere dokumenter. For det første er det SNiP 42-01-2002. Når det gjelder ventilasjon av kjele og ovnrom i private hjem, er disse kravene angitt i SNiP 11-35-76.

Tips: Det er et annet nyttig dokument kalt gassforsyning, basert på SNiP 2.04.08-87. For øyeblikket er det ikke lenger offisielt gyldig, men inneholder mye nyttig informasjon, i tillegg ble eksisterende standarder utviklet på grunnlag av dette.

Høydepunkter og arrangementskrav

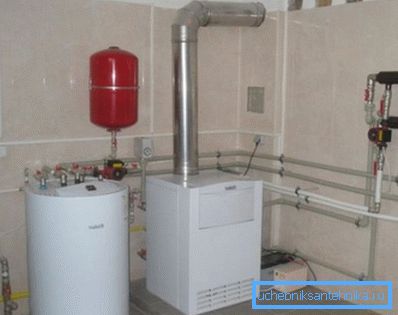

Før du kjøper kjelen selv og annet gassdistribusjonsutstyr, er det nødvendig å bestemme stedet for installasjonen. Kanskje det viktigste her er organisering av god luftutveksling.

krav

I rom med gassfordelingsutstyr, der det ikke er konstant faglig tilsyn, i henhold til normer, vedtas følgende regler for installasjon av ventilasjon.

• For isolerte kjeler i boligbygg, bør det være minst 3 ganger komplett luftveksling i 1 time.. Videre er det viktige punktet at disse dataene er avledet uten å ta hensyn til luftstrømmen i kjeleovnen.
• I henhold til kravene skal takhøyden i kjeleområdet være 6m. Men i private boliger er dette praktisk talt uvirkelig, derfor skal luftutvekslingen i rommet økes med 25% for hvert meter å senke taket.
• Som regel er dette antall luftbytter sykluser i et lite rom svært vanskelig å gi på naturlig måte, derfor i de fleste tilfeller bør en kunstig tilstrømning installeres.

Viktig: Disse anbefalingene gjelder både for gass- og fastbrenselsystemer. Det er bare en liten forskjell i installasjonen.

Beregning av systemparametere

Kompetente utførte beregninger er nøkkelen til en lang og sikker drift av utstyret. Profesjonelle prosjekter er ganske komplekse, de inkluderer regnskapsføring av alle parametere. Men for private boliger viser det seg ofte å være overflødig, alt kommer ned til et par formler som du kan beregne grunnleggende data med dine egne hender.

For å finne ut hvilken diameter av kanalen du trenger for å sikre naturlig luftutveksling, må du ha følgende data.

1. Først av alt er det volumet av rommet selv, som måles i kubikkmeter.
2. Det er også nødvendig å ta hensyn til hastigheten som luften i røret vil bevege seg på. For naturlig ventilasjon er denne parameteren 1 m / s.
3. Og den siste komponenten er den samme frekvensen av økning i antall luftbytter sykluser, avhengig av hvor mye lavere takhøyde sammenlignet med referansen 6m.

Deretter, for klarhet, la oss vurdere beregningen av kanalen på et bestemt eksempel.

• Anta at rommet har en bredde på 4, en lengde på 3m, høyden på taket er 2,7 m. Multipliser dataene og få volumet på 32,4 m.
• Med hensyn til luftkursfaktoren beregner vi det som følger: (6m - 2,7m) x 0,25 (reduksjonsprosent) + 3 (antall sykluser for 6m) = 3,8.
• Nå kan vi beregne hvor mye luft som skal komme ut av dette rommet med naturlig ventilasjon på 1 time: 32,4m? x 3,8 = 123m?
• Med disse dataene beregner vi delen av kanalen for naturlig ventilasjon. For å gjøre dette, divider 123m? Til 3600 (antall sekunder om 1 time). Vi oppdager at ventilasjon av et rom med gasskjele må utføres gjennom en kanal på 0,034 m?.

Som du kan se, er instruksjonen ganske enkel. Ofte blir ventilasjonsrørene til gasskjeler tatt rundt, da prisen er betydelig lavere. Eksperter anbefaler PVC kloakkrør. For eksempelet ovenfor vil dette være et tverrsnitt på 204 mm.

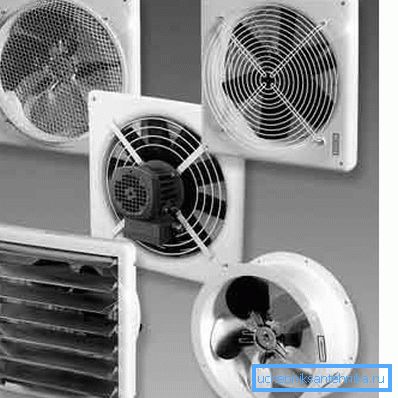

Det er ofte ubeleilig og upraktisk å installere luftkanaler med stort tverrsnitt. I slike tilfeller er standardkanaler med en del på 100-150 mm montert og trykket er installert på dem. Den enkleste måten er å montere inntak og avtrekksvifter av samme kraft. Avhengig av volumet av valgt utstyrsstyrke.

Viktig: beregningen ble laget for en kanal, men det er 2 av dem, tilstrømning og eksos. Begge disse kanalene må være av samme diameter, i dette tilfellet 204 mm.

Installasjonsanbefalinger

Å gjøre tvungen eller naturlig ventilasjon avgjøres av eieren selv, på grunnlag av egenskapene til utstyret og parametrene til det bestemte rommet. Vi viste hvordan du utfører de enkleste beregningene, så vi kan fortsette å installere selve systemet. Det er også begrensninger og regler.

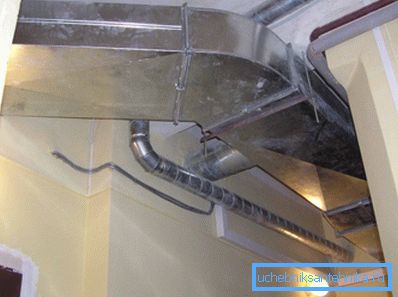

Som du vet kan luftkanaler legges horisontalt eller vertikalt. Når det gjelder horisontal installasjon, gjelder den kun for systemer med tvungen injeksjon. I tillegg må de være rett, uten vendinger eller svinger. Lengden på linjen avhenger av parametrene og strømmen til utstyret.

Vertikale kanaler kan brukes til både kunstig og naturlig ventilasjon. Minste lengde på en rett vertikal kanal må være minst 3m. Ellers kan det forekomme avbrudd med en naturlig byrde.

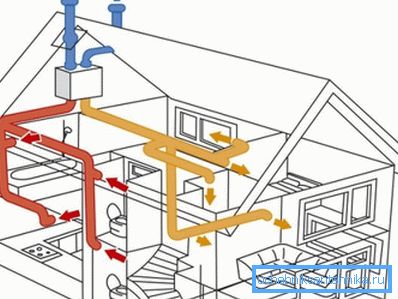

Eksperter anbefaler at du installerer et kombinert system, i tilfelle uventet ventilasjon, kan du redusere belastningen på utstyret. Som et resultat vil systemet kunne arbeide med naturlig luftutveksling.

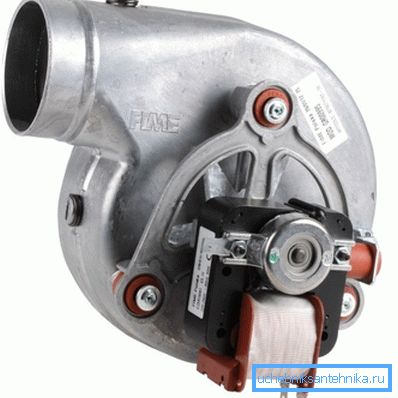

Uansett hvilket system du foretrekker, må volumet av luft som er fjernet fra rommet være lik innstrømningen. Du bør ikke stole på forsyningsviften, du bør også installere kunstig injeksjon på hetten.

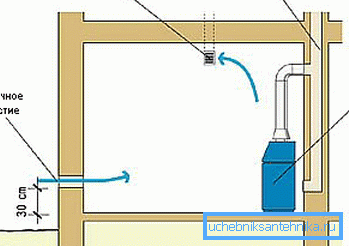

Plasseringen av tilstrømningen og avgassen bestemmes avhengig av hvor kjelen er plassert. Men tilstrømningen gjøres alltid direkte i nærheten av kjelen eller bak enheten.

Hetten skal være plassert på toppen av rommet, helst så nært som mulig til taket eller direkte i taket. Samtidig skal avstanden mellom inntaks- og avgangskanaler være så lang som mulig. Ideelt sett diametralt motsatt.

For kraftige enheter installert i hytter med et stort torg og flere etasjer, bør ventilasjonsutløpet være utstyrt separat. Som regel har det presset press, er montert på bygningens ytre vegg og går over takets tak.

På videoen i denne artikkelen kan du se detaljene i installasjonen.

konklusjon

Selv om installasjonen av ventilasjonsanlegget i et privat hus ikke er spesielt vanskelig og kan gjøres for hånd, bør beregningen tas alvorlig. Hvis du ikke er sikker på dine evner, bør du stole på dette til fagpersoner.
