Klassifisering av ventilasjon og kjennskap til

Denne artikkelen er viet til hva slags ventilasjon er og av hvilke kriterier det kan klassifiseres. I tillegg til den faktiske klassifiseringen av arter, vil vi være oppmerksom på noen typer ventilasjonsutstyr, lære om deres enhet og funksjoner.

Hva er det

Opprinnelsen til ordet ventilasjon fra den latinske ventilasjonsluften gir generelt et omfattende bilde av prosessen. Begrepet betyr i utgangspunktet bare fjerning fra rommet av forurenset, avtrekksluft og utskifting av det med uteluft.

I tillegg: innenfor rammen av etablert terminologi, er det samme ordet ofte brukt til å betegne lufttilførende sett med utstyr.

Fremgang står imidlertid ikke stille: siden latinske termer ble lånt av moderne europeiske språk, har ventilasjonsutstyr lært å utføre mange tilleggsfunksjoner.

• Ventilasjon er betrodd tilførsel og avkjøling av tilførselsluften til behagelige temperaturer.
• Hun lærte å regulere luftens fuktighet i rommet, tørke luften eller tvert imot, fuktige det.
• Ventilasjonsutstyret ble tildelt funksjonen til å rense luften fra støv og andre forurensninger.

klassifisering

Så, av hvilke tegn er moderne ventilasjonssystemer klassifisert?

Motivasjon av luftbevegelse

Det kan være naturlig eller tvunget. Naturlig sirkulasjon sikres primært av forskjellen i tettheten av varm og kald luft. Varmluftsmassene skynder seg oppover og blir tvunget inn i mottakeren på ventilasjonskanalen, hvorfra de blir fjernet til gaten.

I tillegg kan sirkulasjonsfrekvensen bli påvirket av:

1. Trykkfallet skapt av vinden på stedet for tilførsels- og eksoskanaler på forskjellige sider av bygningen.
2. Vakuumet som er opprettet i ventilkanalen i blåsende vær av deflektoren, er en spesiell form med et baldakin som åpner mot gaten.

Den største ulempen ved naturlig ventilasjon er ustabiliteten av luftstrømmen gjennom den, som avhenger for mye på temperatur deltaet mellom rommet og gaten, på retning og styrke av vinden.

Tvinget eller mekanisk ventilasjon er gitt av driften av fansen. Dens ytelse er veldig stabil og uavhengig av eksterne faktorer; Dessuten er det enkelt å justere ved å redusere hastigheten på hjulene. Prisen på konsistens er energiavhengighet: når det er strømbrudd, står fansen oppe.

Merk: Effektiv filtrering, oppvarming og klimaanlegg er kun mulig i ventilasjonsanlegg. I stor grad - nettopp fordi de tilsvarende prosessene krever en stabil luftstrøm gjennom det tilhørende utstyret.

Luftstrømretning

For leiligheter i leilighetskomplekser, vet vi alle husholdningsventilasjon av eksos, designet for å fjerne avtrekksluften (vanligvis gjennom badet og kjøkkenet).

Luftstrømmen i dette tilfellet er passiv. I sovjettbygde leiligheter ble det utført gjennom ukonsoliderte vindusrammer og dørrammer; I moderne hjem er plastvinduer i økende grad utstyrt med innløpsventiler.

En slik ordning har en ganske ubehagelig egenskap: luft injiseres i en bolig, temperaturen og luftfuktigheten bestemmes bare av været og sesongen. For innbyggerne av boliger, for etterbehandling av materialer og møbler, er plutselige endringer i temperatur og fuktighet ikke så nyttige.

Innløp, eller, som det noen ganger kalles, gir omvendt ventilasjon deg muligheten til å utføre selve aktivitetene som vi nevnte ovenfor - å tørke eller fukte luften, endre temperaturen i en eller annen retning, og filtrer ut forurensning.

avtale

Hvilke funksjoner kan utføre ventilasjonssystemer?

Tilstedeværelse av luftkanaler

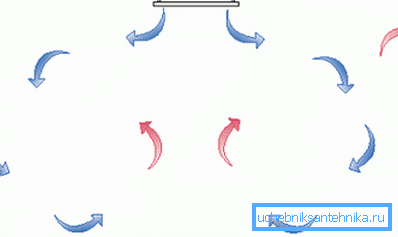

Luftkanaler (ventilasjonskanaler) for transport av ren eller eksosluft kalles kanalventilasjon. Et kanalløs ventilasjonssystem er et system hvor luft pumpes ut eller injiseres direkte gjennom en vegg eller tak på en bygning - ved hjelp av en vifte eller naturlig.

utstyr

La oss nå bli kjent med noen typer enheter som brukes i ventilasjonssystemer.

fans

En aksialvifte er en pumpehjul montert på en motoraksel som transporterer luftstrømmen langs sin egen rotasjonsakse. Typiske eksempler på en aksialvifte er kjølesystemet til prosessoren på en hvilken som helst moderne stasjonær datamaskin eller avtrekksviften i ventilasjonskanalen på kjøkkenet.

Forresten: Når du installerer eksosventilasjon med egne hender, er det bedre å velge en modell av en eksos- eller kanalventilator med glideleie, i stedet for å rulle. Instruksjonen er forbundet med mindre støy i denne typen lager.

Fordelen med aksialskjemaet er en relativt høy effektivitet. Ulempen er et relativt lite trykk opprettet ved utløpet.

Radial ganske forutsigbart kalte viften, tvinger luftstrømmen til å bevege seg langs radiusen av løpehjulet. Hjulet roterer i huset; De fleste tapene skyldes luftfriksjon på innervegget på enhetens foringsrør. På grunn av det minste gapet mellom hjulet og cochlea, gir denne ordningen imidlertid et mye høyere utløpstrykk enn den forrige.

skjerf

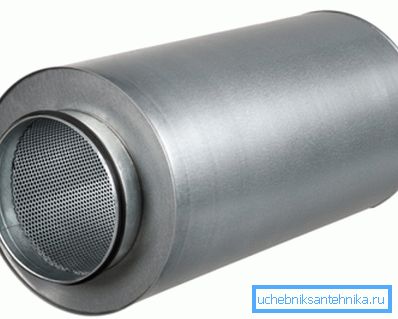

Tydeligvis bør komfortventilasjon produsere et minimum av lyder. Imidlertid ønsker produktive fans av en eller annen grunn ikke å rotere stille. Den logiske motsetningen blir overvunnet ved installasjon av en lyddemper etter innløpsviften - beholdere med utviklede indre finner, dekket av støynempende materiale (glassfiber, porøs gummi, etc.).

recuperator

Dette er et vanlig navn på enheter som utfører varmeveksling mellom eksos og inntakskanaler. De gir deg mulighet til å spare mye på varme og klimaanlegg.

Det er tre konsepter av varmevekslerens arbeid.

1. Platen varmeveksleren gir kryssbevegelse av ublandbare strømmer fra tilstøtende kanaler med et stort antall vanlige vegger.. Ordningen er ekstremt enkel og energi-uavhengig. Den eneste ulempen er frysing av varmeveksleren ved lave temperaturer; Problemet løses ved midlertidig å åpne bypassen for tilførselsluften, hvorpå varmstrømmen av eksoskanalen raskt smelter isen.

1. I en roterende enhet roterer et hjul med en utviklet finning rundt en akse som ligger på grensen av strømmen. Fordelen med løsningen er utjevning av luftens fuktighet på grunn av overføring av kondensat på rotorens kanter. Ulemper - designens kompleksitet, energiavhengighet og delvis blanding av bekker, noe som særlig fører til overføring av lukt mellom dem.

1. Enheten med et mellomliggende kjølemiddel er faktisk plassert i ventilasjonskretsen av to konvektorer og en sirkulasjonspumpe, en slags miniatyrvarmesystem uten kjele. Ulempene med ordningen - kompleksiteten, høye kostnader og lav effektivitet. Dens bruk er begrunnet bare i de tilfellene når bygningens arkitektoniske trekk gjør det nødvendig å spre tilstrømningen og uttrekk til en betydelig avstand.

Varmeapparat, air condition

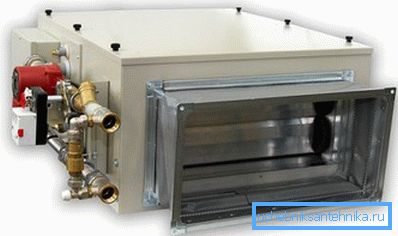

Som nevnt inkluderer ventilasjonsanordningen ofte innretninger for justering av strømningstemperaturen. En luftvarmer er en elektrisk eller varmtvannsbereder; kjøleren er i de fleste tilfeller et konvensjonelt kanalisert klimaanlegg med en ekstern blokk plassert på taket eller fasaden.

Plenum kammer

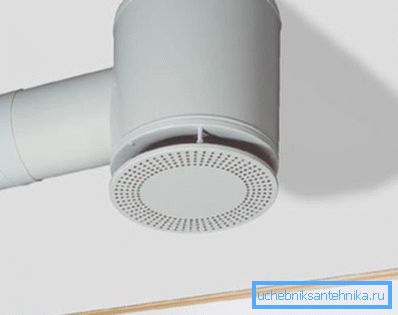

Dette er en enkel armatur for innløpskanalen, som gjør at luften kan distribueres over hele gridområdet. Det er en boks med lite volum, der den turbulente strømmen blir laminær.

Brannspjeld

Deres funksjon er å blokkere flammespredningen gjennom generell utveksling av ventilasjon ved brann, for å sikre effektiv fjerning av røyk og tilførsel av frisk luft til evakueringsruter. I henhold til ventilens innledende posisjon er de delt inn i normalt åpne, normalt lukkede og dobbeltvirkende ventiler.

Ventilen kan aktiveres med en fjær eller en solenoid. En smeltbar sperre, en elektromagnetisk sperre eller den samme solenoiden som holder ventilen fra lukking eller åpning kan fungere som en lås.

konklusjon

Vi håper at vår noe overfladiske innsikt i typer ventilasjonsanlegg og utstyr har tilfredsstilt leserens nysgjerrighet.

Som vanlig vil videoen i denne artikkelen tilby ham ekstra materiale. Lykke til!
