Korrugering for ventilasjon: velg og installer deg selv

I denne artikkelen vil vi snakke om hva som utgjør en aluminiumsbølgning for ventilasjon og lignende produkter fra andre materialer. I tillegg vurderer vi hva som er funksjonene ved valg av disse strukturene. Vel og, selvfølgelig, vil vi gi en rekke praktiske anbefalinger for installasjon av ventilasjonskorrugeringer.

Generell informasjon

Ventilasjon bølgepip er et viktig element for å koble moderne ekstrakter. Det er ingen tvil om at ventilasjonsbølgen er ikke så fin som en spesiell eske laget av plast.

Faktum er at den runde ermen er vanskelig å gjemme seg i veggen eller dekselet med dekorative elementer. Men til tross for disse vanskelighetene, er det i noen tilfeller den bølgede ermet ganske enkelt uerstattelig.

For eksempel brukes et korrugerte rør for ventilasjon på vanskelige steder, der det på grunn av flere svinger og svinger er vanskelig å montere en vanlig plastboks.

Hovedtyper av luftkanaler og deres klassifisering

For tiden er luftkanaler utformet for å feste deksler representert ved følgende modifikasjoner.

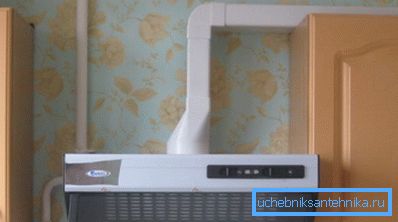

1. Plast- eller metallrør (hardkasse) med en perfekt jevn indre overflate. Mangelen på intern lindring sikrer lydløs drift av ventilasjonsutstyr. Den glatte ytre overflaten sikrer i sin tur estetikken til utseendet på forbindelseselementet.

Den eneste betydelige ulempen ved slike konstruksjoner er en liten grad av fleksibilitet og som følge av at det er umulig å bruke det på vegger og tak med komplisert overflatefeil.

Det anbefales at du bruker plastluftkanaler når de kan dekkes med tak, dekorative paneler og andre beskyttende konstruksjoner. Prisen på en plastkanal er høy sammenlignet med metallkomponenter.

1. Korrugerte aluminiumrør for ventilasjon er et mer relevant og populært alternativ, da det har en rekke fordeler, blant annet legger vi merke til følgende:

• høy slitestyrke;
• motstand mot mekaniske deformasjoner;
• Enkel installasjonsarbeid;
• lav belastning på bygningsgulv
• absolutt tetthet, til tross for leddets bevegelighet;
• motstand mot forhøyede temperaturer (opptil + 250 ° C) og som en konsekvens muligheten for bruk av eksosgasser i autonome oppvarmingssystemer;

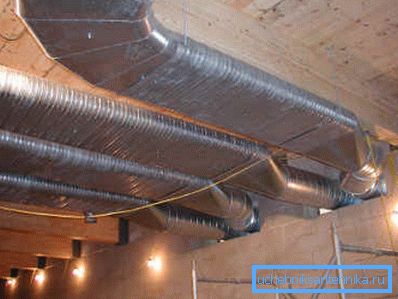

• universal bruk, da korrugeringen med samme suksess drives i lokaler med offentlig, bolig og teknisk formål;
• rimelig pris, og som et resultat den attraktive prisen på det ferdige ventilasjonssystemet som helhet.

Men sammen med åpenbare fordeler er det like åpenbare ulemper, blant annet:

• lavt nivå av stivhet i ventilasjonslinjen som helhet;
• Lav intensitet av luftstrømmen på grunn av utilstrekkelig aerodynamikk på veggens indre overflate;
• vanskeligheten med å diagnostisere skade eller blokkeringer, samt vanskeligheten med å rengjøre og desinfisere ventilasjonskanalene;
• På grunn av en rekke strukturelle egenskaper, kan fleksible aluminiumskanaler ikke brukes i høyytelsesventilasjonssystemer.

Konstruksjonsfunksjoner

Fleksible luftkanaler er strukturelt et flerlagsprodukt laget av aluminium og et lag av polyester. Det forsterkende elementet i et design er spiralen fra stål. Spiralen stiller ikke bare den nødvendige stivhetsgraden til produktet, men gir også forandringen i rørets retning i svinger i form av en karakteristisk harmonika.

Aluminiumluftkanaler fra innsiden kan være glatte eller korrugerte.

• Modifikasjoner med en jevn indre overflate er preget av høye aerodynamiske egenskaper.. Derfor anbefales det å installere slike modifikasjoner av luftkanaler på langdistanse ruter.

En betydelig ulempe ved modifikasjoner med en jevn indre overflate av veggene er en mer komplisert installasjon.

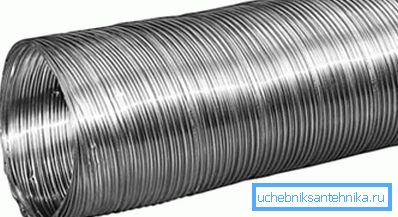

• Korrugerte aluminiumskanaler er preget av mindre aerodynamikk, men til tross for denne ulempen kan de settes til ønsket retning, noe som forenkler installasjonen.

Utvalgsfunksjoner

Hva skal man se etter når man velger en korrugert kanal for ventilasjon? Siden teknologien for installasjon og drift av disse forbindelseselementene er den samme, uavhengig av produsentens merke, fokuserer vi på diameteren på tverrsnittet.

Som et resultat, for å kunne gjøre det riktige valget, er det nødvendig å bli styrt av parametrene til utløpet av utstyret du planlegger å koble til via en fleksibel kanal.

Hvis tegningsinstruksjonen innebærer bruk av korrugeringer av en viss diameter, er det denne diameteren som skal brukes, siden avviket mellom de faktiske størrelsene som er indikert, vil føre til at det ikke er mulig å montere eller utilstrekkelig tetthet på forbindelsen.

Standarddiametre av industrielt produserte aluminium korrugeringer er som følger:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

Som regel er de listede størrelsene tilstrekkelig for installasjon av alle industrielt produserte hette og annet utstyr som må kobles til ventilasjonssystemet.

Viktig: Når du kjøper en kanal for husholdningsavtrekk, må du huske at ventilasjonskanalen med et stort antall vinkler og en lengde på over 2 meter påvirker systemets ytelse negativt. Løsningen på dette problemet kan være oppkjøpet av en mindre kanal med mindre diameter, som kan festes til hetten gjennom en adapter.

Valg i henhold til tilstedeværelsen av isolasjon

Prisen på fleksible aluminiumkanaler er i stor grad avhengig av tilstedeværelsen av et mellomlag av isolasjon. Modifikasjoner uten isolasjon installeres og drives i systemet med tvungen ventilasjon, der det ikke er spesielle krav til støynivå og brannsikkerhet.

Modifikasjoner med et isolasjonslag er en størrelsesorden dyrere enn konvensjonelle analoger, men til tross for den høyere prisen, garanterer de en rekke betydelige fordeler, blant annet: lavt støynivå, høy motstand mot høye temperaturer.

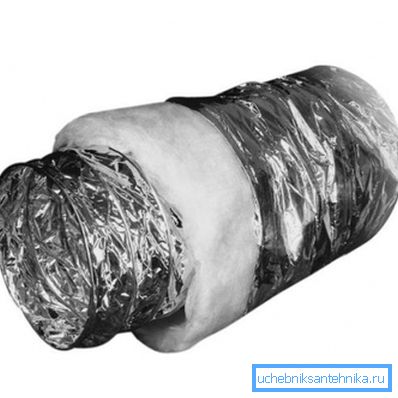

Et lag mineralull brukes som isolasjon i slike konstruksjoner. Som et resultat er utformingen av isolerte modifikasjoner en sandwich bestående av et aluminiumlag, et bomullslag og et aluminiumlag.

Flerlagsstrukturer er mye brukt i tilfeller der motorveien er lagt gjennom rom hvor høyt støynivå er uakseptabelt.

Installasjonsarbeid

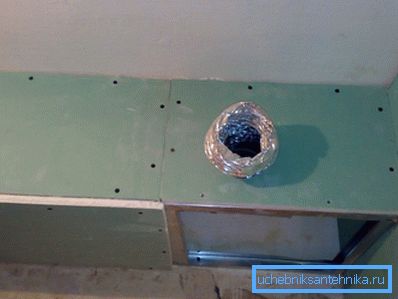

Når du monterer på kjøkkenet, er den korrugerte ventilasjonshylsen laget for å være skjult i en av veggskapene. Et annet godt alternativ er plasseringen av røret i rommet over kjøkkenet.

For montering er det ikke nødvendig med spesielle adaptere, da røret er fleksibelt og går gjennom alle vinkler uten noen anstrengelse.

Manuell montering av egne hender er ikke noe spesielt vanskelig:

• Først strekker vi luftkanalen for å få mindre støy når det ferdige systemet er i drift.
• Fest røret til eksossystemrøret ved hjelp av en spesiell klemme. På samme måte er korrugeringen festet på eksoshullet.
• Hvis eksosanordningen med en runddel er festet til den direkte korrugering. Hvis hullet er rektangulært, kjøp en spesiell adapter eller kanal med rektangulær tverrsnittsform.

Viktig: Bruk av adaptere reduserer systemytelsen. Det anbefales at du umiddelbart kjøper en luftkanal av samme form og størrelse som på eksosporten, for ikke å ofre ytelsen og ikke bruke hetten i en forbedret modus.

• På slutten av ventilen er det tilrådelig å installere en finmasket rist for å forhindre inntrengning av ulike insekter og smuss fra utsiden. Under drift må imidlertid denne risten rengjøres regelmessig for å hindre blokkeringer og forringelse av systemets ytelse.

konklusjon

Så snakket vi om hovedtyper av luftkanaler som brukes i enheten til husholdningsventilasjonssystemer. Videre vurderte vi funksjonene ved utvelgelse og installasjon av fleksible korrugeringer.

Du kan finne mer nyttig informasjon ved å se videoen i denne artikkelen.
