Lokal ventilasjon: typer og beregning

En slik definisjon som lokal ventilasjon indikerer automatisk området for applikasjonen - disse tas separat i små arbeidsområder i produksjon og selv i hverdagen. Slike eksosanordninger er montert over arbeidsbordene, hvor det er mulig å avgis noen gasser, over smede smiing og ulike ovner, og i hverdagen vil du møte slike utstyr over matlaging (gass eller elektrisk) ovner. Men slike enheter kan avvike fra hverandre i retning av luftstrømmen, og vi vil snakke om dette, samt vise videoen i denne artikkelen.

Ventilasjon på bakken

Merk. Hvis innendørs på et sted er det utslipp av skadelige gasser, og dette problemet kan løses ved hjelp av generell ventilasjon, så er det ofte de lokale ventilasjonssystemene som er installert. Deres fordel i effektivitet - en slik enhet krever mindre energi, og i tillegg tillater ikke den lokale løsningen av problemet at gasser sprer seg utover arbeidsplassen.

typer

• Den viktigste forskjellen mellom ventilasjonstypene for lokal bruk er, som allerede nevnt, bevegelsen av luftstrømmen, det kan derfor være friskluft eller avtrekksluft..
• Utstødningsalternativet brukes i tilfeller der det er umulig å hindre spredning av skadelige eller foul-luktende flyktige stoffer fra et lokalisert sted gjennom hele rommet. Essensen av operasjonen er å fange de samme stoffene ved hjelp av bevegelsen av luftstrømmen og kaste dem inn i det åpne rommet, det vil si på gaten. I slike situasjoner snakker vi om usynlige gasser, samt røyk og støv, forurenser det nærliggende rommet.
• Hjemme er denne typen ventilasjon kjent for alle som kjøkkenhette. og de som måtte demontere en slik enhet med egne hender kunne se det en eller flere fans. Bladene deres er skrudd på en slik måte at de under rotasjon ser ut til å suge luften, spesielt hvis den stiger til stedet med en varm strøm.

• Men den lokale ventilasjonen påføres i form av en luftdusj., hvor den kaldere luftstrømmen er rettet til deler eller lokal arbeidsplass, og for dette kalles det også å blåse. Også i noen fabrikker i de varme verkstedene er det opprettet reelle oaser som representerer kabinetter 2-2,5 m høye, i hvilken kjølig luft injiseres, noe som gir betydelige energibesparelser i forhold til om hele verkstedet måtte avkjøles.
• Men luftstrømmen er ikke alltid kald, den kan også være varm eller varm., for eksempel er slike luftbarrierer opprettet av ovner, som i praksis ser ut som en skjerm som ikke brenner ovnsvarmen (en lignende, men svakere effekt oppstår med en radiator som ligger under vinduet). For smed og ovn av ulike typer bidrar aggressiv retningsstråling til å opprettholde forbrenning, eller ved høyere hastigheter øker intensiteten.

Merk. Både uttak og inntak av ventilasjon kan være av to typer - enkeltpersoner eller sentrale. I første omgang er systemet plassert over en lokal arbeidsplass og har et ganske smalt omfang av behandling. I andre tilfelle kan systemet være plassert over en gruppe jobber.

Beregning for lokale eksosanlegg

I stor grad gjøres beregningen av lokal eksosventilasjon ved hjelp av formler og tar hensyn til de mange parametrene i rommet selv, lufttemperatur, skadelighet, motorkraft osv., Selv om dette bare gjelder produksjon, og det er ikke alltid tilfelle. Men hvis det kommer til beregninger, så vil vi være interessert i eksosparaplyen - det er nettopp dette som må tas i betraktning først og fremst, slik at alle de skadelige stoffene går opp til ham, og ikke i nærheten.

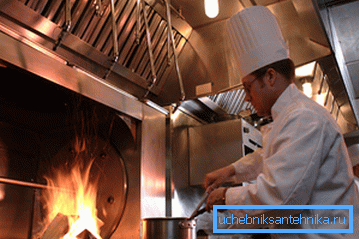

Paraply er den mest hensiktsmessige enheten for lokal eksos, spesielt for smedere, kokeplater, peisovner, varme bad og så videre - den oppvarmede luften stiger under kupolen selv, der den kommer inn i ventilasjonskanalen. Selvfølgelig bør paraplyen, slik det kreves av instruksjonene, plasseres så nært som mulig til kilden, i alle fall, så mye som mulig.

Startverdien for strømningshastigheten i arbeidsåpningen til denne paraplyen anses å være en verdi fra 0,15 til 1,25 m / s. Hastigheten er direkte proporsjonal med mengden giftige gasser og overlappingsområdet - jo flere gasser og jo mindre kuppelen er, jo mer intenst suger det.

Kapasiteten til enheten (m3 / h) eller volumet av uttatt luft beregnes ved hjelp av formelen L = 360abv - symbolene a og b betyr omkretsen av arbeidsåpningen i meter og under symbolet v luftmengdehastigheten (m / s) i denne åpningen.

Separate beregninger er også nødvendige for sveisingstabeller og overflateinstallasjoner, siden det er umulig å henge en eksosparaply over et slikt sted (det vil bare forstyrre). Derfor er tragtformede eller spaltede sukker fra 250 mm til 350 mm i lengden installert her, avhengig av behov. I slike situasjoner brukes en annen formel til beregninger, som ser ut som L = ko3vI, her er koeffisientens verdi koeffisienten for sporet eller traktsugningen (spor - 12, trakt - 13,2), og symbolet jeg angir sveisestrømmen i ampere ( A).

For sveiserens arbeidsplass kan denne typen ventilasjon utføres forskjellig, men i henhold til samme prinsipp kan det for eksempel være et rør med en paraply hentet fra siden, men den kan også være i form av en rist på arbeidsbordet, hvor gassene suges inn motsatt side. Det andre alternativet er mest gunstig for personen som jobber der, som i dette tilfellet, praktiserer han nesten ikke skadelige gasser. Kapasiteten til aggregatet for pumping av luft (m3 / h) skal beregnes ut fra antall elektroder som sveiseren kan bruke i en time, samt ved tilstedeværelsen av skadelige stoffer i dem.

Fra sliping, sliping og polering av hjul, som er installert på de respektive maskinene, når de brukes, blir mye støv utstrålt, derfor er det nødvendig med eksosventilasjon ved disse maskinene for å bevare helsen til arbeidstakerne. For å fjerne støv og små partikler av slipemiddel som slippes under drift, er sirkelen dekket med et foringsrør, som i sin tur er koblet til en luftkanal, på enden av denne er en eksosvifte av en viss kapasitet. Det er svært viktig at luftkanalen er rettet parallelt med støv- og slitebrytelseslinjen, det vil si at dette avfallet flyr i fremoverretningen, uten hindringer.

Jo raskere luftstrømmen passerer gjennom kanalen, desto bedre blir det beskyttende dekselet. Men det øker enda mer hvis en spesiell visir er montert i forkanten av foringsrøret, noe som ikke tillater støv og slitende partikler å stige (kostnadene ved ventilasjon vil ikke øke mye fra installasjonen av visiret).

Behovet for en viss ventilasjonskraft (kapasitet i m3 / h) avhenger direkte av sirkelens diameter. Her brukes formelen L = 1000DA - verdien av D er diameteren til sirkelen, og verdien av A er koeffisienten avhengig av diameteren. Så, hvis D = 0,25 m, så er koeffisienten 2, hvis D = 0,6 m, så vil koeffisienten være 1,8, og så videre. Mellom disse verdiene finner du det aritmetiske gjennomsnittet.

konklusjon

Hjemme trenger du ikke beregninger, enten det er en avtrekksvifte over en kokeplater eller i et hjemmekontor over arbeidsplassen din. Hvis ferdige enheter selges for kjøkken, blir lokal ventilasjon vanligvis montert uavhengig i verkstedet, og dens kraft bestemmes vanligvis ved testing.
