Luftkanaler for ventilasjon - utsikt, egenskaper og

Viktige elementer i et ventilasjonssystem er riktig valgte luftkanaler. Deres viktigste oppgave er å sikre frisk luft inn i rommet og fjerne avfallet. Effektiviteten til ventilasjonssystemet avhenger først og fremst av riktig beregning av rørdiametre og tverrsnittsareal av kanalene. I dag vil du finne ut hvordan de runde luftkanaler for ventilasjon skiller seg fra andre, hvilke materialer som brukes til forskjellige typer, og også hvordan de er installert.

Moderne naturlige og mekaniske ventilasjonsanlegg for lokaler har vanligvis kun en kanal for fjerning av eksosluftmasser. Samtidig skal frisk luft strømme uhindret gjennom lekkasjer og sprekker i dør- og vindusblokkene, samt gjennom spesielle teknologiske åpninger.

En annen ting - tilførsel og avtrekksventilasjon, som krever beregning og installasjon av to separate kanaler beregnet for frisk luftstrøm og forurenset utgang.

Typer av kanaler

Det er ingen problemer i dag å kjøpe deler av ventilasjonssystemer, da produsenter tilbyr sine produkter i et bredt spekter. På grunn av dette er prisen akseptabel for de fleste kjøpere.

Derfor, når du velger en kanal, må du være oppmerksom på designelementene til bygningen som den er kjøpt for. Nedenfor vurderer vi flere kriterier som vil bidra til å forstå klassifiseringen av utstyr.

utforming

Luftkanaler kan være:

materiale

I dag brukes ulike materialer til produksjon:

1. metall - rustfritt eller galvanisert stål, aluminiumlegeringer. Elementene er svært holdbare, de utdanner brann og korrosive formasjoner. Deres installasjon gir ikke noen spesielle problemer, levetiden på produktene er lang.

Den laveste prisen på galvaniserte stålkanaler i denne kategorien, samtidig, aluminium og rustfritt stål vil være mye dyrere for kundene. Dette danner den største etterspørselen etter galvaniserte rørprodukter.

1. plast, eller heller høy kvalitet polypropylen, preget av lav pris og lav vekt. Elementene er slitesterke, ikke rust og er så tette som mulig. Installasjon gjøres vanligvis for hånd, og driftsperioden er flere tiår.

Dette og andre materielle fordeler tiltrekker seg mange forbrukere. Blant manglene bør nevnes svakheten til mekanisk skade og høye temperaturer.

1. Fleksibel laget av polymerer, samt korrugerte aluminium-polymerplater, som er utstyrt med stålforsterkning. Slike luftkanaler brukes i ventilasjonssystemer samtidig med klassiske stive luftledende kanaler og tilsvarende formede komponenter. Ulempen er at arbeidet med fleksible rørledninger er ledsaget av for mye støy, noe som er betydelig mer enn andre typer luftkanaler.

Seksjonsform

Klassisk regnes som rektangulær og rund, men det er også en oval.

Valget avhenger av avtalt prosjekt.

1. Runde har større kundebehov enn rektangulære. Det er ikke noe overraskende i dette, siden de er enkle å installere og har minimal aerodynamisk motstand mot luft.

Nippelforbindelser og eksterne koblinger brukes som materiale for sammenføring av formede elementer og rør. Lekkasje av "luft" i dette tilfellet forekommer ikke, slik at du kan snakke om kretsens fullstramhet.

1. Rektangulære luftkanaler er forbundet med hverandre og med formede deler:

• flenser;
• shinoreykami;
• monteringsvinkler;
• snaps.

Installasjonen er noe vanskelig sammenlignet med runde, og de har den verste aerodynamiske ytelsen. Den utvilsomt fordelen med rektangulære luftkanaler er den perfekte kombinasjonen med alle interiører, spesielt i rom med lave tak.

Beregning av luftrør

Nedenfor er en veiledning som vil bidra til å forstå denne vanskelige saken:

1. Lag en generell plan for ventilasjonsnettverket med hensyn til lokalområdet og deres formål. Beregn den nødvendige luftvekslingen i kubikkmeter i timen.
2. Den andre fasen er bestemmelsen av hastigheten på bevegelse av luftmasser i rørene:

• naturlig ventilasjon - opp til 1 m / s;
• tvungen lufting - 3-5 m / s.

For beregning er det best å bruke spesielle diagrammer utarbeidet av spesialister. Med deres hjelp bestemmes beregningen av diameteren av den indre delen av kanalene basert på de oppnådde resultatene.

For eksempel, for kunstig ventilasjon med et luftbyttevolum på 300 m³/ h og hastigheten på luftstrømmen på 3 m / s, er den optimale diameteren til ventilasjonskanalen 150 mm hvis den rektangulære en er 100 mm ved 200 mm.

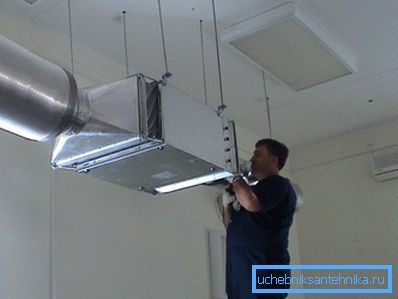

Installasjon av luftkanaler

Viktig når du installerer luftledende rør er avgjørelsen om de må isoleres eller ikke. En slik ekstra isolasjon av ventilasjonskanaler vil forhindre dannelse av kondensat, slik at ventilasjon virker lenge og uten feil.

Tips: Varmeisolering av ventilasjonsrør er nødvendig når de er installert utenfor bygningen eller i et rom der det ikke er oppvarming.

Den andre viktige avgjørelsen er isolasjon av ventilasjonskanaler, som ligger i arbeids- og boliglokaler, spesielt soverommet eller barnas rom.

Bruk følgende regler for å redusere system desibel:

• godt vil bidra til å løse problemet med rør med stor diameter eller med tykke vegger;
• rør trimming med spesielle materialer som minimerer støy mens ventilasjonssystemet fungerer, tillater også stillhet i rommene;
• Bruk vibrasjonsisolering for ventilasjonsutstyr, for eksempel vifter og demper.

Systemets effektivitet er i stor grad avhengig av regelmessig rengjøring. Oftest trenger den ikke å demontere alle eller dens komponenter.

Tips: Rengjør med mekanisk eller kjemisk metode. Den første omfatter bruk av vakuumpumper og hydro-mekaniske enheter, den andre - bruken av spesielle aerosoler.

konklusjon

Etter å ha tatt en beslutning om installasjon av ventilasjonssystemet i et hus eller en leilighet, må du på en ansvarlig og forsiktig måte nærme seg beregning, valg og installasjon av luftkanaler, siden driften avhenger av dem i fremtiden.

Luftkanaler for ventilasjon blir usynlige og problemfrie, eller du må løse flere problemer som ble brutt under arbeidet.

Videoen i denne artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
