Mikroklimaet i et hvilket som helst rom er et bestemt optimalt sett med parametere hvor en person føler seg komfortabel og kan jobbe produktivt. Dette påvirkes hovedsakelig av slike parametere som: fuktighet, lufttemperatur, luftkomposisjon. Og oppfyllelsen av hoveddelen av oppgaven med å opprettholde stabiliteten til mikroklimaet ligger på ventilasjons- og varmesystemene, så designproblemet bør gis spesiell oppmerksomhet.

Husventilasjon og varmekrets

Er det fornuftig å kombinere varme- og ventilasjonssystemene?

De fleste i vårt land er vant til tradisjonell vannoppvarming, og spørsmålet om å kombinere ventilasjon og oppvarming er ikke engang vurdert seriøst, men forgjeves. Tross alt vil utformingen av ventilasjonssystemet og oppvarmingen som helhet tillate maksimal utnyttelse av luftkanalens egenskaper, de vil ikke stå i tomgang i løpet av den kalde årstiden.

I tillegg har luftvarmesystemet flere fordeler over det tradisjonelle, hvor vann brukes som kjølevæske.

Ved å bruke luft som kjølemiddel kan du:

  • forleng systemets levetid (holdbarheten til luftvarmesystemet når opptil 40 år);
  • redusere tiden for oppvarming av rommet;

Vær oppmerksom på! Ved et vannsystem må du vente til radiatoren gir nok varme, det tar timer. Luftanlegget forsyner rommet med forvarmet luft, du må bare vente til den blander med kald luft. Det tar bare 20-30 minutter.

Sammenligning av typer varmesystemer

Generelle bestemmelser om utforming av ventilasjonssystemer og klimaanlegg

Uansett utforming av oppvarming, ventilasjon og klimaanlegg av et lite palass eller en høyhus, skal resultatet av arbeidet være 2 dokumenter:

  • tekstdel - i forklarende notat viser designeren de generelle tekniske løsningene som er vedtatt i prosjektet. Spesielt begrunner beregningen den adopterte delen av luftkanaler, kraften i klimaanlegget og varmesystemene. Hvis systemet skal installeres på industrien, er det nødvendig å angi måter å beskytte luftkanaler mot aggressive medier på.
  • grafisk del - tegninger skal inneholde ordningen med nettverk av varme, klimaanlegg og ventilasjon. I tilfelle kombinasjon av ventilasjon og luftvarme er arbeidet litt lettere.
Ventilasjon av hytteens gulv

Med hensyn til tegningene skal det bemerkes at de må utføres i henhold til GOST 21.602-79, en enkel skisse for hånd på grafpapir er uakseptabel.

Vær oppmerksom på! Hvis du designer ventilasjon og oppvarming av et lite hus med egne hender, så kan du selvsagt ikke GOST, det viktigste er at ansatte forstår alt. I andre tilfeller er en streng overholdelse av standarden obligatorisk.

Tegningsdesignregler

Tegningen skal inneholde ikke bare en skjematisk avbildning av det utformede systemet selv, men også husets plan, ellers vil det ikke være mulig å vurdere om kanalen er ordentlig lagt.

Når det gjelder utforming av systemer for flerlagsbygninger, er det generelt nødvendig:

  • tegne på A1-arket en planløsning av bygningen;
  • å nummerere lokalene, mens nummereringen utføres i samsvar med kravene i GOST 21.602-2003, som ble vedtatt for å erstatte det sovjetiske reguleringsdokumentet GOST 21.602-79. Når det gjelder nummerering av lokalene, skal tallet plasseres i en sirkel, nummereringen utføres fra venstre side av tegningen, det første nummeret som brukes til å betegne tallet på gulvet, og alle de andre er faktisk nummeret til lokalene;
  • da, på samme plan, er det viktig å dimensjonere de innesluttende konstruksjonene uten å feile, dette er grunnlaget for den etterfølgende beregning av varmetap;
  • Hvis vannvarme vil bli brukt, vil stedet for å lokalisere noden velges, røroppsettet vil bli vist på hver etasje og radiatorlokaler vil bli indikert;

Vær oppmerksom på! GOST på arbeidstegningene for oppvarming og ventilasjon gir en klar liste over tillatte symboler. Kreativitet i denne saken er uakseptabel, og eksempler på noen notater vil bli diskutert nedenfor.

  • Det samme gjelder skjermen på arkene i luftkanaler og klimaanlegg.

Godkjente konvensjoner på tegningene

Generelt begynner utformingen av ventilasjonssystemet med det faktum at gulvene indikerer deres designposisjon. Etter dette er det nødvendig å gi snitt i alle rom hvor ventilasjon er gitt.

På disse kuttene er det nødvendig å vise designposisjonen til ventilasjonsnettene (plasseringen og dimensjonene er angitt), i tillegg til dette er det nødvendig å vise:

  • ventilasjonskanaler og gruve (vist i stiplede linjer);
  • merk munnen på ventilasjonsakselen og midten av vinduet;
  • Byggverkets oppbygginger og gulvplaner tjener som grunnlag for å tegne den aksonometriske projeksjonen av ventilasjonssystemet.
Axonometrisk projeksjon av ventilasjon på gulvet

Vær oppmerksom på! Samme instruksjon gjelder også for utforming av luftvarmesystemer kombinert med lokalsystemets ventilasjonssystem.

Når du lager tegninger, gjelder følgende regler:

  • Et hvilket som helst element i ventilasjons- og varmesystemet må være merket og festet til serienummeret (innenfor samme merke). For eksempel er inntakssystemet med naturlig sirkulasjon betegnet som PE, med tvunget - P, luftgardinet på tegningen er indikert med bokstaven U, og varmeenhetene kan identifiseres ved bokstaven A.
Teknisk plan for ventilasjonssystemet

GOST design tegninger oppvarming og ventilasjon er ikke begrenset til bare ett dokument fra 2003.

Merking av enkelte elementer i ventilasjons- og varmesystemene er gitt i separate standarder:

  • Ved merking av kanaler og beslag på et ark, bør anbefalingene i GOST 21.206-93 følges;
  • GOST 21.205-93 skal brukes når det er nødvendig å vise på tegningen et slikt element som rørisolasjon, avskrivningsinnsats, støtte og andre spesifikke elementer. Den samme standarden brukes til å indikere retningen for luftstrømmen, tankene, rørfittings og så videre;
Legend Eksempler
  • GOST 21.112-93 viet symbolene på løfte- og transportutstyr.

Vær oppmerksom på! Når man skal tegne symboler av denne typen på tegningen, må man ta hensyn til skalaen.

Generell designguide

Ventilasjonssystemet kombinert med varmesystemet fungerer i henhold til følgende prinsipp:

  • varm luft leveres gjennom tilførselskanalen til husets rom;
  • gjennom eksosrøret tas luft fra lokalene, frisk luft blandes fra gaten, og luftblandingen blir matet tilbake til varmeenheten;
  • etter at denne prosessen er gjentatt.

Vær oppmerksom på! Slike systemer er nødvendigvis utstyrt med et filtersystem, ofte er det en funksjon av ytterligere fuktighet. Sirkulerende luft trenger ytterligere rensing, fordi den ikke er helt erstattet av frisk.

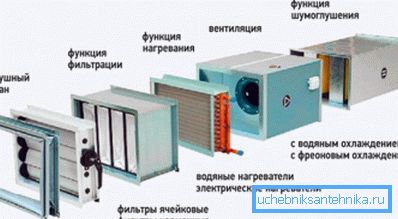

Filter - et obligatorisk element i hvert ventilasjonssystem

I privat konstruksjon i hvert tilfelle utformes varme, ventilasjon og klimaanlegg individuelt, men du kan formulere flere universelle regler:

  • Tilførselskanalen er beleilig plassert mellom gulvene. Spesielt dette alternativet er egnet for rammekonstruksjonsteknologi, rørene vil ikke oppta en enkelt centimeter ledig plass i rommet. Med denne plasseringen i 2. etasje kommer varm luft fra gulvnivå, og på 1. - fra taket;

Vær oppmerksom på! Det bør huskes at varm luft vil strømme fra strømnettet, derfor er det uønsket å plassere dem direkte over sofaen, lenestolen etc. Samtidig er det uønsket å plassere dem over gardinene - det er usannsynlig at noen vil være glade for å se på de stadig bevegelige gardinene.

  • Hvis det er armert betonggulv, er det bedre å plassere luftkanaler i hjørnene på veggene. Da kan de lett bli forkledd ved hjelp av et tak på flere plan.
3D-modell av kanalen som gir varm luft

Det er noen funksjoner i forhold til plasseringen av retur-avgasskanalen.

Så, riktig utforming av varme- og ventilasjonssystemer krever at:

  • luften kom inn i avgassrøret i underetasjen - på gulvnivå. Faktum er at den oppvarmede luften kommer inn i rommene ovenfra, derfor gir gjerdet nær gulvet en mer jevn oppvarming av rommet;

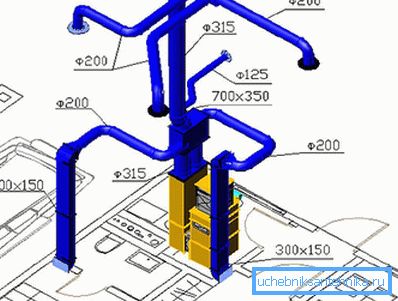

Luftkanal for kjøleluftinntak
  • På 2. og etterfølgende etasje skal gjerdet gjøres nær taket - varm luft stiger og akkumuleres i denne sonen, noe som ikke betyr noe for en person;
  • Det er på denne kanalen at det er fornuftig å plassere en spjeld for å regulere luftstrømmen, om vinteren vil dette bidra til å spare på strømregninger;
  • Spesiell oppmerksomhet bør settes på lydisolasjon av luftkanaler i områder ved siden av varmeinstallasjonen. Det kan være fornuftig å bruke fleksible luftkanaler i disse områdene eller bruke ekstern lydisolasjon;
  • om sommeren vil oppvarming ikke fungere, så eksosventilasjon må ha taktak, i den varme sesongen vil forurenset luft fjernes gjennom det;
  • Friskluft fra gaten kan utføres gjennom veggventiler.
Slik ser systemet ut.

Separat må du nevne kilden til varme. Selvfølgelig kan du bruke installasjonen, arbeide med elektrisitet, men slike systemer kan knapt kalles økonomiske, og for landhus er avhengighet av elektrisitet ikke det beste alternativet.

På bildet - ventilasjonsenheten

Derfor er det ofte brukt installasjoner der varmeelementet er koblet til en vanlig varmekoker (elektrisk eller fast brensel - spiller ingen rolle). Kostnaden ved drift av slike systemer er ca. 20-30% lavere sammenlignet med konvensjonell vannoppvarming.

Vær oppmerksom på! I tillegg kan kjelen samtidig brukes til varmtvannsforsyning og for eksempel "varme gulv".

Vannkjelen brukes ikke bare til oppvarming

Enkel beregning av luftvarmesystemet, kombinert med friskluftsventilasjon

Her, selvfølgelig, avhenger mye av måten luftcirkulasjonen er organisert på. Hvis, for eksempel, er bare delvis resirkulering, det vil tillate å spare penger på strøm, fordi varmeelementene ikke trenger å kaste bort energi på å varme opp luften til en temperatur lik gaten.

På den annen side er muligheten for delvis resirkulering ikke alltid akseptabelt rent fra et hygienisk synspunkt, fordi en del av den forurensede luften fortsatt vil forbli i rommet. Men null gjenvinning, spesielt i løpet av den kalde årstiden, vil koste eierne mye, men luften vil bli garantert ren.

Beregningen av luftvarme kombinert med ventilasjon utføres under antatt at romtemperaturen må opprettholdes. Tilstrømningen skal ikke lide av dette, det vil si at hyppigheten av luftutskifting i rommet også bør være en konstant verdi.

Luftstrømmen skal være omtrent lik eksosen

En svært forenklet versjon av beregningen er gitt som en prøve, men den passer for eksempel til privat konstruksjon.

Hele beregningen kan deles inn i tre enkle trinn:

  1. Det er nødvendig å bestemme varmetapet i rommet. For å forenkle beregningen, er det ønskelig å bruke en online kalkulator, vil den vurdere detaljer som den type glass montert i leiligheten, klimasone, etc. I manuell beregning, mange nykommere har problemer med dette ..;
Hovedkilder til varmetap

Vær oppmerksom på! Korrektiteten til denne gjenstanden vil avhenge av varmerens evne til å opprettholde ønsket temperatur i leiligheten. Hvis for eksempel resultatet er undervurdert, kan varmen ikke klare og du kan glemme komforten.

  1. Deretter må du stille inn temperaturen som skal opprettholdes i rommet og utløpstemperaturen (ved stikkontakten) og bestemme luftstrømmen under de angitte forholdene. Beregningen utføres i henhold til formelen

G = Qp / [t (tg-tv)],

i denne formelen brukes følgende notasjon:

  • Qп - varmetap, beregnet på forrige trinn, W;
  • c er varmekapasiteten til luft, J / (kg • K), referanseverdien er tatt til å være 1005;
  • tg og tv - temperaturen på varmeren og temperaturen i rommet,? C.
  1. Bestemmet av varmeeffekten, som må tilbringe ved oppvarming av denne luften, brukes formelen

Qn = G • c • (Tv-tn),

hvor tn er uteluftstemperaturen,

Beregningseksempel

For eksempel, la oss utføre en enkel beregning der oppgaven er å utføre beregningen av oppvarming og ventilasjon, forutsatt at de jobber sammen.

Følgende opprinnelige data aksepteres:

  • doble vinduer er installert i rommet, og glassområdet som en prosentandel er 20% av veggområdet;
  • vedtatt utetemperatur på -30 ° C;
  • det er bare en vegg i rommet;
  • rom plass - 20 m2;
  • Huset bør stadig holde temperaturen på +20 ° C, tilførselstemperaturen +50 ° C;

Beregningen utføres i henhold til anbefalt metode:

  • varmetap i et slikt tilfelle er 2,26 kW;
  • luftstrømmen for en slik sak skal være G = 2260 / (1005 (50-20)) = 0,075 kg / s;
  • varme til oppvarming vil trenge Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Allerede basert på disse dataene kan du velge varmeren etter passegenskaper.

Oppsummering

Det kan bare virke enkelt å designe et ventilasjonssystem ved første øyekast - å legge et par rør og ta dem til taket. Faktisk er alt mye mer komplisert, og i tilfelle hvor ventilasjonen er kombinert med varmluft, vil kompleksiteten av problemet bare øke, fordi behovet for å sikre ikke bare fjerning av skitten luft, men også for å oppnå en stabil temperatur i rommene.
