Pass på ventilasjonssystemet: formålet med kvittering,

Hva er sertifisering av ventilasjonssystemer? Hva er kravene til ventilasjon etter gjeldende forskrifter? Hva skal passportventilasjonssystemet for SNIP være?

La oss prøve å svare på disse spørsmålene.

Hva er det

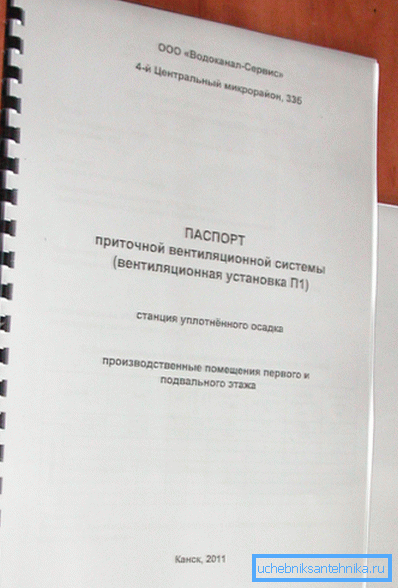

Passet til ventilasjonssystemet er et dokument som fastslår den juridiske rettigheten til oppstart. Han bekrefter at hele syklusen av arbeid - utarbeidelse av prosjektet, installasjon av utstyr og igangkjøring - ble gjennomført i full overensstemmelse med gjeldende forskriftsmessig og teknisk dokumentasjon (se også artikkelen "Takventilasjon" er et enkelt, men viktig skritt i forbedring av hjemmet).

Hva er det for?

1. For offisiell registrering av kjøpt utstyr. Selv om luftbehandlingsenheten eller et annet ventilasjonselement er kjøpt i utlandet og ikke har innenlands sertifisering, vil ventilasjonspasset attestere at det er i samsvar med gjeldende krav.
2. Å argumentere din stilling i eventuelle tvister med tilsynsmyndigheter. For eksempel, i tilfelle en bygningsrøyk, vil eieren alltid kunne bevise at den ikke kunne være forårsaket av funksjonsfeil eller ufullstendig ventilasjonsutstyr.

Viktig: Selv om du har alle sertifikater for utstyr som overholder nasjonal GOST, vil du bare motta et pass av ventilasjonsenheten på grunnlag av et sett med tester.

Forskriftsmessige krav

Hvilke krav må ventilasjonssystemet selv møte? Hva ser hennes tester ut? Det meste av informasjonen vi er interessert i finner du i SNiP 3.05.01-85.

Krav til ventilasjon og klimaanlegg

Luftkanaler installeres i henhold til prosjektet, uansett om entreprenøren har nødvendig utstyr for installasjonsarbeidet i ønsket høyde og valgt teknologi. Enkelt sagt, forklarer at ventilasjonskanalen har skiftet ned på grunn av mangel på stillas av ønsket høyde, berører ikke noen.

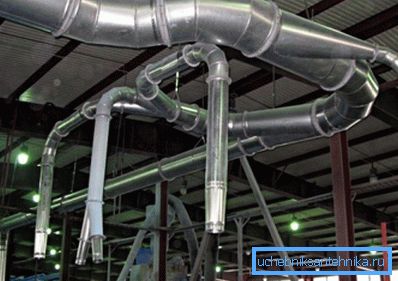

Hvis luftkanalen transporterer luft med høy luftfuktighet, bør det ikke være langsgående sømmer i nedre del. Områder hvor dugg kan falle legges med en skråning til dreneringen; Helling skal tas lik 1 - 1,5 cm per lineær lengde meter.

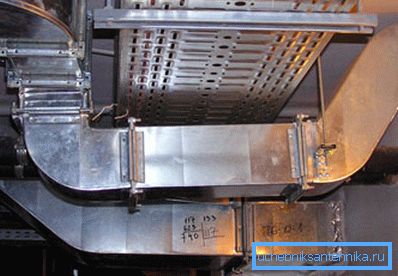

Når flensforbindende deler av pakningen på flensene kan stikke ut, men ikke innvendig. Pakningsmaterialet reguleres avhengig av temperaturforholdene:

  Viktig: Hvis produksjonsbetingelsene involverer transport av luft mettet med syre dampe, brukes syrefast gummi eller plast som pakninger.

For flensfrie ledd blir listen over tetningsmaterialer også forhandlet, avhengig av forholdene:

Alle bolter på flensene må strammes. Nøtter er plassert på den ene siden av flensen. Med flensens vertikale orientering er plasseringen ikke regulert; med horisontal orientering anbefales det å sette mutrene på bunnen.

Kanalfestepunktene (kleshengere eller støtter) kan være plassert:

• Med en flensløs tilkobling og den største størrelsen (diameter eller side) mindre enn 400 mm - med et maksimumstrinn på 4 meter.
• Med en flensløs tilkobling og den største størrelsen på mer enn 400 mm - i 3 meter trinn.
• Med flensforbindelse og største størrelse på 2000 mm - i trinn på 6 meter. I dette tilfellet skal suspensjoner og forlengelser ikke festes direkte til flensen.
• Med en vertikal orientering av kanalen - i trinn på ikke mer enn 4 meter.

Nuance: Når gulvhøyden er mindre enn 4 meter, er den vertikale kanalen festet i taket. Maksimalt tillatt avvik fra vertikal er 2 mm per lineær meter.

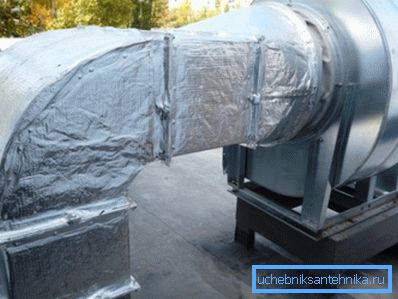

Luftkanalene er koblet til vifter med fleksible innsatser, unntatt vibrasjonsoverføring. Som regel brukes glassfiberhylser i denne kvaliteten. Vibrasjonsinnlegg installeres under installasjonen i siste sving umiddelbart før testingen.

Ved montering av den vertikale klokkformede kanalen skal stikkene vender oppover. Hemp seler impregnert med asbest-sement løsning med kasein lim brukes til å forsegle stikkontakten. De resterende hulrommene er fylt med asbestsementmastikk.

Etter at mastikken har herdet, blir fugen klistret over med en klut og malt med oljemaling. Radialvifter er festet til fundamentene og anti-vibrasjonsbasene med ankerbolter. Samtidig er ikke vibrasjonsisolatorer selv festet til gulvet; men når de er installert på metallarbeidet, er det nødvendig med fiksering.

Spalten mellom sugemunnstykket på den radielle vifte og pumpehjulet må ikke overstige 1% av hjuldiameteren. Akselen til den radielle viften skal være strengt horisontal. Vertikal orientering er bare nødvendig for fans montert på taket av bygninger.

Ved montering av vifter må elektrisk motor og løpehjul være strengt justert. Ved bruk av beltetrykk er remskiven akselmontert parallelt. Motorskjulene er montert horisontalt, nivå og berører hele planets bunn.

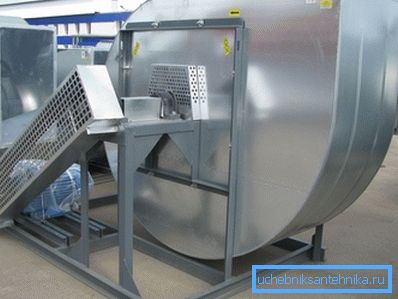

Koblinger og belter mellom elektrisk motor og arbeidsdel av viften er beskyttet av beskyttelsesdeksler. Beskyttet av et metallnett med en maskestørrelse på ikke mer enn 70x70 mm og sugemunnstykket til viften, ikke forbundet med kanalen.

Industrielle luftvarmere og klimaanlegg er installert strengt horisontalt og montert på gummitetninger; Skrogene og hovedaggregatene er montert med en strimmel av gummi 3-4 mm tykk. Instruksjonen er utformet for å forhindre overføring av vibrasjon til bygningens vegger og annet utstyr.

Ventilasjonsventiler skal åpne og lukke med minimal innsats, slik at de enkelt kan vendes med egne hender, uten spak og verktøy. I lukkede stillinger skal ventilerne passe godt til stoppene.

Testkrav

Som vi husker, betyr sertifisering av ventilasjonssystemer deres testing.

Hvordan blir de utført?

• Utformingen og tilstanden til ventilasjonssystemene kontrolleres for overholdelse av arbeidskonseptet og kravene beskrevet ovenfor.
• Kontrollert for tetthet skjulte områder av luftkanaler.
• Alt utstyr med egen kjøring, demper og ventiler kontrolleres ved tomgang.

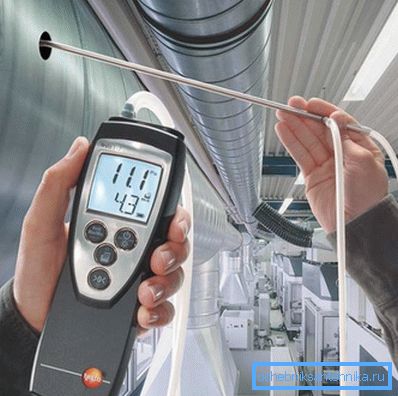

• For fans, er de kontrollert for overholdelse av de deklarerte passdataene (omdreininger, luftstrøm, generert trykk).

• Effektiviteten av luftutvekslingen som helhet og dens overholdelse av prosjektet vurderes. Blant annet krever sertifisering av ventilasjon verifisering av naturlig luftcirkulasjon.

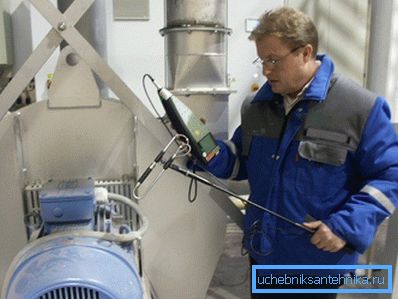

• Støynivået måles på flere designpunkter i rommet.

Det maksimale avvik fra den strømningsmengde som ikke forhindrer for å motta pass ventilasjonssystemet kan være + 10%, som gir en passende strøm av luft inn i rommet.

form

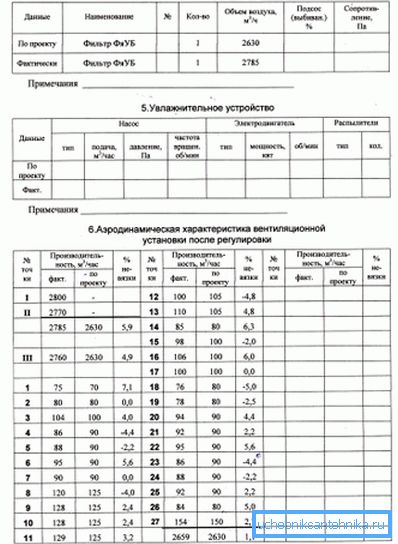

Hvilke data skal inneholde pass til ventilasjonssystemet? Svaret finner du i Vedlegg 2 til samme SNiP 3.05.01-85.

Generell informasjon

• Objektet og beliggenheten.
• Formålet med ventilasjonssystemet og plasseringen av utstyret.

Egenskaper av utstyret

For fans er angitt:

1. Type.
2. Hjulets diameter.
3. Luftstrøm
4. Totalt trykk
5. Rotasjonsfrekvens
6. For enheter med beltestasjon - diameteren på remskiven.

For elektriske motorer:

1. Type.
2. Power.
3. Rotasjonsfrekvens
4. Type overføring.
5. Skive diameter (hvis tilgjengelig).

For oppvarming og klimaanlegg:

1. Type.
2. Sirkulasjon av kjølevæske og luft.
3. Type kjølevæske.
4. Test resultater av varmevekslere for arbeidstrykk.

For filtre:

1. Luftstrøm
2. Prosentandelen av fangst.
3. Motstand mot luftstrøm.

For luftfuktere:

1. Type.
2. Luftstrøm
3. Trykk før sprøyten.
4. Rotasjonsfrekvensen for motoren og pumpehjulsprayen.
5. Dens type og kraft.

I tillegg er dimensjonene til kanalavsnittene, den faktiske luftstrømmen og dens overholdelse av prosjektet angitt i passet.

Kostnaden for sertifisering av ventilasjonssystemer starter fra 3-4000 rubler og av åpenbare grunner avhenger sterkt av systemets kompleksitet. Noen organisasjoner foretrekker å evaluere sitt arbeid på området i det ventilerte rommet. I dette tilfellet varierer prisen fra 50 til 100 rubler per kvadratmeter.

konklusjon

Vi håper at vi kunne svare på alle spørsmålene som har samlet seg i leseren (se også artikkelen "Ventilasjonsventil - visninger og funksjoner").

Som alltid kan du finne en viss mengde ekstra tematisk informasjon i videoen i denne artikkelen. Lykke til!
