Shiber for ventilasjon: enhet, formål med bruk, alternativer

Hvilken type armatur er en ventilasjonsport? Hva er det brukt til? Hva består porten av og hvordan passer den inn i ventilasjonskanalen?

Hva kan erstatte det? La oss prøve å svare på disse spørsmålene.

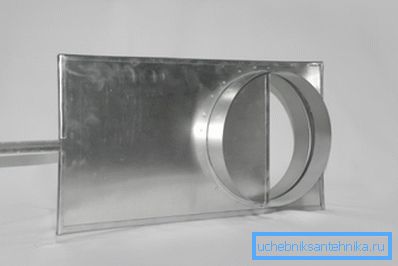

Vår helt.

Hva er det

Før oss er den enkleste ventilen for justering og lukking av ventilasjonskanalen. Det er en flatventil med en tykkelse på omtrent en millimeter, som i regel er laget av galvanisert stålplate.

Låsen, avhengig av portens størrelse, kan bevege seg langs to typer guider:

  • Med en liten kanalkanal (opptil 250 mm) - i sporet lommen.
Shiber med en sporlomme.
  • I kanaler med høyere kapasitet er ventilen festet med et par vinkler. Slike guider er lettere å rense fra smuss; Dessuten skaper de litt mindre motstand når du åpner og lukker ventilen.

Merk: Uansett hvilken type føringer som er blokkert, blokkerer ventilen ikke kanalen tett og sikrer ikke at det ikke finnes lekkasjer i åpen stilling. Som et resultat kan porten ikke brukes som en ventil for brann eller nødventilasjon.

klassifisering

Hva er portventilene for ventilasjonssystemer? Ved hvilke tegn kan de bli klassifisert?

Kanalform

En typisk industrikanal har en rund form. Årsaken er enkel: En runddel har et maksimumsareal med en minimumsomkrets. Som et resultat er prisen per meter av en kanal med en viss gjennomstrømning minimal ved en fast veggtykkelse.

Litt mindre brukte rektangulære bokser.

Hva er de for?

  • I dette tilfellet er det mye lettere å installere varmeovner som gir oppvarmet luft. De fleste av dem er firkantede eller rektangulære i form: Produksjonen av vannvarmere under et sirkulært tverrsnitt er ganske enkelt ikke teknologisk.
  • Rektangulær kanal er lettere å gjemme seg bak et falskt tak eller en falsk vegg. Med samme seksjon som runden, er det i stand til å oppta mindre lagringsplass.

Som du kanskje gjetter, er portventiler produsert for begge typer luftkanaler. I det første tilfellet er de montert på stikkontakter med deres etterfølgende komprimering; i den andre brukes flensede tilkoblinger.

Rektangulær port for flensmontering.

Vinkelen til kanalens akse

En typisk portventil lukker kanalen, skjærer den i en vinkel på 90 grader til lengdeaksen. Selv ved relativt lave luftstrømmer, blir en delvis lukket ventil, noe som forårsaker turbulens, en kilde til sterk støy. Derfor er det ikke vant til å justere tverrkanalen.

I systemene for pneumatisk transport er det imidlertid ofte behov for delvis restriksjon av luftveiene. I dette tilfellet brukes en skrå gate, som skjærer gjennom strømmen i en vinkel på 45 grader.

Dens form gjør at du kan drepe to fugler med en stein:

  • Støynivået reduseres betydelig på grunn av mindre turbulens på hindringen.
Ved gasspjeld med en skrå gate oppstår mindre turbulens.
  • En mer presis justering av kanalkapasiteten blir mulig: en ventil som er kompensert av en fast verdi betyr en mindre prosentandeler i live-delen.

montering

Hvordan installere en portventilventil med egne hender? Mer presist, hva skal du forsegle forbindelsen? Instruksjonen er ganske forutsigbart funnet i SNiP 3.05.01-85 Interne sanitære og tekniske systemer.

Flensløs tilkobling

Driftsforhold Relevante materialer
Temperatur opptil 40 grader Gerlen tettebånd
Temperatur opptil 70 grader med en rund del av kanalen Mastic Buteprol
Temperatur opptil 60 grader med en rund del av kanalen Krympe mansjetter, krympe tape
tape

I tillegg praktiseres tetning av skjøtleddene med silikonforseglingsmidler. SNiP forbyder ikke bruk av dem: etter listen over anbefalte materialer, fastsetter det muligheten for å bruke forseglingsmetoder som ikke er inkludert i denne listen.

 Flensforbindelse

Driftsforhold Relevante materialer
Transport av luft med temperaturer opptil 70 grader Skumgummi, polymer mastertau, forskjellige typer gummi (inkludert porøs)
Lufttransport med temperaturer over 70 grader Asbest papp, asbest ledning
Syre damptransport Syrefast gummi

For flensforbindelser fastsetter SNiP spesifikt noen funksjoner i forsamlingen.

  • Suspensjonen eller støtten som sikrer kanalen, bør ikke falle på flensen.
  • Alle bolter må være plassert på den ene siden av flensen.
Boltene er plassert på den ene siden av flensforbindelsen.
  • Hvis flensen er horisontal, bør boltene være på toppen av det, muttere skal være på bunnen.

Kommentar: Denne anbefalingen er relatert til vanlig sikkerhet. En bolt er tyngre enn en mutter, og hvis den faller fra en høyde, er det i stand til å forårsake mer alvorlige skader.

alternativer

Disse inkluderer mange spjeld og ventiler, forskjellig både i funksjonene som utføres og i enheten.

Brannventiler er konstruert for raskt å stoppe naturlig eller tvungen ventilasjon i tilfelle brann, samt tvert imot for en massiv tilførsel av luft til evakueringsruter for mennesker.

Avhengig av startposisjonen, utsettes ventiler:

  • Normalt åpen;
  • Vanligvis lukket
  • Dobbelt handling.
På bildet - normalt åpen brannventil.

For å aktivere ventilen kan brukes:

  1. Solenoid og rekyl kombinasjoner. Magnetventilen kan åpne ventilen; lukk den hold i åpen og lukket stilling, motvirke returfjæren; ansvarlig for låsens drift, slipp ut ventilen.
  2. Smeltbar lås komplett med fjær. Ventiler med en slik arbeidsplan er billige, men de er i stand til kun en enkelt aktivering.
  3. Servo med motor og girkasse.

I tillegg, i stedet for skrå porter, er gasspjeldventiler med manuell eller elektromekanisk stasjon mye brukt.

Gassventil.

konklusjon

Vi antar at vår bekjentskap med den nye typen ventilasjonsutstyr fant sted. Som vanlig vil videoen i denne artikkelen tilby leseren ytterligere emneinformasjon.

Lykke til!
