Utforming av eksosventilasjon: grunnleggende regler og
Effektiv ventilasjon er nødvendig for hver bygning, det være seg et industrikompleks, en hytte eller en leilighet i en høyhus. Foreløpig utarbeidelse av prosjektet vil tillate deg å unngå å gjøre tekniske feil i prosessen med å utføre installasjonsarbeid, for å utføre dem mer økonomisk og effektivt. I denne artikkelen vil vi vurdere hovedprinsippene for utforming av ventilasjonssystemer.

Generelle bestemmelser

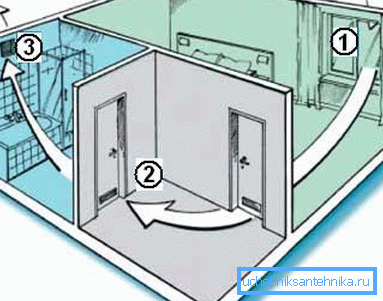

Hvorfor blir bygningen ventilert i det hele tatt? La oss behandle dette problemet mer detaljert, for å fullt ut kunne forstå betydningen av et fullverdig ventilasjonssystem:
avtale

- Bytte luftmasser. Hvis dette ikke er gjort, akkumuleres det i et lukket rom:
- karbondioksid, som er produktet av menneskelig respirasjon;
- karbonmonoksid som kommer fra oppvarming enheter og komfyr og representerer den største trusselen mot helsen til innbyggerne; (Se også artikkelen Gofra for ventilasjon: funksjoner.)

- ubehagelige lukt som oftest kommer fra toalettet og følger med matlagingsprosessen;
- støv, patogener og mulige utskillelser av innvendige gjenstander.
Luft med en slik sammensetning er ubehagelig og til og med farlig for konsum, noe som kan føre til fremveksten av mange sykdommer.
- Fuktighetsfuktighet. Tidlig og effektiv tørking av veggene, gulv, tak og møbler bidrar til å forhindre utseendet av sopp, mugg og utvikling av rottingprosesser.

Tips: i tillegg til arrangementet av ventilasjonssystemet på steder der det er formdannelse, anbefales det å bruke spesielle antiseptiske midler. Dette vil øke effektiviteten av problemet betydelig.
typer
Det er to hovedalternativer for gjennomføring av ventilasjon i et privat hus eller leilighet:
navn | beskrivelse |
naturlig | Det utføres på grunn av temperaturdråper og trykk ute og inne i bygningen. I dette tilfellet er det svært viktig å designe ventilasjonskanalens optimale størrelse og plassering. |

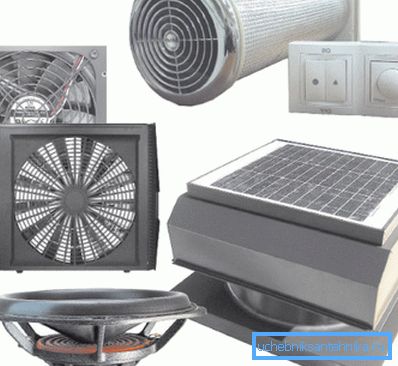

obligatorisk | Dette er naturlig, som forsterkes ved bruk av vifter, filtre og oppvarming enheter. Det er svært viktig elektrisk kretsforsyning og eksosventilasjon. |

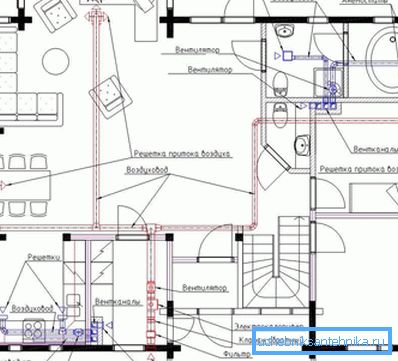

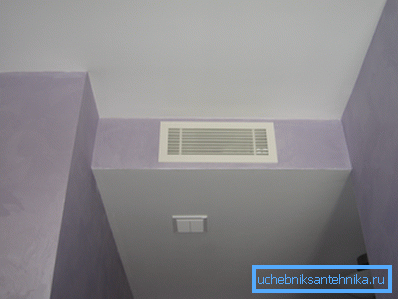

For små leiligheter er det normalt et naturlig system som er tilstrekkelig, hvor dekslene er plassert på toalettet og selvfølgelig på kjøkkenet. Men for et romslig privat hus med mer enn en etasje trenger du en mer komplisert organisering av ventilasjon med foreløpig design. (Se også artikkelen Takventilasjon: funksjoner.)
Drafting

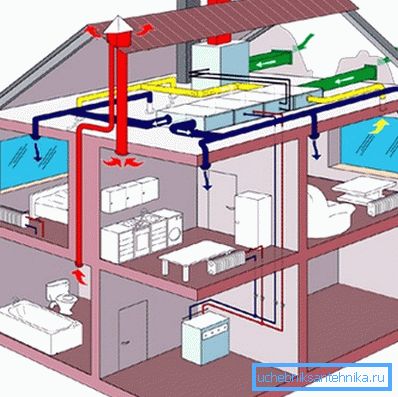

Du kan selv gjøre designet eller la eksperter gjøre det. I alle fall er det verdt å bli kjent med de grunnleggende prinsippene for en slik oppgave.
Tips: Det anbefales å gjennomføre utformingen av ventilasjonssystemet før byggingen av huset begynner Dette gir deg mulighet til å oppnå større effektivitet og tilpasse ventilasjonskanalene til designen av rommene, som vil se mer estetisk tiltalende enn å maskere dem i en allerede reist bygning.
Teknisk oppgave
Utforming av eksosventilasjon begynner med utarbeidelse av tekniske spesifikasjoner, som bør ta hensyn til:
- antall av alle rom;
- området av hvert rom;
- arkitekturen til hele bygningen;
- funksjonene som utføres av hvert rom;

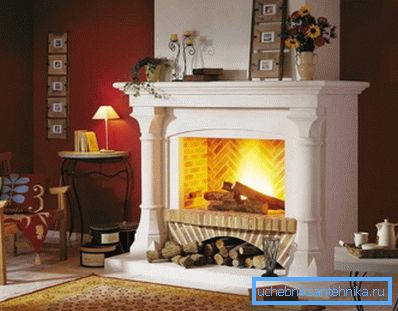

- Antallet og plasseringen av alle tilleggsobjekter som har betydelig innvirkning på bevegelsen av luftmasser: bad, klimaanlegg, ovner, peiser og andre lignende konstruksjonsstrukturer.

Å gjøre beregninger
La oss nå se på hvordan du beregner eksosventilasjonen. For å gjøre dette må vi finne den akseptable kraften til systemet, målt ved antall kubikkmeter luft per time passert gjennom det, for hvert rom enkeltvis og bygningen som helhet.
Denne indikatoren avhenger av følgende to parametere:
- Luftkurs for et enkeltrom. Denne verdien har ingen dimensjon og bestemmer intensiteten i utskifting av luftmasser, avhengig av funksjonens funksjonelle formål. For eksempel er det i boligområder lik 1, men ikke mindre enn 30 m.3/ h per person, og for mer forurenset bad og kjøkken - 1,5, men ikke mindre enn 60 m3/ h Dermed utføres beregningen av eksosventilasjonen med formelen:
L = n? V, hvor
L er den nødvendige effektindeksen, n er normalisert hastighet på luftbytter, V er volumet av rommet.
For eksempel, ta oppholdsrommet på 6 til 4 m og en takhøyde på 2,5 m: 1? 60 = 60 m3/ h

- Maksimalt antall personer samtidig. Utformingen av ventilasjon avhenger også av hvor mange personer som kan samle seg i rommet, og instruksjonene for å finne et slikt forhold er som følger:
L = N? LN, hvor
L er den nødvendige effektindeksen, N er det største antall personer som samtidig kan ligge i rommet, LN - normalisert luftforbruk av en person, avhengig av funksjonaliteten til rommet. Ifølge SNiP kan den siste parameteren ta følgende verdier:
Type rom | Standard luftforbruk i det ventilerte området | Standardluftforbruk i uventilert område |
produksjon | 30 | 60 |
kommune | 40 | 60 |
bolig | 30 | 60 |
Det vil si hvis du tar en ventilert stue i et hus der 3 personer bor, får vi: 3? 30 = 90 m3/ h Siden denne verdien overstiger, som vi oppnådde i det forrige eksempelet, ved å bruke frekvensen av luftveksling, tar vi det som grunnlag for videre beregninger.
Etter alle nødvendige beregninger viser det seg som regel at:
- For leiligheter i flere etasjes bygninger er det nødvendig med ventilasjon med en kapasitet fra 100 til 500 m.3/ h

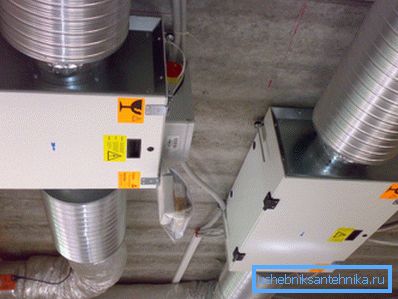

- For private hus - fra 1000 til 2500 m3/ h

- For industrielle bygninger - fra 1000 til 15000 m3/ h Beregningen av eksosventilasjon av industrielle lokaler er den mest komplekse og kapasitet.

Funksjoner av utforming av ventilasjon for rom hvis område overstiger 1000 m2
Jo mer komplekse prosjektet og jo større antall noder det inneholder, jo høyere er prisen. Dette bør vurderes når du bestiller fra eksperter.
Du må også ta vare på tilstedeværelsen av slike elementer som:

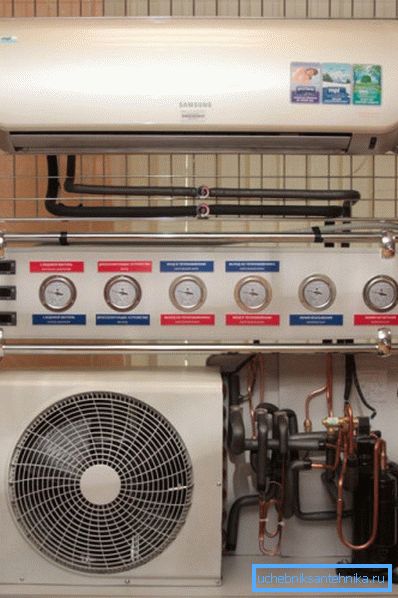

- Ventilasjonskammer. Dette er et spesialtilpasset separat rom, som inneholder alt utstyret som er nødvendig for å gjennomføre effektiv tvungenventilasjon. Temperaturen i den skal være omtrent den samme gjennom hele året.

- Høy kvalitet isolasjon. Hvis lyden fra ventilasjonssystemet i løpet av dagen kan virke akseptabelt for deg, så om natten, når stillhet hersker rundt, kan de forårsake enorme ulemper.

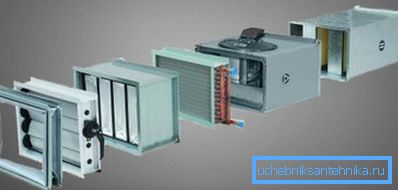

- Når du bruker en varmtvannsbereder som varmeelement, må du også lage vanntilførsel og ta vare på vanntettingen av lokalene.

konklusjon
Vi vurderte hvordan å beregne avtrekksventilasjon, så vel som funksjoner i designen. Strømmen måles i antall passerte kubikkmeter luft per time, som påvirkes av funksjonens formål med rommet og det maksimale antall personer i rommet samtidig.
Noen beregninger kan gjøres selvstendig, men for bygninger med store områder er det bedre å innhente hjelp fra fagfolk, fordi feilene som er gjort av uerfarenhet, kan koste som et resultat mye dyrere enn betaling for deres arbeid.

Videoen i denne artikkelen vil introdusere deg til en ekstra mengde materialer som er direkte relatert til oppgitt emne. Foreløpig design vil hjelpe deg med å skape mer effektiv ventilasjon.
